2010 年 秋 季学期 《光电子技术基础》 试卷（B）

命题教师 命题小组 系主任审核 考试形式 开卷

考试类型 学位课 √ 非学位课 （请在前面打“√”选择）

考试班级 应物081 考试日期 考试时间 2小时

班 级 姓 名 学 号

题 号 一 二 三 四 五 总 分

得 分

注意：1．请用深蓝色墨水书写，字、图清晰，书写不出边框。

2．答题演草时不许使用附加纸，试卷背面可用于演草。试卷不得拆开。

一、 填空题（本题10分，每题2分）

1、一点辐射源辐射功率是Pe,一半径为R的圆盘中心的到辐射源的

距离是d（dR），盘面中心法线与光的传播方向相同，光在空间传播的损失忽略不计；则盘面上的辐照照度Ee= .

2、为了提高光敏电阻的响应灵敏度，一方面 电极间的距离；另一方面

受光面积。

3、一块半导体样品，有光照时电阻为100Ω，无光照时电阻为10000Ω，求该样品的光电导= 。

4、硅光电池的用途大致可分为两类：一类是： 另一类是：

。

5、电荷耦合摄像器件，按结构可分为： 和 。

二、选择题（本题10分，每题2分）

1. 光源单位面积向半空间发射的光通量称为（ ）

A.光强度 B.光照度 C.光出射度 D.光亮度

2.当工作频率大于1000Hz,光敏电阻的固有噪声中那一种噪声起主要作用

（ ）

A. 热噪声 B. 散粒噪声 C. 产生-复合噪声 D. 1/f噪声 题号 得分

一

题号 得分

二

教务处印制 共 6 页 （第 1 页） 教务处印制 共 6 页 （第 2 页） 3. 硅光电池在（ ）情况下有最大的功率输出。

A．开路 B．自偏置 C．零伏偏置 D．反向偏置

4. 若要检测脉宽为10-7S的光脉冲，应选用（ ）为光电变换器件。

A．PIN型光电二极管 B．3DU型光电三相管

C．PN结型光电二级管 D． 2CR硅光电池

5. 若在常温下，要使光敏电阻对可见光谱波段都有响应，那一种光敏电阻合适（ ）

A. CdS B. PbS C.InSb D. PbSe

题号 得分

三

三、判断正误（10分）

（试判别下列结论，正确的在括号里填T， 错误的填F。每题2分）

1．弱注入条件下，少数载流子的寿命与热平衡时多子的浓度成反比。 （ ）

2.光敏电阻的照度指数，辐照度越强，其值越大。 （ ）

3. 热释电探测器对恒定辐射无响应。 ( ）

4．光电探测器的光谱响应范围越宽越好。 （ ）

5．对同一个探测器而言，直接探测时的噪声等效功率比相干探测时的噪声等效功率大。

（ ）

题号 得分

四

四、计算题（40分）

题号 得分

四（1） 1、（本题6分）若光敏电阻在100 lx的光照下阻值是6kΩ,且已知它在90120 lx范围内的=0.9，试求该光敏电阻在110 lx时光照下的阻值。 2、（本题10分）一支氦-氖激光器（波长632.8nm）发出激光的功率为3mW;该激光束的平面发散角为0.02mrad,激光器的放电毛细管直径1mm，试求：（1）当V632.8=0.235时，此光束的光度辐射通量Φv， ，发光强度Iv， ， 光出度M v，等各为多少？（2）若将其投影到10米远处的屏幕上，忽略光在空气中的衰减，则屏幕上的光照度是多少？

3、（本题8分）已知硅光电池光敏面积为21010mm ，环境温度300k时在21000/Wm光照下，开路电压620ocumv ，短路电流30scImA。试求300k时在2(200800)/Wm光照下，保证线性电压输出的最大负载电阻和电压变化值。（m0.6,ImocscUUI）

题号 得分

四（2）

题号 得分

四（3）

教务处印制 共 6 页 （第 3 页） 4、（本题8分）某热释电探测器件的参数为：灵敏面面积A=1mm2，热释电系数为822.510/()CcmK，表面吸收率0.8，调制频率200fHz，6510/tGWK，热容51.210/tCJK，电路负载电阻8RM,热释电器件的等效电容20CpF，求该热释电探测器的电压灵敏度vS

（本题8分）（1）某单沟道三相512位线阵CCD，其转移损失率410，计算其电荷转移效率和最末一位电荷传输效率'。（2）若最末一位保持同样的电荷传输效率'，对于双沟道四相1024位线阵CCD其转移损失率最多是多大？

题号 得分

四（4）

题号 得分

四（5）

教务处印制 共 6 页 （第 4 页）

五 简答题（30分）

1、（本题12分）光电倍增管各倍增极发射系数δ与哪些因素有关？最主要的因素是什么？光电倍增管产生暗电流的原因有哪些？如何降低光电倍增管的暗电流？

2、（本题10分）声光相互作用可以分为拉曼-纳斯衍射和布喇格衍射两种类型。简述它们产生的条件和特征。 题号 得分

五

题号 得分

五（1）

题号 得分

五（2）

教务处印制 共 6 页 （第 5 页）

3（本题8分）光电检测电路的基本技术要求有哪些？

题号 得分

五（3）

教务处印制 共 6 页 （第 6 页）

合集下载

(完整word版)《光电子技术》期末考试试卷及答案(B卷)

(完整word版)《光电子技术》期末考试试卷及答案(B卷)

命题共3第1页

西南科技大学2009—2010学年第1学期

《 光电子技术 》期末考试试卷（B卷）

课程代码 1

6 3 1

4 0 3

6 0 命题单位

理学院： 应用物理教研室

学院： ___ 班级: 姓名： 学号： ___________

一、选择题（20分，2分/题）

1、光电子技术的主要特征是（ ）

A.光源激光化 B.传输波导化 C.手段电子化 D.模式和处理方法光学化

2、光电子技术突飞猛进的时代标志是（ ）

A.第一台激光器问世 B.微电子技术出现 C.光纤通信应用 D. CCD摄相机生产

3、激光的性质主要有（ ）

A.波粒二象性 B.偏振性 C.费米粒子 D.空间相干性

4、光辐射按照波长分为（ ）

A.紫外辐射 B.可见光辐射 C.红外辐射 D.X射线辐射

5、大气衰减主要与（ ）有关

A.分子吸收 B.离子散射 C.气溶胶吸收 D.电子散射

6、电光晶体的线性电光效应主要与（ ）有关

A.外加电场 B.晶体性质 C.光波波长 D.晶体折射率变化

7、激光调制按其调制的性质可以分为（ ）

A.调幅 B.调频 C.调相 D.调强

8、拉曼-纳斯衍射的特点有（ ）

命题共3第2页

A.形成与入射方向对称分布的多级衍射光 B.衍射效率与附加相位延迟有关

C.只限于低频工作，只具有有限的带宽 D.声光介质可视为“平面相位栅”

2010年试卷(B)

2010年试卷(B)

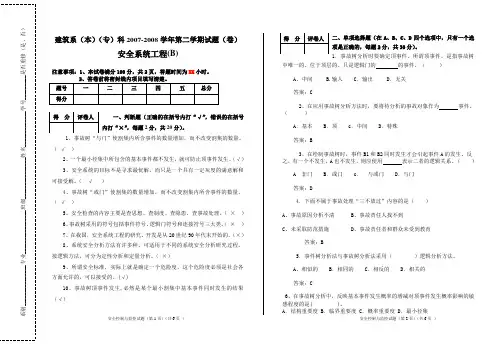

安全控制与监控试题（第1页）（共6页 ） 安全控制与监控试题（第2页）（共6页 ） 建筑系（本）（专）科2007-2008学年第二学期试题（卷）

安全系统工程(B)

注意事项：1、本试卷满分100分，共2页，答题时间为XX小时。

2、答卷前将密封线内项目填写清楚。

题号 一 二 三 四 五 总分

得分

一、判断题（正确的在括号内打“√”，错误的在括号内打“×”，每题2分，共20分）。

1、事故树“与门”使割集内所含事件的数量增加，而不改变割集的数量。（ √ ）

2、一个最小径集中所包含的基本事件都不发生，就可防止顶事件发生。（√）

3、安全系统的目标不是寻求最优解，而只是一个具有一定灰度的满意解和可接受解。（ √ ）

4、事故树“或门”使割集的数量增加，而不改变割集内所含事件的数量。（ √ ）

5、安全检查的内容主要是查思想、查制度、查隐患、查事故处理。（ × ）

6、事故树采用的符号包括事件符号、逻辑门符号和连接符号三大类。（ × ）

7、在我国，安全系统工程的研究、开发是从20世纪90年代末开始的。（×）

8、系统安全分析方法有许多种，可适用于不同的系统安全分析研究过程。按逻辑方法，可分为定性分析和定量分析。（ ×）

9、所谓安全标准，实际上就是确定一个危险度，这个危险度必须是社会各方面允许的，可以接受的。(√)

10、事故树顶事件发生,必然是某个最小割集中基本事件同时发生的结果（√） 二、单项选择题（在A、B、C、D四个选项中，只有一个选项是正确的，每题2分，共30分）。

1．事故树分析时要确定顶事件。所谓顶事件，是指事故树中唯一的、位于顶层的、只是逻辑门的 的事件。（ ）

华中光电技术研究所2010年考研真题--B

华中光电技术研究所2010年考研真题--B

七一七所

二○一○年招收硕士研究生入学考试“电子技术”试题

（B卷） 总分150分）

一、填空（25分）

1、多级放大电路之间的耦合方式分为_______﹑_________﹑_________几种。

2、图1为由运放组成的__________放大电路，且vo=________vi。当R2=_____、R1=______时，vo等于vi，这时电压增益Av =____，电路被称为___________。

3、BJT三极管可工作在三种状态：分别是_______，________和_________。

4、对电路中某三极管进行测试，测得三个电极的电压分别为4.5伏，0.5伏和1.1伏，各值分别对应三极管的_____极、______极和_______极。该三极管属于_____型，工作在________状态。

5、在正弦波振荡电路中，为了满足振荡条件，应引入________反馈，而为了稳幅和减小非线性失真，可适当引入_________反馈；

6、十进制数98对应的二进制数是__________________，对应的十六进制数是________，对应的BCD码是_____________。

7、TTL逻辑电路的标准输出高电平是_________伏，标准输出低电平是________伏。

8、ADC输出为八位二进制数，输入信号的最大值为5V，其分辨率为________。

二、（30分）、

1）(5分)将二进制数011011010101转换为十进制数和十六进制数，并画出其对应的数字波形（设逻辑1的电压为5V，逻辑0为0V）。

2）(3分)用与非门实现逻辑函数))((DCBAY。

3）(5分)写出CDBCDCABY的最小项表达式，画出卡诺图。

4）(5分)用框图简单表示出A /D转换的工作过程。一个n位的A /D转换器，可

Vi vp vo

＋

武夷学院2010期末考试试卷B卷《电子技术》

武夷学院2010期末考试试卷B卷《电子技术》

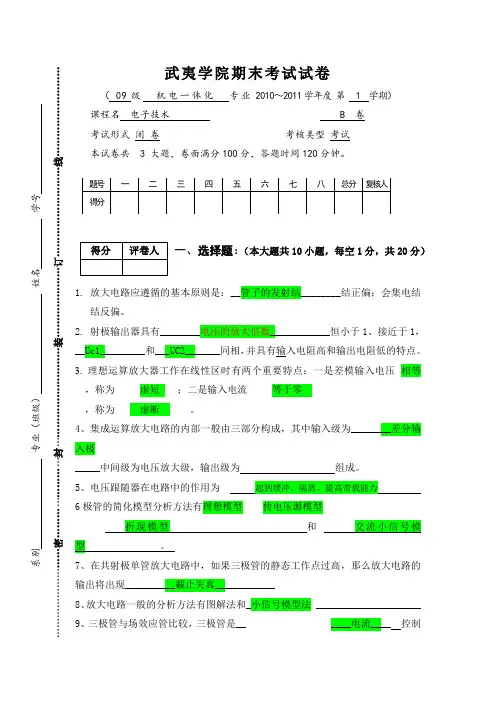

武夷学院期末考试试卷
