模板与脚手架支撑体系施工方案

  • 格式：docx
  • 大小：195.72 KB
  • 文档页数：35

目 录

第一章、编制依据 ......................................................................................................................... 0

第二章、工程概况 ......................................................................................................................... 0

第三章、施工部署 ......................................................................................................................... 1

一、项目管理机构 ................................................................................................................. 1

二、人力资源准备 ................................................................................................................. 1

三、材料准备 ......................................................................................................................... 1

四、施工机具准备 ................................................................................................................. 2

五、施工技术准备 ................................................................................................................. 2

（一）、审图 ................................................................................................................. 2

（二）、施工方法选择 ................................................................................................. 2

第四章、模板工程主要施工方法 ................................................................................................. 3

一、模板安装 ......................................................................................................................... 3

（一）、模板施工的要求 ............................................................................................. 3

（二）、基础（承台、基础地梁、挡土墙地梁）模板 ............................................. 3

（三）、墙、柱模板 ..................................................................................................... 4

（四）、梁模板 ............................................................................................................. 4

（五）、板模板 ............................................................................................................. 5

二、模板的拆除 ..................................................................................................................... 7

第五章、模板工程质量保证措施 ................................................................................................. 8

一、进场模板质量标准 ......................................................................................................... 8

二、模板安装质量要求 ......................................................................................................... 9

三、其他注意事项 ............................................................................................................... 12

四、脱模剂及模板堆放、维修 ........................................................................................... 12

第六章、模板支撑强度、稳定性验算 ....................................................................................... 12

一、楼板模板扣件钢管高支撑架计算 ............................................................................... 12

（一）、支撑方木的计算 ........................................................................................... 13

（二）、方木支撑钢管计算 ....................................................................................... 15

（三）、扣件抗滑移的计算: ...................................................................................... 16

（四）、立杆的稳定性计算荷载标准值 ................................................................... 17

（五）、立杆的稳定性计算 ....................................................................................... 18 二、梁模板扣件钢管支撑架计算书 ................................................................................... 19

（一）、梁截面300*600 ............................................................................................ 19

1、梁底支撑钢管的计算 ............................................................................................. 20

2、梁底纵向钢管计算 ................................................................................................. 23

3、扣件抗滑移的计算: ................................................................................................ 23

4、立杆的稳定性计算: ................................................................................................ 23

（二）、梁截面300X750 ........................................................................................... 25

1、梁底支撑钢管的计算 ............................................................................................. 25

2、梁底纵向钢管计算 ................................................................................................. 28

3、扣件抗滑移的计算: ................................................................................................ 28

4、立杆的稳定性计算: ................................................................................................ 29

合集下载

脚手架施工方案

脚手架施工方案

脚手架施工方案

编制人：郭 *

审核人：***

审核人：***

宁夏第二建筑有限公司

2016年 月 日 脚手架工程施工方案

1、工程概况

本工程银川市银川市爱心护理院二期（银川市老年活动中心）项目工程，建设地点位于银川市金凤区满城北街以西，军区路以南，项目总建筑面积9015平方米。本工程建筑层数为4层，结构体系为框架，其下部支撑结构采用混凝土框架，屋面采用单层管桁架构。建筑耐火等级为二级，结构安全等级为二级，建筑设计使用年限为50年，建筑抗震设防烈度为八度。基础形式为混凝土条形基

础。

2、脚手架的搭设

根据《建筑施工安全检查标准》（JGJ59--99）及《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）中有关规定，目前对脚手架的材料及材质要求如下：

1)、架体选用Ф48×3.5钢管，钢管长度为4—6m。

2）、脚手板采用竹制架板，竹制架板厚为50㎜，宽为30㎜，长度为3000㎜。

3）、扣件采用十字扣、接头扣、转扣，扣件不得有裂纹、变形、滑丝等现象。

4）、架体外侧要求满挂密目式安全网。

同时要求以上架体材料及零配件必须要求有三证齐全及安全部门出具的准用证的相关手续证明材料。

3、脚手架的搭设方法

1）、基础做法 脚手架的基础做法应根据架体高度及架体上荷载堆放情况决定，一般情况下对于架体高度在24m以下应采取如下做法：即在原地基土夯实的基础上，铺设厚50㎜，宽200㎜，长不小于2000㎜木板，并在脚手架立杆底部安装钢制底座即可。一般情况下对于架体高度在24m以上应采取如下做法：由于脚手架架体本身高度、自重及荷载较大，故其基础不应同于以往的一般做法。应特殊处理来满足脚手架基础的要求。架子基础在基础3：7灰土夯填土上浇筑一层100厚C10混凝土，其顶标高为散水顶面标高下120㎝，在混凝土上仰铺12-16＃槽钢（当槽钢长度大于3m时，槽钢可与墙面平行放置，当槽钢长度小于2m时，槽钢可垂直于墙面放置），将脚手架的立杆加垫座立在槽钢上，脚手架的地基要有可靠的排水措施。具体做法是：在距脚手架3m处开挖200×200沟槽，将积水引入指定的排水井内。

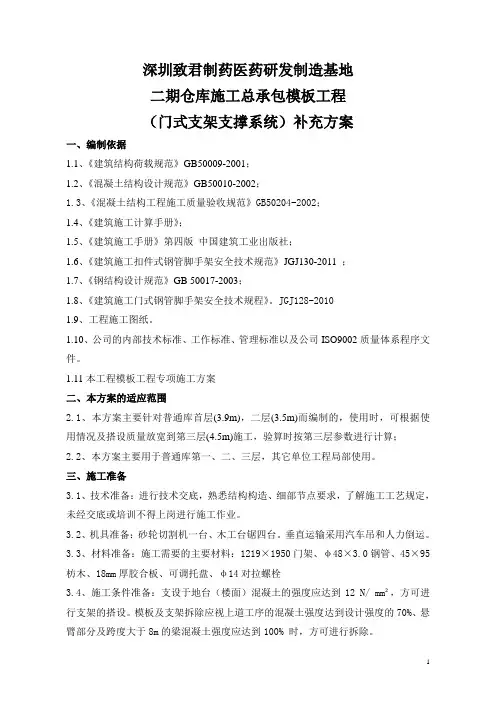

门式脚手架支撑系统模板施工方案

门式脚手架支撑系统模板施工方案

深圳致君制药医药研发制造基地

二期仓库施工总承包模板工程

（门式支架支撑系统）补充方案

一、编制依据

1.1、《建筑结构荷载规范》GB50009-2001；

1.2、《混凝土结构设计规范》GB50010-2002；

1.3、《混凝土结构工程施工质量验收规范》GB50204-2002；

1.4、《建筑施工计算手册》；

1.5、《建筑施工手册》第四版 中国建筑工业出版社；

1.6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 ；

1.7、《钢结构设计规范》GB 50017-2003；

1.8、《建筑施工门式钢管脚手架安全技术规程》。JGJ128-2010

1.9、工程施工图纸。

1.10、公司的内部技术标准、工作标准、管理标准以及公司ISO9002质量体系程序文件。

1.11本工程模板工程专项施工方案

二、本方案的适应范围

2.1、本方案主要针对普通库首层(3.9m)，二层(3.5m)而编制的，使用时，可根据使用情况及搭设质量放宽到第三层(4.5m)施工，验算时按第三层参数进行计算；

2.2、本方案主要用于普通库第一、二、三层，其它单位工程局部使用。

三、施工准备

3.1、技术准备：进行技术交底，熟悉结构构造、细部节点要求，了解施工工艺规定，未经交底或培训不得上岗进行施工作业。

3.2、机具准备：砂轮切割机一台、木工台锯四台。垂直运输采用汽车吊和人力倒运。

3.3、材料准备：施工需要的主要材料：1219×1950门架、φ48×3.0钢管、45×95枋木、18mm厚胶合板、可调托盘、φ14对拉螺栓

3.4、施工条件准备：支设于地台（楼面）混凝土的强度应达到12 N/ mm²，方可进行支架的搭设。模板及支架拆除应视上道工序的混凝土强度达到设计强度的70%、悬臂部分及跨度大于8m的梁混凝土强度应达到100% 时，方可进行拆除。

2

四、质量要求

4.1、门式架搭设场地平整,若在非结构层上搭设时,地面应夯实，在搭设面上底托上加设厚度50mm的垫木。

模板内支撑体系脚手架施工方案

模板内支撑体系脚手架施工方案

XXXXXXXXXXXX程

模板内支撑

体系脚手架

施

工

方

案

编制单位：XXXXX）建筑工程有限公司

编制人： ______________________________

审核人： ______________________________ 编制日期：二OXX年九月

目录

1、工程概况 ............................ 1

2、编制依据 ............................ 1

3、脚手架材料选择和质量规定 . .......................... 1

4、脚手架的搭设、使用和拆除的一般规定 ................. 4

5、施工准备 ............................ 7

6、主要施工方法 ........................... 8

7、计算书 .............................. 91

1、工程概况

本工程xxxxxxX投资建设，XXXXXXXX设计院设计，由XXXXX监

理有限公司进行工程监理，XXXX建筑工程有限公司组织施工。建设 地点：XXXXXXXf程名称：XXXXXX总建筑面积2516.02 〃，结构框 剪结构，建筑安全等级一级，屋面防水等级为一级，地下室防水等级 为一级，耐火等级为一级，地下室耐火等级为一级，抗震设防烈度为 6度，设计使用年限为50年。建筑物总高度为15.3m。

2、编制依据

2.1 施工图，施工组织设计；

2.2 《建筑施工扣件式钢管脚手架安全技术规程》 (JGJ130-2001);

2.3 《建筑施工安全检查标准》(JGJ59-2011)

2.4 《建筑工程施工现场供电安全规范》(GB50194-93 ;

2.5 《建筑机械使用安全技术规程》(JGJ33-2001);

2.6 《施工现场临时用电安全技术规范》(JGJ46-2005);

脚手架工程施工方案

脚手架工程施工方案

脚手架工程施工方案

本工程脚手架搭设参照JGJ130-2001、J84-2001、JGJ59-99等规范进行搭设。

1、施工部署

A、施工准备

1）技术准备

⑴在脚手架搭设前，安全员、施工员组织外架搭设班组认真阅读施工图，了解工程结构情况，熟悉其内容。

⑵认真学习安全操作规程，安全生产规章制度，以及外架搭设要求。

⑶安全员要结合本工程实际情况制定外架的搭设顺序，并对班组进行安全技术交底，由班组长传达给每个操作工人。

2）材料准备

⑴准备好搭设外架需要的机械设备，搭设工具。

⑵搭设外架的钢管及其配套扣件， [16b槽钢、拉索、脚手板、安全网。

⑶电气设备等配套设施准备。

2、搭设施工方法

1）根据建筑平面特点，钢管架子立杆纵距为1.5m，立杆横距为1.05m，步距为1.8m，内立杆离开墙面处250mm。

2）根据施工经验与计算，本工程架子采用落地双排钢管常规搭设。脚手架搭设范围内的地基要求夯实、浇筑砼垫块，作好排水处理，立杆设扫地杆一道。

3）严格遵守搭设顺序：

摆放扫地杆→逐根树立立杆并与扫地杆扣紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆加设临时斜支撑，上端与第二步大横杆扣紧（在装设连墙杆后拆除）→安装第三、四步大横杆和小横杆→安装连墙杆→接立杆→加设剪刀撑→铺设手板→绑扎防护栏杆及挡脚板，并挂立网防护。

4）搭设时要及时与结构拉结，或采用临时支顶，以便确保搭设过程中的安全，并随搭校正杆件的垂直和水平偏差，同时适度拧紧扣件，螺栓的根部要放正，当用力矩搬手检查，应40-50N.m之间，最大不超过80N.m，连接大杆横的对接扣件，开口应朝架子内侧，螺栓向上，以防进水。

5）双排架的小横杆靠墙一端要离开墙面50-100mm，各杆件相交伸出的端头，均要大于100mm，以防杆件滑脱。

6）剪刀撑的搭设要将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上；斜杆两端扣件与立杆节点的距离不大于200mm，最下面的斜杆与立杆的连接点离地面不大于500mm，剪刀撑杆件与地面成45度角，水平距离每9m设置一排剪刀撑。
