模板支撑体系施工方案

模板支撑专项施工方案

一、前言

在现代建筑施工中，模板支撑是一个不可或缺的工程技术，其承载着施工过程中的重要作用。本文旨在探讨模板支撑专项施工方案，以帮助施工人员更好地理解和运用模板支撑技术，提高施工质量和效率。

二、模板支撑技术概述

1. 模板支撑的定义

模板支撑是指在建筑施工中，以支撑模板来保持混凝土浇筑成型时的形状和尺寸稳定的技术措施。

2. 模板支撑的作用

• 确保混凝土结构的准确形状和尺寸。

• 承受混凝土重量和施工载荷，保障施工安全。

• 提高施工效率，减少人力资源浪费。

• 便于后续的拆模工作和结构检查。

3. 模板支撑的分类

模板支撑根据使用方式和结构形式的不同，可以分为：传统木模板支撑、钢模板支撑、组合模板支撑等。

三、模板支撑专项施工方案

1. 施工前准备

在进行模板支撑施工前，需要进行以下准备工作： - 制定详细的施工计划和方案。 - 计算模板支撑的承载能力和稳定性。 - 准备必要的施工材料和工具。

2. 模板支撑安装

根据设计要求和施工图纸，进行模板支撑的安装工作，确保模板支撑的位置准确、牢固。

3. 混凝土浇筑

在模板支撑安装完成后，进行混凝土浇筑工作，注意控制浇筑速度和浇筑高度，以避免模板支撑的位移和变形。 4. 模板支撑拆除

混凝土达到强度要求后，可以进行模板支撑的拆除工作，注意操作规范，避免损坏混凝土结构。

四、施工质量控制

1. 模板支撑检查

在模板支撑施工过程中，需要定期检查模板支撑的稳定性和完整性，及时发现问题并进行处理。

2. 混凝土质量检测

对混凝土强度和密实度进行检测，确保混凝土结构符合设计要求。

五、安全注意事项

在进行模板支撑施工过程中，需要注意以下安全事项： - 确保模板支撑的稳定性和牢固性。 - 严格遵守施工规范和安全操作规程。 - 配备必要的安全防护措施，避免意外伤害发生。

六、总结

模板支撑作为建筑施工中的重要技术，对建筑结构的质量和稳定性起着关键作用。通过合理的施工管理和质量控制，可以有效地保障施工质量，提高施工效率。希望本文所述模板支撑专项施工方案能够为相关施工人员提供参考和借鉴，促进施工工作的顺利进行。

模板支撑体系施工方法及操作要求

一、模板支撑体系施工方法及操作要求

（一）柱模板搭设完毕经验收合格后，先浇捣柱砼，然后再绑扎梁板钢筋，梁板支模架与浇好并有足够强度的柱和原已做好的主体结构拉结牢固。经有关部门对钢筋和模板支架验收合格后方可浇捣梁板砼。

（二）浇筑时按梁中间向两端对称推进浇捣，由标高低的地方向标高高的地方推进。事先根据浇捣砼的时间间隔和砼供应情况设计施工缝的留设位置。搭设本方案提及的架子开始至砼施工完毕具备要求的强度前，该施工层下层支顶不允许拆除。

（三）根据本公司当前模板工程工艺水平，结合设计要求和现场条件，决定采用承插型盘扣式模板支架作为本模板工程的支撑体系。

（四）一般规定：

1、保证结构和构件各部分形状尺寸，相互位置的正确。

2、具有足够的承载能力，刚度和稳定性，能可靠地承受施工中所产生的荷载。

3、构造简单，装板方便，并便于钢筋的绑扎、安装，浇筑混凝土等要求。

4、现浇钢筋混凝土梁、板，当跨度大于4m，模板应起拱；当设计无具体要求时，起拱高度宜为全跨长度的1/1000~3/1000。

5、拼装高度为2m以上的竖向模板，不得站在下层模板上拼装上层模板。安装过程中应设置临时固定措施。

6、当支架立柱成一定角度倾斜，或其支架立柱的顶表面倾斜时，应采取可靠措施确保支点稳定，支撑底脚必须有防滑移的可靠措施。

（五）立杆及其他杆件

1、立杆间距不应大于1.2m；

2、立杆接头应采用带专用外套管的立杆对接，外套管开口朝下；

3、立杆的连接接头宜交错布置，两根相邻立杆的接头不宜设在在同步内；

4、模板支撑架底层纵、横向水平杆应作为扫地杆，距地面高度不应超过550mm；

5、水平杆的步距不得大于1.8m； 6、模板支架可调托座伸出顶层水平杆的悬臂长度严禁超过650mm，且丝杆外露长度严禁超过300mm，可调托座插入立杆长度不得少于200mm；

可调托撑悬臂构造

1—顶层水平杆；2—立杆；3—调节螺母；4—螺杆；5—可调托撑钢板

石柱建造美好未来 - 1 - 专项施工方案 石柱建筑工程有限公司

模板支撑架专项施工方案

第一节 编制依据

《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；

《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；

《建筑施工计算手册》江正荣著 中国建筑工业出版社；

《建筑施工手册》第四版 中国建筑工业出版社；

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；

《钢结构设计规范》GB 50017-2003中国建筑工业出版社；

本工程施工图纸

第二节 工程概况

永康市科政工业品检测中心工程是永康市科政工业品检测有限责任公司投资开发，永康市规划建筑设计院设计，由浙江求是工程监理有限公司监理，施工单位为永康市石柱建筑工程有限公司。工程地点在永康城西新区木长降村、花川村。建设规模：办公楼一幢，4层，建筑面积3666.64平方米；食堂一幢，2层，建筑面积1315.88平方米；检测用房一，2层，建筑面积7316.73平方米；检测用房二，1层，建筑面积2040.3平方米；样品车间一幢，2层，建筑面积3046.2平方米。

第三节 模板方案选择

考虑到本工程施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：

1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。

2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。

4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；

5、综合以上几点，模板及模板支架的搭设，还必须符合JGJ59-99检查标准、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001标准要求，并应符合当地主管部门的有关标准。

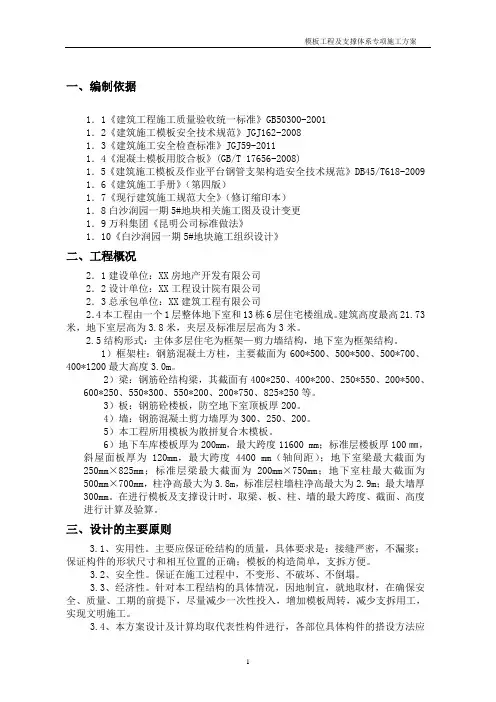

模板工程及支撑体系专项施工方案

1 一、编制依据

1．1《建筑工程施工质量验收统一标准》GB50300-2001

1．2《建筑施工模板安全技术规范》JGJ162-2008

1．3《建筑施工安全检查标准》JGJ59-2011

1．4《混凝土模板用胶合板》(GB/T 17656-2008)

1．5《建筑施工模板及作业平台钢管支架构造安全技术规范》DB45/T618-2009

1．6《建筑施工手册》（第四版）

1．7《现行建筑施工规范大全》（修订缩印本）

1．8白沙润园一期5#地块相关施工图及设计变更

1．9万科集团《昆明公司标准做法》

1．10《白沙润园一期5#地块施工组织设计》

二、工程概况

2．1建设单位：XX房地产开发有限公司

2．2设计单位：XX工程设计院有限公司

2．3总承包单位：XX建筑工程有限公司

2．4本工程由一个1层整体地下室和13栋6层住宅楼组成。建筑高度最高21.73米，地下室层高为3.8米，夹层及标准层层高为3米。

2.5结构形式：主体多层住宅为框架—剪力墙结构，地下室为框架结构。

1）框架柱：钢筋混凝土方柱，主要截面为600*500、500*500、500*700、400*1200最大高度3.0m。

2）梁：钢筋砼结构梁，其截面有400*250、400*200、250*550、200*500、600*250、550*300、550*200、200*750、825*250等。

3）板：钢筋砼楼板，防空地下室顶板厚200。

4）墙：钢筋混凝土剪力墙厚为300、250、200。

5）本工程所用模板为散拼复合木模板。

6）地下车库楼板厚为200mm，最大跨度11600 mm；标准层楼板厚100㎜，斜屋面板厚为120mm，最大跨度4400 mm（轴间距）；地下室梁最大截面为250mm×825mm；标准层梁最大截面为200mm×750mm；地下室柱最大截面为500mm×700mm，柱净高最大为3.8m，标准层柱墙柱净高最大为2.9m；最大墙厚300mm。在进行模板及支撑设计时，取梁、板、柱、墙的最大跨度、截面、高度进行计算及验算。
