扫描电子显微镜

扫描电子显微镜的构造和工作原理

扫描电子显微镜（Scanning Electron Microscope，SEM）是一种常用的高分辨率显微镜，它通过使用聚焦的电子束来替代传统显微镜中使用的光束，从而能够观察到非常小尺寸的物体或细节。SEM的构造和工作原理如下：

构造：

1.电子源：SEM使用热电子发射或场致发射的方式产生电子束。常用的电子源是热丝电子枪，其中一个被称为热阴极的钨丝加热电子产生材料，产生电子束。

2. 电子透镜系统：SEM中有两个电子透镜，分别称为透镜1（即准直透镜）和透镜2（即聚经透镜）。透镜1和透镜2的作用是使电子束呈现较小的束斑（electron beam spot），从而提高分辨率和放大率。

3. 检测系统：SEM的检测系统包括两个主要部分，即二次电子检测器（Secondary Electron Detector，SED）和回散射电子检测器（Backscattered Electron Detector，BED）。SED主要用于表面形貌观察，它能够检测到由扫描电子激发的二次电子。BED则用于分析样品的成分和区分不同物质的特性。

4.微控样品台：SEM中的样品台可以精确调整样品位置，使其与电子束的路径重合，并且可以在不同的方向上转动，以便于观察不同角度的样品。

5.显示和控制系统：SEM使用计算机控制系统来控制电子束的扫描和样品台的移动，并将观察结果显示在计算机屏幕上。 工作原理：

1.电子束的生成：SEM中的电子源产生高能电子束。电子源加热电子发射材料，如钨丝，产生高速电子束。

2.电子透镜系统的聚焦：电子束经过透镜1和透镜2的聚焦，使其呈现出较小的束斑。

3.样品的扫描：样品台上的样品被置于电子束的路径中，并通过微控样品台控制样品的位置和方向。电子束扫描过样品表面，通过电磁透镜和扫描线圈控制电子束的位置。

4.二次电子和回散射电子的检测：电子束与样品相互作用时，会产生二次电子和回散射电子。二次电子是由电子束激发样品表面产生的电子，可以用来观察样品的表面形貌。回散射电子是经过样品材料后反射回来的电子，它携带有关样品构成和特性的信息。

未知驱动探索，专注成就专业

1

扫描电镜（SEM）

简介

扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束对样品表面进行扫描的显微镜。相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度视野，使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。

SEM通过利用电子多次反射，将样品表面的形貌细节放大数千倍，可以观察到微观结构，比如表面形态、粗糙度、纳米级颗粒等。SEM通常需要真空环境下操作，因为电子束在大气压下很快会失去能量而无法达到高分辨率。

工作原理

SEM的工作原理可以简单地分为以下几步：

1. 电子发射：SEM中，通过热发射或场发射的方式产生电子束。这些电子被加速器加速，形成高速的电子流。电子束的能量通常在10-30 keV之间。

2. 样品照射：电子束通过一个聚焦系统照射到样品表面。电子束与样品原子发生相互作用，从而产生各种现象，比如电子散射、透射和反射。

3. 信号检测：样品与电子束发生相互作用后，产生的信号会被探测器捕获。常见的SEM信号检测器包括二次电子检测器和反射电子检测器。这些探测器可以测量电子信号的强度和性质。 未知驱动探索，专注成就专业

2

4. 信号处理和图像生成：SEM通过对探测到的信号进行处理和放大，生成图像。这些图像可以显示出样品表面的微观结构和形貌。

应用领域

SEM在许多科学领域中都有广泛的应用。以下是一些常见的应用领域：

材料科学

SEM可以用于研究材料的结构和形态。它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。这对于材料工程师来说非常重要，可以帮助他们改进材料的性能和开发新的材料。

生命科学

SEM可以用于观察生物样品的微观结构。比如，它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。这对于生物学家来说非常重要，可以帮助他们了解生物体的结构和功能。

纳米科学

SEM在纳米科学领域中也有广泛的应用。通过SEM可以对纳米材料进行表面形貌和结构的观察。它可以显示出纳米结构的细节，帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。

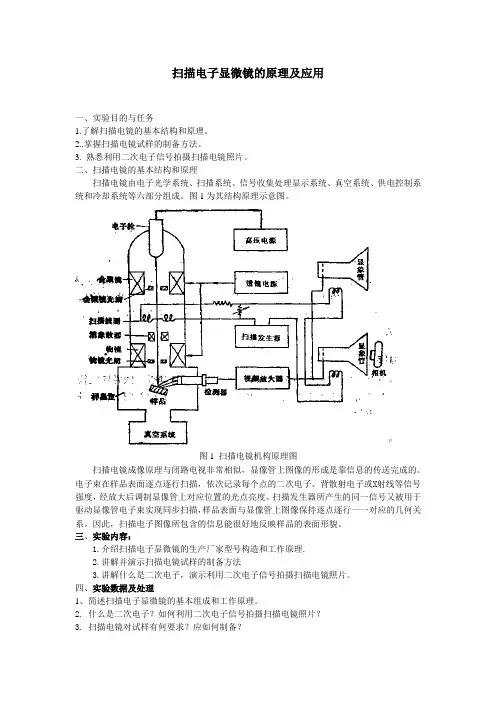

扫描电子显微镜的原理及应用

一、实验目的与任务

1.了解扫描电镜的基本结构和原理。

2..掌握扫描电镜试样的制备方法。

3. 熟悉利用二次电子信号拍摄扫描电镜照片。

二、扫描电镜的基本结构和原理

扫描电镜由电子光学系统、扫描系统、信号收集处理显示系统、真空系统、供电控制系统和冷却系统等六部分组成。图1为其结构原理示意图。

图1 扫描电镜机构原理图

扫描电镜成像原理与闭路电视非常相似，显像管上图像的形成是靠信息的传送完成的。电子束在样品表面逐点逐行扫描，依次记录每个点的二次电子、背散射电子或X射线等信号强度，经放大后调制显像管上对应位置的光点亮度。扫描发生器所产生的同一信号又被用于驱动显像管电子束实现同步扫描，样品表面与显像管上图像保持逐点逐行一一对应的几何关系。因此，扫描电子图像所包含的信息能很好地反映样品的表面形貌。

三、实验内容：

1.介绍扫描电子显微镜的生产厂家型号构造和工作原理.

2.讲解并演示扫描电镜试样的制备方法

3.讲解什么是二次电子，演示利用二次电子信号拍摄扫描电镜照片。

四、实验数据及处理

1、简述扫描电子显微镜的基本组成和工作原理。

2. 什么是二次电子？如何利用二次电子信号拍摄扫描电镜照片？

3. 扫描电镜对试样有何要求？应如何制备？

SEM(扫描电子显微镜)的原理

SEM是一种通过高能电子束扫描样品表面并利用其所产生的信号来形成图像的显微镜。其原理是利用电子束与样品表面交互所产生的各种信号（如二次电子、反射电子、散射电子、背散射电子等）作为样品表面形貌信息的载体，经过放大和成像后形成对样品表面形貌的图像。

具体来说，SEM的主要原理包括：

1. 高能电子束的产生

SEM使用的电子束通常由热阴极或场发射型阴极产生。电子从阴极中发射出来后，经过加速管加速到几千伏至数十万伏的高能电子束。

2. 电子束的聚焦

SEM使用电磁聚焦系统将电子束聚焦到非常小的点上，从而实现高分辨率成像。聚焦系统通常由多组圆柱形或双凸透镜组成。

3. 样品表面的交互

高能电子束照射样品表面时，会与样品表面相互作用，产生各种不同的信号。这些信号包括二次电子、反射电子、散射电子、背散射电子等，它们可以提供关于样品表面形貌、成分和结构的信息。

4. 信号的检测和处理

SEM的检测系统通常由二次电子检测器、反射电子检测器、消旋极检测器等多种类型的检测器组成。这些检测器负责收集和处理样品表面产生的各种信号，经过放大和成像等处理后，成为最终的SEM图像。

综上所述，SEM主要通过高能电子束和样品表面信号的交互来实现图像的成像和分析。它能够观察到样品表面微观结构的形貌、成分和表面化学性质等信息，具有广泛的应用价值。
