扫描 电子显微镜

扫描电子显微镜

扫描电子显微镜是一种强大的工具，它可以帮助科学家观察到物质的更小的细节和结构。本文将介绍扫描电子显微镜的原理、应用、发展历程以及未来发展趋势。

原理

扫描电子显微镜（Scanning Electron Microscopy，SEM）是一种利用扫描电子束与物体相互作用而获得形貌和微区组织信息的显微分析仪器。扫描电子显微镜的工作原理是，将高能电子轰击样品表面，使其表面电子被激发，发射出大量的二次电子。这些二次电子被探测器接收并转换成负电荷信号，在特定条件下被扫描成像。

应用

扫描电子显微镜广泛应用于多个领域，包括材料科学、生命科学、化学和地质学等。以下是该技术在这些领域中的应用：

• 材料科学：用于获取材料的形貌、结构以及表面性质等信息。

• 生命科学：用于观察细胞、细胞器、细胞表面的超微结构和蛋白质等生物分子的形态和结构。

• 化学：用于观察化学反应过程表面形貌、结构的变化以及材料结构的演化过程等。

• 地质学：用于研究各种矿物、岩石和地层等，以了解地质演化过程。

发展历程

1950年，发明了透射式电子显微镜，但它只能用于真空环境下的样品。1956年，Helmut Ruska和Max Knoll发明了扫描电子显微镜。该技术能够在空气中观察样品，并获得更高的象素分辨率。1965年， Hitachi公司普及了第一台商用扫描电子显微镜S-800。自此以后，扫描电子显微镜技术得到了快速的发展。

未来发展趋势

随着技术的发展，扫描电子显微镜的应用场景不断扩大。今后，该技术将越来越多地应用于纳米材料和微细加工领域。同时，随着计算机技术的发展，扫描电子显微镜将会实现更高的自动化和智能化，成为更加强大的工具。

结论

扫描电子显微镜是一款横跨多个领域应用的重要科学工具，其在材料科学、生命科学、化学和地质学等领域均有广泛的应用。虽然该技术已经发展多年，但随着技术和计算机技术的不断进步，扫描电子显微镜将会越来越强大，为人们探索科学世界提供更加强大的支持。

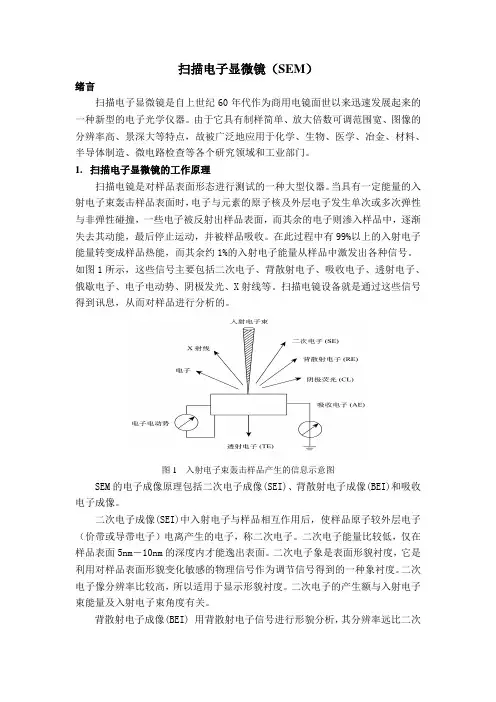

扫描电子显微镜（SEM）

绪言

扫描电子显微镜是自上世纪60年代作为商用电镜面世以来迅速发展起来的一种新型的电子光学仪器。由于它具有制样简单、放大倍数可调范围宽、图像的分辨率高、景深大等特点，故被广泛地应用于化学、生物、医学、冶金、材料、半导体制造、微电路检查等各个研究领域和工业部门。

1. 扫描电子显微镜的工作原理

扫描电镜是对样品表面形态进行测试的一种大型仪器。当具有一定能量的入射电子束轰击样品表面时，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，一些电子被反射出样品表面，而其余的电子则渗入样品中，逐渐失去其动能，最后停止运动，并被样品吸收。在此过程中有99%以上的入射电子能量转变成样品热能，而其余约1%的入射电子能量从样品中激发出各种信号。如图1所示，这些信号主要包括二次电子、背散射电子、吸收电子、透射电子、俄歇电子、电子电动势、阴极发光、X射线等。扫描电镜设备就是通过这些信号得到讯息，从而对样品进行分析的。

图1 入射电子束轰击样品产生的信息示意图

SEM的电子成像原理包括二次电子成像(SEI)、背散射电子成像(BEI)和吸收电子成像。

二次电子成像(SEI)中入射电子与样品相互作用后，使样品原子较外层电子（价带或导带电子）电离产生的电子，称二次电子。二次电子能量比较低，仅在样品表面5nm－10nm的深度内才能逸出表面。二次电子象是表面形貌衬度，它是利用对样品表面形貌变化敏感的物理信号作为调节信号得到的一种象衬度。二次电子像分辨率比较高，所以适用于显示形貌衬度。二次电子的产生额与入射电子束能量及入射电子束角度有关。

背散射电子成像(BEI) 用背散射电子信号进行形貌分析，其分辨率远比二次电子低，因为背散射电子是在一个较大的作用体积内被入射电子激发出来的，成像单元变大是分辨率降低的原因。背散射电子信号随原子序数Z的变化比二次电子的变化显著的多，因此图像应有较好的成分衬度。图2是含镍材料的SEI图像和BEI图像。

扫描电镜基本操作

扫描电子显微镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，可以对样品表面进行扫描，获得高清晰度、高放大倍数的图像。下面将介绍扫描电镜的基本操作流程。

1.准备工作：

a.打开电镜室门，确保电镜室的温度和湿度处于适宜范围内。

b.穿戴好实验室所需的个人防护装备，如手套、护目镜和实验服等。

c.打开电镜主机的电源，等待电镜系统启动完成。

2.样品制备：

a.选择适当的样品，并将其切割成小块，大小约为2-5毫米。

b.将样品固定在样品架上，并使用导电胶固定好。

c.将样品架放入样品台的样品仓中，并调整好样品的位置。

3.调节参数：

a. 调节电子束对准仪（Electron Beam Alignment）：使用电子束对准仪对电子束进行调节，使其准直，并使束斑圆形对称。

b.调节电镜放大倍数：根据样品的大小和需要的分辨率，选择合适的放大倍数。

c. 调节工作距离（Working Distance）：调节样品与电子枪的距离，以获得最清晰的图像。

4.图像获取： a. 打开电子枪（Electron Gun）和电子镜（Objective Lens），调节电子束的亮度和对比度，使图像清晰可见。

b.调节扫描线圈和透镜电流，根据需要调整图像的聚焦和深度。

c.使用电子束扫描样品表面，通过检测电子的散射信号，生成图像。

d.调整扫描速率和扫描模式，以获得更多的图像细节。

5.图像处理：

a.将图像转移到计算机上，进行存储和分析。

b.使用图像处理软件对图像进行增强、增加对比度、调整亮度等操作，以改善图像质量。

c.使用测量工具对图像中的尺寸、表面形貌等进行检测和分析。

6.清洁和保养：

a.使用真空泵或气体吹枪等清理系统内的灰尘和杂质，以保持显微镜的清洁。

b.对电子枪和电子镜等关键部件进行定期维护和清洁，以保证其正常运行和寿命。

以上是扫描电子显微镜的基本操作流程。在实际操作中，还需要根据具体的样品和要求进行一些细微的调整和处理。熟练掌握基本操作流程，并结合实际情况进行操作，可以获得高质量的扫描电镜图像，为科研和实验提供有力的支持。

扫描电子显微镜原理

扫描电子显微镜（Scanning Electron Microscope, SEM）是一种利用电子束照射样本表面，通过采集样本散射的次级电子、反射电子、透射电子等生成显微图像的设备。其原理与传统光学显微镜不同，利用电子束的波粒二象性和电子与物质相互作用的性质来获得高分辨率的图像。

扫描电子显微镜由电子光源、电子光学系统、样本台以及信号检测和图像处理系统等组成。

首先，电子显微镜的电子光源发射出高能电子束，通常通过热丝发射电子的方式。这些电子束会经过准直和聚焦装置，使其成为一束细且聚焦的电子束。

接下来，样本被放置在扫描电子显微镜的样本台上。样本表面会与入射电子束相互作用，产生不同的信号。

其中，主要信号包括次级电子（Secondary Electron, SE）、反射电子（Backscattered Electron, BE）以及透射电子（Transmitted Electron, TE）。次级电子主要由入射电子与样本表面原子的相互作用而产生，其被采集并转化为图像。反射电子主要是在样本内部物质的相互作用下被散射回来的电子，同样被采集和转化为图像。透射电子则是透过样本的电子，其传感元件可将其图像化。

这些信号被接收后，经过放大和转换为电子图像信号。电子图像信号可以通过荧光屏或者光电二极管进行观测和记录。

最后，通过图像处理系统将电子信号转化为高分辨率的图像，该图像具有较高的对比度和分辨率，可以用来观察样本的细微特征。

扫描电子显微镜以其高分辨率和强大的观察能力被广泛应用于材料科学、生命科学、纳米技术以及表面科学等领域。
