冷库制冷工程施工方案

  • 格式：docx
  • 大小：37.38 KB
  • 文档页数：3

本工程为氨冷库制冷系统工程，由云南霓绘蔬菜销售有限公司投资建设，由大连龙头冷冻机厂设计。该工程由云南聚冰机电设备安装有限公司承担安装任务。根据合同要求和承诺，本公司应通过国家、行业有关技术标准验收，质量目标优良。

二、编制依据

1. 《通风与空调工程施工及验收规范》（GB50243—2002）；

2. 《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—98）；

3. 《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）；

4. 《工业金属管道工程施工及验收规范》（GB50235—97）；

5. 《采暖与卫生工程施工及验收规范》（GB50235—97）；

6. 《自动化仪表安装工程质量检验评定标准》（GBJ131—90）；

7. 《机械设备安装工程施工及验收通用规范》（GB50231—98）；

8. 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；

9. 《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）。

三、施工工艺

1. 施工准备

（1）组织施工人员，明确施工任务和施工要求；

（2）制定施工进度计划，确保工程按时完成；

（3）准备好施工所需材料、设备、工具等；

（4）对施工场地进行勘察，了解地质、地形、气候等条件；

（5）制定施工安全措施，确保施工安全。

2. 施工过程

（1）制冷系统安装

1）安装压缩机、蒸发器、冷凝器等设备，确保设备水平、牢固； 2）安装管道，包括制冷剂管道、冷却水管道、排气管道等，确保管道连接严密、无泄漏；

3）安装阀门、过滤器等附件，确保附件安装到位、功能正常。

（2）库体施工

1）根据设计要求，拼装或建造库体，确保库体平整、紧密结实、无空心感；

2）安装库门，确保库门开关灵活、密封性好；

3）对库体进行保温、隔热处理，确保库体保温效果。

（3）电控系统安装

1）安装电控箱、电动门、库内照明灯等电气设备；

2）确保电路排放合理，有相应的保护措施；

3）配置后备电源，确保电力供应稳定。

（4）制冷系统调试

1）对制冷系统进行调试，确保制冷效果达到设计要求；

2）对库体进行温度检测，确保库内温度稳定。

四、施工管理

1. 施工过程中，严格按照国家、行业有关技术标准和规范执行；

2. 加强施工质量检查，确保工程质量；

3. 加强施工安全管理，确保施工安全；

4. 做好施工记录，确保施工过程可追溯。

五、施工进度

1. 施工准备阶段：15天；

2. 制冷系统安装阶段：30天；

3. 库体施工阶段：30天；

4. 电控系统安装阶段：10天； 5. 制冷系统调试阶段：10天；

6. 总工期：95天。

六、质量保证

1. 严格按照国家、行业有关技术标准和规范执行；

2. 加强施工质量检查，确保工程质量；

3. 对施工过程中发现的质量问题，及时整改；

4. 施工完成后，进行验收，确保工程质量达到优良标准。

合集下载

冷库工程施工方案

冷库工程施工方案

冷库工程施工方案

评论:0 条 查看:2730 次 austark 发表于 2007-10-25 11:19

中国冷库在线

上海澳星冷气工程器材公司

冷 库

工

程 施 工

方 案

第一节、 工程内容

工程内容主要有：各种冷库工程设备设施耗材辅料采购、库体安装、内外机吊装、铺设连接管路、管路保温、排水管安装、线路架设连接、控制系统安装、内、外机电源线接线及系统调试。冷库机组所需的动力电源即电缆引入未计入本安装范围，冷库及机组基础由土建配合并施工，我方负责相关配电参数及图纸的提供。

第二节、

主要施工方法及技术要求

一、安装工程总程序

人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、库体拼接接、隔墙穿孔、排水管线安装、支托架安装、焊接安装主管线、主管线保温、

分歧管焊接、管线保温、控制线敷设、室内机组固定及接口、室外机组吊架固定及接口、管道系统的吹污、试压、排水管试漏、系统抽真空、系统充氟、试机调试、运行、系统最后整理、验收

二、安装要点及技术要求：

1. 隔墙穿孔及处理：

由于系统管线和排水要求需穿越库体和墙面，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，墙面穿孔必须征得现场土建技术人员意见对建筑物结构无影响后才能去进行穿孔作业。管线过墙洞，采用电锤穿孔。若不适宜电锤穿孔的墙壁在征得业主同意后方可用其它方式穿孔。孔的大小以可以穿过管线（含保温层）为准，管线穿过墙体处应设钢套管，管路的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应至少比地面高出20mm，管道与套管的空隙应用隔热或其它不燃材料填塞，不得将套管作为管道的支撑。

2. 库内机组的安装：

步骤：决定库内机组的位置→画线标位→扩孔器扩孔→库顶支撑杆固定→机组吊顶螺杆连接→库内机组固定

3. 冷媒配管：

（1）步骤：按图纸要求配管→管路铺设→焊接→吹净→试漏→干燥→保温

冷库一工程施工方案doc

冷库一工程施工方案doc

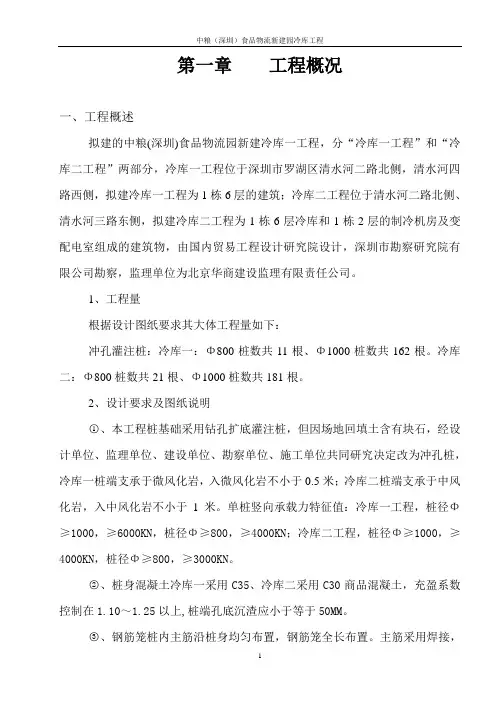

中粮（深圳）食品物流新建园冷库工程

1 第一章 工程概况

一、工程概述

拟建的中粮(深圳)食品物流园新建冷库一工程，分“冷库一工程”和“冷库二工程”两部分，冷库一工程位于深圳市罗湖区清水河二路北侧，清水河四路西侧，拟建冷库一工程为1栋6层的建筑；冷库二工程位于清水河二路北侧、清水河三路东侧，拟建冷库二工程为1栋6层冷库和1栋2层的制冷机房及变配电室组成的建筑物，由国内贸易工程设计研究院设计，深圳市勘察研究院有限公司勘察，监理单位为北京华商建设监理有限责任公司。

1、工程量

根据设计图纸要求其大体工程量如下：

冲孔灌注桩：冷库一：Φ800桩数共11根、Φ1000桩数共162根。冷库二：Φ800桩数共21根、Φ1000桩数共181根。

2、设计要求及图纸说明

○1、本工程桩基础采用钻孔扩底灌注桩，但因场地回填土含有块石，经设计单位、监理单位、建设单位、勘察单位、施工单位共同研究决定改为冲孔桩，冷库一桩端支承于微风化岩，入微风化岩不小于0.5米；冷库二桩端支承于中风化岩，入中风化岩不小于1米。单桩竖向承载力特征值：冷库一工程，桩径Φ≥1000，≥6000KN，桩径Φ≥800，≥4000KN；冷库二工程，桩径Φ≥1000，≥4000KN，桩径Φ≥800，≥3000KN。

○2、桩身混凝土冷库一采用C35、冷库二采用C30商品混凝土，充盈系数控制在1.10～1.25以上,桩端孔底沉渣应小于等于50MM。

○3、钢筋笼桩内主筋沿桩身均匀布置，钢筋笼全长布置。主筋采用焊接，中粮（深圳）食品物流新建园冷库工程

2 焊接长度单面搭接焊为10d，（d为钢筋直径），双面焊为5d。制作要求应符合现行施工规范的要求。

○4、桩端必须进入持力层，应根据石渣情况并对照地质资料印证比较，机经确认后，方可成孔浇灌。

二、 场地工程地质条件

1．地形地貌

拟建场地原始地貌属残丘坡地及冲沟地貌，经人工开挖堆填平整后相对较平坦，勘察期间孔口标高介于27.19~29.42m之间,高差2.23m。

冷库制冷系统管路施工设计

冷库制冷系统管路施工设计

管路的设计到底有多重要呢？做过冷库制冷系统的专业工程师，最为头疼的应该就是系统回油问题了。冷库系统正常运行时，少量的油将持续的随排气离开压缩机，冷库系统管路设计良好时，这些油将返回压缩机，压缩机就能得到充分的润滑。

如果冷库系统中的油量太多，对冷凝器和蒸发器的效率产生负面影响；返回压缩机的油少于离开压缩机的油，最终使压缩机损坏；为压缩机加油，只能保持短时间的油面；只有正确的管路设计，才能保持系统有良好的油平衡，进而达到冷库系统的安全运行。

一、吸气管路设计

1、水平吸气管路沿制冷气流动的方向，要有大于0.5％的斜度。

2、水平吸气管路的截面，必须保证气体流速不小于3.6m／s。

3、在垂直的吸气管路中，必须保证气体流速不小于7.6－12m／s。

4、大于12m／s的气体流速，不能明显改善回油，会产生高噪声并导致较高的吸气管路压力降。

5、在每一垂直吸气管路的底部，必须设立一个U形回油弯。

6、如果垂直吸气管路高度超过5m，则每增加5m必须设立一个U形回油弯。

7、U形回油弯的长度要尽可能的短，避免聚集过多的油。

二、蒸发器吸气管路设计

1、当冷库系统不采用抽空循环时，在每个蒸发器的出口，应设U形截留弯。以防止停机时液体制冷剂在重力作用下，流入压缩机。

2、当吸气上升管和蒸发器相连时，中间应留有一段水平管和截留弯，勇于安装感温包；防止膨胀阀产生误动作。

三、排气管路设计

当冷凝器安装的位置高于压缩机时，在冷凝器的进气管出，需要一个U型弯，防止在停机时油返回到压缩机的排气侧，也有助于防止液体制冷剂从冷凝器流回到压缩机。

四、液体管路设计

1、液体管路通常对制冷剂的流速没有特别的限制，当使用电磁阀时，制冷剂流速应低于1.5m／s。

2、保证进入膨胀阀的制冷剂是过冷液体。

3、当液态制冷剂压力降至其饱和压力时，有一部分制冷剂将闪发成气体。
