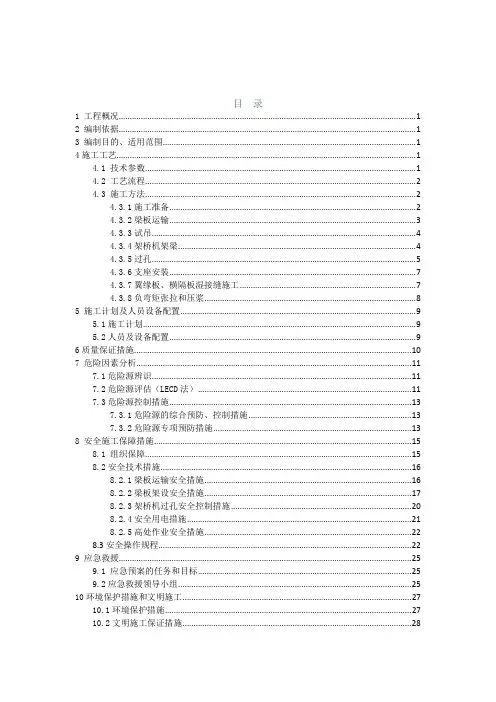

目 录

1 工程概况....................................................................................................................................... 1

2 编制依据....................................................................................................................................... 1

3 编制目的、适用范围 ................................................................................................................... 1

4施工工艺........................................................................................................................................ 1

4.1 技术参数 ........................................................................................................................... 1

4.2 工艺流程 ........................................................................................................................... 2

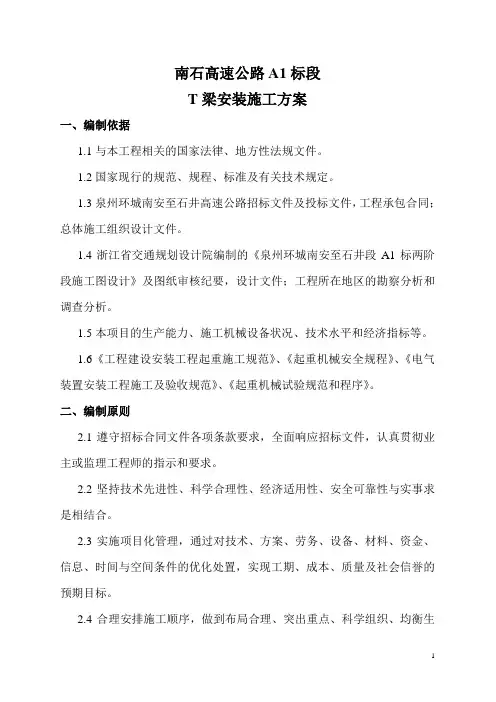

1 南石高速公路A1标段

T梁安装施工方案

一、编制依据

1.1与本工程相关的国家法律、地方性法规文件。

1.2国家现行的规范、规程、标准及有关技术规定。

1.3泉州环城南安至石井高速公路招标文件及投标文件，工程承包合同；总体施工组织设计文件。

1.4浙江省交通规划设计院编制的《泉州环城南安至石井段A1标两阶段施工图设计》及图纸审核纪要，设计文件；工程所在地区的勘察分析和调查分析。

1.5本项目的生产能力、施工机械设备状况、技术水平和经济指标等。

1.6《工程建设安装工程起重施工规范》、《起重机械安全规程》、《电气装置安装工程施工及验收规范》、《起重机械试验规范和程序》。

二、编制原则

2.1遵守招标合同文件各项条款要求，全面响应招标文件，认真贯彻业主或监理工程师的指示和要求。

2.2坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。

2.3实施项目化管理，通过对技术、方案、劳务、设备、材料、资金、信息、时间与空间条件的优化处置，实现工期、成本、质量及社会信誉的预期目标。

2.4合理安排施工顺序，做到布局合理、突出重点、科学组织、均衡生

2 产，以保证施工连续均衡进行。

三、工程概况

本标段有特大桥一座、中桥两座、小桥两座，分别为：西溪特大桥、南安东互通主线中桥、K4+271.5变更中桥、A匝道小桥、D匝道小桥。西溪特大桥桥梁上部结构采用先简支后连续预应力混凝土T梁结合现浇箱梁及20m空心板组合结构，梁板共计1021片。其中26米T梁34片、30米T梁748片、40米T梁210片、20m空心板29片，预制梁场设置于西溪特大桥44#墩至50#墩左侧红线外。

四、施工准备情况

4.1人员

项目部施工负责人1名，技术人员4人，现场作业队长1人，施工员6人，电工1人，材料员2人，机械操作手4人，修理人员4人。

4.2机械施工设备

现场配备：LBQJ140-40架桥机一台，MG80t-40m通用门式起重机两台，运梁炮车2台，MH5T-23M葫芦式起重机一台，临时支座150套，以及其它辅助材料均已到位。其中门式起重机两台、架桥机均持有国家监督局质量鉴定证书、安全鉴定证书、荷载量标定证书等相关设备证件，同时及时进行机械设备的资质申报、审批。

广贺高速公路三水至怀集段第28标T梁架设、安装施工方案

一、工程概述

本分项工程分别为冲流坑3号桥、石川坑1号桥、石川坑2号桥T

梁架设、安装工程。全桥共5跨，孔跨组合分别为30m+3×40m+30m、15

×30m（右幅）、30m+17×30m（右幅）。上部构造设计为跨长30m、

40m后张法预应力钢筋混凝土T梁，采用预制吊装施工，架设、安装

就位后现浇湿接缝砼。共有T梁518片。

二、施工准备

1、施工现场三通一平已完成；

2、管理人员、施工人员、机械设备已进场；

3、施工图纸、设计资料已复核；

4、龙门吊、架桥机已进行检验合格。

三、施工方案

1、移梁和安装设备

T梁安装采用门式起重机移梁和30m、40m/150t型架桥机架梁。

2、施工顺序

冲流坑3号桥T梁安装自5#台向0#台（右幅开始）方向逐孔依次进

行。T梁从梁场运至安装孔位的水平运输采用门吊吊运与运梁平车结

合。位于5＃台后面的龙门吊可直接将30mT梁、40mT梁吊至运梁平车

上，由运梁平车将梁纵向运送至架桥机后端。

冲流坑1号桥T梁安装自0#台向15#台方向逐孔依次进行。T梁从梁

场运至安装孔位的水平运输采用门吊吊运与运梁平车结合。位于0＃台后面的龙门吊可直接将30mT梁吊至运梁平车上，由运梁平车将梁纵

向运送至架桥机后端。

冲流坑2号桥T梁安装自0#台向18#台方向逐孔依次进行。T梁从梁

场运至安装孔位的水平运输采用门吊吊运与运梁平车结合。位于0＃

台后面的龙门吊可直接将30mT梁吊至运梁平车上，由运梁平车将梁纵向运送至架桥机后端。

四、、施工工艺

1、门式起重机（龙门吊）组合拼装

1.1主要组合拼装程序：拼装前起重设备及安装人员应到位。拼

装顺序如下：

大车运行轨道→主梁→联系框架（及横向联结系）→托梁→主副

腿→大车行走箱→支腿拉杆及八字撑→操作室→梯子及栏杆→起吊

小车→电气系统→安全检查→试运行。

1.1.1按清单检查门吊结构件并按类分开。

1.1.2上横梁组合拼装：门吊横梁在轨道上按投影位置拼装安

汕湛高速揭博项目T11标项目部

质量/环境/职业健康安全

管理体系作业文件

文件名称： 30m预制T梁安装专项施工方案

文件编号： SLQL-QEO-C- 复 核 人：

版 号： A/O 审 核 人：

受控状态： 批 准 人：

编 制 人： 生效日期：
