桥墩河床冲刷方案

桥梁设计之桥下河床冲刷过程预计算桥梁设计中，桥下河床冲刷是一个重要的考虑因素。

河床冲刷是指水流对河床表面的侵蚀和搬运作用，导致河床深度增加或者流速加剧，从而对桥梁结构的稳定性和安全性造成潜在威胁。

为了预计算桥下河床冲刷过程，需要考虑以下几个方面：1.水动力条件：水的流速是决定河床冲刷程度的关键因素之一、因此，需要测定或估算桥北河段的流速，并将其作为输入条件用于模拟计算。

2.河床形态：河床的形态特征对于决定河床冲刷的程度和机理有着重要影响。

河床形态包括河床横断面形状、纵向坡度、河床材料等。

需要进行对河床的调查测量，并将其作为模拟计算的输入条件。

3.底床材料：底床材料的物质性质，如粒径分布、比重等，对河床冲刷的程度和速率有着显著的影响。

需要对底床材料选择进行粒度分析和物理性质测试，并将其作为模拟计算的输入条件。

4.侵蚀机理分析：根据水动力条件、河床形态和底床材料特征，可以通过数学模型对河床冲刷机理进行分析和预测。

常用的数学模型包括稳态均衡模型、非稳态均衡模型、非稳态水沙模型等。

通过选择合适的模型，可以模拟桥下河床冲刷过程，预计算河床冲刷的程度和速率。

5.设计桥台和桥墩：根据预计算结果，需要合理设计桥台和桥墩的结构和布置。

桥梁设计中，通常会采用防冲刷措施，如设置防冲刷装置、铺设防冲砾石、加固岸坡等方式来减轻河床冲刷的影响。

根据预计算结果进行桥梁设计，可以提高桥梁的稳定性和安全性。

总之，预计算桥下河床冲刷过程需要综合考虑水动力条件、河床形态、底床材料和侵蚀机理等因素。

通过合理选择数学模型，预计算河床冲刷的程度和速率，并根据结果进行桥梁设计，可以提高桥梁的稳定性和安全性。

在实际工程中，需要结合具体情况综合考虑，确保桥梁的设计符合工程要求。

大桥防冲刷施工方案一、工程背景与目标随着交通运输的发展，大桥在国民经济中扮演着越来越重要的角色。

然而，水流冲刷是威胁大桥安全的重要因素之一。

为了有效防止大桥基础结构受到水流的冲刷破坏，保证大桥的长期安全使用，本施工方案旨在制定一套科学、合理、可行的防冲刷措施。

二、施工前准备工作对大桥周边环境进行详尽的地质勘察，掌握河床、水流速度、水位变化等基础数据。

根据勘察结果，制定具体的防冲刷设计方案，明确防护范围、材料选择及施工方法等。

组建专业的施工队伍，确保施工人员熟悉施工方案，掌握相关操作技能。

准备施工所需的材料、设备和工具，确保施工质量。

三、防冲刷材料选择选择抗冲刷性能强、耐久性好的材料，如高强度混凝土、耐磨橡胶等。

同时，考虑材料的环保性，优先选择环保型材料。

四、施工方法与步骤清理桥墩周边河床，确保施工面平整、无杂物。

在桥墩周边设置防护结构，如安装防护网、浇筑防护混凝土等。

根据设计方案，在桥墩基础部位施加防冲刷材料，确保防护层均匀、密实。

施工完成后，进行质量检查，确保防护效果达到预期要求。

五、质量控制与安全措施制定详细的质量控制标准，对施工过程中的每个环节进行严格把关。

加强施工现场安全管理，确保施工人员遵守安全操作规程，防止安全事故发生。

六、施工进度安排根据工程实际情况，合理安排施工进度，确保施工按计划有序进行。

同时，预留一定的时间用于后期维护与监测。

七、环境保护措施施工过程中产生的废弃物、废水等要妥善处理，避免对环境造成污染。

优先选择环保型材料，减少对环境的影响。

八、后期维护与监测定期对大桥防冲刷结构进行检查，及时发现并处理潜在问题。

建立长期监测机制，对大桥基础的冲刷情况进行实时监测，确保大桥安全。

通过本施工方案的实施，可以有效提高大桥的防冲刷能力，保障大桥的长期安全使用。

同时，施工过程中注重环境保护和安全管理，确保工程质量和人员安全。

后期维护与监测工作的开展，将进一步保障大桥的安全稳定。

桥墩冲刷实验一、实验目的：桥梁是道路跨越河流的主要形式，它起到保障公路运输畅通和排泄洪水的作用。

但近年来由于城市建设规模的发展，建筑工程的沙石用量剧增，邻近城区的河道采沙对跨河工程的安全造成了很大威胁。

在桥梁的水毁事件中，桥墩冲刷是最主要的原因，冲刷严重影响着桥梁的整体稳定。

本实验旨在通过创新的手段对实际工程中河流冲刷桥墩进行实验模拟，探讨测量桥墩周围冲刷地形的方法，并提出相对比较理想的保护桥墩措施，确保流水经过桥墩时对其周围的泥沙产生较小的影响。

从而为实际防治桥梁水毁提供实验依据，达到保护桥墩基础、维护桥墩稳定的目的。

二、实验原理：1. 本实验为模型砂启动流速试验，模型冲刷历时t=3h。

2. 当桥墩冲刷坑内存在水体时，水体与坑壁上泥砂的交界线即为桥墩冲刷坑与水面高度相对应高程的等高线。

利用这一原理，通过拍摄不同水面高度下的水面与泥砂的交界线，我们可以得到不同高程下的冲刷坑等高线。

3、桥墩的冲刷引起桥墩冲刷的主要原因有两个：一是由于桥墩阻水而在墩前形成壅水产生下移螺旋流，立轴漩涡体系向下游传播发展，在桥墩下游形成回流区，该回流区的流动是有旋流动，漩涡的中心形成真空，卷起泥沙带往下游，从而导致河床下切；二是由于桥墩阻水形成侧向绕流产生马蹄形螺旋流淘刷两侧地形，从而导致桥群周围床面的冲刷，在马蹄形漩涡的作用下，桥墩周围河床上的泥沙被冲起带向下游，逐渐形成冲刷坑。

当冲刷坑发展到一定深度时，水流能量减弱，冲刷逐渐停止。

因此，冲刷坑的形成是由局部水流条件的改变引起的。

三、实验内容和步骤（一）实验前准备1．矩形、圆柱桥墩模型的制作。

2、在槽的中部填入实验沙，两端用挡板固定，适当捣实使沙平整且挡板和沙坑高度一致。

调节升降轮9使10水位控制板升高到与水平线成60°左右位置。

3、流量调节与控制。

插上电源，先用阀2控制流量，保持水流平稳缓慢上升，让水流慢慢浸过沙坑。

同时仔细观察沙坑在水流下平整度，对局部不平稳处应及时调整。

桥墩河床冲刷方案河流在自然界中起着重要的作用，为人类社会和自然生态系统提供了丰富的资源。

然而，随着城市化进程的加快和人类活动的增加，一些河流的自然生态系统受到了破坏，河床冲刷成为了一个严峻的问题。

是解决这一问题的关键途径之一。

河流是地球上的重要水系之一，它们给人们生产生活提供了宝贵的水资源。

然而，在城市发展过程中，由于城市排水系统和河道治理不到位，加之气候变化的影响，一些河流的水量剧烈波动，导致了河床冲刷的现象。

河床冲刷不仅破坏了沿岸的生态系统，还给沿岸居民的生产生活带来了极大的困扰。

在这种情况下，研究桥墩河床冲刷方案变得尤为重要。

在桥墩河床冲刷方案中，首先需要对河流的地理和气候条件进行全面的考察。

不同地区的河流特点各不相同，因此在制定桥墩河床冲刷方案时，必须根据当地的具体情况进行调查和研究。

通过对河流的水文、水文、地质和生态等方面进行综合分析，可以更好地了解河流的特点和规律，为后续的河床冲刷方案制定提供科学依据。

其次，在制定桥墩河床冲刷方案时，需要考虑到桥梁的结构和功能。

桥梁是连接城市交通的重要设施，对于桥梁的安全性和稳定性都有着严格的要求。

然而，由于河床冲刷的存在，桥墩的稳定性受到了极大的影响。

因此，在制定桥墩河床冲刷方案时，需要综合考虑桥梁的结构和功能，确保桥梁在河床冲刷的情况下仍能够正常使用。

在桥墩河床冲刷方案中，除了对桥梁和河流进行综合考虑外，还需要考虑到当地的生态环境和社会经济发展。

河床冲刷不仅会破坏当地的生态系统，还会影响当地居民的生产生活。

因此，在制定桥墩河床冲刷方案时，需要综合考虑当地的生态环境和社会经济发展，确保方案的实施不会给当地居民带来更大的困扰。

梳理一下本文的重点，我们可以发现，桥墩河床冲刷方案是解决河流河床冲刷问题的关键途径之一。

在制定桥墩河床冲刷方案时，需要全面考虑河流的地理和气候条件、桥梁的结构和功能、当地的生态环境和社会经济发展等因素，以保障方案的科学性和可行性。

桥墩局部冲刷的机理及防护措施
桥墩局部冲刷是桥梁中一种比较常见的损坏形式，它可能会严重影响桥梁的稳定性和安全性。

因此，针对桥墩局部冲刷机理以及采取防护措施是十分必要的。

桥梁水流冲刷引起的桥墩局部冲刷，主要由沉积物和腐蚀作用共同引起的，当水的流速较快时，沉积物在此作用下会落入桥墩底部，逐渐形成淤泥，随着时间的推移，淤泥也会逐渐加厚，当厚度到达一定程度的时候，桥墩底部底板会因为地基承载量的减少而受到承压，并产生局部屈曲变形，从而导致桥墩局部冲刷。

针对桥墩局部冲刷，可以采取以下几种技术措施来防护：
①降低桥墩基础底座水位，进行墩台改造；
②在桥墩内安装淤积物排水孔，并定期清洗；
③在淤泥沉积地点安装波浪屏蔽墩，增加墩端的后护距离；
④安装加固墙等护坡结构；
⑤调整船舶航行线路，避免船只运动在墩台底部，切忌超载运行。

综上所述，通过对桥墩局部冲刷机理的分析以及采取多种防护措施，可以有效地减少桥墩局部冲刷，保证桥梁安全稳定可靠地运行。

桥涵水文Hydrology of Bridge and Culvert桥梁墩台冲刷计算及基础埋深第六章（桥涵水力计算）第一节桥下一般冲刷计算第二节桥墩局部冲刷计算第三节桥台冲刷计算第四节基础埋深计算为了使设计洪水在桥下安全通过，不但要有足够的桥孔长度和桥梁高度，而且桥梁墩台基础还必须有足够的埋置深度。

桥下冲刷直接影响着桥墩台的基础埋置深度，要保证桥梁安全，就必须将墩台基础放置在可靠的地基上。

进行冲刷计算的目的是要找最大冲刷深度，决定不被冲走的地基面的标高。

一、桥下冲刷的组成1.自然演变冲刷z定义：河床在水力作用及泥沙运动等因素的影响下，自然发育过程造成的冲刷现象，称为河床自然冲刷。

z常见自然演变冲刷现象：河床逐年下切、淤积、边滩下移、河湾发展变形及截弯取直、河段深泓线摆动及一个水文周期内，河床随水位、流量变化而发生的周期性变形，以及人类活动(如河道整治、兴修水利等）都会引起河床的显著变形，桥位设计时都应予考虑。

z计算方法：关于河床自然演变冲刷深度，目前尚无成熟的计算方法，一般多通过调查或利用桥位上、下游水文站历年实测断面资料统计分析确定。

对于各种河床的自然演变冲刷，在河流动力学和河道整治的有关书籍中，有一些计算方法可供参考。

但由于影响河床演变的因素很多，又极其错综复杂，难以得到可靠的计算结果。

目前在实际的工作中，主要是通过实地调查或参考类似河流的观测资料，结合河段的特点和整治规划，估计建桥后可能发生的河床变形，作为桥梁墩台的自然（演变）冲刷，进行设计。

具体做法，可以参阅《公路工程桥涵水文勘测设计规范》。

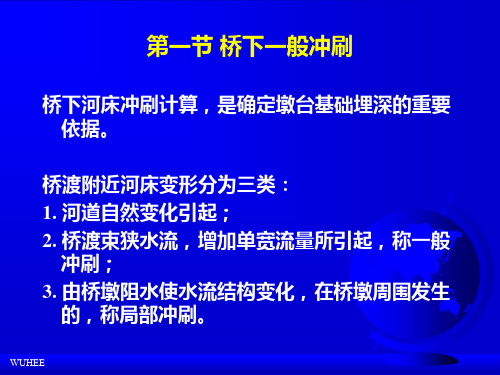

2.一般冲刷建桥后，由于桥孔压缩河床，桥下过水面积减小，从而引起桥下流速的增大，水流携沙能力也随之增大，造成整个桥下断面的河床冲刷。

这一冲刷过程，称为桥下断面的一般冲刷。

3.局部冲刷水流因受墩台阻挡，在墩台附近发生的冲刷现象叫局部冲刷。

在桥墩的前缘与两侧形成冲刷坑。

三种冲刷交织在一起，同时进行。

计算时假定它们独立地相继进行，可分别计算，最后叠加。
