电饭煲电路原理

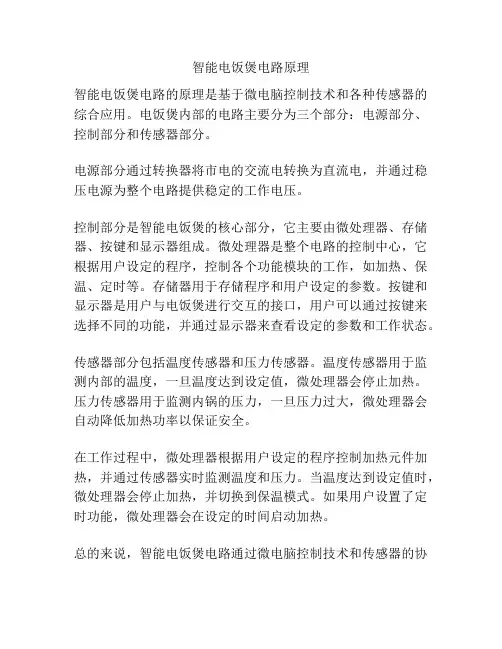

智能电饭煲电路原理
智能电饭煲电路的原理是基于微电脑控制技术和各种传感器的综合应用。

电饭煲内部的电路主要分为三个部分：电源部分、控制部分和传感器部分。

电源部分通过转换器将市电的交流电转换为直流电，并通过稳压电源为整个电路提供稳定的工作电压。

控制部分是智能电饭煲的核心部分，它主要由微处理器、存储器、按键和显示器组成。

微处理器是整个电路的控制中心，它根据用户设定的程序，控制各个功能模块的工作，如加热、保温、定时等。

存储器用于存储程序和用户设定的参数。

按键和显示器是用户与电饭煲进行交互的接口，用户可以通过按键来选择不同的功能，并通过显示器来查看设定的参数和工作状态。

传感器部分包括温度传感器和压力传感器。

温度传感器用于监测内部的温度，一旦温度达到设定值，微处理器会停止加热。

压力传感器用于监测内锅的压力，一旦压力过大，微处理器会自动降低加热功率以保证安全。

在工作过程中，微处理器根据用户设定的程序控制加热元件加热，并通过传感器实时监测温度和压力。

当温度达到设定值时，微处理器会停止加热，并切换到保温模式。

如果用户设置了定时功能，微处理器会在设定的时间启动加热。

总的来说，智能电饭煲电路通过微电脑控制技术和传感器的协
同工作，实现了一系列智能化的功能，提高了电饭煲的使用便利性和安全性。

电饭煲的工作原理及原理图引言概述：电饭煲是现代家庭厨房中常见的厨具之一，它通过一系列的工作原理来实现烹饪米饭的功能。

本文将详细介绍电饭煲的工作原理，并附上原理图以匡助读者更好地理解。

一、加热原理1.1 电饭煲内部有一个加热元件，通常是电热丝或者电热管，通过电流加热来加热内胆。

1.2 当电饭煲内部的温度低于设定的温度时，加热元件会自动加热，直至温度达到设定值住手加热。

1.3 加热原理是电饭煲能够将水加热至沸腾状态，从而煮熟米饭。

二、蒸汽循环原理2.1 在加热的过程中，水会被加热至沸腾，产生大量蒸汽。

2.2 蒸汽会通过电饭煲内部的蒸汽孔进入蒸汽管道，然后通过蒸汽孔释放到外部。

2.3 蒸汽循环原理使得电饭煲内部的温度均匀，确保米饭能够被均匀煮熟。

三、恒温原理3.1 电饭煲内部配有恒温控制器，能够实时监测内部温度。

3.2 当内部温度超过设定值时，恒温控制器会住手加热元件的工作，保持恒温状态。

3.3 恒温原理使得电饭煲能够在煮熟米饭后自动转入保温状态，保持米饭的温度和口感。

四、保护原理4.1 电饭煲内部还配有多重保护装置，如过热保护、干烧保护等。

4.2 过热保护能够在温度过高时住手加热元件的工作，避免发生火灾事故。

4.3 干烧保护能够在没有水的情况下住手加热元件的工作，避免损坏电饭煲。

五、原理图5.1 电饭煲的原理图通常包括加热元件、恒温控制器、蒸汽管道等部件。

5.2 原理图能够清晰地展示电饭煲内部各部件的连接和工作原理。

5.3 通过原理图，用户可以更直观地了解电饭煲的工作原理，方便维修和保养。

总结：电饭煲的工作原理包括加热原理、蒸汽循环原理、恒温原理和保护原理，通过这些原理保证电饭煲能够快速、均匀地煮熟米饭。

同时，原理图能够匡助用户更好地理解电饭煲的内部结构和工作原理，为正确使用和维护电饭煲提供参考依据。

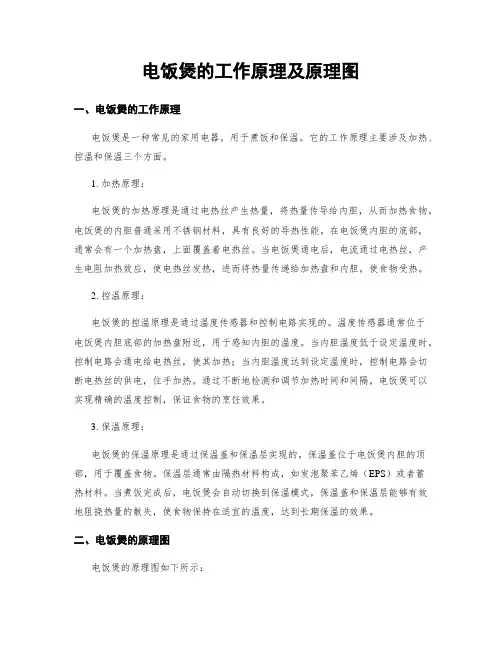

电饭煲的工作原理及原理图一、电饭煲的工作原理电饭煲是一种常见的家用电器，用于煮饭和保温。

它的工作原理主要涉及加热、控温和保温三个方面。

1. 加热原理：电饭煲的加热原理是通过电热丝产生热量，将热量传导给内胆，从而加热食物。

电饭煲的内胆普通采用不锈钢材料，具有良好的导热性能。

在电饭煲内胆的底部，通常会有一个加热盘，上面覆盖着电热丝。

当电饭煲通电后，电流通过电热丝，产生电阻加热效应，使电热丝发热，进而将热量传递给加热盘和内胆，使食物受热。

2. 控温原理：电饭煲的控温原理是通过温度传感器和控制电路实现的。

温度传感器通常位于电饭煲内胆底部的加热盘附近，用于感知内胆的温度。

当内胆温度低于设定温度时，控制电路会通电给电热丝，使其加热；当内胆温度达到设定温度时，控制电路会切断电热丝的供电，住手加热。

通过不断地检测和调节加热时间和间隔，电饭煲可以实现精确的温度控制，保证食物的烹饪效果。

3. 保温原理：电饭煲的保温原理是通过保温盖和保温层实现的。

保温盖位于电饭煲内胆的顶部，用于覆盖食物。

保温层通常由隔热材料构成，如发泡聚苯乙烯（EPS）或者蓄热材料。

当煮饭完成后，电饭煲会自动切换到保温模式，保温盖和保温层能够有效地阻挠热量的散失，使食物保持在适宜的温度，达到长期保温的效果。

二、电饭煲的原理图电饭煲的原理图如下所示：[原理图]1. 电源模块：负责将交流电源转换为适合电饭煲工作的直流电源。

通常包括变压器、整流电路和滤波电路。

2. 控制模块：包括主控芯片、温度传感器和控制电路。

主控芯片负责接收用户的操作指令，控制加热和保温功能的开关，并实时监测内胆温度。

温度传感器负责感知内胆温度，并将温度信号传输给主控芯片。

控制电路根据主控芯片的指令，控制加热盘和保温层的供电。

3. 加热模块：包括电热丝、加热盘和导热材料。

电热丝通过电流加热，产生热量。

加热盘位于内胆底部，接收电热丝传递的热量，并将热量传导给内胆和食物。

导热材料具有良好的导热性能，能够提高加热效率。

电饭煲的工作原理及原理图电饭煲是一种常见的家用电器，广泛应用于煮饭和保温食物。

它的工作原理主要涉及加热、感应和控制三个方面。

本文将详细介绍电饭煲的工作原理及原理图。

一、工作原理1. 加热原理：电饭煲的加热原理是通过利用电能将电能转化为热能，进而将热能传递给内胆，使其加热。

电饭煲内部通常有一个加热盘，通过加热盘将热能传递给内胆。

加热盘是由电阻丝制成的，当通电时，电阻丝会发热，从而使加热盘加热。

内胆则通过加热盘的传热作用，使米饭受热并煮熟。

2. 感应原理：电饭煲通常配备了感应器，用于感知内胆的温度。

感应器可以是温度传感器或热敏电阻。

当内胆的温度低于设定的温度时，感应器会发出信号，启动加热盘进行加热。

当内胆的温度达到设定的温度时，感应器会停止加热，以避免过热。

3. 控制原理：电饭煲的控制原理是通过控制器对加热盘的加热进行调节，以达到煮饭和保温的目的。

控制器通常由微处理器和相关电路组成。

微处理器可以接收来自感应器的信号，并根据设定的程序进行计算和控制。

通过控制器，用户可以设置煮饭的时间和温度，并监控整个加热过程。

二、原理图以下是电饭煲的简化原理图，用于说明电饭煲的基本电路结构和连接方式。

1. 电源部分：电饭煲的电源部分通常由插头、电源开关和保险丝组成。

插头用于连接电源，电源开关用于控制电饭煲的通电和断电，保险丝则用于过载保护，以防止电饭煲损坏。

2. 控制部分：电饭煲的控制部分包括控制器、按键和显示屏。

控制器是电饭煲的核心部件，负责接收和处理来自感应器的信号，并根据设定的程序进行控制。

按键用于设置煮饭的时间和温度等参数，显示屏则用于显示当前的工作状态和设置参数。

3. 加热部分：电饭煲的加热部分由加热盘和加热盘电路组成。

加热盘电路通常包括电阻丝、继电器和温度传感器等元件。

电阻丝通过加热盘电路接通电源，发热并将热能传递给加热盘。

继电器用于控制电阻丝的通断，温度传感器用于感知内胆的温度。

4. 保温部分：电饭煲的保温部分由保温盘和保温电路组成。

电饭煲的工作原理及原理图电饭煲是一种常见的厨房电器，它通过特定的工作原理来加热、蒸煮和保温食物。

本文将详细介绍电饭煲的工作原理，并提供相应的原理图以便更好地理解。

一、工作原理1. 加热原理：电饭煲的主要部件是加热盘和内胆。

当电饭煲通电后，加热盘开始加热，通过传导和对流的方式将热量传递给内胆。

内胆中的水分吸收热量并升温，使米饭得以煮熟。

2. 控温原理：电饭煲内部配有温度传感器和控制电路。

温度传感器可以实时感知内胆的温度变化，将这些信息传递给控制电路。

控制电路根据设定的温度和时间要求，通过控制加热盘的功率来调节内胆的温度，保证米饭的煮熟和保温过程。

3. 蒸煮原理：电饭煲通常配有蒸煮功能，可以同时蒸煮其他食物。

蒸煮原理与加热原理类似，通过加热盘将热量传递给蒸煮盘，使食物蒸熟。

4. 保温原理：电饭煲在煮熟米饭后会自动切换到保温模式。

保温模式下，加热盘会以较低的功率持续加热内胆，使米饭保持适宜的温度，避免过熟或变凉。

二、原理图以下是一个简化的电饭煲原理图，用于说明电饭煲的内部结构和工作原理：```[电源] --- [控制电路] --- [加热盘]|||[温度传感器]|||[内胆/蒸煮盘]```在原理图中，电源为电饭煲提供电能。

控制电路连接温度传感器和加热盘，通过控制加热盘的功率来调节内胆的温度。

内胆和蒸煮盘是用于放置食物的部件，它们与加热盘相连，通过传导和对流的方式实现加热和蒸煮。

三、总结电饭煲的工作原理主要包括加热、控温、蒸煮和保温。

通过加热盘和内胆的相互作用，米饭可以在适当的温度下煮熟，并在保温模式下保持适宜的温度。

蒸煮功能则使电饭煲具备同时烹饪多种食物的能力。

以上是电饭煲的工作原理及原理图的详细介绍。

希望能对您了解电饭煲的工作原理有所帮助。

如需了解更多相关信息，请随时提问。

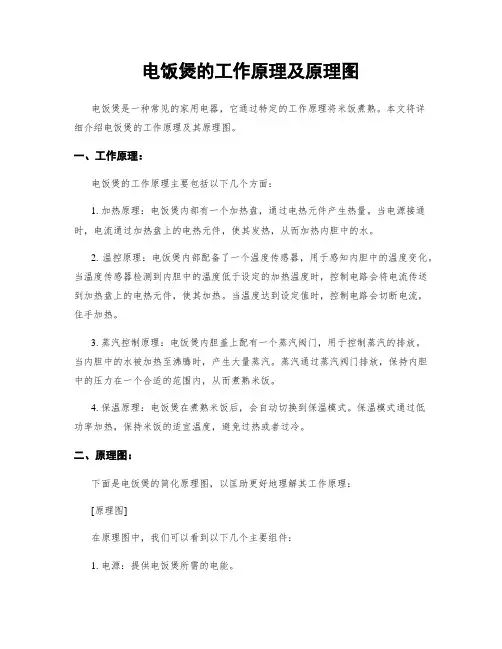

电饭煲的工作原理及原理图电饭煲是一种常见的家用电器，它通过特定的工作原理将米饭煮熟。

本文将详细介绍电饭煲的工作原理及其原理图。

一、工作原理：电饭煲的工作原理主要包括以下几个方面：1. 加热原理：电饭煲内部有一个加热盘，通过电热元件产生热量。

当电源接通时，电流通过加热盘上的电热元件，使其发热，从而加热内胆中的水。

2. 温控原理：电饭煲内部配备了一个温度传感器，用于感知内胆中的温度变化。

当温度传感器检测到内胆中的温度低于设定的加热温度时，控制电路会将电流传送到加热盘上的电热元件，使其加热。

当温度达到设定值时，控制电路会切断电流，住手加热。

3. 蒸汽控制原理：电饭煲内胆盖上配有一个蒸汽阀门，用于控制蒸汽的排放。

当内胆中的水被加热至沸腾时，产生大量蒸汽。

蒸汽通过蒸汽阀门排放，保持内胆中的压力在一个合适的范围内，从而煮熟米饭。

4. 保温原理：电饭煲在煮熟米饭后，会自动切换到保温模式。

保温模式通过低功率加热，保持米饭的适宜温度，避免过热或者过冷。

二、原理图：下面是电饭煲的简化原理图，以匡助更好地理解其工作原理：[原理图]在原理图中，我们可以看到以下几个主要组件：1. 电源：提供电饭煲所需的电能。

2. 开关：用于控制电源的接通和断开。

3. 控制电路：包括温度传感器、控制芯片等，用于感知温度变化并控制加热盘的工作。

4. 加热盘：通过电热元件产生热量，加热内胆中的水。

5. 温度传感器：感知内胆中的温度变化，并将信号传送给控制电路。

6. 内胆：用于盛放米饭和水，接受加热盘的加热。

7. 蒸汽阀门：控制蒸汽的排放，维持内胆中的压力。

8. 保温装置：通过低功率加热，保持米饭的适宜温度。

三、总结：电饭煲通过加热盘的加热和温度控制，将米饭煮熟。

它的工作原理主要包括加热原理、温控原理、蒸汽控制原理和保温原理。

通过温度传感器和控制电路的协调工作，电饭煲能够自动控制加热盘的加热时间和温度，从而煮出美味的米饭。

希翼本文能够对您理解电饭煲的工作原理提供匡助。

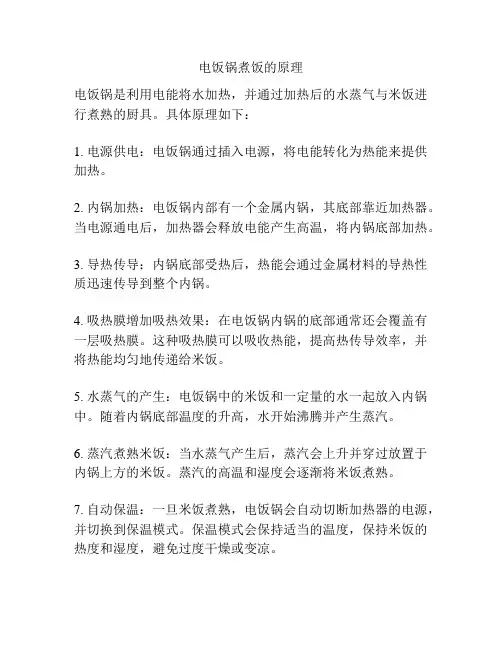

电饭锅煮饭的原理
电饭锅是利用电能将水加热，并通过加热后的水蒸气与米饭进行煮熟的厨具。

具体原理如下：
1. 电源供电：电饭锅通过插入电源，将电能转化为热能来提供加热。

2. 内锅加热：电饭锅内部有一个金属内锅，其底部靠近加热器。

当电源通电后，加热器会释放电能产生高温，将内锅底部加热。

3. 导热传导：内锅底部受热后，热能会通过金属材料的导热性质迅速传导到整个内锅。

4. 吸热膜增加吸热效果：在电饭锅内锅的底部通常还会覆盖有一层吸热膜。

这种吸热膜可以吸收热能，提高热传导效率，并将热能均匀地传递给米饭。

5. 水蒸气的产生：电饭锅中的米饭和一定量的水一起放入内锅中。

随着内锅底部温度的升高，水开始沸腾并产生蒸汽。

6. 蒸汽煮熟米饭：当水蒸气产生后，蒸汽会上升并穿过放置于内锅上方的米饭。

蒸汽的高温和湿度会逐渐将米饭煮熟。

7. 自动保温：一旦米饭煮熟，电饭锅会自动切断加热器的电源，并切换到保温模式。

保温模式会保持适当的温度，保持米饭的热度和湿度，避免过度干燥或变凉。

总结：电饭锅通过电能转化为热能，利用加热器加热内锅底部，导热传导使整个内锅加热，通过吸热膜增加吸热效果，使水蒸气产生并煮熟米饭。

最后，自动切换到保温模式，保持米饭的温度和湿度。

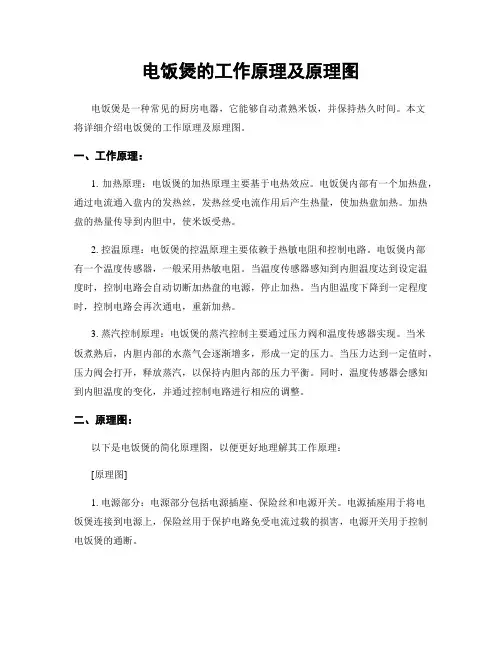

电饭煲的工作原理及原理图电饭煲是一种常见的厨房电器，它能够自动煮熟米饭，并保持热久时间。

本文将详细介绍电饭煲的工作原理及原理图。

一、工作原理：1. 加热原理：电饭煲的加热原理主要基于电热效应。

电饭煲内部有一个加热盘，通过电流通入盘内的发热丝，发热丝受电流作用后产生热量，使加热盘加热。

加热盘的热量传导到内胆中，使米饭受热。

2. 控温原理：电饭煲的控温原理主要依赖于热敏电阻和控制电路。

电饭煲内部有一个温度传感器，一般采用热敏电阻。

当温度传感器感知到内胆温度达到设定温度时，控制电路会自动切断加热盘的电源，停止加热。

当内胆温度下降到一定程度时，控制电路会再次通电，重新加热。

3. 蒸汽控制原理：电饭煲的蒸汽控制主要通过压力阀和温度传感器实现。

当米饭煮熟后，内胆内部的水蒸气会逐渐增多，形成一定的压力。

当压力达到一定值时，压力阀会打开，释放蒸汽，以保持内胆内部的压力平衡。

同时，温度传感器会感知到内胆温度的变化，并通过控制电路进行相应的调整。

二、原理图：以下是电饭煲的简化原理图，以便更好地理解其工作原理：[原理图]1. 电源部分：电源部分包括电源插座、保险丝和电源开关。

电源插座用于将电饭煲连接到电源上，保险丝用于保护电路免受电流过载的损害，电源开关用于控制电饭煲的通断。

2. 控制电路部分：控制电路部分包括温度传感器、计时器和控制芯片。

温度传感器用于感知内胆温度的变化，计时器用于设定烹饪时间，控制芯片用于接收温度传感器和计时器的信号，并控制加热盘的通断。

3. 加热部分：加热部分包括加热盘和发热丝。

发热丝通过电流加热，产生热量，使加热盘加热。

加热盘的热量传导到内胆中，使米饭受热。

4. 蒸汽控制部分：蒸汽控制部分包括压力阀和蒸汽孔。

当内胆内部的水蒸气增多，形成一定的压力时，压力阀会打开，释放蒸汽，以保持内胆内部的压力平衡。

蒸汽孔用于排出蒸汽。

以上是电饭煲的工作原理及原理图的详细介绍。

电饭煲通过加热盘的加热和控制电路的控温，实现对米饭的煮熟和保温。

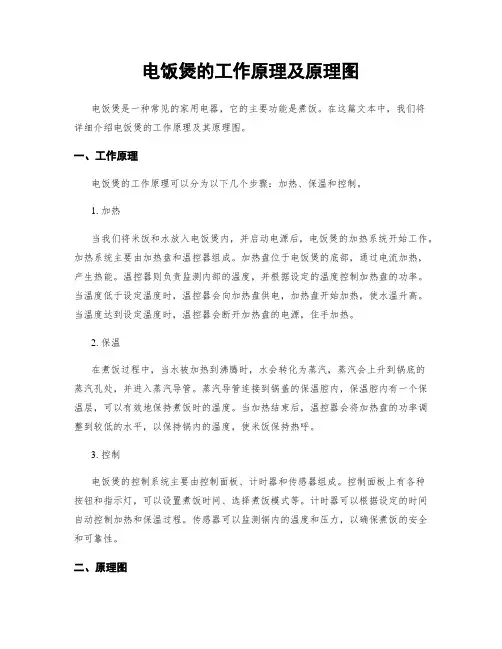

电饭煲的工作原理及原理图电饭煲是一种常见的家用电器，它的主要功能是煮饭。

在这篇文本中，我们将详细介绍电饭煲的工作原理及其原理图。

一、工作原理电饭煲的工作原理可以分为以下几个步骤：加热、保温和控制。

1. 加热当我们将米饭和水放入电饭煲内，并启动电源后，电饭煲的加热系统开始工作。

加热系统主要由加热盘和温控器组成。

加热盘位于电饭煲的底部，通过电流加热，产生热能。

温控器则负责监测内部的温度，并根据设定的温度控制加热盘的功率。

当温度低于设定温度时，温控器会向加热盘供电，加热盘开始加热，使水温升高。

当温度达到设定温度时，温控器会断开加热盘的电源，住手加热。

2. 保温在煮饭过程中，当水被加热到沸腾时，水会转化为蒸汽，蒸汽会上升到锅底的蒸汽孔处，并进入蒸汽导管。

蒸汽导管连接到锅盖的保温腔内，保温腔内有一个保温层，可以有效地保持煮饭时的温度。

当加热结束后，温控器会将加热盘的功率调整到较低的水平，以保持锅内的温度，使米饭保持热呼。

3. 控制电饭煲的控制系统主要由控制面板、计时器和传感器组成。

控制面板上有各种按钮和指示灯，可以设置煮饭时间、选择煮饭模式等。

计时器可以根据设定的时间自动控制加热和保温过程。

传感器可以监测锅内的温度和压力，以确保煮饭的安全和可靠性。

二、原理图电饭煲的原理图如下所示：1. 加热系统：包括加热盘和温控器。

加热盘通过电源供电，温控器通过传感器监测温度，并控制加热盘的功率。

2. 保温系统：包括蒸汽导管、保温腔和保温层。

蒸汽通过蒸汽导管进入保温腔，保温层可以有效地保持煮饭时的温度。

3. 控制系统：包括控制面板、计时器和传感器。

控制面板上的按钮和指示灯可以设置煮饭时间和模式，计时器可以自动控制加热和保温过程，传感器可以监测温度和压力。

三、总结电饭煲的工作原理是通过加热系统加热水和米饭，保温系统保持煮饭时的温度，控制系统控制加热和保温过程。

通过这些步骤，电饭煲可以快速、安全地煮饭，为我们提供美味可口的米饭。

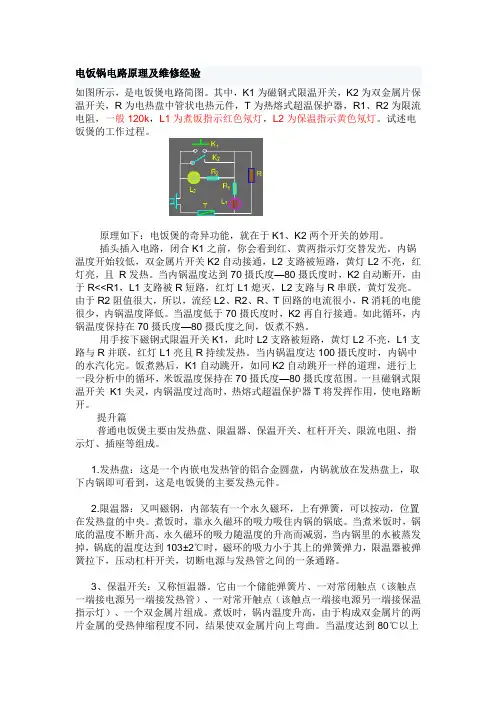

电饭锅电路原理及维修经验如图所示，是电饭煲电路简图。

其中，K1为磁钢式限温开关，K2为双金属片保温开关，R为电热盘中管状电热元件，T为热熔式超温保护器，R1、R2为限流电阻，一般120k，L1为煮饭指示红色氖灯，L2为保温指示黄色氖灯。

试述电饭煲的工作过程。

原理如下：电饭煲的奇异功能，就在于K1、K2两个开关的妙用。

插头插入电路，闭合K1之前，你会看到红、黄两指示灯交替发光。

内锅温度开始较低，双金属片开关K2自动接通，L2支路被短路，黄灯L2不亮，红灯亮，且R发热。

当内锅温度达到70摄氏度—80摄氏度时，K2自动断开，由于R<<R1，L1支路被R短路，红灯L1熄灭，L2支路与R串联，黄灯发亮。

由于R2阻值很大，所以，流经L2、R2、R、T回路的电流很小，R消耗的电能很少，内锅温度降低。

当温度低于70摄氏度时，K2再自行接通。

如此循环，内锅温度保持在70摄氏度—80摄氏度之间，饭煮不熟。

用手按下磁钢式限温开关K1，此时L2支路被短路，黄灯L2不亮，L1支路与R并联，红灯L1亮且R持续发热。

当内锅温度达100摄氏度时，内锅中的水汽化完。

饭煮熟后，K1自动跳开，如同K2自动跳开一样的道理，进行上一段分析中的循环，米饭温度保持在70摄氏度—80摄氏度范围。

一旦磁钢式限温开关K1失灵，内锅温度过高时，热熔式超温保护器T将发挥作用，使电路断开。

提升篇普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。

1.发热盘：这是一个内嵌电发热管的铝合金圆盘，内锅就放在发热盘上，取下内锅即可看到，这是电饭煲的主要发热元件。

2.限温器：又叫磁钢，内部装有一个永久磁环，上有弹簧，可以按动，位置在发热盘的中央。

煮饭时，靠永久磁环的吸力吸住内锅的锅底。

当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2℃时，磁环的吸力小于其上的弹簧弹力，限温器被弹簧拉下，压动杠杆开关，切断电源与发热管之间的一条通路。

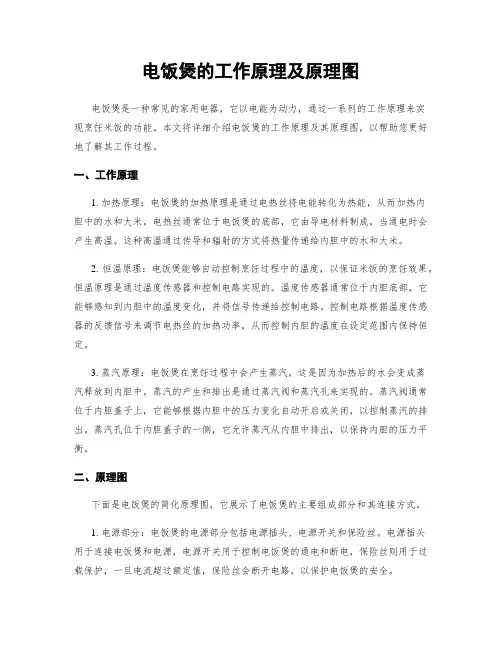

电饭煲的工作原理及原理图电饭煲是一种常见的家用电器，它以电能为动力，通过一系列的工作原理来实现烹饪米饭的功能。

本文将详细介绍电饭煲的工作原理及其原理图，以帮助您更好地了解其工作过程。

一、工作原理1. 加热原理：电饭煲的加热原理是通过电热丝将电能转化为热能，从而加热内胆中的水和大米。

电热丝通常位于电饭煲的底部，它由导电材料制成，当通电时会产生高温。

这种高温通过传导和辐射的方式将热量传递给内胆中的水和大米。

2. 恒温原理：电饭煲能够自动控制烹饪过程中的温度，以保证米饭的烹饪效果。

恒温原理是通过温度传感器和控制电路实现的。

温度传感器通常位于内胆底部，它能够感知到内胆中的温度变化，并将信号传递给控制电路。

控制电路根据温度传感器的反馈信号来调节电热丝的加热功率，从而控制内胆的温度在设定范围内保持恒定。

3. 蒸汽原理：电饭煲在烹饪过程中会产生蒸汽，这是因为加热后的水会变成蒸汽释放到内胆中。

蒸汽的产生和排出是通过蒸汽阀和蒸汽孔来实现的。

蒸汽阀通常位于内胆盖子上，它能够根据内胆中的压力变化自动开启或关闭，以控制蒸汽的排出。

蒸汽孔位于内胆盖子的一侧，它允许蒸汽从内胆中排出，以保持内胆的压力平衡。

二、原理图下面是电饭煲的简化原理图，它展示了电饭煲的主要组成部分和其连接方式。

1. 电源部分：电饭煲的电源部分包括电源插头、电源开关和保险丝。

电源插头用于连接电饭煲和电源，电源开关用于控制电饭煲的通电和断电，保险丝则用于过载保护，一旦电流超过额定值，保险丝会断开电路，以保护电饭煲的安全。

2. 控制电路部分：控制电路是电饭煲的核心部分，它包括温度传感器、控制芯片和显示屏。

温度传感器用于感知内胆中的温度变化，并将信号传递给控制芯片。

控制芯片根据温度传感器的反馈信号来控制电热丝的加热功率，以实现温度的恒定。

显示屏用于显示电饭煲的工作状态和烹饪时间等信息。

3. 加热部分：加热部分由电热丝和加热盘组成。

电热丝位于电饭煲的底部，它通过导电材料制成，当通电时会产生高温。

电饭煲的工作原理及原理图电饭煲是一种家用电器，主要用于煮饭和保温。

它的工作原理是通过利用电热加热元件将水加热至沸腾，然后转入保温模式以保持食物温热的状态。

下面将详细介绍电饭煲的工作原理及原理图。

一、电饭煲的工作原理1. 加热元件：电饭煲的加热元件通常采用电热管或加热盘。

电热管是一种导电材料制成的管状元件，通过电流通过电热管产生热量。

加热盘则是通过电流通过盘状元件产生热量。

这些加热元件通常位于电饭煲的底部，与内胆接触。

2. 温控装置：电饭煲内部还配备了温控装置，用于控制加热元件的温度。

温控装置通常包括温度传感器和控制电路。

温度传感器负责检测内胆的温度，一旦温度达到设定值，传感器会向控制电路发送信号，控制电路则会切断加热元件的电流，以保持温度稳定。

3. 保温装置：电饭煲的保温装置用于保持煮熟的食物温热状态。

保温装置通常由保温盖和保温层组成。

保温盖密封内胆，防止热量散失。

保温层则是一种隔热材料，能够有效地阻止热量传递到外部环境。

二、电饭煲的原理图以下是一种常见的电饭煲的原理图，用于说明其内部电路的工作原理。

1. 电源电路：电饭煲的电源电路主要由电源插头、开关、保险丝和变压器组成。

电源插头用于连接电饭煲与电源，开关用于控制电饭煲的开关机，保险丝则是一种安全装置，一旦电流过大或故障，保险丝会自动断开电路，起到保护作用。

变压器用于将电源的交流电转换为电饭煲所需的直流电。

2. 控制电路：控制电路是电饭煲的核心部分，它由控制芯片、温度传感器和继电器组成。

控制芯片负责接收温度传感器的信号，并根据设定的温度控制策略来控制继电器的开关状态。

继电器则用于控制加热元件的电流通断，以实现温度的控制。

3. 加热元件：加热元件包括电热管和加热盘。

电热管通过控制电路的控制，接通电流产生热量，从而加热内胆中的水。

加热盘也是通过电流产生热量，实现加热的目的。

4. 温度传感器：温度传感器通常采用热敏电阻或热敏电偶作为敏感元件，能够根据温度的变化产生相应的电阻或电压信号。

电饭煲的工作原理及原理图电饭煲是一种常见的家用电器，它能够自动煮熟米饭，并保持温热状态。

下面将详细介绍电饭煲的工作原理及原理图。

一、工作原理1. 加热原理：电饭煲的加热原理主要依靠电热丝或电热盘。

当电源接通后，电流通过电热丝或电热盘，产生热量。

这些热量传导到内胆中，使水温升高。

2. 感温控制：电饭煲内部设有感温控制装置，通常是一个温度传感器。

当内胆中的水温达到设定的温度时，温度传感器会将信号发送给控制电路。

3. 控制电路：控制电路是电饭煲的核心部分，它接收来自温度传感器的信号，并控制加热元件的工作状态。

当温度传感器检测到水温低于设定温度时，控制电路会打开加热元件，加热内胆中的水。

当水温达到设定温度时，控制电路会关闭加热元件，停止加热。

4. 蒸汽控制：电饭煲内部设有一个蒸汽孔，用于排放蒸汽。

当水温升高，水开始沸腾产生蒸汽，蒸汽通过蒸汽孔排出。

当水分被完全蒸发后，蒸汽孔会关闭，避免水分外溢。

5. 保温功能：电饭煲还具有保温功能，它通过保温装置将加热丝或电热盘与内胆之间隔开，减少热量的散失。

当水温达到设定温度后，控制电路会将加热元件切换到保温模式，保持米饭的温热状态。

二、原理图电饭煲的原理图如下所示：[图片]1. 电源：连接电饭煲与电源之间的电线，提供工作所需的电能。

2. 加热丝或电热盘：通过电流加热，产生热量，使水温升高。

3. 温度传感器：检测内胆中的水温，并将信号发送给控制电路。

4. 控制电路：接收温度传感器的信号，控制加热元件的工作状态。

5. 蒸汽孔：用于排放蒸汽，避免水分外溢。

6. 保温装置：隔开加热丝或电热盘与内胆之间，减少热量的散失。

三、总结电饭煲的工作原理主要依靠加热丝或电热盘产生热量，温度传感器检测水温，并通过控制电路控制加热元件的工作状态。

蒸汽孔用于排放蒸汽，保温装置减少热量散失，保持米饭的温热状态。

以上是电饭煲的工作原理及原理图的详细介绍。

电饭煲的工作原理及原理图电饭煲是一种家用电器，用于煮饭和保温。

它通过一系列的电子设备和传感器来控制加热和保温过程，以确保饭菜的烹饪质量和口感。

本文将详细介绍电饭煲的工作原理及原理图，以便更好地了解它的工作原理。

一、工作原理1. 加热原理电饭煲的加热原理是利用电热丝将电能转化为热能，从而加热内胆中的水。

当电饭煲开始工作时，电流通过电热丝，电热丝就会发热。

内胆中的水被加热后，水温逐渐升高。

2. 温控原理为了确保饭菜的烹饪质量，电饭煲配备了温控装置。

温控装置主要由温度传感器和控制电路组成。

温度传感器可以感知内胆中的水温，并将信号传递给控制电路。

控制电路根据传感器的信号来控制电饭煲的加热功率，以保持水温在适宜的范围内。

3. 烹饪原理电饭煲的烹饪原理是根据水的沸腾温度来控制烹饪时间。

当水温升高到一定程度时，水开始沸腾，此时电饭煲会自动切换到保温模式。

在保温模式下，电饭煲会维持水温在恒定的范围内，以保持饭菜的热度和湿度。

4. 保温原理电饭煲的保温原理是利用保温装置将加热后的饭菜保持在适宜的温度。

保温装置主要由保温罩和保温层组成。

保温罩可以防止热量散失，保温层则可以隔热，使内胆中的饭菜保持温热状态。

二、原理图电饭煲的原理图如下所示：[原理图]1. 电源部分：电源部分主要包括插头、电源开关和保险丝。

插头用于将电饭煲连接到电源，电源开关用于控制电饭煲的开关机，保险丝则用于保护电饭煲免受电流过大的损坏。

2. 控制电路部分：控制电路部分包括主控芯片、温度传感器和按键开关。

主控芯片负责接收和处理温度传感器的信号，并根据信号来控制加热功率。

温度传感器用于感知内胆中的水温，按键开关则用于设置烹饪时间和模式。

3. 加热部分：加热部分主要由电热丝和加热盘组成。

电热丝负责将电能转化为热能，加热盘则将热能传递给内胆中的水。

4. 保温装置部分：保温装置部分包括保温罩和保温层。

保温罩用于防止热量散失，保温层则用于隔热，使内胆中的饭菜保持温热状态。

电饭煲的工作原理及原理图普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。

1、发热盘：这是电饭煲的主要发热元件。

这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。

2、限温器：又叫磁钢。

它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。

煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。

3、保温开关：又称恒温器。

它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。

煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。

当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。

当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。

如此反复，即达到保温效果。

4、杠杆开关：该开关完全是机械结构，有一个常开触点。

煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。

饭好时，限温器弹下，带动杠杆开关，使触点断开。

此后发热管仅受保温开关控制。

5、限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。

常用的限流电阻为185C 5A或10A（根据电饭煲功率而定）。

限流电阻是保护发热管的关键元件，有能用导线代替。

图不好在网上画出自己想一下很简单的参考资料：/dfb.htm网上豪华自动电饭煲（锅）·煮饭-插上电源线，按下煮饭按钮，磁钢限温器吸合，带动磁钢杠杆，使微动开关从断开状态转到闭合状态，从而接通电热盘的电源，电热盘上电发热，由于热盘与内锅充分接触，热量很快传导到内锅，内锅也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器温度达到平衡，维持沸腾一段时间后，内锅里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，内锅底部会以较快的速度，由100℃上升到103℃±2℃，相应磁钢限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开电热盘的电源，从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。

电饭锅接线原理
电饭锅的接线原理是由电源线、控制开关和加热元件组成。

电源线连接电饭锅的主机和电源插座，将电能传输至电饭锅内部。

控制开关通常有两个档位，分别是煮饭和保温档。

控制开关的原理是通过转动或按压来打开或关闭电路，以控制加热元件的工作状态。

加热元件是电饭锅的核心部件，一般由加热管或发热盘组成。

加热管内部有一根电阻丝，通过加热管产生的电阻发热，并将热量传递给饭锅内的米饭。

发热盘则通过电能转化为热能，使饭锅内的底部均匀加热。

在加热元件与电源线之间，通常会安装一个温度传感器，用来检测饭锅内的温度。

当饭锅内温度升高到一定程度时，温度传感器会发出信号，控制开关将加热元件切换到保温档位，保持饭锅内的温度在一定范围。

除了以上基本原理，电饭锅还可能配备其他辅助功能，如定时和预约煮饭功能。

这些功能通常通过内部的电子控制模块来实现，电子控制模块会通过触摸按键或旋钮来控制各项功能的开启和关闭。

总的来说，电饭锅的接线原理是通过电源线将电能传输到加热元件，控制开关可以控制加热元件的工作状态，温度传感器用来监测饭锅内温度并控制保温功能。

通过这些电路的配合，电饭锅可以实现煮饭、保温等功能。

电饭煲的电气原理
电饭煲的电气原理是利用电能将水加热并使其沸腾，进而将米饭煮熟。

电饭煲的主要组成部分包括加热器、温控器、保温层和电源线等。

当电饭煲插入电源后，电流通过电源线进入加热器。

加热器通常采用电热丝或电磁线圈，能够将电能转化为热能。

加热器被放置在电饭煲内部的煲体底部，使其能够和饭粒直接接触。

温控器用于监测和控制电饭煲的温度。

温控器通常是一种敏感的热敏电阻或热敏电偶，它会随着温度的变化发生电阻或电压的变化。

当温度过低时，温控器将发送信号给电路板，电路板会向加热器发送电流来加热饭煲。

当温度达到设定的温度时，温控器会关闭电流，停止加热。

除了加热器和温控器外，电饭煲还包含一个保温层，通常是由隔热材料构成的。

这一层的作用是保持煲内温度，让米饭在煮熟后保持温热状态。

总之，电饭煲的电气原理是将电能转化为热能，通过加热器将水加热至沸腾点，进而将米饭煮熟，并通过温控器控制温度，保温层保持煲内温度。

电饭煲的跳闸原理电饭煲是我们日常生活中常见的厨房电器之一，它能够方便地煮饭。

然而，有时候我们使用电饭煲时会遇到跳闸的情况，导致无法正常工作。

那么，电饭煲的跳闸原理是什么呢？我们需要了解电饭煲的工作原理。

电饭煲内部有一个加热盘，通过加热盘的加热作用，将内部的水加热到沸腾状态，从而煮熟米饭。

在加热的过程中，电饭煲会消耗大量的电能，这就需要一个保护机制来防止电路过载，从而引发火灾等危险情况。

电饭煲的跳闸原理主要是基于过流保护和温度保护两个方面。

过流保护是指当电饭煲内部的电流超过额定值时，会触发保险丝或热断路器，使电路中断，起到保护作用。

温度保护是指当电饭煲内部温度过高时，会触发温度传感器，使电路中断，以防止过热引发火灾等危险。

具体来说，当我们使用电饭煲煮饭时，首先将电源插头插入插座，通电后，电流从电源通过电线进入电饭煲的电路中。

在正常情况下，电流会通过控制器和加热盘，加热盘的发热元件会将电能转化为热能，从而加热内部的水。

然而，当电饭煲工作过程中出现异常情况时，比如加热盘损坏或发生短路，导致电流突然增大，超过了电饭煲设计的额定电流。

这时，过流保护机制就会起作用。

过流保护器会检测电流的大小，一旦超过额定值，保险丝或热断路器就会迅速熔断，切断电路，使电饭煲停止工作，避免进一步的损坏或危险。

温度保护也是电饭煲跳闸的原因之一。

在正常情况下，电饭煲工作时会产生一定的热量，而温度传感器会监测电饭煲内部的温度。

如果温度传感器检测到温度异常高于额定值，就会触发保护机制，切断电路，防止电饭煲发生过热现象。

总结起来，电饭煲的跳闸原理主要包括过流保护和温度保护两个方面。

过流保护是为了防止电流超过额定值，避免电路过载；温度保护是为了防止电饭煲过热，避免引发危险。

这些保护机制的存在，能够有效保障我们使用电饭煲的安全。

在实际使用电饭煲时，如果出现了跳闸的情况，我们应该首先检查电饭煲是否有过流或过热的问题。

可以检查电源线、插头、控制器等部件是否正常，避免因为电路故障导致的跳闸。

电饭煲跳闸原理电饭煲是我们日常生活中常见的厨房电器之一。

当我们使用电饭煲煮饭时，有时会遇到跳闸的情况，导致电饭煲突然停止工作。

那么，电饭煲跳闸的原理是什么呢？我们需要了解电饭煲的工作原理。

电饭煲通过加热盘、保温盘以及温控装置来完成煮饭的功能。

当我们将电饭煲插入电源并按下煮饭按钮时，电饭煲的内部电路开始工作。

在煮饭按钮按下之后，电饭煲的电路会为加热盘供电。

加热盘中有一根发热丝，当电流通过发热丝时，丝材受到电阻加热产生热量，进而传导给内胆，使内胆内的水开始加热。

电饭煲中还有一个保温装置，它位于内胆底部。

当内胆中的水开始煮沸时，保温装置会自动将电流切断，以防止过热。

保温装置起到了一个安全保护的作用。

那么，当电饭煲跳闸时，是什么原因导致的呢？跳闸是指电路中的保险丝或断路器断开，切断电源供应。

电饭煲跳闸有以下几个可能的原因：1. 电源过载：如果我们在使用电饭煲的同时，还连接了其他大功率电器，比如电磁炉、微波炉等，就可能导致电源过载。

当电流超过电路承载能力时，断路器或保险丝就会跳闸，切断电源供应，以保护电路和电器设备的安全。

2. 过热保护：当电饭煲内部温度过高时，保温装置会自动切断电流，以防止过热。

这也是一种安全保护机制。

如果我们在煮饭的过程中，打开电饭煲盖子或频繁开关电源，会导致保温装置误切断电流，从而造成电饭煲跳闸。

3. 电饭煲故障：电饭煲作为一种机械电器，长时间使用后可能会出现一些故障。

比如加热盘的发热丝损坏、保温装置失灵等。

当这些部件出现故障时，会导致电饭煲跳闸。

为了避免电饭煲跳闸，我们可以采取以下措施：1. 合理使用电器：在使用电饭煲的同时，尽量避免连接其他大功率电器，以防止电源过载。

2. 注意使用环境：电饭煲应放置在通风良好、干燥、无阻碍物的地方。

避免将电饭煲放置在潮湿的环境中，以免产生漏电或短路。

3. 注意操作规范：在煮饭的过程中，不要频繁开关电源或打开电饭煲盖子，以免导致保温装置误切断电流。
