arduino控制舵机程序

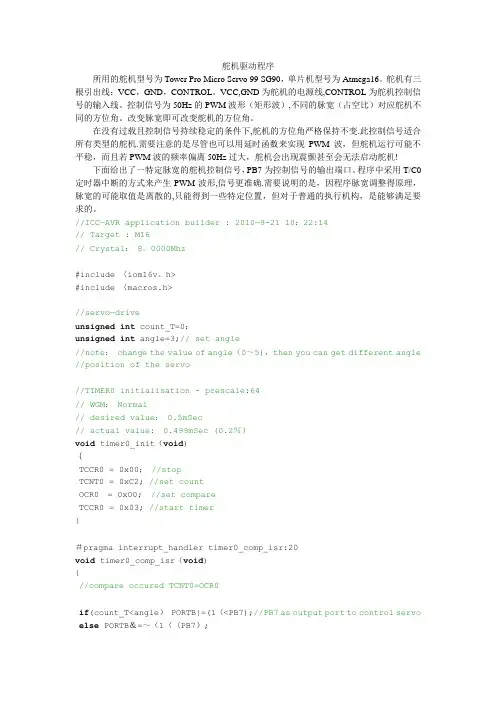

舵机驱动程序所用的舵机型号为Tower Pro Micro Servo 99 SG90，单片机型号为Atmega16。

舵机有三根引出线：VCC，GND，CONTROL。

VCC,GND为舵机的电源线,CONTROL为舵机控制信号的输入线。

控制信号为50Hz的PWM波形（矩形波）,不同的脉宽（占空比）对应舵机不同的方位角。

改变脉宽即可改变舵机的方位角。

在没有过载且控制信号持续稳定的条件下,舵机的方位角严格保持不变.此控制信号适合所有类型的舵机.需要注意的是尽管也可以用延时函数来实现PWM波，但舵机运行可能不平稳，而且若PWM波的频率偏离50Hz过大，舵机会出现震颤甚至会无法启动舵机!下面给出了一特定脉宽的舵机控制信号，PB7为控制信号的输出端口。

程序中采用T/C0定时器中断的方式来产生PWM波形,信号更准确.需要说明的是，因程序脉宽调整得原理，脉宽的可能取值是离散的,只能得到一些特定位置，但对于普通的执行机构，是能够满足要求的。

//ICC—AVR application builder : 2010—9-21 10：22:14// Target : M16// Crystal： 8。

0000Mhz#include 〈iom16v。

h>#include 〈macros.h>//servo—driveunsigned int count_T=0；unsigned int angle=3;// set angle//note： change the value of angle（0～5)，then you can get different angle //position of the servo//TIMER0 initialisation - prescale:64// WGM： Normal// desired value： 0.5mSec// actual value: 0.499mSec (0.2％）void timer0_init（void)｛TCCR0 = 0x00；//stopTCNT0 = 0xC2; //set countOCR0 = 0x00; //set compareTCCR0 = 0x03; //start timer}＃pragma interrupt_handler timer0_comp_isr:20void timer0_comp_isr（void){//compare occured TCNT0=OCR0if(count_T<angle） PORTB|=(1〈<PB7);//PB7 as output port to control servo else PORTB＆=～（1〈〈PB7）;count_T++；count_T%=40；｝//call this routine to initialize all peripherals void init_devices0（void）{//stop errant interrupts until set upCLI（)；//disable all interruptstimer0_init（)；MCUCR = 0x00；GICR = 0x00；TIMSK = 0x02; //timer interrupt sourcesSEI(); //re—enable interrupts//all peripherals are now initialized｝//port initialvoid port_init( ){DDRA = 0x00;DDRB = 0x10； //PB7 as output port to control servo DDRC = 0x00;DDRD = 0x00;PORTA = 0x00;PORTB = 0x00;PORTC = 0x00;PORTD = 0x00;｝void main（）{port_init（）；init_devices0( ）;while（1);}。

arduino舵机控制第一章：引言引言部分将介绍Arduino（亦称为Genuino）舵机控制的背景和意义，舵机的概述，以及本论文的研究目的和框架。

第二章：舵机控制原理及方法本章将介绍舵机的工作原理和控制方法。

首先，对舵机的构成和工作原理进行简要介绍，包括电机、位置反馈和驱动电路等方面。

然后，介绍传统的舵机控制方法，如PWM控制和位置控制，以及最近的一些控制方法，如PID控制和闭环控制。

最后，讨论Arduino对舵机控制的适用性和优势。

第三章：Arduino舵机控制系统设计在本章中，将详细介绍基于Arduino的舵机控制系统的设计。

首先，介绍Arduino的硬件和软件环境，包括Arduino开发板、Arduino IDE编程环境和各种相关的库函数。

然后，介绍舵机的连接方式，包括电源和信号线的连接。

接着，介绍舵机控制系统的软件设计，包括初始化舵机、设定目标位置和控制舵机运动的实现方法。

最后，进行系统功能测试和性能评估。

第四章：实验结果与讨论在这一章中，将介绍本研究设计的Arduino舵机控制系统的实验结果和讨论。

首先，介绍实验的设置和操作步骤。

然后，展示实验结果，包括舵机运动的准确性和控制精度等方面。

最后，对实验结果进行讨论，包括系统性能的评估和改进的建议。

结论本论文研究了Arduino舵机控制的原理、方法和实现，设计了基于Arduino的舵机控制系统，并通过实验验证了系统的可行性和性能。

结果表明，Arduino在舵机控制领域具有优势和应用潜力。

未来的工作可以进一步改进系统性能，并扩展到更广泛的舵机应用领域中。

继续写相关内容:第二章：舵机控制原理及方法2.1 舵机的工作原理舵机是一种能够精确控制角度位置的电机。

它由电机和位置反馈系统组成。

电机通过输出转矩来驱动舵盘转动，而位置反馈系统可以测量舵盘的实际位置，并将实际位置与目标位置进行比较，从而进行相应的修正。

2.2 传统的舵机控制方法传统的舵机控制方法主要包括PWM(Pulse Width Modulation)控制和位置控制。

Arduino入门到精通例程18-舵机控制舵机控制实验舵机是一种位置伺服的驱动器，主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。

其工作原理是由接收机或者单片机发出信号给舵机，其内部有一个基准电路，产生周期为20m，宽度为1.5m的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。

经由电路板上的IC判断转动方向，再驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回信号，判断是否已经到达定位。

适用于那些需要角度不断变化并可以保持的控制系统。

当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。

一般舵机旋转的角度范围是0度到180度。

舵机有很多规格，但所有的舵机都有外接三根线，分别用棕、红、橙三种颜色进行区分，由于舵机品牌不同，颜色也会有所差异，棕色为接地线，红色为电源正极线，橙色为信号线。

舵机的转动的角度是通过调节PWM（脉冲宽度调制）信号的占空比来实现的，标准PWM（脉冲宽度调制）信号的周期固定为20m（50Hz），理论上脉宽分布应在1m到2m之间，但是，事实上脉宽可由0.5m到2.5m之间，脉宽和舵机的转角0°～180°相对应。

有一点值得注意的地方，由于舵机牌子不同，对于同一信号，不同牌子的舵机旋转的角度也会有所不同。

了解了基础知识以后我们就可以来学习控制一个舵机了，本实验所需要的元器件很少只需要舵机一个、跳线一扎就可以了。

RB—412舵机某1面包板跳线某1扎用Arduino控制舵机的方法有两种，一种是通过Arduino的普通数字传感器接口产生占空比不同的方波，模拟产生PWM信号进行舵机定位，第二种是直接利用Arduino自带的Servo函数进行舵机的控制，这种控制方法的优点在于程序编写，缺点是只能控制2路舵机，因为Arduino自带函数只能利用数字9、10接口。

Arduino的驱动能力有限，所以当需要控制1个以上的舵机时需要外接电源。

arduino 舵机控制章节一：引言（约200字）舵机是一种常用的电动装置，广泛应用于机器人、智能家居以及航模等领域，能够实现精确的位置控制。

随着互联网的快速发展，舵机的应用越来越受到重视。

本论文将讨论如何使用Arduino控制舵机，并介绍舵机的工作原理及其在实际应用中的作用。

章节二：舵机的工作原理与控制方式（约300字）舵机由电机、减速器和位置反馈器组成。

当输入电压变化时，电机内部的驱动电路会根据控制信号的占空比来控制电机转动的角度，从而实现位置控制。

舵机的控制方式有PWM控制、串口控制和无线控制等。

其中，PWM控制是最常用和最简单的方式，Arduino可以通过输出PWM信号来控制舵机的角度。

章节三：Arduino舵机控制实现（约300字）为了实现舵机的控制，首先需要连接舵机和Arduino。

舵机通常有三根线，其中一根连接到GND，另外两根分别连接到Arduino的数字输出引脚和5V引脚。

然后，通过Arduino的编程软件，使用analogWrite函数来输出PWM信号，其中的参数可以控制舵机转动的角度。

通过调整参数，可以控制舵机的转动幅度和速度。

章节四：应用案例与展望（约200字）舵机的应用非常广泛，可以用于机器人的运动控制、摄像头的云台控制以及自动化设备的位置调整等。

未来，随着物联网和人工智能的发展，舵机的应用将会越来越多样化和智能化。

例如，可以将舵机与传感器相结合，实现智能家居的远程控制和快速反馈。

此外，舵机的节能性和精确性还有待进一步研究和改进，以满足不同场景和需求的要求。

总结：本论文介绍了Arduino舵机控制的原理和方法，以及其在实际应用中的潜在价值。

通过Arduino的编程软件和适当的连接，我们可以轻松地控制舵机的角度和转动速度。

未来，舵机有望在智能化领域发挥更广泛的作用，为人们带来更多便利和创新。

章节一：引言（约200字）舵机是一种常用的电动装置，广泛应用于机器人、智能家居以及航模等领域，能够实现精确的位置控制。
