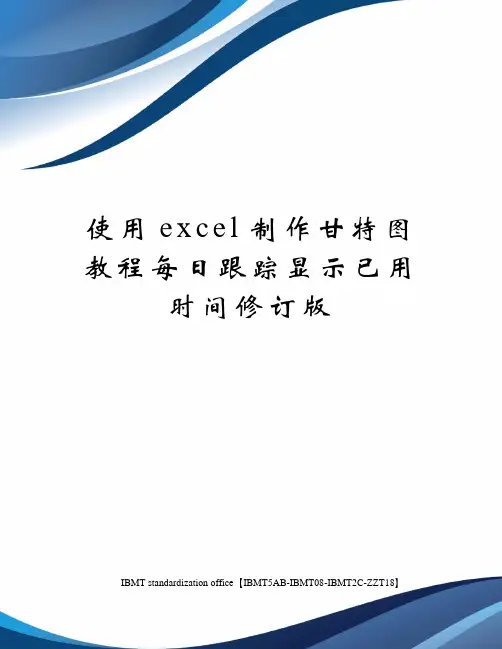

使用e x c e l制作甘特图教程每日跟踪显示已用
时间修订版
IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
使用excel制作甘特图教程
1. 建立一个工作时间表，如下图：
2. 选择任意单元格，然后插入堆积条形图：
3. 右键点击图表区域选择“选择数据”，弹出对话框：
4.把左边的图例项删除，重新依次添加D,E,H,I列的数据，然后右边水平轴标签点击编辑，添加B2—B5单元格，结果如下图：
5. 右击红色条形(实际开始日期)选择“设置数据系列格式”选择“次坐标轴选项”，同样操作用于紫色条形(已用时)。
操作后效果如下：
6. 右击绿色条形(计划用时)选择“设置数据系列格式”调节分类间距，把条形变大，效果如下图：
7. 右击红色条形和蓝色条形，把设置改为无填充和无线条
8. 把最早的日期和最晚的日期的单元格格式中的数字选项改为数值，然后把上下两个横坐标的范围设置为此范围或者稍微改大一点，注意两坐标范围要一致(下图中设置的范围就有偏差)。
效果如下：
9.选择“设计—添加图表元素—坐标轴—次要纵坐标轴”，操作后效果如下：
10. 双击纵坐标轴，在坐标轴选项中选择逆序类别，操作后效果如下：
11.最后，修饰此图，就做出了一个甘特图。
另外，可以在表格内设置函数，使已用时进度条每日更新。
