微波消解仪操作规程一、引言微波消解仪是一种用于样品前处理的仪器，广泛应用于环境监测、食品安全、农产品检测等领域。

本操作规程旨在规范微波消解仪的操作流程，确保操作的准确性和安全性。

二、仪器准备1. 检查仪器是否处于正常工作状态，确认所有仪器部件完好无损。

2. 检查仪器的电源、冷却系统、控制面板等是否正常工作。

3. 检查消解瓶、密封盖、消解舟等耗材是否充足。

三、样品准备1. 根据分析要求，准备待消解的样品，并记录样品的名称、编号等信息。

2. 根据样品性质和分析要求，选择合适的消解方法和消解剂。

3. 将样品称量或者定量注入消解瓶中，注意记录样品的质量或者体积。

四、操作步骤1. 打开仪器电源，确保冷却系统正常运行。

2. 打开控制面板，选择合适的消解程序，并设置消解时间和温度。

3. 打开仪器的门，将消解瓶放入微波消解仪的样品架中，并将门关闭。

4. 按下启动按钮，启动微波消解仪的消解程序。

5. 在消解过程中，注意观察仪器的运行状态，确保温度和压力等参数在合理范围内。

6. 消解结束后，等待仪器冷却至安全温度，然后打开仪器门取出消解瓶。

7. 将消解液转移至适当的容器中，准备进行后续分析。

五、安全注意事项1. 操作人员在操作过程中应佩戴防护手套、护目镜等个人防护装备。

2. 操作人员应注意避免直接接触消解剂，避免溅出或者吸入有害气体。

3. 操作人员应熟悉仪器的紧急停机和应急处理程序，以应对可能浮现的故障情况。

4. 操作结束后，及时清洁仪器和工作区域，确保无残留物和污染物。

六、故障排除1. 若仪器无法正常启动，首先检查电源和冷却系统是否正常工作。

2. 若仪器温度或者压力异常，检查温度传感器、压力传感器等是否正常。

3. 若仪器浮现其他故障，及时联系仪器维修人员进行维修或者更换。

七、记录和报告1. 在操作过程中，及时记录关键参数、操作时间、样品信息等。

2. 操作结束后，整理记录数据，准备相关报告和分析结果。

八、附录1. 操作人员应熟悉微波消解仪的使用说明书，并按照说明书要求进行操作。

微波反应器操作规程
1.在机器下方第一个抽屉取出反应罐（罐上不能做任何标记），微波
能一次反应12个罐，1个是主罐装10ml反应溶剂（探测温度用），把要反应的物质在罐里先溶解好
2.打开微波反应器，移到右边触屏界面，密码为123，进去后点开右
上角（press PREP）,方可打开反应器大门，取出对应数量模具，最好反应罐是能够平分360°，尽量对称。

把反应罐用白色盖子改好，用棕色保护套（与白色固定器能紧密结合）套住，加上两块垫片，装进模具，用力矩扳手扭紧（听到“咔”的一声），把模具连着反应罐装进去
3.主罐的安装大致一样，但是有专门的模具以及垫片，需要装上温
度传感器，把长针一样的传感器顺着垫片孔掺进去，安装进反应器后，传感器的另一头与反应器接口对接（先把探头拔走，用白色塑料壳保护）
4.把主罐跟反应罐都安装好后，移到触屏界面，点击最下方的
试运转，看旋转过程中探头有没有顶开或其他异常，正常后再点
击一次，关上大门。

在Method下方点击，最下方是反应
程序设定，三行分别为升温程序（10min到180℃，最高温度，根据自己反应设置时间温度），反应温度进行时间，最后一行不用管，设置完成，点击“Start”。

5.反应结束后，点击退出，回到初始界面，点击，打
开反应器大门，把装有模具的罐体都拿出放到左边泡沫箱（预先装有冰水）冷却，冷却后，用力矩扳手打开模具，取出反应罐6.最后把反应罐洗干净放回第一个抽屉，模具擦干放回反应器内（按
顺序），关掉反应器。

Mars微波消解仪操作⼿册（详解）Mars微波消解仪操作⼿册（中⽂版）声明：为⽅便相关⼈员使⽤本仪器，本中⽂版操作说明根据英⽂版翻译⽽得。

限于翻译者⽔平有限，相关⼈员在使⽤过程中，还是应完全以英⽂版操作说明为准。

如按照中⽂版操作说明进⾏操作，出现仪器故障，译者对此不负相关责任。

在翻译时，只翻译了操作⼿册部分内容，例如菜单设置、编辑⽅法、调⽤⽅法、删除⽅法等。

其余部分请见原版操作说明。

警告：本仪器不能消解如下样品，未列出的样品并不表⽰在任何条件下使⽤本仪器消解都是安全的。

1、易爆炸样品（TNT，硝酸纤维素等）；2、推进剂（联氨，肼，⾼氯酸铵等）；3、易燃性样品；4、两种样品混在⼀起能⾃燃的（例如：硝酸和酚，硝酸和三⼄胺，硝酸和丙酮等）；5、动物脂肪；6、航空器燃料；7、⼄炔化物；8、⼄⼆醇（例如：⼄烯基⼄⼆醇，丙烯⼄⼆醇等）；9、⾼氯酸盐（例如，⾼氯酸铵，⾼氯酸钾等）；10、醚类化合物；11、油漆类；12、烷烃类；13、酮类。

⼀、CEM⽅法描述CEM公司已在MARS系统⾥存储了⼀些美国EPA的⽅法、微波电源装置测试、以及为⼀些同类样品消解时指导性⽅法。

下⾯就这些⽅法做⼀简要叙述。

1、美国EPA⽅法SW-3015:适合于液体样品的消解；SW-3051:适合于污泥、⼟壤和底泥样品的消解；SW-3052:适合于含硅等样品的消解；NPDES:适合于测定废⽔中重⾦属样品的消解；2、样品⽅法废油-XP-1500铁质⼯具-HP-500聚⼄烯-XP-1500动物-HP-500⽔稻-XP-1500植物1-HP-500植物2-HP-500肥料-Xpress苯⼄烯- Xpress注意：仪器操作者可以编辑修改存储在CEM⽬录下的⽅法，但必须重新命名。

重新命名后的⽅法⾃动保存在⽤户⽬录下。

⼆、注意事项1、本仪器有⾼压电源和微波射线，仪器的维修服务⼈员必须通过相关的技术培训。

2、对于有机质含量和组成成分未知的样品，消解时称量不能⼤于0.5g。

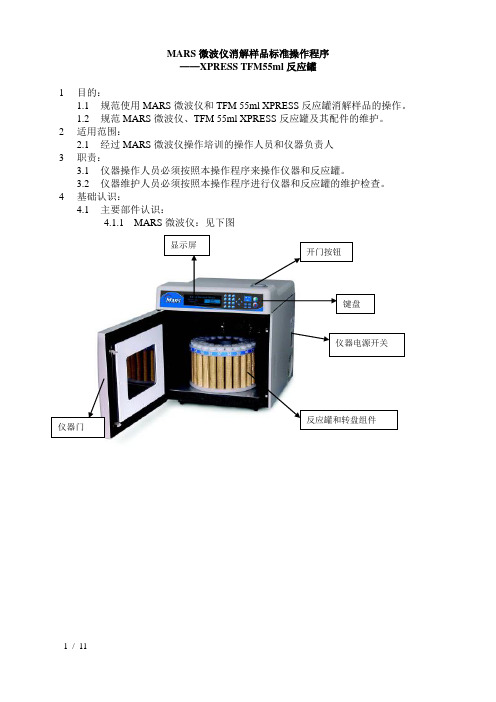

MARS 微波仪消解样品标准操作程序——XPRESS TFM55ml 反应罐1 目的：1.1 规范使用MARS 微波仪和TFM 55ml XPRESS 反应罐消解样品的操作。

1.2 规范MARS 微波仪、TFM 55ml XPRESS 反应罐及其配件的维护。

2 适用范围：2.1 经过MARS 微波仪操作培训的操作人员和仪器负责人3 职责：3.1 仪器操作人员必须按照本操作程序来操作仪器和反应罐。

3.2 仪器维护人员必须按照本操作程序进行仪器和反应罐的维护检查。

4 基础认识：4.1 主要部件认识：4.1.1 MARS 微波仪：见下图4.1.2 XPRESS 反应罐组件4.2 工作原理MARS 微波仪采用微波的方式加热样品，采用底部双红外温控系统检测反应罐的温度。

仪器按照设定的程序，通过调整微波发射的功率的大小来控制反应体系的温度。

待消解的样品和消解用的试剂加入到反应罐内衬内，弹片、内衬和盖子组成的密闭空间保证反应体系的温度可以被加热到较高的温度。

这样，在微波和密闭高温条件下，样品消解速度得到极大的提高。

5 准备工作：5.1 MARS 微波仪设置5.1.1 仪器负责人负责仪器设置，仪器操作人员不得随意更改该仪器设置5.1.2 打开仪器电源开关，开机，仪器自检后进入主界面：5.1.3 按SETUP 键，进入仪器设置界面5.1.4 仪器设置只需要修改SYSTEM V ARIABLES 子菜单下的部分内容，其他子菜单不需要改动。

按光标键移动光标到SYSTEM V ARIABLES ，按SELECT 键，进入5.1.5 按光标键到SYSTEM OPTIONS ，按SELECT 键5.1.6 设置TEMPGUARD 为ON （把光标移动到此按SELECT 键即可）。

TEMPGUARD LIMIT 根据具体应用方法，设为常用方法最高温度加30度即可。

例如，常用方法最高温度为180度和190度，即设置TEMPGUARD LIMIT 为220。

MARS 微波仪消解样品标准操作程序——XPRESS TFM55ml 反应罐1 目的：1.1 规范使用MARS 微波仪和XPRESS 反应罐消解样品的操作。

1.2 规范MARS 微波仪、反应罐及其配件的维护。

2 适用范围：2.1 经过MARS 微波仪操作培训的操作人员和仪器负责人3 职责：3.1 仪器操作人员必须按照本操作程序来操作仪器和反应罐。

3.2 仪器维护人员必须按照本操作程序进行仪器和反应罐的维护检查。

4 基础认识4.1 主要部件认识：4.1.1 MARS 微波仪：见下图4.1.2 XPRESS反应罐组件4.2 工作原理MARS 微波仪采用微波的方式加热样品，采用底部双红外温控系统检测反应罐的温度。

仪器按照设定的程序，通过调整微波发射的功率的大小来控制反应体系的温度。

待消解的样品和消解用的试剂加入到反应罐内衬内，弹片、内衬和盖子组成的密闭空间保证反应体系的温度可以被加热到较高的温度。

这样，在微波和密闭高温条件下，样品消解速度得到极大的提高。

5 准备工作：5.1 MARS 微波仪设置5.1.1 仪器负责人负责仪器设置，仪器操作人员不得随意更改该仪器设置5.1.2 打开仪器电源开关，开机，仪器自检后进入主界面：5.1.3 按SETUP 键，进入仪器设置界面5.1.4 仪器设置只需要修改SYSTEM V ARIABLES 子菜单下的部分内容，其转盘外套内衬盖子弹片他子菜单不需要改动。

按光标键移动光标到SYSTEM V ARIABLES，按SELECT键，进入5.1.5按光标键到SYSTEM OPTIONS，按SELECT键5.1.6TEMPGUARD LIMIT根据具体应用方法，设为常用方法最高温度加30度即可。

例如，常用方法最高温度为180度和190度，即设置TEMPGUARD LIMIT为220。

其他项默认值即可，无需改动。

5.1.7按BACK键，回到界面5.1.8按光标键移动光标到SYSTEM TIMES，按SELECT键5.1.9移动光标到COOL DOWN TIME键后面的数字，通过数字键输入15（这样冷却时间即为15分钟）5.1.10移动光标到SET CLOCK，按SELECT键5.1.11移动光标到DATE后面数字，通过数字键输入当前时间，如2008年5月14日，即依次按0、5、1、4、2、0、0、8即可。

安全提示本操作规程为密闭微波样品消解的简单操作参考规程，虽然CEM机器有多重保护机制，但因在高温高压的反应条件下存在相当的危险性。

保证安全实验是最基本的原则，所以操作者在使用前应认真阅读以避免任何误操作。

一、仪器安全提示1、避免在任何没有样品或微波吸收物的情形下，进行微波功率发射的运行。

即使CEM微波系统中已设计了过载微波能量的保护转换，但绝对的长时间空载微波依然可能造成磁控管和传感器的衰老和损坏。

试图在空载状况下，通过施加微波功率以测试温度、压力传感器的性能是错误的，因为空气是非凝聚态物质，不吸收微波。

2、仪器内安装有各类精密传感器，比如温度、压力传感器，表面必须保持清洁、干燥。

为保证仪器能够正常运行，应避免意外被折断、受压造成有压痕、划伤等伤害致使传感器失效或传感器信息错误传递而引起更严重的事故（请参阅仪器维护说明）。

3、仪器内壁、转盘表面、反应罐支架、反应罐外部等，应避免沾有酸、碱等腐蚀性的物质，如不慎沾染，请及时清理（请参阅仪器维护说明）。

4、安装温度探头必须严格按培训要领和步骤操作，未经培训的试验人员必须在经正规培训并熟练操作的人员指导下安装。

温度探头必须全部插入才能得到容器的真实温度反馈，不正确的虚插可能会产生严重后果。

微波消解步骤一、准备样品：按照操作要求准备样品并加入适量的酸。

请参阅《样品准备》的原则制定样品操作准则。

二、罐子组装：请参阅罐子的组装方法部分三、将摆好罐子的转盘放到微波腔体内，转轴和转盘配合完好，将光纤传感器的接头插到腔体顶部光纤的接头座上，轻轻将压力传感器插到腔体右部压力传感器座内。

四、开启微波消解仪，等待机器自检后，调用方法CEM Method MenuEdit/Create LoadMethod Method‘Start’ Current Methodxxxxxx1．按压HOME键，按压或移动光标Load Method，按“SELECT”键选择。

Directory MenuEdit/Create Method From:CEM Directory User Directory2. 按压或移动光标到User Directory目录，按“SELECT”键。

SURGICAL PATHOLOGY - HISTOLOGY Date: STAINING MANUAL - CONNECTIVE TISSUE Page: 1 of 4 PURPOSE: Used to differentiate between collagen and smooth muscle in tumors, and the increase of collagen in diseases such as cirrhosis. Routine stain for liver and kidney biopsies.PRINCIPLE: As the name implies, three dyes are employed selectively staining muscle, collagen fibers, fibrin, and erythrocytes. The general rule in trichrome staining is that the less porous tissues are colored by the smallest dye molecule; whenever a dye of large molecular size is able to penetrate, it will always do so at the expense of the smaller molecule. Others suggest that the tissue is stained first with the acid dye, Biebrich Scarlet, which binds with the acidophilic tissue components. Then when treated with the phospho acids, the less permeable components retain the red, while the red is pulled out of the collagen. At the same time causing a link with the collagen to bind with the aniline blue.FIXATIVE: Bouin's is preferred, 10% formalin.TECHNIQUE: Cut paraffin sections 4mEQUIPMENT: Rinse glassware in DI water. Coplin jars, 60°C oven or waterbath, microwaveREAGENTS:Bouin’s FixativeSaturated picric acid1500.0 ml Formaldehyde500.0 ml Glacial acetic acid100.0 ml Mix well, label, date and initial. Stable for 2 years.CAUTION: Carcinogenic, irritant.Biebrich Scarlet:Biebrich scarlet 2.7 gm Acid fuchsin0.3 gm Distilled water300.0 ml Glacial acetic acid 3.0 ml Mix well, label with initial and date. Solution is stable for 6 months.CAUTION: Avoid contact and inhalation.MASSON’S TRICHROME Page: 2 of 4Weigert's Iron Hematoxylin Stock Solution A:Hematoxylin 5.0 gm 95% alcohol500.0 ml Mix well, label with initial and date. Stable for 1 year.CAUTION: Flammable,avoid contact and inhalation.Stock Solution B:29% ferric chloride20.0 ml Distilled water475.0 ml Hydrochloric acid 5.0 ml Mix well, label with initial and date. Stable for 1 year.CAUTION: Corrosive, avoid contact and inhalation.Weigert's HematoxylinWorking SolutionSolution A25.0 ml Solution B25.0 ml Mix well, solution will remain stable for 3 - 4 days.Phosphotungstic/ Phosphomolybdic Acid Solution: Phosphotungstic acid 25.0 gm Phosphomolybdic acid25.0 gm Distilled water1000.0 ml Mix well, label with initial and date. Solution is stable for 6 months.CAUTION: Avoid contact and inhalation. Aniline Blue:Aniline blue 2.5 gm Distilled water100.0 ml Glacial acetic acid 1.0 ml Mix well, label with initial and date. Solution is stable for 6 months.Caution: Avoid contact and inhalation. 1% Acetic Acid:Glacial acetic acid10.0 ml Distilled water1000.0 ml Mix well, label with initial and date. Solution is stable for 1 year. Caution: Avoid contact and inhalation.SAFETY: Wear gloves, goggles and lab coat. Avoid contact and inhalation of dyes and chemicals.Bouin's contains: formaldehyde, a known carcinogen, picric acid can become explosive when dry. Toxic by skin absorbtion. Keep hot uncapped Bouin’s under the hood.Phosphomolybdic, phosphotungsic acid powders, and acetic acid solutions are skin and eye irritants, and strong corrosives.MASSON’S TRICHROME Page: 3 of 4 1.*Mordant in Bouin's solution, microwave 1 minute, allow to stand 15minutes.2.Wash in running tap water to remove the picric acid, 5 minutes.3.Weigert's working hematoxylin, 10 minutes.4.Blue in running tap water for 5 minutes, rinse in distilled water.5.Biebrich scarlet for 5 minutes.6.Rinse in distilled water.7.Phosphotungstic/phosphomolybdic acid for 10 minutes, discardsolution.8.Transfer directly into Aniline blue for 5 minutes.9.Rinse in distilled water.10.1% Acetic acid for 1 minute, discard solution, rinse in distilled water.11.Dehydrate, clear, and coverslip.*Conventional method: Mordant in Bouin's solution, 60°C for 1 hour. RESULTS:Nuclei blackCytoplasm, muscle, erythrocytes redCollagen blueNOTES:1.Light green may be substituted for Aniline blue..2.5% phosphotungstic acid for 5 minutes, must be substituted whenusing Light green.3.When staining liver biopsies, the collagen is better light blue thandark blue.REFERENCE:Sheehan D, Hrapchak B, Theory and practice of Histotechnology, 2nd Ed, 1980, pp 189-190, Battelle Press, OhioBancroft J, Stevens A, Theory and Practice of Histological Techniques, 2nd Ed, 1982, pp 131-135, Churchill-Livingston, NYLuna L, Manual of Histologic Staining Methods of the AFIP, 3rd Ed, 1968, pp 94-95, McGraw-Hill, NYCarson F, Histotechnology A Self-Instructional Text, 1st Ed, 1990, pp 142-143, ASCP, IllCONNECTIVE TISSUEMASSON’S TRICHROME Page: 4 of 4 Laboratory, 2nd ED, 1991, AnatechPrepared: By:Approved: By:Downloaded from WebPath: Internet Pathology Laboratory/WebPath/webpath.htmlTRICHROME STAIN, MASSON'S (TRI)-COLLAGEN Page 1 of 21.*Mordant in Bouin's solution, microwave 1 minute, allow to stand 15 minutes.2.Wash in running tap water to remove the picric acid, 5 minutes.3.Weigert's working hematoxylin, 10 minutes.4.Blue in running tap water for 5 minutes, rinse in distilled water.5.Biebrich scarlet for 5 minutes.6.Rinse in distilled water.7.Phosphotungstic/phosphomolybdic acid for 10 minutes, discard solution.8.Transfer directly into Aniline blue for 5 minutes.9.Rinse in distilled water.10.1% Acetic acid for 1 minute, discard solution, rinse in distilled water.11.Dehydrate, clear, and coverslip.*Conventional method: Mordant in Bouin's solution, 60°C for 1 hour.RESULTS:Nuclei blackCytoplasm, muscle, erythrocytes redCollagen blueSAFETY/PPE: Wear gloves, goggles and lab coat. Keep hot Bouin’s under the fume hood.Weigert's Iron HematoxylinStock Solution A:Hematoxylin 5.0 gm 95% alcohol500.0 ml Mix well, label with initial and date. Stable for 1 year.CAUTION: FlammableStock Solution B:29% ferric chloride20.0 ml Distilled water475.0 ml Hydrochloric acid 5.0 ml Mix well, label with initial and date. Stable for 1 year.Working SolutionSolution A25.0 ml Solution B25.0 ml Mix well, solution will remain stable for 3 -4 days.Bouin’s FixativeCAUTION: Carcinogenic, irritant, toxic.Biebrich Scarlet:Biebrich scarlet 2.7 gm Acid fuchsin0.3 gm Distilled water300.0 ml Glacial acetic acid 3.0 ml Mix well, label with initial and date. Solution is stable for 6 months.CAUTION: Possible carcinogen Phosphotungstic/Phosphomolybdic Acid Solution: Phosphotungstic acid 25.0 gm Phosphomolybdic acid25.0 gm Distilled water1000.0 ml Mix well, label with initial and date. Solution is stable for 6 months.TRICHROME STAIN, MASSON'S (TRI)-COLLAGEN Page 2 of 2Aniline B lue:Aniline blue 2.5 gm Distilled water100.0 ml Glacial acetic acid 1.0 ml Mix well, label with initial and date. Solution is stable for 6 months.1% Acetic Acid:Glacial acetic acid10.0 ml Distilled water1000.0 ml Mix well, label with initial and date. Solution is stable for 1 year.1% ACETIC ACID:Glacial acetic acid10.0 ml Distilled water1000.0 ml Mix well, label with initial and date. Solution is stable for 1 year. Caution: Skin and eye irritantDATE:TECH:EXPIRATION:ANILINE BLUE:Aniline blue 2.5 gm Distilled water100.0 ml Glacial acetic acid 1.0 ml Mix well, label with initial and date. Solution is stable for 6 months.Caution: Avoid contact and inhalation. DATE: TECH:EXPIRATION: ANILINE BLUEDATE:TECH: BIEBRICH SCARLET:Biebrich scarlet 2.7 gm Acid fuchsin0.3 gm Distilled water300.0 ml Glacial acetic acid 3.0 ml Mix well, label with initial and date. Solution is stable for 6 months.Caution: Avoid contact and inhalation. DATE: TECH: EXPIRATION: BIEBRICH SCARLET:DATE:TECH:PHOSPHOTUNGSTIC/ PHOSPHOMOLYBDIC ACID SOLUTION:Phosphotungstic acid 25.0 gm Phosphomolybdic acid25.0 gm Distilled water1000.0 ml Mix well, label with initial and date. Solution is stable for 6 months.Caution: Avoid contact and inhalation. DATE: TECH: EXPIRATION: PHOPHOTUNGSTIC / PHOSPHOMOLYBDIC ACID: DATE: TECH: WEIGERT'S IRON HEMATOXYLIN: Stock Solution A:Hematoxylin 5.0 gm 95% alcohol100.0 ml Mix well, label with initial and date. Stable for 1 year. CAUTION: FLAMMABLE, avoid contact and inhalationTECH:DATE:EXPIRATION:WEIGERT’S IRON HEMATOXYLIN: Stock Solution B:29% ferric chloride20.0 ml Distilled water475.0 ml Hydrochloric acid 5.0 ml Mix well, label with initial and date. Stable for 1 year.CAUTION: Corrosive, avoid contact and inhalation.TECH:DATE:EXPIRATION:WEIGERT'S HEMATOXYLINDATE:TECH:。

微波消解仪操作规程一、引言微波消解仪是一种常用于样品前处理的实验仪器，主要用于分析化学、环境科学、农业科学等领域。

本操作规程旨在确保操作人员能够正确、安全地操作微波消解仪，保证实验结果的准确性和可靠性。

二、安全注意事项1. 在操作微波消解仪前，必须戴上适当的个人防护装备，包括实验室白大褂、耐酸手套、护目镜等。

2. 操作人员应熟悉微波消解仪的基本结构和工作原理，并遵守相关的操作规程。

3. 在操作过程中，应注意避免直接接触样品溶液，避免吸入有害气体和粉尘。

4. 操作人员应了解紧急停机和应急处理的方法，并熟悉仪器的紧急停机按钮的位置。

5. 操作人员应定期检查微波消解仪的电源线、电源插头等是否存在损坏，如有损坏应及时更换。

三、操作步骤1. 准备工作a. 打开实验室通风设备，确保实验室通风良好。

b. 检查微波消解仪的电源线是否连接稳定，仪器是否处于正常工作状态。

c. 准备好所需的样品和消解试剂，按照实验要求准备样品溶液。

d. 检查微波消解仪的消解腔和密封盖是否干净，如有污物应及时清洗。

2. 打开微波消解仪a. 按下微波消解仪的电源开关，确保仪器开始供电。

b. 打开微波消解仪的控制面板，选择合适的消解程序和参数设置。

3. 样品装载a. 将准备好的样品溶液倒入消解腔中，注意不要超过腔体的最大容量。

b. 关闭消解腔的密封盖，确保密封盖密切贴合。

4. 设置消解参数a. 根据实验要求，在微波消解仪的控制面板上设置合适的消解温度、时间和压力等参数。

b. 确认参数设置无误后，按下开始按钮，启动微波消解过程。

5. 微波消解过程a. 在微波消解过程中，操作人员应保持警惕，注意观察仪器的运行状态和指示灯的显示。

b. 如发现异常情况，如仪器发生故障或者浮现异常噪音等，应即将住手操作，并进行相应的检查和处理。

c. 在消解过程中，不得随意打开消解腔的密封盖，以免引起溶液喷溅和烫伤。

6. 消解结束a. 微波消解仪完成消解过程后，自动发出提示音。

Super Star CFM系列数字微波产品使用手册北京地杰通信设备股份有限公司2002年11月第一章绪论 (3)1.1 Super Star CFM系统的组成 (3)1.2 Super Star CFM的主要特点 (3)1.3 Super Star CFM无线系统的典型应用 (3)1.4 单端和站点配置 (3)1.5 Super Star CFM微波产品在现代市场的地位 (4)1.6 技术术语缩写 (4)第二章室内单元 (6)2.1 室内单元(IDU)概述 (6)2.2 IDU的类型 (6)2.3 IDU功能设计 (8)第三章室外单元 (10)3.1 概述 (10)3.2 Super Star CFM的ODU的特点和子段分配 (10)3.3 国内数字微波接力通信系统部分频段的射频配置方案 (12)3.4 ODU（射频单元）功能的设计 (13)第四章安装与开通 (16)4.1 IDU的安装 (16)4.2 IDU的前后面板 (16)4.3 IDU使用的电缆 (18)4.4 ODU接口及标识 (18)4.5 天线 (19)4.6 天线与ODU的连接 (20)4.7 无线链路计算 (21)4.8 天线的调节 (22)4.9 接地与防雷 (23)第五章管理系统 (24)5.1 概述及主要目标 (24)5.2 用液晶显示屏/按键对Super Star CFM设备管理配置的方法 (25)5.2.1液晶显示屏/按键 (25)5.2.2 LCD操作流程 (26)5.2.3 IDU LCD的“状态显示”（“Status Display”）模式 (27)5.2.4“设置”（“Setup”）模式时IDU的 LCD (28)5.3 用RS-232串行管理端口对Super Star CFM设备管理配置的方法 (29)5.3.1 RS-232串行管理端口 (29)5.3.2 用于Telnet或超级终端方式的命令行 (30)5.3.3 使用Telnet或超级终端方式的概述 (32)5.3.4 使用超级终端或Telnet方式的界面 (33)5.4 用Web的方式对Super Star CFM设备管理配置的方法 (37)5.5 ODU参数设定 (40)5.5.1 缺省射频设置 (40)5.5.2 设定Tx频率 (40)5.5.3 Tx功率设定 (40)5.6 缺省设置 (41)5.7 更新IDU的管理软件的方法 (42)第六章环回测试与故障判断 (45)6.1 利用环回测试的功能判断故障 (45)6.2 从IDU LCD/按键设置环回 (46)6.3 从Telnet/ASCII终端设置环回 (47)6.4 更换IDU (47)6.5 重启功能 (47)第七章技术数据 (48)7.1 主要参数 (48)7.2 机械数据 (48)7.3 供电 (49)7.4 管脚定义 (50)7.5 环境要求 (51)第八章 2E1全室外型ODU (52)8.1 2E1 FULL ODU 概述 (52)8.1.1 技术参数 (52)8.1.2 综合电缆的要求 (53)8.1.3 ODU的标识 (54)8.2 管理接口 (54)8.2.1 RS-232串行端口 (54)8.2.2 ASCⅡ控制台的命令行接口（CLI） (54)8.3﹑配置设备参数 (55)8.3.1﹑ODU的缺省设置 (55)8.3.2﹑配置发信频率 (55)8.3.3 频率波道的分配 (56)8.3.4 配置发信功率 (58)8.4 AGC端口 (58)8.5 环回测试 (58)8.5.1 射频环回 (58)8.5.2 基带环回 (58)8.5.3 E1接口环回 (58)8.5.4 通过ASCⅡ控制台的命令行接口（CLI）设置环回 (59)8.6 针脚 (60)8.7 电源 (60)第1章第一章绪论Super Star CFM系列数字微波系统在视距的条件下通过微波传输数字信号。

文件制修订记录一、注意事项：1、避免在任何没有样品或微波吸收物的情形下，进行微波功率发射的运行。

即使CEM微波系统中已设计了过载微波能量的保护转换，但绝对的长时间空载微波依然可能造成磁控管和传感器的衰老和损坏。

试图在空载状况下，通过施加微波功率以测试温压传感器的性能是错误的，因为空气是非凝聚态物质，不吸收微波。

2、以下样品不适合在微波消解容器中使用，禁止在微波系统内随意操作以下物质（根据CEM公司和国际上发表的文献材料）：·炸药（TNT，硝化纤维等）推进剂（肼，高氯酸胺等）高氯酸盐·二元醇（乙二醇，丙二醇等）航空燃料（JP-1等）引火化学品·漆醚（熔纤剂-乙二醇苯基醚等）丙烯醛·酮（丙酮，甲基乙基酮等）烷烃（丁烷，己烷等）乙炔化合物·双组分混合物（硝酸和苯酚，硝酸和三乙胺，硝酸和丙酮等）·硝酸甘油酯，硝化甘油或其它有机硝化物二、操作步骤：1、开机后及每次运行方法前，按“P/T”键检查温压指示是否正常：温度T<50C。

在运行方法前按“1”键检查方法在“℃”下必须有“CONTROL”显示。

2、称样：在密闭容器中消解样品，可能有潜在的危险，因此在实验初期对不明样品应通过颜色和嗅觉感知鉴别样品的特性，是否易燃、易挥发，并且严格控制样品量。

按如下准则：消解有机样品应限制到≤0.5克／容器，无机样品应限制到≤1.0克／容器。

注意事项：①不熟悉的样品称样量消解时应严格的限制在：0.5克以内。

②称样量应尽量保持一致。

③在同一批反应中，不可同时混用不同型号的反应罐或者将不同性质的样品混合消解。

④加样时不要使样品沾在容器壁上,如果沾附，请用溶剂或去离子水冲洗入溶液内。

3、加酸：容量为55ml的内衬消解时溶剂量为5ml酸(5ml< 溶液总体积<20ml)。

注意事项：①同一批反应中不可同时使用不同的试剂体系（同一批反应必须使用相同的酸或溶剂）。
