X创新设计二轮复习之专题知能突破恒定电流与交变电流能力提升

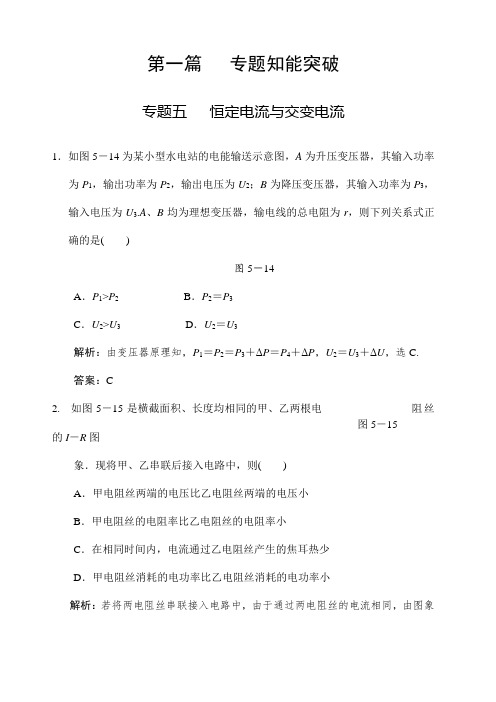

第一篇专题知能突破专题五恒定电流与交变电流1．如图5－14为某小型水电站的电能输送示意图，A为升压变压器，其输入功率为P1，输出功率为P2，输出电压为U2；B为降压变压器，其输入功率为P3，输入电压为U3.A、B均为理想变压器，输电线的总电阻为r，则下列关系式正确的是()图5－14A．P1>P2B．P2＝P3C．U2>U3D．U2＝U3解析：由变压器原理知，P1＝P2＝P3＋ΔP＝P4＋ΔP，U2＝U3＋ΔU，选C.答案：C2. 如图5－15是横截面积、长度均相同的甲、乙两根电阻丝图5－15的I－R图象．现将甲、乙串联后接入电路中，则()A．甲电阻丝两端的电压比乙电阻丝两端的电压小B．甲电阻丝的电阻率比乙电阻丝的电阻率小C．在相同时间内，电流通过乙电阻丝产生的焦耳热少D．甲电阻丝消耗的电功率比乙电阻丝消耗的电功率小解析：若将两电阻丝串联接入电路中，由于通过两电阻丝的电流相同，由图象可知，此时甲的电阻大于乙的电阻，所以甲电阻丝两端的电压比乙电阻丝两端的电压大，A错误；由于两电阻丝的横截面积、长度均相同，故甲电阻丝的电阻率比乙电阻丝的电阻率大，B错误；由Q＝I2Rt可知，在相同时间内，电流通过乙电阻丝产生的焦耳热少，C正确；由P＝I2R可知D错误．答案：C图5－16 3. 如图5－16所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．要使尘埃P向下加速运动，下列方法中可行的是()A．把R2的滑片向左移动B．把R2的滑片向右移动C．把R1的滑片向左移动D．把开关S断开解析：考查电路的串并联知识．要使尘埃向下加速运动，必须减小电场力，即减小板间电压．由于滑动变阻器R1处于断路，调节不会有效果，C错；电容器两板间电压等于滑动变阻器R2滑片左边部分的电压，因此要把R2的滑片向左移动，A对，B错；断开开关S时，电容器的电压等于电源的电动势，板间电压会增大，D错．答案：A4．如图5－17甲所示，理想变压器原线圈接图5－17乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻R t(阻值随温度的升高而减小)及定值电阻R1组成闭合电路．则以下判断正确的是()图5－17A．变压器原线圈中交流电压u的表达式u＝362sin 100πt(V)B．R t处温度升高时，R t消耗的功率变大C．R t处温度升高时，变压器的输入功率变大D．R t处温度升高时，电压表和电流表的示数均变大答案：AC5．(2010·江苏单科，7)在如图5－18所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变．随着发电厂输出功率的增大，下列说法中正确的有()图5－18A．升压变压器的输出电压增大B．降压变压器的输出电压增大C．输电线上损耗的功率增大D．输电线上损耗的功率占总功率的比例增大解析：升压变压器的输出电压由电源电压及匝数比决定，输出功率变大时升压变压器的输出电压不变，A项错误．由I＝PU可知当输出功率增大时输出电流增大．由U损＝IR及P损＝I2R可知U损及P损均增大，故C项正确．当U损增大时降压变压器的输出电压减小，B选项错误．由P损＝P2U2R可知P损P＝PU2R.当输出功率增大时输电线损耗比例增大，D 项正确．答案：CD6. (2010·广州调研)电位器是变阻器的一种．如图5－19所示，如果把电位器与灯泡串联起来，利用它改变灯的亮度，下列说法正确的是( )A ．连接A 、B 使滑动触头顺时针转动，灯泡变暗B ．连接A 、C 使滑动触头逆时针转动，灯泡变亮C ．连接A 、C 使滑动触头顺时针转动，灯泡变暗D ．连接B 、C 使滑动触头顺时针转动，灯泡变亮解析：根据电位器结构和连线可知：连接A 、B 使滑动触头顺时针转动时回路电阻增大，回路电流减小，灯泡变暗，A 正确；同理，D 正确；连接A 、C 时，滑动触头不能改变回路电阻，灯泡亮度不变，故B 、C 错误．答案：AD7. (2010·海南四校联考)如图5－20所示，电源电动势为E ，内电阻 为r .两电压表可看作是理想电表，当闭合电键，将滑动变阻器的触片由左端向右滑动时，下列说法中正确的是( )图5－19图5－20A．小灯泡L2变暗，表的读数变小，表的读数变大B．小灯泡L1变亮，表的读数变大，表的读数变小C．小灯泡L2变亮，表的读数变大，表的读数变小D．小灯泡L1变暗，表的读数变小，表的读数变大解析：根据实物连接图可知，电压表测的是电源的路端电压，电压表测量的是灯泡L2两端的电压，滑动变阻器与灯泡L1并联再与L2串联．当滑动变阻器的触片由左端向右端滑动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，总电流变小，电源内电压变小，因此外电压变大，电压表的示数变大，灯泡L2两端的电压变小，电压表的示数变小，灯泡L2变暗，灯泡L1两端的电压变大，灯泡L1变亮，B正确．答案：B8. 如图5－21所示，一只玩具电动机用一节干电池供电，闭图5－21合开关S后，发现电动机转速较慢，经检测，电动机性能完好；用电压表测a与b间电压，只有0.6 V；断开开关S，测得a与b间电压接近1.5 V，电动机转速较慢的原因是()A．开关S接触不良B．电动机接线接触不良C．电动机两端接线短路D．电池过旧，内阻过大解析：开关S接触不良、电动机接线接触不良、电动机两端接线短路，电动机就不会旋转了，而不是转得慢．电动机转得慢的原因是电池过旧，内阻过大，电动机两端的电压过低造成的，D错．答案：D9．如图5－22所示，一理想变压器原副线圈匝数比为n1∶n2＝4∶1，原线圈ab 间接一电压为u＝2202sin 100πt(V)的交流电源，灯炮L标有“36 V,18 W”，当滑动变阻器R的滑片处在某位置时，电流表示数为0.25 A，灯泡L刚好正常发光，则()图5－22A．滑动变阻器R消耗的功率为36 WB．定值电阻R0的电阻值为19 ΩC．流过灯泡L的交变电流频率为25 HzD．将滑动变阻器R的滑片向上滑时，灯泡L的亮度变暗解析：本题考查理想变压器及电路的动态分析的相关知识．根据电流表示数和原副线圈的匝数之比可知副线圈中的电流大小为1 A，灯泡正常发光可知，灯泡所在支路电流为0.5 A，故滑动变阻器所在支路电流为0.5 A，电压为36 V，根据P＝UI可知滑动变阻器消耗的功率为18 W，故A错；根据原副线圈的匝数之比可知副线圈两端的电压的有效值为55 V，则R0两端电压为19 V，R0的电阻为19 Ω，故B正确；原副线圈电流的频率应相同为50 Hz，故C错误；滑动变阻器滑片向上滑，阻值增大，则并联电阻的阻值变大，并联电路两端电压变大，灯泡将变亮，故D错误．此题为中等难度题．答案：B10．如图5－23所示，导体棒ab两个端点分别搭接在两个竖直放置、电阻不计、半径相等的金属圆环上，圆环通过电刷与导线c、d相接．c、d两个端点接在匝数比n1∶n2＝10∶1的变压器原线圈两端，变压器副线圈接一滑动变阻器R0.匀强磁场的磁感应强度为B，方向竖直向下，导体棒ab长为l(电阻不计)，绕与ab平行的水平轴(也是两圆环的中心轴)OO′以角速度ω匀速转动．如果滑动变阻器的阻值为R时，通过电流表的电流为I，则()图5－23A．滑动变阻器上消耗的功率为P＝10I2RB．变压器原线圈两端的电压U1＝10IRC．取ab在环的最低端时t＝0，则导体棒ab中感应电流的表达式是i＝2I sin ωtD．ab沿环转动过程中受到的最大安培力F＝2BIl解析：由于电流表示数为有效值，由II2＝n2n1可知I2＝10I，故P＝100I2R，选项A错误；变压器原线圈两端电压为U1＝n1n2×10IR＝100IR，选项B错误；从最低点开始计时，则导体棒中感应电流的瞬时值的表达式为i＝2I cos ωt，选项C 错误；导体棒中电流最大值为2I，所以F＝2BIl，选项D正确．答案：D11．如图5－24甲是阻值为5 Ω的线圈与阻值为15 Ω的电阻R构成的回路．线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的电动势随时间变化的规律如图5－24乙所示．则()图5－24A．电压表的示数为14.14 VB ．通过电阻的电流为0.707 AC ．电阻R 上消耗的功率为7.5 WD ．通过电阻的电流方向每秒变化100次解析：根据题中图乙可知交流电的有效值为E ＝202 V ＝10 2 V ，电压表的示数为1025＋15×15 V ＝7.5 2 V ，A 错误；通过电阻的电流为I ＝1025＋15A ＝0.5 2 A ≈0.707 A ，B 正确；电阻R 上消耗的功率为P ＝I 2R ＝⎝ ⎛⎭⎪⎫1025＋152×15 W ＝7.5 W ，C 正确；根据产生交流电的特点，线圈每转一周，电流方向改变两次，则每秒变化10.04×2＝50次，D 错误． 答案：BC12．(2010·长沙市一中月考)一电路如图5－25所示，电源电动势E ＝28 V ，内阻r＝2 Ω，电阻R 1＝12 Ω，R 2＝R 4＝4 Ω，R 3＝8 Ω，C 为平行板电容器，其电容C ＝3.0 pF ，虚线到两极板间距离相等，极板长L ＝0.20 m ，两极板的间距d ＝1.0×10－2 m.图5－25(1)若开关S 处于断开状态，则当其闭合后，求流过R 4的总电荷量为多少？(2)若开关S 断开时，有一带电微粒沿虚线方向以v 0＝2.0 m/s 的初速度射入C 的电场中，刚好沿虚线匀速运动，问：当开关S 闭合后，此带电微粒以相同初速度沿虚线方向射入C 的电场中，能否从C 的电场中射出？(要求写出计算和分析过程，g 取10 m/s 2)解析：(1)S断开时，电阻R3两端电压为U3＝R3R2＋R3＋rE＝16 VS闭合后，外电阻为R＝R1?R2＋R3?R1＋?R2＋R3?＝6 Ω路端电压为U＝RR＋rE＝21 V此时电阻R3两端电压为U3′＝R3R2＋R3U＝14 V则流过R4的总电荷量为ΔQ＝CU3－CU3′＝6.0×10－12 C.(2)设微粒质量为m，电荷量为q，当开关S断开时有：qU3d＝mg当开关S闭合后，设微粒加速度为a，则mg－qU3′d＝ma设微粒能从C的电场中射出，则水平方向运动时间为：t＝Lv0竖直方向的位移为：y＝12at2由以上各式求得：y＝6.25×10－3 m>d 2故微粒不能从C的电场中射出．答案：(1)6.0×10－12 C(2)不能。

专题分层突破练10恒定电流和交变电流A组基础巩固练1.(2023浙江6月选考)我国1 100 kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流,用户端用“逆变”设备再将直流变换成交流。

下列说法正确的是()A.送电端先升压再整流B.用户端先降压再变交流C.1 100 kV是指交变电流的最大值D.输电功率由送电端电压决定2.(多选)(2023湖南岳阳二模)某实验小组发现一个滑动变阻器发生了断路故障,为了检测断路的位置,实验小组设计了如图所示的电路,a、b、c、d、e是滑动变阻器上间距相同的五个位置(a、e为滑动变阻器的两个端点)。

实验小组将滑动变阻器的滑片分别置于a、b、c、d、x(x是d、e间某一位置)、e进行测量,把相应的电流表示数记录在下表中。

已知定值电阻阻值为R,电源内阻和电流表内阻可忽略。

下列说法正确的是()滑片的位置a b c d x eA.滑动变阻器cd间发生了断路B.滑片在x位置的电流表示数的可能值为0.85 AC.滑片在x位置的电流表示数的可能值为0.40 AD.若滑动变阻器未断路时,其电阻丝的总电阻为4R3.(2023山东烟台模拟)如图所示,将一根粗细均匀的电阻丝弯成一个闭合的圆环,接入电路中,电路与圆环的接触点O点固定,P为电路与圆环良好接触的滑片,电源的电动势为E,内阻为r,闭合开关S,在滑片P缓慢地从m点开始经n点移到q点的过程中,下列说法正确的是()A.电压表和电流表的示数都一直变大B.灯L1先变暗后变亮,电流表的示数一直变小C.灯L2先变暗后变亮,电压表的示数先变大后变小D.电容器C所带的电荷量先减少后增多4.(多选)(2023山东临沂模拟)如图甲所示,理想变压器原、副线圈匝数比为2∶1,电路中R1=100 Ω、R2=15 Ω,滑动变阻器R的最大阻值为15 Ω,图中电表均为理想交流电表,a、b间的电压如图乙所示,下列说法正确的是()A.该交变电流的频率为50 HzB.滑动变阻器的滑片向下滑动时,电压表的示数变大C.滑动变阻器的滑片向下滑动时,电流表的示数变大D.滑动变阻器接入电阻最大时,电流表的示数为1 A5.(2023山东聊城二模)国家为节约电能,执行峰谷分时电价政策,引导用户错峰用电。

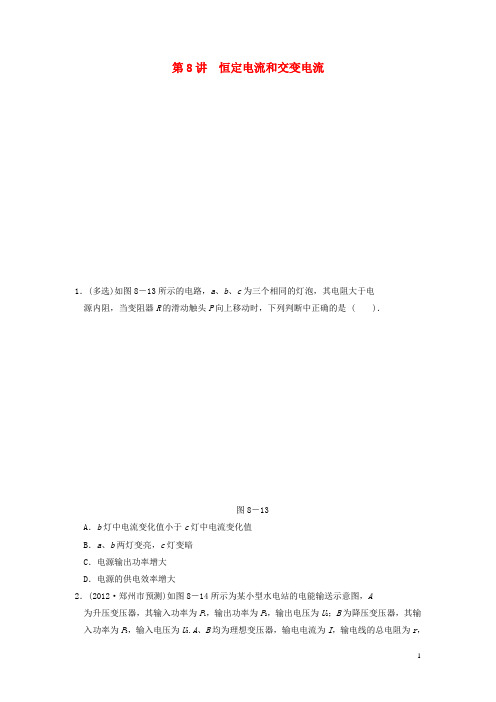

第8讲恒定电流和交变电流1．(多选)如图8－13所示的电路，a、b、c为三个相同的灯泡，其电阻大于电源内阻，当变阻器R的滑动触头P向上移动时，下列判断中正确的是 ( )．图8－13A．b灯中电流变化值小于c灯中电流变化值B．a、b两灯变亮，c灯变暗C．电源输出功率增大D．电源的供电效率增大2．(2012·郑州市预测)如图8－14所示为某小型水电站的电能输送示意图，A为升压变压器，其输入功率为P1，输出功率为P2，输出电压为U2；B为降压变压器，其输入功率为P3，输入电压为U3.A、B均为理想变压器，输电电流为I，输电线的总电阻为r，则下列关系正确的是( )．图8－14A．U2＝U3B．U2＝U3＋IrC．P1>P2D．P2＝P33．(多选)如图8－15甲所示为一家用台灯内部电路简图，其中R为保护电阻，L为灯泡，自耦变压器左端所加正弦交流电电压随时间变化的关系图象如图8－15乙所示．下列叙述正确的是( )．图8－15A．滑片P向上滑动过程中，灯泡亮度逐渐增大B．滑片P向上滑动过程中，由于原、副线圈中的电流与它们的匝数成反比，所以变压器中电流减小C．变压器左端所加交流电的有效值为220 VD．滑片处于线圈中点位置时，灯泡获得的交流电压的周期为0.01 s4．(2012·课标，17)自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图8－16所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V的交流电源上．当变压器输出电压调至最大时，负载R上的功率为2.0 kW.设此时原线圈中电流有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为( )．图8－16A．380 V和5.3 A B．380 V和9.1 AC．240 V和5.3 A D．240 V和9.1 A5．(2012·安徽理综，23)图8－17甲是交流发电机模型示意图．在磁感应强度为B的匀强磁场中，有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae和df分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路．图乙是线圈的主视图，导线ab和cd分别用它们的横截面来表示．已知ab长度为L1，bc长度为L2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)图8－17(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计)参考答案1．BC [由动态分析可知I a 变大，U c 变小，I b 变大，ΔI b >ΔI c ，R 外>r ，且R 外减小，所以输出功率增大，效率变小，只有B 、C 对．]2．B [由远距离输电电压规律可知，U 2＝U 3＋Ir ，选项A 错误，B 正确；由变压器功率关系，可知P 1＝P 2，P 2＝P 3＋I 2r ，选项C 、D 错误；因此答案选B.]3．AC [根据n 1n 2＝U 1U 2可知选项A 正确；滑片P 向上滑动过程中，副线圈两端电压逐渐增大，则通过灯泡的电流也逐渐增大，选项B 错误；由图乙可知所加交流电的峰值为311 V ，根据U ＝U m 2可知选项C 正确；变压器不能改变交流电的周期，所以选项D 错误．]4．B [根据理想变压器电压比关系U 1U 2＝n 1n 2，代入数据解得副线圈两端的电压有效值U 2＝380 V ，因理想变压器原、副线圈输入和输出的功率相等，即P 入＝P 出＝U 1I 1，解得I 1＝2×103220A≈9.1 A，选项B 正确，选项A 、C 、D 错误．] 5．解析 (1)矩形线圈abcd 在磁场中转动时，ab 、cd 切割磁感线，且转动的半径为r ＝L 22，转动时ab 、cd 的线速度v ＝ωr ＝ωL 22，且与磁场方向的夹角为ωt ，所以，整个线圈中的感应电动势e 1＝2BL 1v sin ωt ＝BL 1L 2ωsin ωt .(2)当t ＝0时，线圈平面与中性面的夹角为φ0，则某时刻t 时，线圈平面与中性面的夹角为(ωt ＋φ0)故此时感应电动势的瞬时值e 2＝2BL 1v sin(ωt ＋φ0)＝BL 1L 2ωsin(ωt ＋φ0)．(3)线圈匀速转动时感应电动势的最大值E m ＝BL 1L 2ω，故有效值E ＝E m 2＝BL 1L 2ω2回路中电流的有效值I ＝ER ＋r ＝BωL 1L 22R ＋r根据焦耳定律知转动一周电阻R 上的焦耳热为Q ＝I 2RT ＝⎣⎢⎡⎦⎥⎤B ωL 1L 22R ＋r 2·R ·2πω＝πωRB 2L 21L 22R ＋r 2. 答案 (1)e 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0) (3)πωRB 2L 21L 22R ＋r 2。

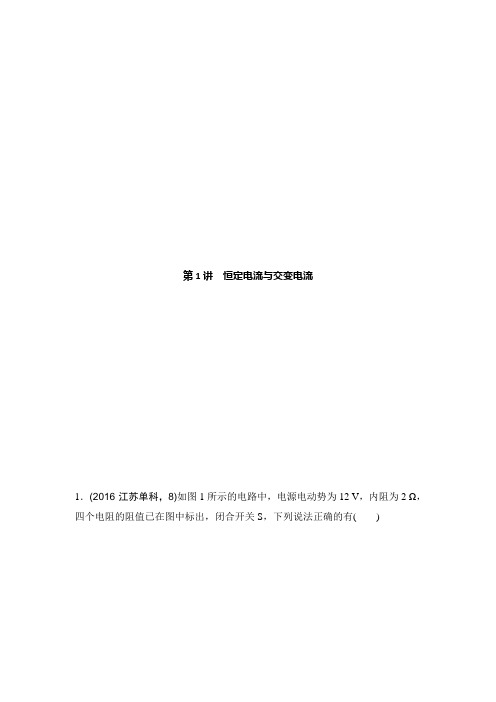

第1讲恒定电流与交变电流1．(2016·江苏单科，8)如图1所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出，闭合开关S，下列说法正确的有()图1A．路端电压为10 VB．电源的总功率为10 WC．a、b间电压的大小为5 VD．a、b间用导线连接后，电路的总电流为1 A解析外电路的总电阻R＝20×2020＋20Ω＝10 Ω，总电流I＝ER＋r＝1 A，则路端电压U＝IR＝10 V，A对；电源的总功率P总＝EI＝12 W，B错；a、b间电压大小为U ab＝0.5×15 V-0.5×5 V＝ 5 V，C项对；a、b间用导线连接后，外电路的总电阻为R′＝2×5×155＋15Ω＝7.5 Ω，电路中的总电流I＝ER′＋r＝1.26 A，D项错误。

答案AC2．(2016·江苏单科，4)一自耦变压器如图2所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈。

通过滑动触头取该线圈的一部分，接在c、d间作为副线圈，在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针转到N点的过程中()图2A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高解析 由U 1U 2＝n 1n 2，n 1>n 2知U 2<U 1；滑动触头从M 点顺时针旋转至N 点过程，n 2减小，则U 2降低，C 项正确。

答案 C3．(2015·江苏单科，1)一电器中的变压器可视为理想变压器，它将220 V 交变电流改变为110 V 。

已知变压器原线圈匝数为800，则副线圈匝数为( )A ．200B ．400C ．1 600D ．3 200解析 根据变压器的变压规律U 1U 2＝n 1n 2得，n 2＝U 2U 1n 1＝110220×800＝400，选项B 正确。

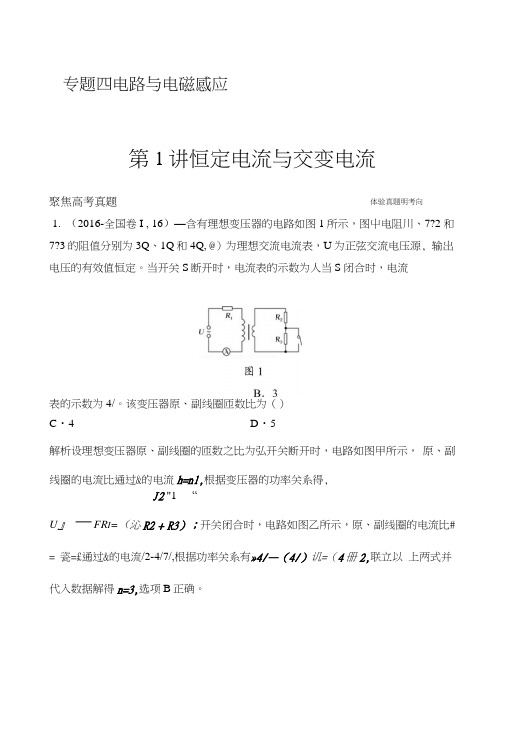

专题四电路与电磁感应第1讲恒定电流与交变电流聚焦高考真题 1. （2016-全国卷I , 16）—含有理想变压器的电路如图1所示，图屮电阻川、7?2 和7?3的阻值分别为3Q 、1Q 和4Q, @）为理想交流电流表，U 为正弦交流电压源, 输岀电压的有效值恒定。

当开关S 断开时，电流表的示数为人当S 闭合时，电流表的示数为4/。

该变压器原、副线圈匝数比为（）C ・4D ・5解析设理想变压器原、副线圈的匝数之比为弘开关断开时，电路如图甲所示， 原、副线圈的电流比通过&的电流h=nl,根据变压器的功率关系得,J2 "1 “U 』— FR I =（沁R2 + R3）；开关闭合时，电路如图乙所示，原、副线圈的电流比# = 瓷=£通过&的电流/2-4/7/,根据功率关系有»4/—（4/）讥=（4册2,联立以 上两式并代入数据解得n=3,选项B 正确。

体验真题明考向&答案B2.（2016-全国卷II, 17）阻值相等的四个电阻、电容器C及电池£（内阻可忽略）连接成如图2所示电路。

开关S 断开•且电流稳定时，C 所带的电荷量为闭合开 关S,电流再次稳定后，C 所带的电荷量为@。

0与Q 的比值为（）A. | ci 解析S 断开时等效电路如图甲所示。

S 闭合时等效电路如图乙所示。

电容器两端电压为S = j~ 答案c 3. （多选）（2016-全国卷III, 19）如图3,理想变压器原、副线圈分别接有额定电压 相同的灯泡a 和b 。

当输入电压U 为灯泡额定电压的10倍时，两灯泡均能止常发光。

下B ，2D 1F 2 电容器两端电压为U 1 — — X qR X -=-17.2 5® 由O=CU 得总=g=|,故选项C 正确。

E 图2 甲X^7?=|E ,列说法正确的是（）A・原、副线圈匝数比为9 ：1B.原、副线圈匝数比为1 ：9C.此时a和b的电功率之比为9 : 1D.此时a和b的电功率之比为1 ： 9解析设灯泡的额定电压为S，两灯均能正常发光，所以原线圈输出端电压为3 =9S,副线圈两端电压为故层=*根据层=詈=¥ A正确，B错误；根据公式卜瓷可得，¥=£由于小灯泡两端的电压相等，所以根据公式P=UI 可得，灯泡Q和b的电功率之比为1 : 9, C 错误，D正确。

专题突破练11恒定电流和交变电流(时间:45分钟满分:100分)专题突破练第21页选择题(共12小题,共100分。

在每小题给出的四个选项中,第1~8小题只有一个选项符合题目要求,选对得8分。

第9~12小题有多个选项符合题目要求,全部选对的得9分,选对但不全的得5分,有选错或不答的得0分)1.某同学为争辩电动机在启动和工作过程中电流的变化状况,设计如图所示的电路,则下列说法正确的是()A.电动机启动时的电流小于正常工作时的电流B.电动机有负载时的电流小于空载时的电流C.若增大电动机的负载,则电流增大D.由于电动机内阻不变,因此电流与电动机的负载无关答案C解析电动机消耗的电能等于转化的机械能与产生的内能之和,由于电动机启动时的速度小于正常工作时的速度,故转化的机械能较小,此时产生的内能较大,即电流较大,A错误;有负载时速度减慢,机械能输出减小,电流增大,大于空载时的电流,B错误,C正确;综上所述D错误。

2.(2021洛阳一模)在如图所示电路中,闭合开关S,当滑动变阻器的滑片P向上滑动时,三个抱负电表的示数都发生了变化,电表的示数分别用I、U1、U2表示,下列推断正确的是()A.I减小,U1增大B.I增大,U2减小C.I增大,U1减小D.I减小,U2增大〚导学号88904158〛答案B解析当滑动变阻器的滑片P向上滑动时,R1和R2串联支路电阻变小,电流变大,电流表示数I增大,由欧姆定律可知,R1两端电压增大,电压表示数U1增大。

由极限法分析可知,电压表示数U2减小。

选项B正确,A、C、D错误。

3.(2021山西省重点中学联考)图甲为抱负变压器的示意图,其原、副线圈的匝数比为4∶1,电压表和电流表均为抱负电表,R1为阻值随温度上升而变小的热敏电阻,R1为定值电阻。

若发电机向原线圈输入如图乙所示的正弦式交变电流。

下列说法中正确的是()甲乙A.输入变压器原线圈的沟通电压的表达式为u=36√2sin 50πt VB.变压器原、副线圈中的电流之比为4∶1C.t=0.01 s时,发电机的线圈平面位于中性面D.R1温度上升时,变压器的输入功率变小答案C解析由题图乙可知沟通电压最大值U m=36√2V,周期T=0.02 s,可由周期求出角速度的值为2π0.02rad/s=100π,则可得沟通电压u的表达式u=36√2sin 100πt V,故A错误;依据I1I2=n2n1可知变压器原、副线圈中的电流之比为1∶4,故B错误;t=0.01 s 时,瞬时值为零,发电机的线圈平面与磁场方向垂直,发电机的线圈平面位于中性面,故C 正确;R1处温度上升时,阻值减小,电流表的示数变大,变压器的输入功率变大,故D错误;故选C。

高考物理二轮复习：专题分层突破练10 恒定电流和交变电流A组1.(2021浙江高三模拟)如图所示,国内首台10×106 W海上风电机组在福建福清兴化湾二期海上风电场成功并网发电,是目前我国自主研发的单机容量亚太地区最大、全球第二大的海上风电机组。

若已知该风力发电机的年均输出功率为设计功率的55%,每户家庭月均耗电200 kW·h,则一台发电机可供大约多少户家庭用电()A.5 000B.1万C.2万D.4万2.(2020江苏卷)电流互感器是一种测量电路中电流的变压器,工作原理如图所示。

其原线圈匝数较少,串联在电路中,副线圈匝数较多,两端接在电流表上。

则电流互感器()A.是一种降压变压器B.能测量直流电路的电流C.原、副线圈电流的频率不同D.副线圈的电流小于原线圈的电流3.(2021山东高三模拟)如图所示,R1为定值电阻、R为滑动变阻器、C为电容器,闭合开关S,当滑片P向上移动时,下列说法正确的是()A.电流表A1的示数增大B.电流表A2的示数减小C.电容器C的带电荷量减小D.电源内阻r上消耗的电功率增大4.(2020北京卷)如图所示,理想变压器原线圈接在u=U m sin(ωt+φ)的交流电源上,副线圈接三个阻值相同的电阻R,不计电表内电阻影响。

闭合开关S后()A.电流表A2的示数减小B.电压表V1的示数减小C.电压表V2的示数不变D.电流表A1的示数不变5.(2021江苏南通高三二模)如图所示为远距离输电的原理图,发电机输出电压不变,升压变压器、降压变压器均为理想变压器,降压变压器的原、副线圈匝数之比为n。

若用户负载发生变化,电压表V的示数变化ΔU,电流表A的示数变化ΔI,=k。

则两变压器间输电线的总电阻R等于()A.nkB.C.n2kD.6.(2021河北高三模拟)我们可以用某型号脂肪测量仪(如图甲所示)来测量脂肪率。

体液中含有钠离子、钾离子等金属离子而呈现低电阻,而体内脂肪几乎不导电。

专题分层突破练11恒定电流和交变电流A组1.(2020浙江嘉兴测试)某理想变压器输入电压为220 V,输出电压为27 V,原、副线圈匝数分别为n1和n2,则()A.n1<n2B.输入的电流大于输出的电流C.n1>n2D.输出端连接的用电器数量增加,输入端功率不变2.如图所示,闭合开关S,将滑动变阻器R的滑片向右滑动的过程中()A.电流表A1的示数变小B.电流表A2的示数变小C.电压表V的示数变小D.电阻R1的电功率变大3.电动势为E,内阻为r的电源与可变电阻R1、R2、R3以及一平行板电容器连成如图所示的电路。

当开关S闭合后,两平行金属板A、B间有一带电液滴恰好处于静止状态。

下列说法正确的是()A.将R1的滑片向右移动一小段距离,带电液滴将向下运动B.将R2的滑片向右移动一小段距离,电容器两极板的电荷量将增加C.增大电容器两板间的距离,电容器两极板的电荷量将增加D.减小R3的阻值,R2两端的电压的变化量小于R3两端的电压的变化量4.(2020北京朝阳区高三上期末)汽车蓄电池供电的简化电路如图所示。

当汽车启动时,开关S闭合,启动系统的电动机工作,车灯亮度会有明显变化;当汽车启动之后,开关S断开,启动系统的电动机停止工作,车灯亮度恢复正常。

则汽车启动时()A.电源的效率减小B.车灯一定变亮C.电动机的输出功率等于电源输出功率减去两灯的功率D.若灯L1不亮,灯L2亮,可能是由于L1灯短路所致5.(2020江苏盐城高三下学期三模)如图所示电路中,电源电动势为E,内阻为r,定值电阻为R1,滑动变阻器为R。

现闭合开关S,滑动变阻器R的滑动触头P从M端向N端滑动时,则电路中连接的电压表及电流表示数的变化情况分别是()A.电压表示数先变大后变小;电流表示数一直变大B.电压表示数先变小后变大;电流表示数一直变小C.电压表示数先变大后变小;电流表示数先变小后变大D.电压表示数先变小后变大;电流表示数先变大后变小6.(多选)(2020四川成都高三第一次诊断性考试)如图,曲线a为某元件R的伏安特性曲线,直线b为某直流电源的伏安特性曲线。
