专题一 交变电流的产生和图像1、将阻值为5Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示．下列说法正确的是 （ ） A ．电路中交变电流的频率为0.25 Hz BC ．电阻消耗的电功率为2.5 WD ．用交流电压表测得电阻两端的电压是5 V2、一正弦交流电的电压随时间变化的规律如图所示．由图可知（ ） A ．该交流电的电压瞬时值的表达式为u ＝100sin （25t ）V B ．该交流电的频率为25 HzC ．该交流电的电压的有效值为D ．若将该交流电压加在阻值R ＝100 Ω的电阻两端，则电阻消耗的功率为50 W3、正弦交变电源与电阻R 、交流电压表按照图1所示的方式连接，R =10Ω，交流电压表的示数是10V 。
图2是交变电源输出电压u 随时间t 变化的图象。
则 （ ）A.通过R 的电流i R 随时间t 变化的规律是i R =2cos100πt (A)B.通过R 的电流i R 随时间t 变化的规律是i R =2cos50πt (V)C.R 两端的电压u R 随时间t 变化的规律是u R =52cos100πt (V)D.R 两端的电压u R 随时间t 变化的规律是u R =52cos50πt (V)4、如图所示，同轴的两个平行导线圈M 、N ，M 中通有图象所示的交变电流，则（ ） A.在t 1到t 2时间内导线圈M 、N 互相排斥 B.在t 2到t 3时间内导线圈M 、N 互相吸引C.在t 1时刻M 、N 间相互作用的磁场力为零D.在t 2时刻M 、N 间相互作用的磁场力最大5、在周期性变化的匀强磁场区域内有垂直于磁场的一半径为r =1m 、电阻为R =3.14Ω的圆形线框，当磁感应强度B 按图示规律变化时（以向里为正方向），线框中有感应电流产生。
⑴画出感应电流i 随时间变化的图象（以逆时针方向为正）。
⑵求该感应电流的有效值。
/s-2sU -U专题二 表征交流电的物理量、四值问题1、如图，匀强磁场的磁感应强度B=0.5T,边长为L=10cm 的正方形线圈abcd 共100匝，线圈电阻r=1Ω，线圈绕垂直于磁感线的轴匀速转动。
交变电流1.处在匀强磁场中的矩形线圈abcd ，以恒定的角速度绕ab 边转动，磁场方向平行于纸面并与ab 垂直。
在t=0时刻，线圈平面与纸面重合（如图），线圈的cd 边离开纸面向外运动。
若规定由a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流I 随时间t 变化的图线是 （ ）2.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e 随时间t 的变化规律如图所示，下列说法中正确的是（ ）A ．t 1时刻通过线圈的磁通量为零B ．2时刻通过线圈的磁通量绝对值最大C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．每当e 转换方向时，通过线圈的磁通量的绝对值都为最大3．如图甲为电热毯的电路示意图。
电热毯接在u =311sin100πt （V ）的电源插座上。
电热毯被加热到一定程度后，由于装置P 的作用，使加在电热丝ab 两端的电压变为如图乙所示的波形，从而进入保温状态。
若电热丝电阻保持不变，此时图甲中交流电压表读出交流电的有效值是（ ）A ．156VB ．220VC ．311VD ．110V4．在交流电电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a 、b 两点间逐次将图中的电路元件甲、乙、丙单独接入，当使交流电频率增加时，可以观察到下列论述的哪种情况（ ） A ．A 1读数不变，A 2增大，A 3减小 B ．A 1读数减小，A 2不变，A 3增大 C ．A 1读数增大，A 2不变，A 3减小 D ．A 1，A 2 ，A 3读数均不变tICtI Da bc dtI A tIB5．一矩形线圈，面积是0.05m 2，共100匝，线圈电阻为2Ω，外接电阻为R =8Ω，线圈在磁感应强度为π1=B T 的匀强磁场中以300r/min 的转速绕垂直于磁感线的轴匀速转动，如图所示，若从中性面开始计时，求：（1）线圈中感应电动势的瞬时值表达式。
（2）线圈从开始计时经1/30s 时，线圈中电流的瞬时值。

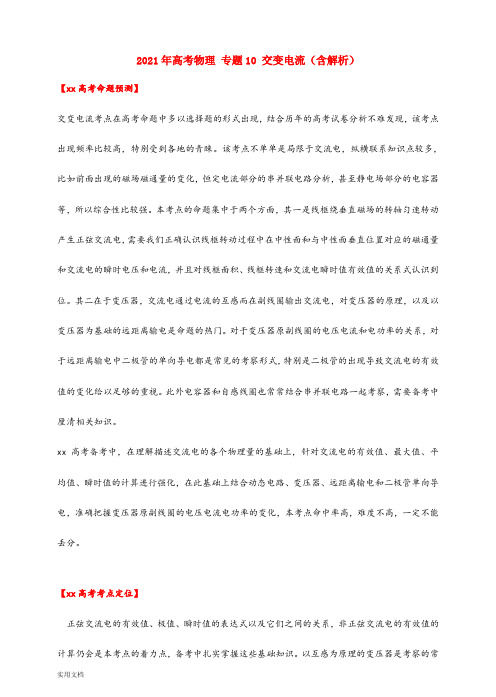

2021年高考物理专题10 交变电流（含解析）【xx高考命题预测】交变电流考点在高考命题中多以选择题的形式出现，结合历年的高考试卷分析不难发现，该考点出现频率比较高，特别受到各地的青睐。
该考点不单单是局限于交流电，纵横联系知识点较多，比如前面出现的磁场磁通量的变化，恒定电流部分的串并联电路分析，甚至静电场部分的电容器等，所以综合性比较强。
本考点的命题集中于两个方面，其一是线框绕垂直磁场的转轴匀速转动产生正弦交流电，需要我们正确认识线框转动过程中在中性面和与中性面垂直位置对应的磁通量和交流电的瞬时电压和电流，并且对线框面积、线框转速和交流电瞬时值有效值的关系式认识到位。
其二在于变压器，交流电通过电流的互感而在副线圈输出交流电，对变压器的原理，以及以变压器为基础的远距离输电是命题的热门。
对于变压器原副线圈的电压电流和电功率的关系，对于远距离输电中二极管的单向导电都是常见的考察形式，特别是二极管的出现导致交流电的有效值的变化给以足够的重视。
此外电容器和自感线圈也常常结合串并联电路一起考察，需要备考中厘清相关知识。
xx高考备考中，在理解描述交流电的各个物理量的基础上，针对交流电的有效值、最大值、平均值、瞬时值的计算进行强化，在此基础上结合动态电路、变压器、远距离输电和二极管单向导电，准确把握变压器原副线圈的电压电流电功率的变化，本考点命中率高，难度不高，一定不能丢分。
【xx高考考点定位】正弦交流电的有效值、极值、瞬时值的表达式以及它们之间的关系，非正弦交流电的有效值的计算仍会是本考点的着力点，备考中扎实掌握这些基础知识。
以互感为原理的变压器是考察的常见形式，原副线圈的电压电流电功率关系，特别是接入二极管和传感器的情况下，整个电路的动态变化是一个热点。
【考点p k】名师考点透析考点一、交流电的产生及描述【名师点睛】1.正弦交流电：在匀强磁场中，线框绕垂直于磁场的转轴匀速转动，线框中产生的交流电即按照正弦规律变化即正弦交流电。
高考物理新电磁学知识点之交变电流全集汇编附答案(5)一、选择题1．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流是I 2．则（ ）A ．用户端的电压为I 1U 1/I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U2．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V3．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小4．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c 、d 两端和g 、h 两端的电压均为110V ．若分别在c 、d 两端和g 、h 两端加上110V 交变电压，则a 、b 两端和e 、f 两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V5．如图所示，两种情况下变压器灯泡L 2、L 3的功率均为P ，且L 1、L 2、L 3为相同的灯泡，匝数比为，则图（a ）中L 1的功率和图（b ）中L 1的功率分别为( )A ．P 、PB ．9P 、C ．、9PD ．、9P6．如图甲所示为一理想变压器，原、副线圈匝数比为22∶1，两个标有“10 V ,5 W”的小灯泡并联在副线圈的两端．原线圈与正弦交变电源连接，输入电压u 如图乙所示，原线圈电路中电压表和电流表(可视为理想电表)。
一、选择题1．图甲所示是一台小型发电机，该发电机线圈的内阻为10 Ω，外接灯泡的电阻为90 Ω，图乙所示为该发电机产生的交变电流的电动势随时间变化的正弦规律图像。
下列说法正确的是（）A．在t=0.01s时，电压表的示数为零B．在t=0.005s时，通过线圈的磁通量最大C．在1 s内，灯泡产生的焦耳热为108.9J D．电路中电流的有效值约为1.6 A2．交流发电机的输出电压为U，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m，降压变压器原、副线圈匝数之比为n，输电导线电阻为r，用户的工作电压为U。
下列说法正确的是（）A．mn=1 B．mn>1C．输电线上损失的功率为222(1)mn Um rD．输电线上损失的功率为2Umr3．如图所示，理想变压器原、副线圈匝数之比n1：n2=3∶1，正弦交流电压有效值为U0恒定，电路中四个电阻R1=R2=R3=R4，理想电压表示数为U，则下列说法正确的是（）A．R1与R2的电流之比为1∶1B．R1与R2的电压之比为3∶1C．R1与R2的功率之比为1∶3D ．R 1与R 2的功率之比为1∶94．如图所示，电路中的变压器为理想变压器，U 为正弦式交变电压，R 为变阻器，R 1、R 2是两个定值电阻，A 、V 分别是理想电流表和理想电压表，则下列说法正确的是（ ）A ．闭合开关S ，电流表示数变大、电压表示数变大B ．闭合开关S ，电流表示数变小、电压表示数变大C ．开关S 保持闭合，变阻器滑片向左移动的过程中，电流表、电压表示数均变小D ．开关S 保持闭合，变阻器滑片向左移动的过程中，电流表、电压表示数均变大 5．如图所示，某旋转磁极式发电机的转子有两对磁极，将定子线圈的输出端接在一理想变压器的原线圈上，不计定子线圈的电阻。
当转子以25r/s 的转速匀速转动时，在定子绕组中产生频率为50Hz 的正弦交流电。
若使转子以50r/s 的转速转动，则（ ）A ．电流表A 的示数变为原来两倍B ．电压表V 的示数不变C ．电阻R 上交流电的频率为25HzD ．变压器铁芯中磁通量变化率的最大值变为原来4倍6．下列说法正确的是（ ）A ．导体做切割磁感线运动，导体内一定会产生感应电流B ．电磁感应现象中，感应电流的磁场总是跟原来的磁场方向相反C ．交流电设备上所标的电压和电流值都是交变电流的最大值D ．穿过闭合线圈的磁通量发生变化，线圈中一定有感应电流7．如图所示为远距离交流输电的简化电路图。
2021年高考物理100考点最新模拟题千题精练（选修3-2）第五部分 交变电流 专题5.21 交变电流电路问题一、选择题1．（2020江苏高考仿真模拟2）如图所示，电路中完全相同的三只灯泡L 1、L 2、L 3分别与电阻R 、电感L 、电容C 串联，先把双刀双掷开关S 与“220V ，100Hz ”的交流电路a 、b 两端连接，三只灯泡亮度恰好相同。
若保持交变电压有效值不变，而将双刀双掷开关S 变为与“220V ，50Hz ”的交流电路c 、d 两端连接，则发生的现象是 （ ）A ．三灯均变暗B ．三灯均变亮C ．L 1亮度不变，L 2变亮，L 3变暗D ．L 1亮度不变，L 2变暗，L 3变亮 【参考答案】C【名师解析】由题意知，交变电流的电压有效值不变，频率减小了，电阻R 的阻值不随频率而变化，交变电压不变，灯泡L 1的电压不变，亮度不变。
电感L 的感抗减小，流过L 2的电流增大，L 2变亮。
电容C 的容抗增大，流过L 3的电流减小，L 3变暗，选项C 正确，选项A 、B 、D 错误。
2．（2020江苏高考仿真模拟2）如图所示，一个边长L =10cm ，匝数n =100匝的正方形线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO´匀速转动，磁感应强度B=0.50T ，角速度ω=10πrad/s ，闭合回路中两只灯泡均能正常发光。
下列说法正确的是 （ ） A ．从图中位置开始计时，感应电动势瞬时表达式为e ＝5πcos10πt （V ） B ．增大线圈转动角速度ω时，感应电动势的峰值E m 不变 C ．抽去电感器L 的铁芯时，灯泡L 2变亮D ．增大电容器C 两极板间的距离时，灯泡L 1变亮图220V ,50Hz220V ,100Hz图【参考答案】AC【名师解析】：由E m＝nBSω=5πV，线框垂直于中性面开始计时，所以闭合电路中电动势瞬时值的表达式：e=5πcos10πt（V），选项A正确；根据电动势最大值公式E m＝nBSω，增大线圈转动角速度ω时，感应电动势的峰值E m变大，选项B错误；抽去电感器L的铁芯时，即减小自感系数，则减小感抗，灯泡L2变亮，选项C正确；当增大电容器C两极板间的距离时，电容器的电容C变小，容抗增大，灯泡L1变暗，选项D错误。
2021年高考物理100考点最新模拟题千题精练（选修3-2）第五部分 交变电流专题5.4 交变电流的有效值（基础篇）一．选择题1.（2020贵州安顺市3月调研）一电阻接到方波交流电源上，在一个周期内产生的热量为Q 方；若该电阻接到正弦交流电源上，在个周期内产生的热量为Q 正，该电阻上电压的峰值均为0u ，周期均为T ，如图甲、乙所示。
则:Q Q 正方等于（ ）A.2：1 B.1：2C.2:1D. 1:2【参考答案】C 【名师解析】根据焦耳定律知2u Q TR=方；而正弦交流电压的有效值等于峰值的12，所以： 2020122u u Q T TR R⎛⎫⎪⎝⎭==⋅正， 可得：:2:1Q Q 正方，故C 正确，ABD 错误。
2．(2019·江西重点中学协作体第二次联考)如图所示为一个经双可控硅调节后加在电灯上的电压，正弦交流电的每一个二分之一周期中，前面四分之一周期被截去。
现在电灯上电压的有效值为( )A ．U mB ．U m2C.U m 3 D ．U m2【参考答案】D 【名师解析】从u -t 图像上看，每个14周期正弦波形的有效值U 1＝U m 2，根据有效值的定义U 2R T ＝⎝⎛⎭⎫U m 22R ×T4×2＋0，解得U ＝U m2，D 正确。
3．(5分)如图11所示，是一交流电压随时间变化的图象，此交流电压的有效值等于_____V ．A ．50 2B ．50C ．25 2D ．75【参考答案】A【名师解析】 题图中给出的是一方波交流电，周期T ＝0.3 s ，前T 3时间内U 1＝100 V ，后2T3时间内U 2＝－50 V ．设该交流电压的有效值为U ，根据有效值的定义，有U 2R T ＝U 21R ·⎝⎛⎭⎫T 3＋U 22R ·⎝⎛⎭⎫23T ，代入已知数据，解得U ＝50 2 V.，选项A 正确。
4．（2019山西三模）现代社会是数字化社会，需要把模拟信号转换为数字信号。
2023届高三物理一轮复习重点热点难点专题特训专题69 交变电流的变化规律及其描述特训目标 特训内容目标1 旋转线框产生交变电流的问题（1T —4T ） 目标2 导体棒切割产生交变电流的问题（5T —8T ）目标3 有效值的计算（9T —12T ） 目标4平均值的计算（13T —16T ）一、旋转线框产生交变电流的问题1．如图甲所示，单匝矩形线框在匀强磁场B 中，绕与磁场B 垂直的轴OO ′匀速转动。
已知线框电阻R ，转动周期T ，穿过线框的磁通量Φ与时间t 的关系图，如图乙所示。
则下列说法错误．．的是（ ）A ．2T时刻，线框平面与中性面垂直 B 2mπΦ C ．4T 到34T 过程中，线框中平均感应电动势为零 D ．线框转动一周，线框中产生的热量为222mRTπΦ【答案】C【详解】A ．2T时刻，回路磁通量为零，则线框平面与中性面垂直，故A 正确； B ．角速度2T πω= 感应电动势最大值m E BS ωω==Φ感应电流EI R=有效值m 22I πΦ=有故B 正确；C ．4T 到34T 过程中，磁通量变化不是零，则平均感应电动势不为零，故C 错误； D ．线框转动一周，线框中产生的热量为222m2Q I RT RTπΦ==有故D 正确。
本题选错误的，故选C 。
2．如图甲，交流发电机通过一理想变压器，给“220V ，1100W”的电饭煲和“220V ，220W”的抽油烟机正常供电。
交流发电机线圈匀速转动，从某时刻开始计时得电动势－时间关系，如图乙所示，所有导线的电阻均不计，交流电流表是理想电表。
下列说法正确的是（ ）A ．正常工作时，电饭锅和抽烟机的发热功率之比为5︰1B ．从图乙中可得，t =0时刻穿过发电机线圈的磁通量和A 表的示数均为零C ．电饭锅和抽油烟机同时正常工作时，A 表的示数为1.2AD ．若线圈转速减半，电饭锅的功率将变成原来的1/2 【答案】C【详解】A ．正常工作时，电饭锅为纯电阻电路，工作的功率1100W 即为发热功率，抽油烟机为非纯电阻电路，发热功率小于工作功率220W ，故电饭锅和抽烟机的发热功率之比大于5︰1，故A 错误；B ．从图乙中可得，t =0时刻穿过发电机线圈的磁通量最大，变化率为零； A 表的示数为有效值，不为零，故B 错误；C ．根据变压器的输入功率等于输出的功率11001320I ⨯=解得电流表读数为1.2A ，故C 正确；D ．若线圈转速减半，输入电压和输出电压均变为原来的1/2，电饭锅的功率将变成原来的1/4，故D 错误。
2015届高中物理交变电流专项复习知识梳理： 一、交变电流1.交变电流：电流强度的大小和方向，这种电流叫交变电流。
2.交变电电流的产生和变化规律（1）产生：在匀强磁场中，绕垂直于磁场方向的轴匀速转动的线圈产生的是交变电流.（2）规律（瞬时值表达式）： ①中性面的特点：②变化规律：（交变电流瞬时值的表达式）电动势：电压：电流： ③正弦（余弦）交变电流的图象二、描述交变电流的物理量 1. 交变电流的最大值：（1）交变电流的最大值（m m I E 、）与无关，但是转动轴应与磁感线.（2）某些电学元件（电容器、晶体管等）的击穿电压指的是交变电压的最大值. 2.交变电流的有效值：（1）有效值是利用定义的.（即，则直流电的数值就是该交流电的有效值.） （2）正弦交变电流的有效值：（3）通常说的交变电流的电压、电流强度以及交流电表的读数、保险丝的熔断电流的值，都是指交变电流的值.此外求解交变电流的电热问题时，必须用值来进行计算. 3.交变电流的周期、频率、角速度：（1）周期T ：交变电流完成一次周期性变化所需的时间.（2）频率f ：1s 内完成周期性变化的次数.（3）角速度ω：1s 内转过的角度.（4）三者关系：我国民用交变电流的周期T =s 、频率f=Hz 、角速度ω=rad/s.4.交变电流平均值：（1）交变电流图象中图象与t轴所围成的面积与时间的比值叫做交变电流的平均值.（2）平均值是利用来进行计算的，计算时只能用平均值.三、电感和电容对交流的作用电感是“通流、阻流、通频、阻频”.电容是“通流、隔流、通频、阻频”.四、变压器1.变压器的构造图：2.变压器的工作原理：3. 理想变压器（1）电压跟匝数的关系：（2）功率关系：（3）电流关系：（4）决定关系：五、远距离输电1、示意图：2、两个关系：（1）.输电过程的电压关系：（2）.输电过程功率的关系：专题一交变电流的产生和图像1、将阻值为5Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示．下列说法正确的是（）A．电路中交变电流的频率为0.25 HzB．通过电阻的电流为2AC．电阻消耗的电功率为2.5 WD．用交流电压表测得电阻两端的电压是5 V2、一正弦交流电的电压随时间变化的规律如图所示．由图可知（）A ．该交流电的电压瞬时值的表达式为u ＝100sin （25t ）VB ．该交流电的频率为25 HzC ．该交流电的电压的有效值为100 2 VD ．若将该交流电压加在阻值R ＝100 Ω的电阻两端，则电阻消耗的功率为50 W3、正弦交变电源与电阻R 、交流电压表按照图1所示的方式连接，R =10Ω，交流电压表的示数是10V 。
图2是交变电源输出电压u 随时间t 变化的图象。
则（）A.通过R 的电流i R 随时间t 变化的规律是i R =2cos100πt (A)B.通过R 的电流i R 随时间t 变化的规律是i R =2cos50πt (V)C.R 两端的电压u R 随时间t 变化的规律是u R =52cos100πt (V)D.R 两端的电压u R 随时间t 变化的规律是u R =52cos50πt (V)4、如图所示，同轴的两个平行导线圈M 、N ，M 中通有图象所示的交变电流，则（） A.在t 1到t 2时间内导线圈M 、N 互相排斥 B.在t 2到t 3时间内导线圈M 、N 互相吸引 C.在t 1时刻M 、N 间相互作用的磁场力为零 D.在t 2时刻M 、N 间相互作用的磁场力最大5、在周期性变化的匀强磁场区域内有垂直于磁场的一半径为r =1m 、电阻为R =3.14Ω的圆形线框，当磁感应强度B 按图示规律变化时（以向里为正方向），线框中有感应电流产生。
⑴画出感应电流i 随时间变化的图象（以逆时针方向为正）。
⑵求该感应电流的有效值。
B /Tt /sO2 13 46 79Br V交变电源~u /V t /×10-2sO U m-U m12图2M Nt 1 t 2 t 3 t 4itOV专题二 表征交流电的物理量、四值问题1、如图，匀强磁场的磁感应强度B=0.5T,边长为L=10cm 的正方形线圈abcd 共100匝，线圈电阻r=1Ω，线圈绕垂直于磁感线的轴匀速转动。
,/2s rad πω=外电路电阻R=4Ω。
求：（1）感应电动势最大值（2）由图示位置转过60。
角时的感应电动势值 （3）由图示位置转过60。
角过程中产生的感应电动势值 （4）交流电压表的示数（5）线圈转动一周在电阻R 上产生的热量（6）在61周期内通过电阻R 的电荷量为多少。
2.如下图所示，是一个交变电流的电流强度i 随时间t 变化的规律。
此交变电流的有效值是A.52AB.5AC.3.52AD.3.5A3、一个在匀强磁场中绕垂直于磁感线的轴匀速转动的线框，当线框转至中性面时开始计时。
t 1=1/60s ，线框中感应电动势为50V ，当t 2=1/30s 时，线框中感应电动势为503V ，求： （1）感应电动势的最大值； （2）线框转动的角速度的大小； （3）线框中感应电动势的瞬时表达式。
2 -32O i /At /s0.1 0.2 0.3 0.44、一根电阻丝接入100v 的直流电，1min 产生的热量为Q ，同样的电阻丝接入正弦交变电压，2min 产生的热量为0.5Q ，那么该交变电压的最大值为（） A 、50v B 、100v C 、502v D 、503v5、将硬导线中间一段折成不封闭的正方形，每边长为l ，它在磁感应强度为B 、方向如图的匀强磁场中匀速转动，转速为n ，导线在a 、b 两处通过电刷与外电路连接，外电路有额定功率为P 的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为（）A.(2πl 2nB )2/PB.2(πl 2nB )2/PC.(l 2nB )2/2P D.(l 2nB )2/P专题三 变压器原理和应用1、下列有关理想变压器的说法正确的是：（） A 、原、副线圈中交变电流的频率一定相等 B 、穿过原、副线圈的磁通量的变化率一定相等 C 、副线圈的输出功率和原线圈的输入功率一定相等 D.原线圈的导线比副线圈导线细E ．变压器是一种能够改变交流电压的设备F ．凡是能改变交流电压的设备，都是变压器G ．原线圈中输入功率随着副线圈中的负载阻值增大而增大 H ．负载空载时，原线圈中的电流为零 I ．当副线圈空载时，原线圈上的电压为零J ．原线圈中的输入电流随着副线圈中的输出电流的增大而增大2.如图所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220V ，60W”灯泡一只，且灯泡正常发光。
则（） A ．电流表的示数为22023 AB ．电源输出功率为1200WA 1A 2图13-2-6C ．电流表的示数为2203 AD ．原线圈端电压为11V3.如图所示，理想变压器的原线圈匝数为n 1=1000匝，副线圈匝数为n 2=200匝，交变电源的电动势e =311sin314t V ，电阻R =88Ω，电流表和电压表对电路的影响忽略不计。
下列结论正确的是（）A.电流表A 1的示数为0.10AB.电压表V 1的示数为311VC.电流表A 1的示数为0.75AD.电压表V 2的示数为62.2V4、如图13-2-6所示，理想变压器的副线圈上接有三个灯泡，原线圈与一灯泡串联在交流电源上。
若所有灯泡都完全相同且都正常发光，则电源两端的电压U 1与灯泡两端的电压U 2之比为（） A 、1:1 B 、2:1 C 、3:1 D 、4:15、图5-52所示为理想变压器，3个灯泡L1，L2，L3都标有“5V ，5W”，L4标有“5V ，10W”．若它们都能正常发光，则变压器原、副线圈匝数比n1∶n2和输入电压u 应为（） A ．2∶1，25伏 B ．1∶2，20伏 C ．1∶2，25伏 D ．2∶1，20伏6、用理想变压器向负载供电，变压器的输入电压不变，如图图13-2-4所示，如果负载电阻的滑动触头向上移动，则图中所有交流电表的读数及变压器输入功率的变化情况为（） A ．V 1、V 2不变，A 1增大、A 2减小，P 增大A 1V 1 V 2A 2Rn 1 n 2图13-2-8B ．V 1、V 2不变，A 1、A 2增大，P 增大C ．V 1、V 2不变，A 1、A 2减小，P 减小D ．V 1不变、V 2增大，A 1减小、A 2增大，P 减小7.如图所示，理想变压器给负载R 供电．保持输入的交变电压不变，各交流电表对电路的影响不计。
当负载电阻的滑动触头向下移动时，图中各交流电表的示数及变压器的输入功率P 的变化情况是（）A.V 1和V 2不变，A 1增大，A 2减小，P 增大B.V 1和V 2不变，A 1和A 2增大，P 增大C.V 1和V 2不变，A 1和A 2减小，P 减小D.V 1不变，V 2增大，A 1减小，A 2增大，P 减小8.如图所示，理想变压器输入的交变电压为U 1，原线圈中的电流为I 1。
下列说法中正确的是A.保持U 1及R 不变，将K 由a 改接到b 时，I 1将减小B.保持U 1及R 不变，将K 由b 改接到a 时，R 的功率将增大C.保持U 1及K 不变，将R 增大时，I 1将增大D.K 不变，U 1增大，I 1将增大9、如图13-2-8所示的变压器，当通以交流电时，每一个线圈产生的磁通量只有一半通过另一线圈，另一半通过中间臂，已知线圈1、2匝数之比n 1:n 2，当线圈1输入电压U 时，线圈2输出电压是________V ，当线圈2输入电压U 时，线圈1输出电压是________V ，10.钳形电流表的外形和结构如图（a ）所示。
图（a ）中电流表的读数为1.2A 。
图（b ）中用同一电缆线绕了3匝，KabU 1A 1V 1V 2A 2n 1 n 2 铁芯则（）A.这种电流表能测直流电流，图（b）的读数为2.4AB.这种电流表能测交流电流，图（b）的读数为0.4AC.这种电流表能测交流电流，图（b）的读数为3.6AD.这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A11.调压变压器是一种自耦变压器，它的构造如图所示。
线圈AB绕在一个圆环形的铁芯上。
AB间加上正弦交流电压U，移动滑动触头P的位置，就可以调节输出电压。
在输出端连接了滑动变阻器R和理想交流电流表，变阻器的滑动触头为Q。
则（）Ａ.保持P的位置不动，将Q向下移动时，电流表的读数变大Ｂ.保持P的位置不动，将Q向上移动时，电流表的读数变小Ｃ.保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变大Ｄ.保持Q的位置不动，将P沿逆时针方向移动时，电流表的读数变小12.如图所示，理想变压器初级线圈接交变电压u，次级线圈a仅有1匝，外电路是一匝同样材料，同样大小的线圈b，且a的横截面积是b的2倍。
