梁板柱墙钢筋计算

梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：（1）支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度－保护层＋15d}（3）钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d} 图一4、腰筋（1）当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d；（2）当为梁侧面受扭纵向钢筋时，其搭接长度为Ll或LlE（抗震）；其锚固长度与方式同框架下部纵筋。

5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高－2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距＋1）×2＋（非加密区长度/非加密区间距－1）注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

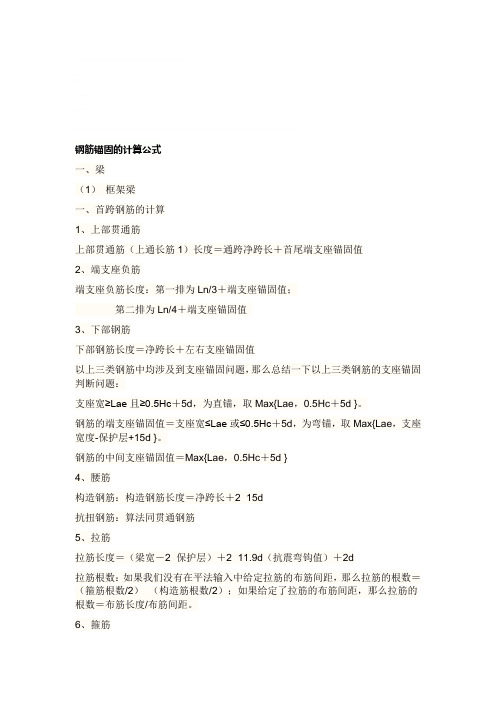

钢筋锚固的计算公式一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

一、框架梁1、上部贯通筋长度=梁通长（包含边柱宽）-2*柱保护层-2*柱箍筋直径-2*柱纵筋直径+2*弯曲长度弯曲=15d d为钢筋直径 详见图一图一2、端支座负筋第一排负筋=Ln/3+边柱柱宽-柱保护层厚度-柱箍筋直径-柱纵筋直径+弯曲长度 弯曲长度=15d d为钢筋直径 详见图一第二排负筋=Ln/4+边柱柱宽-柱保护层厚度-柱箍筋直径-柱纵筋直径-第一排负筋直径+弯曲长度弯曲长度=15d d为钢筋直径 详见图一（Ln为梁净跨跨长）3、中间支座负筋第一排 =Ln/3*2+中柱柱宽 第二排 =Ln/4*2+中柱柱宽（Ln为左右跨中较大者）4、下部上层贯通筋长度=梁通长（包含边柱宽）-2*柱保护层-2*柱箍筋直径-2*柱纵筋直径-一二层负筋直径*2-下部下层贯通筋直径*2+2*弯曲长度弯曲=15d d为钢筋直径 详见图一5、下部下层贯通筋长度=梁通长（包含边柱宽）-2*柱保护层-2*柱箍筋直径-2*柱纵筋直径-一二层负筋直径*2+2*弯曲长度弯曲=15d d为钢筋直径 详见图一6、梁箍筋箍筋长度=（梁宽-2*梁保护层厚度+梁高-2*梁保护层厚度）*2+2*11.9d箍筋根数=(round((2.0h b-0.05)/加密区间距,0)+1)*跨数*2+round((净跨总长-2.0h b*跨数*2）/非加密区间距,o)-跨数加密区范围详见图二图二7、构造筋构造筋长度=梁净跨总长+中柱总宽度+2*15d8、构造拉筋拉筋长度=（梁宽-2*梁保护层）+2*11.9d拉筋根数=（梁净跨总长+所有中柱宽度）/加密区间距2倍+19、受扭钢筋受扭钢筋长度=梁净跨总长+中柱总宽度+2*锚固长度（L aE或L a）L aE=ζaE* La (ζaE一、二级抗震取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

)L a=ζa*L ab(ζa、L ab取值见图四 普通钢筋ζa取值1.0)图四（挡住部分为LaE＝ζaE La）10、受扭拉筋拉筋长度=（梁宽-2*梁保护层）+2*11.9d拉筋根数=（梁净跨总长+所有中柱宽度）/加密区间距2倍+1二、非框架梁1、通长筋通长筋长度=梁跨总长（加上中间主梁宽度）+0.6L ab*2+15d*22、底筋（1）无扭力筋底筋锚固长度12d（2）有扭力筋底筋长度=净跨总长+中间框架梁宽度+2*L a(L a长度小于框架梁梁宽时如下图6要求)底筋长度=净跨总长+中间框架梁宽度+2*0.6*L ab+2*15*d (L a长度大于框架梁梁宽如下图6要求) L a=ζa*L ab(ζa、L ab取值见图四 普通钢筋ζa取值1.0)箍筋长度=（梁宽-2*梁保护层厚度+梁高-2*梁保护层厚度）*2+2*11.9d4、端支座负筋端支座负筋长度=L n/3+0.6L ab+ 15d5、受扭钢筋受扭钢筋长度=净跨总长+中间框架梁宽度+2*L a(L a长度小于框架梁梁宽时)受扭钢筋长度=净跨总长+中间框架梁宽度+2*0.6*L ab+2*15*d (L a长度大于框架梁梁宽时)L a=ζa*L abζa 、L ab取值见上页6、构造筋构造筋长度=梁净跨总长+中柱总宽度+2*15d三、屋面框架梁1、通长筋通长筋长度=梁净跨总长+边柱总宽+中柱宽-柱保护层-柱箍筋直径-柱边筋直径+1.7L abe （梁插入柱内，）梁上部纵向钢筋两排时，第二排第一批截断：钢筋锚固长度为≥1.7LabE（≥1.7Lab）。

钢筋锚固的计算公式一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

一、梁（一）框架梁1、首跨钢筋的计算（1）上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值（2）端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值（3）下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }（4）腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋（5）拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

（6）箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d我们做预算是应该算中心线尺寸：（梁宽－2×保护层＋梁高－2×保护层）×2+26.5d（抗震箍）（梁宽－2×保护层＋梁高－2×保护层）×2+16.5d（非抗震箍）箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

一、柱纵筋计算（直径不变的情况）柱纵筋长度=基础内长度+楼层长度+顶层伸入长度1、基础内长度计算方法：h j-c＞l aE，(h j-c)+max(6d，150)h j-c≤l aE，(h j-c)+15d其中h j：基础高度，c：保护层厚度，d：纵筋直径2、楼层长度计算方法：楼顶标高-基础顶标高-顶层梁高3、顶层伸入长度计算方法：（1）边角柱内侧、中柱纵筋梁高- c≥l aE，l aE梁高- c≤l aE，(梁高- c)+12d（2）边角柱外侧纵筋(梁高- c)+(h c-c)≤1.5l aE，1.5 l aE(梁高- c)+(h c-c)＞1.5 l aE，max(1.5 l aE，梁高-c+15d)其中：hc：柱宽，c：保护层厚度，d：纵筋直径二、柱箍筋计算1、加密区长度：（1）柱根加密：Hn/3，Hn为首层净高（即首层顶标高-基础顶标高-首层梁高）（2）梁内加密：梁高（3）梁侧加密：max（Hn/6，hc，500），Hn为所在层净高2、非加密区长度：楼顶标高-基础顶标高-加密区长度之和3、根数计算：（1）加密区根数=加密区长度÷加密区间距，结果向上取整+1（2）非加密区根数=非加密区长度÷非加密区间距，结果向上取整-14、单根箍筋长度：外箍(b-2c+h-2c)×2+1.9d*2+2×max(10d，75)内箍[(h-2c-∑D)÷(n-1)×（m-1）+∑Dg+b-2c]×2+1.9d*2+2×max(10d，75)拉筋(h-2c)+1.9d*2+2×max(10d，75)其中D：纵筋直径Dg：内箍箍住纵筋直径n：单边纵筋根数m：内箍箍住纵筋根数三、梁钢筋计算（一）上部通长筋长度=两端（边）支座内长度+中间跨长度（含中间支座）边支座内长度：【hc：支座柱宽度，c：保护层厚度，d：钢筋直径】如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间跨长度：直接在平面图中读取数据（二）支座钢筋1、边支座钢筋长度=（边）支座内长度+梁内长度2、中间支座钢筋长度=（中间）支座宽度+梁内长度（两侧）边支座内长度：如果hc-c≥laE，长度取max（laE，0.5hc+5d）如果hc-c＜laE，长度取hc-c+15d【伸至柱边弯折15d】梁内长度：第一排取ln/3 第二排取ln/4ln：相邻梁净跨最大值钢筋信息后（m/n）表示钢筋分排，第一排m根，第二排n根（三）下部钢筋长度=两端支座内长度+净跨长度（ln）边支座内长度：同上部钢筋如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间支座内长度：直接取max（laE，0.5hc+5d）（四）侧面纵向钢筋1、N抗扭钢筋长度计算同下部钢筋长度=两端支座内长度+净跨长度（ln）边支座内长度：同上部钢筋如果（hc-c）≥laE，则长度取：max（laE，0.5hc+5d）如果（hc-c）＜laE，则长度取：hc-c+15d【伸至柱边弯折15d】中间支座内长度：直接取max（laE，0.5hc+5d）2、G构造钢筋长度=两端锚入支座长度+净跨长度（ln）两端锚入支座长度均为150mm即侧面构造纵向钢筋长度=ln+150×2。

梁板柱钢筋计算详————————————————————————————————作者: ————————————————————————————————日期:ﻩ梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度＝通跨净跨长＋首尾端支座锚固值２、端支座负筋端支座负筋长度：第一排为Ln/３+端支座锚固值第二排为Ｌn/4+端支座锚固值３、下部钢筋下部钢筋长度=净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现０3G101－１中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:（１)支座宽≥Laｅ且≥0.5Ｈc＋5d，为直锚，取Mａx{Lae，0.５Hc+5d}(２)钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚，取Mａx{Lae，支座宽度-保护层+15ｄ}（3）钢筋的中间支座锚固值＝Max｛Lae，0.5Hｃ+5ｄ｝图一4、腰筋（1)当为梁侧面构造钢筋时,其搭接与锚固长度可取为1５d；(2)当为梁侧面受扭纵向钢筋时,其搭接长度为Ｌl或ＬｌE(抗震）;其锚固长度与方式同框架下部纵筋。

5、拉筋拉筋长度＝（梁宽-2×保护层）＋2×11.９ｄ（抗震弯钩值)+2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝(箍筋根数／2)×(构造筋根数／2)如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距6、箍筋箍筋长度=（梁宽－2×保护层+梁高-２×保护层）×2+２×１1．9d+8ｄ箍筋根数=（加密区长度/加密区间距＋1)×2+（非加密区长度/非加密区间距－1)注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了２d,箍筋计算时增加了8d。
