第三讲课题：§3-1 平面四杆机构的基本类型及其演化教学目的：理解平面四杆机构的各种类型及其应用。

教学重点: 铰链四杆机构类型及其演化，理解曲柄存在条件。

教学难点：导杆机构教学方法：课堂演示、多媒体教学互动：每个知识点后提问或讨论。

教学安排：§3-1 平面四杆机构的基本类型及其演化复习旧课：机构组成，运动副，运动简图等。

平面连杆机构是常用的低副机构，其中以由四个构件组成的四杆机构应用最广泛，而且是组成多杆机构的基础。

因此本章着重讨论四杆机构的基本类型、性质及常用设计方法。

一、四杆机构的类型1．曲柄摇杆机构两连架杆一为曲柄，一为摇杆。

功能：将等速转动转换为变速摆动或将摆动转换为连续转动。

应用：雷达天线机构、缝纫机踏板机构。

2．双曲柄机构两连架杆都为曲柄功能：将等速转动转换为等速同向、不等速同向、不等速反向转动。

应用：惯性筛机构若两曲柄的长度相等，连杆与机架的长度也相等，则该机构称为平行双曲柄机构。

如铲斗机构还有反平行四边形机构，例：公共汽车车门启闭机构3．双摇杆机构两连架杆都为摇杆功能：一种摆动转换为另一种摆动。

应用：鹤式起重机、飞机起落架二、铰链四杆机构的曲柄存在条件证明：结论：铰链四杆机构存在一个曲柄的条件是：1．最短杆与最长杆长度之和小于或等于其余两杆长度之和2．曲柄为最短杆。

铰链四杆机构存在曲柄的条件是：1．最短杆与最长杆长度之和小于或等于其余两杆长度之和2．机架或连架杆为最短杆。

三、四杆机构类型判别否Lmax+Lmin< L' +L"是不可能有曲柄可能有曲柄最短杆对边最短杆最短杆邻边双摇杆机构曲柄摇杆机构双曲柄机构四、铰链四杆机构的演化1．曲柄滑块机构2．偏心轮机构3．导杆机构①摆动导杆机构（牛头刨床）②转动导杆机构③移动导杆机构4．摇块机构小结：本次课主要熟悉四杆机构的各种类型，了解它们的应用作业：预习下次课内容。

平面四杆机构的基本形式及其演变

平面四杆机构的基本形式及其演变

平面四杆机构的基本形式及其演变提问：请试举几个生活与工程中的四杆机构的实例基本类型：铰链四杆机构（均为转动副）一、铰链四杆机构的基本形式及应用1、组成：机架：固定不动的构件曲柄：相对机架可作整周旋转连架杆：与机架相连的构件摇杆：只能在某一角度内摆动连杆：不与机架相连的构件2、分类：曲柄摇杆机构特征：曲柄加摇杆功用：（1）将曲柄的转动转换为摇杆的摆动（曲柄为主动件）（2）将摇杆的摆动转换为曲柄的转动（摇杆为主动件）例：雷达天线、搅拌机、剪切机（1）；缝纫机踏板机构（2）双曲柄机构特征：两个曲柄功用：将等速转动变为不等速同向、等速同向或不等速反向等转动。

特例：A、平行四边形机构特征：两相对构件等长且平行，呈平行四边形；两曲柄同速同向运动，连杆做平动。

实例：摄影平台、火车轮、天平等注意：平行四边形机构在共线位置出现运动不确定，两曲柄有可能反向旋转，所以采用两组机构错开排列，如火车轮。

B、反平行四边形机构特征：两相对构件等长，但机架与连杆不平行；两曲柄做反向不等速转动。

实例：车门开闭机构例：惯性筛（变速）；旋转式叶片泵、平台升降机构（同向同速）；车门开关机构（等速反向）双摇杆机构特征：两个摇杆功用：将一种摆动转换为另一种摆动实例：造型翻箱、起重机变幅机构、飞机起落架、汽车转向机构*注意分析各类四杆机构的运动传递关系和各构件的动作二、铰链四杆机构的演化型式(1) 改变构件的形状和运动尺寸(2)改变运动副的尺寸偏心轮机构(3)选不同的构件为机架曲柄滑块机构导杆机构（摆动、转动）应用实例：压力机、内燃机应用实例：牛头刨床31 2B31 2B对心曲柄滑块机构双滑块机构正弦机构偏心曲柄滑块机构曲柄摇杆机构曲柄滑块机构曲柄摇块机构直动滑杆机构应用实例：货车自卸机构应用实例：手摇唧筒。

平面四杆机构

平面四杆机构

平行双曲柄机构
其相对两杆平行且相等。
1、主动曲柄作等角速转动； 从动件曲柄也以相同角速度转动。
2、当四个铰链中心处于同 一直线上时，将出现运动 不确定状态。
摄影平台升降机构
B1
1
2 3
C1
B
2 3
C
A
B2
B3
D
C" 3 A C2 ˊ C 3 B ˊ 1
1
ˊ B B1
D C ˊ 1
ˊ C
C1
为了消除这种运动不确定状态,可增设辅助机构 或在主、从动曲柄上错开一定角度再安装一组平行 四边形机构。
只能往复摆动，称为摆动导杆 机构。 运动特性：
三、摇块机构和定块机构： 选用不同的构件为机架
摆动滑块机构
自卸卡车车箱的举升机构 运动特性：
固定滑块机构或定块机构
3 C 2 2 C 3
4 B
1 B 1
4
A
A
手摇唧筒
四、双滑块机构： 改变构件的形状和运动副
双滑块机构是具有两个移动副的四杆机构。
2 1

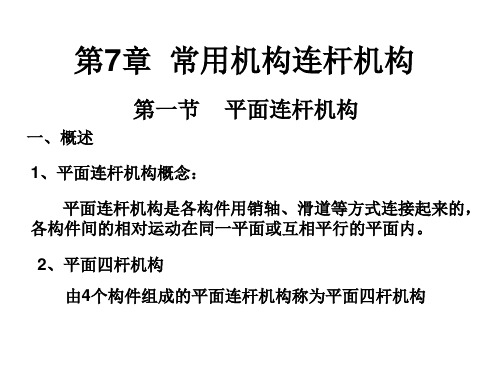

第7章 常用机构连杆机构
