变频器培训资料一、什么是变频器？变频器是一种能将电机的转速和输出功率按需求进行无级调节的电气装置。

它通过改变电源的频率和电压来控制电机的转速，从而实现对电动机的调速。

二、变频器的原理变频器由整流桥、滤波器、逆变器和控制电路组成。

整流桥将电源交流电转换为直流电，滤波器将直流电进行滤波以去除电源的脉动电压。

逆变器将直流电逆变为可调频率和电压的交流电，供应给电机工作。

三、变频器的应用1. 工业领域：变频器广泛应用于机械制造、冶金、石油化工、船舶、航空航天等各个行业的生产设备中。

2. 建筑领域：变频器可应用于楼宇自动化系统中，用于空调系统、水泵系统、风机系统等设备的控制。

3. 农业领域：变频器用于农业机械的控制，如灌溉泵的变频控制，可以节省能源并实现精确控制。

四、变频器的优势1. 节能效果显著：变频器可以根据负载要求进行电机转速的调节，避免了传统启动方式的能源浪费。

2. 调速性能好：通过变频器可以实现无级调速，使得电机的运行速度可以根据需要进行精确控制。

3. 减少电机损坏：变频器可以实现平稳启动和停止，减小了电机的机械冲击，延长了电机的使用寿命。

4. 增强系统稳定性：变频器具有过载保护、电流限制等功能，可以防止电机因过载或过电流而受损。

五、变频器的操作注意事项1. 安全使用：使用变频器时应注意安全保护，避免触电和其他事故的发生。

2. 合理布线：变频器的电源线和控制线要进行合理的布线，并保持良好的接地。

3. 避免温度过高：变频器在工作过程中会产生一定的热量，应确保通风良好，避免过热影响正常工作。

4. 定期维护：定期对变频器进行检查和维护保养，保证其正常工作和使用寿命。

六、变频器的未来发展趋势1. 高性能：未来的变频器将不仅具备调速功能，还会加强功率密度、响应速度等指标的提升，以满足更高性能的需求。

2. 智能化：随着物联网技术的发展，变频器将实现与其他设备的无线通信和数据交互，实现更智能化的控制系统。

3. 绿色低碳：变频器的节能特性将得到进一步的提升，以更好地满足环保和可持续发展的要求。

变频器原理及维修培训变频器是一种能够改变交流电频率的设备，它的原理是通过将输入电源转换为直流电，然后再通过逆变将直流电转换为需要的频率的交流电。

变频器主要由整流器、逆变器和控制电路组成。

整流器部分将输入的交流电源转换为直流电，主要由整流桥构成。

整流桥通常由四个二极管组成，其中两个二极管用于将正半周期的交流电转换为直流电，另外两个二极管用于将负半周期的交流电转换为直流电。

逆变器部分将直流电转换为需要的频率的交流电。

逆变器通常由晶闸管或MOS管组成，通过周期性地开关来控制输出频率和电压。

控制电路会根据输入信号和设定参数来调节逆变器的工作状态，从而达到输出所需的频率和电压。

变频器的维修主要包括故障排除和零部件更换。

故障排除是通过检测变频器的各个部分和电路来确定故障原因，常见的故障包括电源故障、控制电路故障和功率模块故障。

一般可以通过测量电压和电流的方式来检测故障的位置。

零部件更换是指根据检测结果来更换故障的零部件，比如更换损坏的二极管、晶闸管或MOS管等。

变频器的维修需要具备一定的电气知识和技能，以下是维修变频器的一般步骤：1.检查电源：检查输入电源的电压和相序是否正常，确保电源供应稳定。

2.检查故障指示灯：变频器通常会有各种故障指示灯，通过检查这些指示灯的状态来判断故障的类型。

3.检查控制信号：检查控制电路的信号是否正常，包括输入信号和输出信号。

4.测量电流和电压：使用万用表等工具测量电流和电压，确定故障的位置。

5.更换零部件：根据检测结果确定故障的零部件，并进行更换。

6.检查和调试：更换零部件后，对变频器进行检查和调试，确保故障已经修复。

维修变频器需要严格按照操作规程和安全操作程序进行，避免因操作不当而导致更多的故障或安全事故发生。

同时，维修人员还应具备相关的电工知识和维修经验，不断学习和提高自己的技能。

维修变频器的培训应该包括理论和实践两个方面，理论部分主要介绍变频器的工作原理和故障排除方法，实践部分主要通过实际操作来训练维修技能。

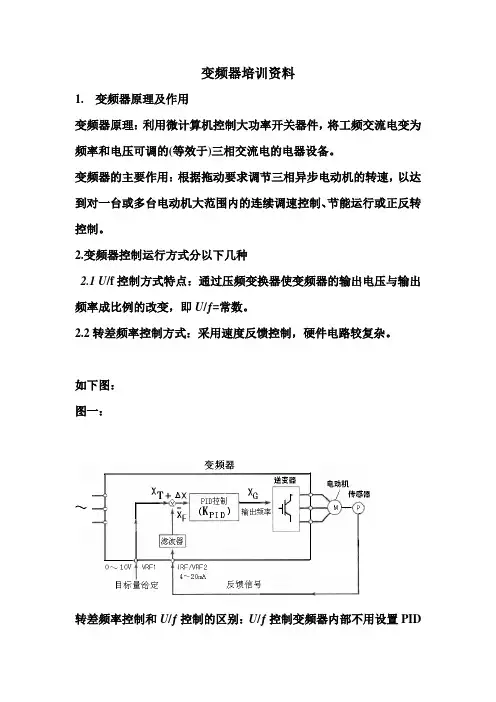

变频器培训资料1. 变频器原理及作用变频器原理：利用微计算机控制大功率开关器件，将工频交流电变为频率和电压可调的(等效于)三相交流电的电器设备。

变频器的主要作用：根据拖动要求调节三相异步电动机的转速，以达到对一台或多台电动机大范围内的连续调速控制、节能运行或正反转控制。

2.变频器控制运行方式分以下几种2.1 U/f控制方式特点：通过压频变换器使变频器的输出电压与输出频率成比例的改变，即U/ƒ=常数。

2.2转差频率控制方式：采用速度反馈控制，硬件电路较复杂。

如下图：图一：转差频率控制和U/ƒ控制的区别：U/ƒ控制变频器内部不用设置PID控制功能，不用设置反馈端子。

现在的变频器一般都是多功能的，即复合功能变频器，在同一台变频器上集中很多功能供选择。

2.3矢量控制变频器特点：同时控制电流的幅值和相位，还可通过软件来设定这种控制方式。

2.4矢量控制方式：直接转矩控制技术，把转矩检测值与转矩给定值作比较，使转矩波动限制在一定的转差范围内，转差的大小由频率调节器来控制，并产生PWM脉宽调制信号，直接对逆变器的开关状态进行控制，。

3.变频器的组成：主电路，输入控制端子排，输出控制端子排，隔离电路，通讯接口，控制面板。

如下图24.变频器频率控制功能：1．由操作面板上的功能键控制频率2．通过功能参数码预置频率3．由操作面板上的功能电位器控制频率4．由外端子控制频率模拟量控制端子控制（模拟电压、模拟电流）接点控制端子控制（频率上升、下降端子）数字量控制5．变频器控制排功能：1．模拟量输入端子: 由电位器控制或接PID反馈信号或接其它检测反馈信号。

2．接点输入端子: 包括独立功能控制端子和多功能控制端子独立功能控制端子：主要有正转、反转、点动、运行停止、复位等端子，其功能固定。

其控制方式有两种，开关控制和脉冲控制。

3多功能输入端子：多功能输入端子通过选定预置，可以实现多种功能。

6.日常保养：运转的时候通电过程中，在不拆开面板的情况下，从外边目视检查有无运转状态的异常。

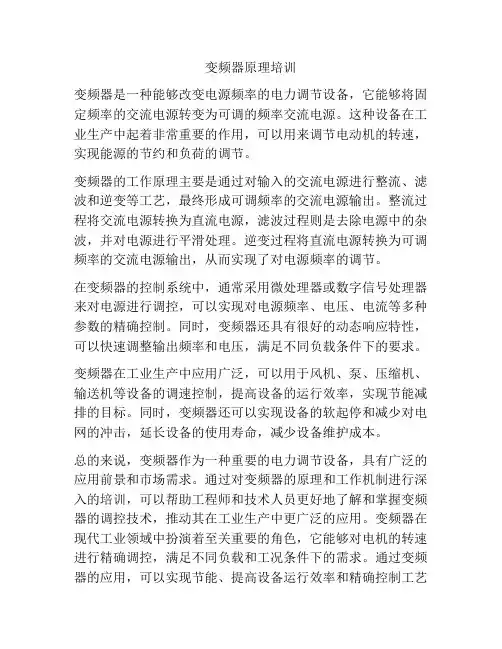

变频器原理培训变频器是一种能够改变电源频率的电力调节设备，它能够将固定频率的交流电源转变为可调的频率交流电源。

这种设备在工业生产中起着非常重要的作用，可以用来调节电动机的转速，实现能源的节约和负荷的调节。

变频器的工作原理主要是通过对输入的交流电源进行整流、滤波和逆变等工艺，最终形成可调频率的交流电源输出。

整流过程将交流电源转换为直流电源，滤波过程则是去除电源中的杂波，并对电源进行平滑处理。

逆变过程将直流电源转换为可调频率的交流电源输出，从而实现了对电源频率的调节。

在变频器的控制系统中，通常采用微处理器或数字信号处理器来对电源进行调控，可以实现对电源频率、电压、电流等多种参数的精确控制。

同时，变频器还具有很好的动态响应特性，可以快速调整输出频率和电压，满足不同负载条件下的要求。

变频器在工业生产中应用广泛，可以用于风机、泵、压缩机、输送机等设备的调速控制，提高设备的运行效率，实现节能减排的目标。

同时，变频器还可以实现设备的软起停和减少对电网的冲击，延长设备的使用寿命，减少设备维护成本。

总的来说，变频器作为一种重要的电力调节设备，具有广泛的应用前景和市场需求。

通过对变频器的原理和工作机制进行深入的培训，可以帮助工程师和技术人员更好地了解和掌握变频器的调控技术，推动其在工业生产中更广泛的应用。

变频器在现代工业领域中扮演着至关重要的角色，它能够对电机的转速进行精确调控，满足不同负载和工况条件下的需求。

通过变频器的应用，可以实现节能、提高设备运行效率和精确控制工艺过程等多重益处。

因此，对变频器原理进行深入培训和理解是非常必要的。

首先，我们需要深入了解变频器的基本原理和工作原理。

变频器核心部件是逆变器，其通过PWM技术将直流电源逆变为可调频率的交流电源输出。

而整个变频器系统在控制单元的精确控制下，可以实现对电源频率、电压和电流等参数的调节。

理解变频器原理需要掌握交流电源的整流、滤波、逆变等基本工艺，同时需要深入了解控制系统的微处理器和数字信号处理器的应用原理。

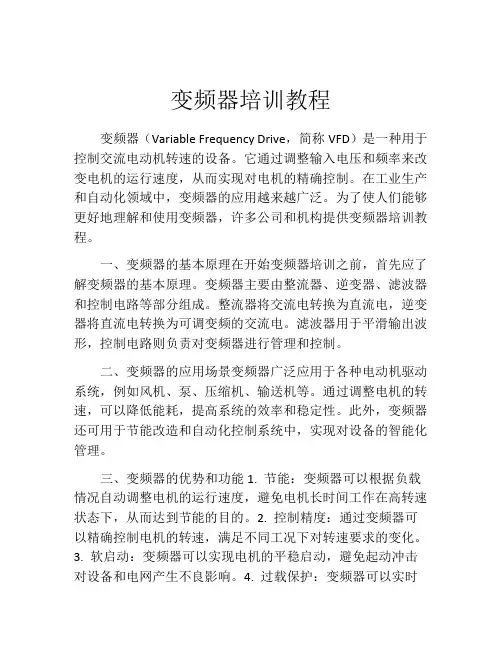

变频器培训教程变频器（Variable Frequency Drive，简称VFD）是一种用于控制交流电动机转速的设备。

它通过调整输入电压和频率来改变电机的运行速度，从而实现对电机的精确控制。

在工业生产和自动化领域中，变频器的应用越来越广泛。

为了使人们能够更好地理解和使用变频器，许多公司和机构提供变频器培训教程。

一、变频器的基本原理在开始变频器培训之前，首先应了解变频器的基本原理。

变频器主要由整流器、逆变器、滤波器和控制电路等部分组成。

整流器将交流电转换为直流电，逆变器将直流电转换为可调变频的交流电。

滤波器用于平滑输出波形，控制电路则负责对变频器进行管理和控制。

二、变频器的应用场景变频器广泛应用于各种电动机驱动系统，例如风机、泵、压缩机、输送机等。

通过调整电机的转速，可以降低能耗，提高系统的效率和稳定性。

此外，变频器还可用于节能改造和自动化控制系统中，实现对设备的智能化管理。

三、变频器的优势和功能1. 节能：变频器可以根据负载情况自动调整电机的运行速度，避免电机长时间工作在高转速状态下，从而达到节能的目的。

2. 控制精度：通过变频器可以精确控制电机的转速，满足不同工况下对转速要求的变化。

3. 软启动：变频器可以实现电机的平稳启动，避免起动冲击对设备和电网产生不良影响。

4. 过载保护：变频器可以实时监测电机的负载情况，并根据设定值进行保护，避免电机因负载过大而损坏。

5. 扩展性：变频器具有很好的扩展性，可以与其他控制设备进行联动，实现更高级的控制功能。

四、变频器培训教程的内容和形式1. 基础知识讲解：包括变频器的工作原理、组成部分和基本参数等。

2. 安装与调试：讲解变频器的安装方法和注意事项，以及如何进行调试和调整参数。

3. 参数设置与操作：指导学员如何设置变频器的运行参数，包括最大频率、最小频率、过载保护等，并培训如何正确操作和维护变频器。

4. 故障诊断与排除：介绍变频器常见故障的诊断方法和排除步骤，以提高学员的故障处理能力。

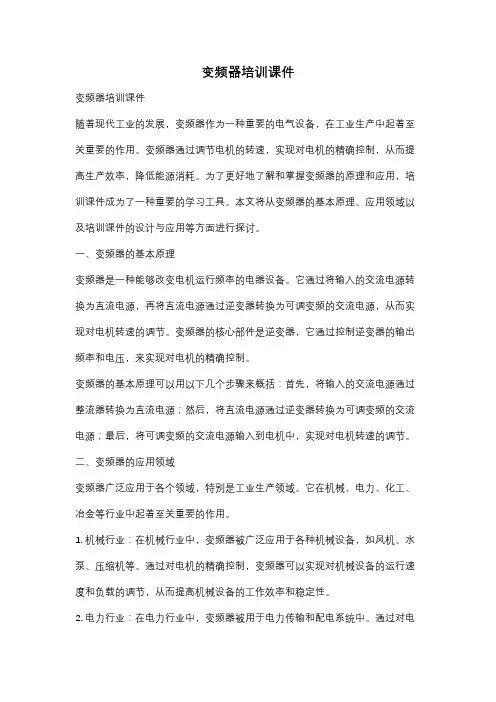

变频器培训课件变频器培训课件随着现代工业的发展，变频器作为一种重要的电气设备，在工业生产中起着至关重要的作用。

变频器通过调节电机的转速，实现对电机的精确控制，从而提高生产效率，降低能源消耗。

为了更好地了解和掌握变频器的原理和应用，培训课件成为了一种重要的学习工具。

本文将从变频器的基本原理、应用领域以及培训课件的设计与应用等方面进行探讨。

一、变频器的基本原理变频器是一种能够改变电机运行频率的电器设备。

它通过将输入的交流电源转换为直流电源，再将直流电源通过逆变器转换为可调变频的交流电源，从而实现对电机转速的调节。

变频器的核心部件是逆变器，它通过控制逆变器的输出频率和电压，来实现对电机的精确控制。

变频器的基本原理可以用以下几个步骤来概括：首先，将输入的交流电源通过整流器转换为直流电源；然后，将直流电源通过逆变器转换为可调变频的交流电源；最后，将可调变频的交流电源输入到电机中，实现对电机转速的调节。

二、变频器的应用领域变频器广泛应用于各个领域，特别是工业生产领域。

它在机械、电力、化工、冶金等行业中起着至关重要的作用。

1. 机械行业：在机械行业中，变频器被广泛应用于各种机械设备，如风机、水泵、压缩机等。

通过对电机的精确控制，变频器可以实现对机械设备的运行速度和负载的调节，从而提高机械设备的工作效率和稳定性。

2. 电力行业：在电力行业中，变频器被用于电力传输和配电系统中。

通过对电机的调节，变频器可以实现对电力系统的负载均衡，提高电力系统的稳定性和效率。

3. 化工行业：在化工行业中，变频器被广泛应用于各种化工设备，如搅拌器、制冷设备等。

通过对电机的控制，变频器可以实现对化工设备的运行速度和温度的调节，从而提高化工生产的效率和质量。

4. 冶金行业：在冶金行业中，变频器被用于各种冶金设备，如轧机、炉子等。

通过对电机的精确控制，变频器可以实现对冶金设备的运行速度和温度的调节，从而提高冶金生产的效率和质量。

三、培训课件的设计与应用为了更好地进行变频器的培训，设计一份合适的培训课件是非常重要的。

变频器培训资料一、概述变频器是一种能够调节电机电源频率和电压的电子装置，广泛应用于工业生产中的电机控制领域。

本文将为读者介绍变频器的基本原理、应用领域以及培训资料的内容。

二、变频器的基本原理变频器通过改变输入电源的频率和电压来控制电机的转速，进而实现电机运行的控制。

其基本原理可以分为三个过程：输入电路、逆变器和输出电路。

1. 输入电路：接入电网的交流电源经过整流后，得到直流电源供应给逆变器。

2. 逆变器：逆变器将直流电源转换成高频交流电源，控制输出电源的频率和电压。

3. 输出电路：输出电路将逆变器产生的高频交流电源转换成所需要的低频交流电源，供给电机运行。

三、变频器的应用领域1. 工业生产变频器在工业生产中广泛应用于电机的运行控制，具有节能、调速范围广、运行平稳等优点。

例如，在风机、水泵、空压机等设备中，通过变频器的控制可以实现根据需求调整运行速度，达到节能的目的。

2. 交通运输变频器也可以应用于交通领域，如电动汽车、地铁等交通运输工具。

通过变频器的控制，可以调节马达的转速，实现车速的调节和控制，提高交通工具的性能和舒适度。

3. 家用电器家用电器中的电机控制也可以采用变频器来实现。

例如空调、冰箱、洗衣机等家电产品，在变频器的调控下，可以根据不同的使用需求实现不同的运行模式，提升产品的智能化程度和用户体验。

四、变频器培训资料内容变频器培训资料通常包括以下方面的内容：1. 变频器的工作原理和基本组成：全面介绍变频器的结构、原理以及各个模块之间的关联。

2. 变频器的安装和调试：详细说明变频器的安装方法、接线要求，并介绍变频器的参数设置和调试过程。

3. 变频器的故障诊断与维修：指导读者如何快速定位和排除变频器故障，并介绍常见的故障类型及其解决方法。

4. 变频器的参数调整与优化：提供调整变频器参数以达到最佳运行效果的方法和技巧，发挥变频器的最大潜力。

5. 变频器的应用案例分析：通过实际应用案例，展示变频器在不同领域和行业中的成功应用，启发读者的创新思维和应用能力。
