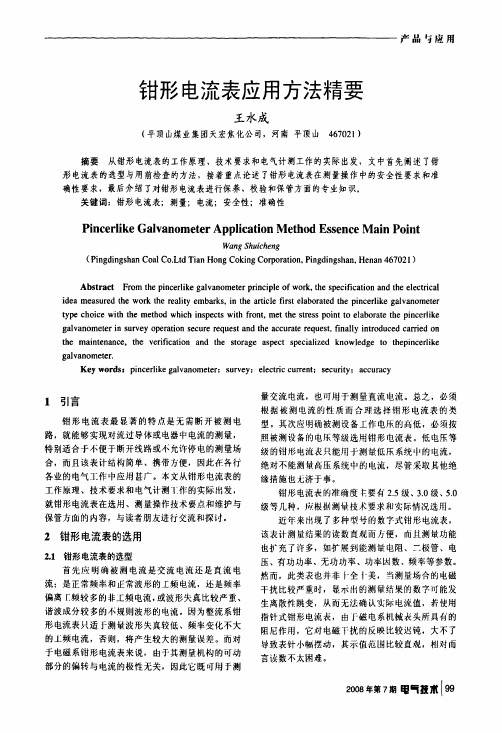

钳形电流表应用方法精要王水成(平顶山煤业集团天宏焦化公司，河南平顶山46702I)产品与应用摘要从钳形电流表的工作原理、技术要求和电气计测工作的实际出发，文中首先阐述了钳形电流表的选型与用前检查的方法，接着重点论述了钳形电流表在测量操作中的安全性要求和准确性要求，最后介绍了对钳形电流表进行保养、校验和保管方面的专业知识。

关键词：钳形电流表；测量；电流；安全性；准确性Pi nce r l i ke G al vanom et er A ppl i ca t i on M et hod Ess ence M a i n P oi ntW a ng Shui cheng(Pi ngdi ngs han C oal C o．L t d Ti an H o ng C ok i ng C or p or at i o n，Pi n gdi ngs h an。

H enan467021)A bs t r act F r om t he pi nc e rl i ke gal vanom et er pr i nci pl e of w or k，t he spec i f i c at i on and t he el e ct r i c ali de a m ea sur ed t he w or k t he r eal i t y em b ar ks，i n t he ar t i cl e f i rs t e l a bor at ed t he pi ncer l i ke gal vanom et ert ype choi ce w i t h t he m et h od w hi ch i ns pec t s w i t h f ront，m e t t he st r e ss poi nt t o e l a bora t e t he pi ncer l i kegal vano m et er i n s ur v ey ope ra t i on s ec ur e r eque st an d t he ac c ur a t e r e quest，f i na l l y i nt r oduced ca rr i e d ont he m ai nt enance，t he ve r i f i ca t i on and t he s t ora ge a spe ct s pe ci al i z ed kno w l ed ge t o t he pi nc er l i kegal va nom et er．K ey w or ds：pi ncer l i ke gal v anom et er：s ur vey：el ect r i c curr ent：s ecuri t y：accur acy1引言钳形电流表最显著的特点是无需断开被测电路，就能够实现对流过导体或电器中电流的测量，特别适合于／f i便于断开线路或小允许停电的测量场合，而且该表计结构简单、携带方便，因此存各行各业的电气工作中应用甚广。

资料一钳形电流表又称为钳表，它是测量交流电流的专用电工仪表。

一般用于不断开电路测量电流的场合。

现在一般使用的都是多功能数字显示或指针显示的仪表。

钳形电流表的使用方法简单，如上图所示，测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。

使用很简单吧，夹住测量导线就行了。

不过现在数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等（有时称这类多功能钳形表为钳形万用表，如右图所示，仪表上有两个表笔插孔），可通过旋钮选择不同功能，使用方法与一般数字万用表相差无几。

对于一些特有功能按钮的含义，则应参考对应的说明书。

此外使用钳形电流表时应注意以下几个问题：选择合适的量程挡，不可以用小量程挡测量大电流，如果被测电流较小，可将载流导线多绕几个圈放入钳口进行测量，但是应将读数除以绕线圈数后才是实际的电流值。

测量完毕后要将调解开关放在最大量程挡位置（或关闭位置），以便下次安全使用。

1.不要在测量过程中切换量程挡。

2.注意电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流，否则，容易造成事故或引起触电危险。

3. 首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。

根据电动机功率估计额定电流，以选择表的量程。

钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。

钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。

被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。

在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。

由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。

目录警告 (2)一. 简介 (3)二. 电气符号 (3)三. 系列型号 (4)四. 技术规格 (4)五. 结构 (6)六. 液晶显示 (6)1. 特殊符号说明 (6)2. 显示示例 (7)七. 操作方法 (8)(一)检测仪操作 (8)1. 开关机 (8)2. 通常测试 (8)3. PEAK测试 (9)4. 数据保持 (10)5. 数据存储 (10)6. 数据查阅 (10)7. 数据清除 (10)*8. 数据传输 (10)*(二)接收器操作 (11)1. 开关机 (11)2. 数据接收 (11)3. 数据保持 (11)4. 数据存储 (11)5. 数据查阅 (11)6. 数据清除 (11)八. 电池更换 (12)九. 装箱单 (12)警告感谢您购买了本公司的ETCR9200系列高低压钳形电流表，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。

——严格遵守本手册所列出的安全规则及注意事项。

u任何情况下，使用本仪表应特别注意安全，尤其测量超过AC100V 及以上电压线路的时候。

u若被测线路电压超过600V必须连接绝缘杆使用。

u由于高压线路很危险，操作者必须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。

u严禁用本仪表测试电压超过35kV的裸导线或汇流母线。

u注意本仪表面板及背板的标贴文字及符号。

u请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

u更换电池，请注意电池极性，长时间不用本仪表，请取出电池。

u拆卸、维修本仪表，必须由有授权资格的人员操作。

u若本仪表的钳头及其他部件有损伤，请禁止使用。

u避免冲击钳头，定期保养本仪表，不能用腐蚀剂或粗糟物清洁，须用软布(如眼镜布)，沾清洁防锈除湿类的润滑剂(如WD-40)，轻轻擦试仪表即可。

u由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

钳形电流表分高、低压两种，用于在不拆断线路的情况下直接测量线路中的电流。

其使用方法如下：（１）使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。

用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。

（２）观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。

（３）在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。

测量高压电缆各相电流时，电缆头线间距离应在３００mm以上，且绝缘良好，待认为测量方便时，方能进行。

（４）测量低压可熔保险器或水平排列低压母线电流时，应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离，以免引起相间短路。

（５）当电缆有一相接地时，严禁测量。

防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。

（６）钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流；并应保存在干燥的室内。

(三)正确使用钳形电流表测量交流电流钳形电流表的用途、选用和用前检查1.用途：它可以在不中断负载运行的条件下测量低压线路上的交流电流。

2.选用：它的精度及最大量程应满足测试的需要。

3.用前检查：(1)外观检查：各部位应完好无损；钳把操作应灵活；钳口铁心应无锈、闭合应严密；铁心绝缘护套应完好；指针应能自由摆动；档位变换应灵活、手感应明显；(2)调整：将表平放，指针应指在零位，否则调至零位。

测量1.选择适当的档位。

选档的原则是：(1)已知被测电流范围时：选用大于被测值但又与之最接近的那一档。

(2)不知被测电流范围时：可先置于电流最高档试测(或根据导线截面，并估算其安全载流量，适当选档)、根据试测情况决定是否需要降档测量。

总之，应使表针的偏转角度尽可能地大。

2.测试人应戴手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。

数字式钳形电流表KEWTECH KT200一、属性1、符合国际安全标准IEC61010符合CATⅲ300V，污染度2符合CATⅱ600V，污染度22、数据保持功能和单手非常方便的就可以实现量程切换3、“睡眠”功能，可以保持电池电量4、导通测试是仪器伴有“峰鸣”声5、最大可显示“4000”字的读数6、钳口结合至于绝缘层内部，使测试过程更加安全二、安全提醒1、这台仪器已经取得国际测量安全标准IEC61010：2、使用手册包括确保本仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。

3、在使用本仪器前请仔细、完整的阅读操作。

4、本仪器上的“△”标志意思是指为了安全操作本仪器请使用者参照使用手册的相关部份操作△警告1．在做测量工作时，请不要打开仪器。

2．如果仪器出现下列情况，请不要进行测量工作，并及时检查或修理：仪器有明显受损迹象测试导线受损仪器不能做所设想的工作仪器在非正常状况下储存了一段很长时间仪器遭受过严重的冲击和震动3．传感器钳口由金属构成，其顶端未绝缘，请特别注意，做测试工作时，裸露的金属部份可能带来的电击危险。

4．不要使用KT200型钳表测量交流/直流电压超过600V的电路，因为仪器滑设计测量超过此电压的功能。

5．不要在有爆炸性气体的环境中使用（出现易燃性气体或烟、蒸气、雾、灰尘情况下）。

6．测量时，不要晃动，不要接触裸露金属管线、电源插座设备等等一些可能存在电势的物体，保证你自身对地△注意事项1．当需要长时间不使用本仪器时，请先取出电池再保存。

2．如果仪器本身：测量导线或你的手是湿的，请不要做测量工作。

3．不要超过每种输入量所限制的最大值。

4．不要通过COM 和Ω接口加载电压。

5．不要在测试导线插入电压或公共接口状况下测量电流。

6．避免将仪器暴露于强光下，高温下、潮湿环境、结露水环境。

7．任何仪器的校准与修理必须由合格的并受过训练的技术服务人员完成。

8．不要对仪器装入替代部件或进行任何未授权的改动。

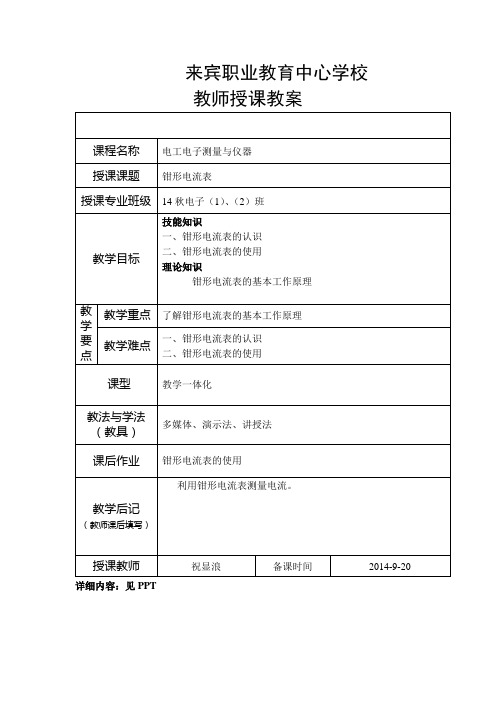

来宾职业教育中心学校教师授课教案详细内容：见PPT新课导入：新课讲授：一、钳形电流表的基本工作原理钳形电流表由电流互感器和电流表组成。

如图2-16所示，互感器的铁心制成活动开口，且成钳形，活动部分与手柄6相连。

当紧握手柄时电流互感器的铁心张开(图中点划线所示)，可将被测载流导线4置于钳口中，该载流导线成为电流互感器的一次绕组线圈。

关闭钳口，在电流互感器的铁心中就有交变磁通通过，互感器的二次绕组5中产生感应电流。

电流表接于二次绕组两端，它的指针所指示的电流与钳入的载流导线的工作电流成正比。

可直接从刻度盘上读出被测电流值。

1-电流2-电流互感器3-铁心4-被测导线5-二次绕组6-手柄7-量程选择开关二、钳形电流表的认识1、钳形电流表的结构钳形电流表是由电流互感器和电流表组合而成。

钳形电流表分为指针式钳形电流表和数字式钳形电流表。

（1）指针式钳形电流表指针式钳形电流表由电流互感器和电流表组成，互感器的铁芯制成活动开口，且成钳形，活动部分与手柄6相连。

当紧握手柄时，电流互感器的铁芯张开，可将被测载流导线4置于钳口中，该载流导线成为电流互感器的一次侧线圈。

关闭钳口，在电流互感器的铁芯中就有交变磁通通过，互感器的二次绕组5中产生感应电流。

电流表接于二次绕组两端，它的指针所指示的电流值与钳入的载流导线的工作电流值成正比，可以直接从刻度盘上读出被测电流值。

指针式钳形表的刻度盘与指针式万用表的刻度盘基本相似。

（2）数字式钳形电流表的结构数字式钳形电流表与指针式钳形电流在外形上的最大差异在于，数字式钳形电流表显示部分采用液晶显示屏，如图所示。

2、常用钳形电流表的型号、规格及技术数据三、钳形电流表的使用1.钳形电流表的使用方法（1）测量前的准备①检查仪表的钳口上是否有杂物或油污，待清理干净后再测量。

②进行仪表的机械调零。

（2）用钳形电流表测量①估计被测电流的大小，将转换开关调至需要的测量档。

如无法估计被测电流大小，先用最高量程档测量，然后根据测量情况调到合适的量程。

高低压钳形电流表高低压钳形电流表操作方法使用前先仔细检查仪表所有部件是否有损坏，没有任何损坏才能使用。

按手册说明安装电池。

（一）检测仪操作1．开关机按POWER键开机，LCD显示，进入通常测试模式。

若开机后LCD显示较暗，可能电池电压偏低，请更换电池。

仪表开机15分钟后LCD持续闪烁，提示仪表将自动关机，LCD持续闪烁30秒后自动关机，以降低电池消耗。

若LCD持续闪烁时，按POWER键仪表能继续工作。

在HOLD模式下，按POWER键关机。

在通常测试模式下，按POWER键关机。

在PEAK测试模式下，按POWER键关机。

在数据查阅模式下，先长按HOLD键退出数据查阅模式，返回通常测试模式，再按POWER键关机。

退出数据查阅过程中会显示“End”符号。

2．通常测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守安全规则，否则有电击的危险，造成人身伤害或伤亡事故。

危险！严禁测试电压超过35kV的裸导线或汇流母线，否则有电击危险，造成人身伤害或设备损坏。

危险！不能用于测量超过1000A的线路。

否则有电击危险，造成人身伤害或设备损坏。

通常测试：测试过程中LCD实时显示被测电流的大小，LCD数据随电流大小高低压钳形电流表变化而变化，当检测仪撤离被测导线后，不保持测试结果，LCD显示归零。

通常测试模式适合近距离测量，方便直接读取LCD数据的线路测试。

测试前，先连接绝缘杆，绝缘杆连接必须到位，最后连接检测仪，避免仪表与地面冲击。

务必使用专配的绝缘杆连接该仪表。

测试完毕收杆时应顺势倾斜绝缘杆，先拆检测仪，再拆卸绝缘杆，避免检测仪与地面冲击。

正常开机后，让导线处于钳头引导区的的中部，如图A。

仪表引导区垂直于导线，前推仪表钳住被测导线，LCD显示测量结果。

若显示“OL A”，表示被测导线电流超出了该档位的上量限。

请选高档位或更高量限的仪表。

后拉即可将仪表撤离被测导线，如图C，撤离时也尽量保持仪表引导区垂直于导线。

钳形电流表
1.在使用前要正确检查钳形电流表的外观情况，一定要检查表的绝缘性能是否良好，外壳应无破损，手柄应清洁干燥。

2.若指针没在零位，应进行机械调零
3.钳形电流表的钳口应紧密接合，若指针抖晃，可重新开闭一次钳口，如果抖晃仍然存在，应仔细检查，注意清除钳口杂物、污垢，然后进行测量
4.根据被测电流的种类电压等级正确选择钳形电流表，被测线路的电压要低于钳表的额定电压。

5.低电压等级的钳形电流表只能测低压系统中的电流，不能测量高压系统中的电流。

6.由于钳形电流表要接触被测线路，所以钳形电流表不能测量裸导体的电流。

7、要根据被测电流大小来选择合适的钳型电流表的量程
8、选择的量程应稍大于被测电流数值，若无法估计，为防止损坏钳形电流表，应从最大量程开始测量，逐步变换挡位直至量程合适。

9、严禁在测量进行过程中切换钳形电流表的挡位，换挡时应先将被测导线从钳口退出再更换挡位。

10、指针式钳形电流表测量时要水平放置。

11、在使用时应按紧扳手，使钳口张开，将被测导线放入钳口中央，然后松开扳手并使钳口闭合紧密，防止产生测量误差。

12、钳口的结合面如有杂声，应重新开合一次，仍有杂声，应处理结
合面，以使读数准确。

13、不可同时钳住两根导线。

14、测量过程中，确认周围带电设备，与周围带电设备保持安全距离，必要时加绝缘隔离
15.读数后，将钳口张开，将被测导线退出，将挡位置于电流最高挡或OFF挡，以免下次使用时不慎过流，并应保存在干燥的室内。

钳形电流表可以代替万用表吗?钳形万用表与普通万用表各自的特长钳形电流表和万用表都是电工技术人员必备的“装备”，这两种仪表在功能的侧重上是有区分的，钳形电流表侧重测量大电流的线路而万用表侧重测量低电压小电流，在修理电路时有时需要二者结合使用，比如在修理空调、电冰箱、电气掌握设备等强电结合的电气设备这两者有时都要用到不分“伯仲”。

假如非让我说出个孰轻孰重来的话我是这样认为的，下面和伴侣们聊聊。

钳形电流表主要“特长”钳形电流表我们从它的俗称来看就知道它的主要“特长”了，我们有时也把它称之为测流钳。

它是测量大电流的一种电工仪表，其测量电流最高可达1000安培的沟通电流，最小只能测量1个安培的电流量，再低就无法测准了。

所以其精度只有2.5级到5级的精度，在测量大电流时其要留意的事项比较多对初学者来说需要熟记。

万用表的主要“特长”万用表我们又俗称“万能表”，它的主要特长是综合力量强，好比“十八般武艺样样拿得起放得下”，不但可以测量沟通电流还可以测量沟通电压、直流电流和电压、电阻、电感、电容、音频电平、二极管、晶体管放大倍数、晶体管的类型等等，况且其测量精确要比钳形电流表高出很多其精度可达0.1，尤其是数字万用表。

对于大电流来说可以测量高达10A的电流值，对于一般的设备足够用了。

我在修理和调试设备时十次我要有九次用到万用表来完成任务。

所以从使用频率上说万用表的使用率要远远大于钳形电流表的使用率，因此我更认为万用表在修理电器设备时好用。

带有钳形电流表的万用表随着数字化的推广和新产品的研制与开发觉在越来越多的仪表都采纳了数字化并且成为一种进展的趋势，模拟式仪表渐渐就退出了使用“舞台”。

现在钳形电流表也消失了数字式，其功能不再是单一的测量仪表了。

数字式钳形电流表测量精度在提高的同时其测量的物理量也“丰富”了起来，比如可以测量电流、电压、电阻、有功功率、频率、相位角、功率因数等物理量。

具有万用表和钳形电流表的双重功能。

如何使用征ES1000高低压钳形电流表测量变压器上的电流？ES1000高压钳形电流表，钳口直径50mm，测量范围0.1mA-1200A，配有伸缩式绝缘杆总长4米。

方便，质量轻等特点。

ES1000应用在变压器电流测量的一种方式。

一、测试项目（变压器进线电流）二、从布袋里拿出ES1000高低压钳形电流表三、按红色POWER键开机四、连接60KV伸缩式缘绝杆五、按下PEAK键，在数值下面会出现一个钳子形状的符号，同时PEAK灯亮起六、找到变压器进线端，直接插入。

七、停留五、六秒后，拔出钳子，此时将会显示出电流值是多少？此时电流为2.820A八、旋转收缩绝缘杆，按下PEAK键，退出PEAK测量模式，按下POWER键关机。

九、仪表，绝缘杆装布袋，测试结束。

此使用ES1000高低压钳形电流表测量变压器上的电流方法ES1000高低压钳形电流表一、简介无线高低压钳形电流表，属于高压测量工具，由专用钳形电流表配用高压绝缘杆组成。

钳形电流表内部采用掩膜集成电路，连接绝缘杆用于60kV以下的具有绝缘外皮的线路或35kV裸导线高压线路电流测量。

在不使用绝缘杆时，还可以当作高精度低压钳形电流表、漏电流表使用，能准确分辨出0.1mA的电流或漏电流.它具有使用简单﹑携带方便的特点。

配备了伸缩式绝缘杆，携带使用方便。

其使用了高精度CT技术，确保了常年无间断测试的高精度、高可靠性、高稳定性。

高低压钳形电流表还具有峰值保持、数据保持、数据存储等功能，其专用钳形电流表通过前推或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷.能广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。

绝缘杆具有轻便、防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘可伸缩等特点。
