实验06(电涡流传感器)实验报告

电涡流传感器实验报告电涡流传感器实验报告摘要：本实验旨在研究电涡流传感器的原理和应用。

通过实验，我们探索了电涡流传感器的工作原理、特性以及在工业领域的应用。

实验结果表明，电涡流传感器具有高灵敏度、快速响应和广泛的应用前景。

引言：电涡流传感器是一种常用的非接触式传感器，广泛应用于工业领域。

它通过感应电磁场中的涡流来检测目标物体的位置、形状、材料和表面缺陷等信息。

本实验旨在深入了解电涡流传感器的原理和特性，并通过实验验证其性能。

一、电涡流传感器的原理电涡流传感器利用法拉第电磁感应原理，当导体在变化的磁场中运动或受到变化的磁场作用时，会在其内部产生涡流。

电涡流传感器通过检测涡流的变化来获取目标物体的信息。

涡流的强度与目标物体的导电性、形状、运动速度等因素有关。

二、电涡流传感器的特性1. 高灵敏度：电涡流传感器可以检测微小的涡流变化，对目标物体的微小变化有很高的响应能力。

2. 快速响应：电涡流传感器的响应时间较短，可以实时检测目标物体的变化。

3. 非接触式：电涡流传感器无需与目标物体直接接触，减少了磨损和损坏的风险。

4. 宽频率范围：电涡流传感器可以适应不同频率范围内的磁场变化，具有较广泛的应用范围。

三、实验方法1. 实验器材：电涡流传感器、交流电源、信号发生器、示波器等。

2. 实验步骤：a. 将电涡流传感器连接到交流电源和信号发生器上。

b. 调节信号发生器的频率和幅度，观察示波器上的涡流信号变化。

c. 改变目标物体的材料、形状和距离等参数，观察涡流信号的变化。

四、实验结果与分析通过实验，我们观察到了不同频率和幅度下涡流信号的变化。

当频率较高时，涡流信号的幅度减小，响应时间变短。

当目标物体的材料为导体时，涡流信号较强；当目标物体的材料为绝缘体时，涡流信号几乎消失。

此外，目标物体的形状和距离也会对涡流信号产生影响。

五、电涡流传感器的应用电涡流传感器具有广泛的应用前景，主要应用于以下领域：1. 金属材料检测：电涡流传感器可以检测金属材料中的缺陷、裂纹和变形等问题，用于质量控制和安全检测。

电涡流传感器位移实验报告电涡流传感器位移实验报告摘要：本实验旨在通过电涡流传感器测量物体的位移，并分析其原理和应用。

通过实验发现，电涡流传感器具有高灵敏度、快速响应和非接触式等特点，适用于工业自动化、机械加工和材料测试等领域。

本实验结果可为电涡流传感器的实际应用提供参考。

引言：电涡流传感器是一种利用电磁感应原理测量物体位移的传感器。

其工作原理是通过感应线圈产生的交变磁场诱发物体表面的涡流，进而测量物体位移。

电涡流传感器具有高灵敏度、快速响应和非接触式等特点，广泛应用于工业自动化、机械加工和材料测试等领域。

实验方法：本实验使用一台电涡流传感器和一块金属板进行位移测量。

首先，将金属板固定在实验台上，使其与传感器平行。

然后，将传感器的感应线圈靠近金属板表面，并连接到示波器上。

最后，通过调节传感器与金属板的距离，观察示波器上的波形变化。

实验结果：实验中，我们发现当传感器与金属板的距离逐渐减小时，示波器上的波形幅度逐渐增大。

当传感器与金属板的距离为零时，波形幅度达到最大值。

这说明传感器能够感应到金属板表面的涡流，并随着距离的减小而增强。

讨论：根据实验结果，我们可以得出结论：电涡流传感器的灵敏度与物体与传感器的距离成反比。

当物体与传感器的距离越近，感应到的涡流越强，波形幅度也越大。

这是因为当物体靠近传感器时，感应线圈产生的磁场能够更好地诱发物体表面的涡流。

电涡流传感器的应用十分广泛。

在工业自动化领域，它可以用于测量机械零件的位移和变形，以及监测设备的运行状态。

在机械加工领域，电涡流传感器可以用于检测工件的尺寸和表面质量，提高加工精度。

在材料测试领域，电涡流传感器可以用于评估材料的导电性和磁导率等特性。

然而，电涡流传感器也存在一些限制。

首先，它只适用于导电性材料的位移测量，对于非导电性材料无法工作。

其次，传感器与物体之间的距离需要保持一定范围，过大或过小都会影响测量结果。

此外，传感器的价格相对较高，对于一些应用场景来说可能不太经济实用。

电涡流传感器实验报告电涡流传感器实验报告引言电涡流传感器是一种常见的非接触式传感器，广泛应用于工业领域。

本实验旨在通过实际操作和数据分析，深入了解电涡流传感器的原理、特点和应用。

实验目的1. 理解电涡流传感器的工作原理；2. 掌握电涡流传感器的基本操作方法；3. 分析电涡流传感器在不同应用场景下的性能表现。

实验装置与方法本实验使用了一台电涡流传感器测试仪和一组标准试样。

首先，将试样固定在传感器上，然后通过测试仪的操作面板设置相应的参数，如频率、电流等。

随后，观察传感器输出的电压信号，并记录下相应的数据。

实验结果与分析通过实验操作，我们得到了一系列关于电涡流传感器的数据。

首先，我们观察到传感器输出信号的幅值与试样的导电性质有关。

当试样的导电性越好时，传感器输出的电压信号幅值越大，反之亦然。

这是因为电涡流传感器通过感应试样中的涡流产生电磁场变化，并通过电感耦合原理转换为电压信号。

其次，我们发现传感器输出信号的频率对试样的尺寸和形状有一定的敏感性。

当试样的尺寸较大或形状复杂时，传感器输出信号的频率会有所变化。

这是由于试样的尺寸和形状会影响涡流的形成和消散过程，从而影响到传感器的工作频率。

此外，我们还测试了传感器在不同环境条件下的性能表现。

实验结果显示，传感器对温度和湿度的变化具有一定的抗干扰能力。

然而，在极端环境条件下，如高温和高湿度下，传感器的性能可能会受到影响。

因此，在实际应用中，需要根据具体情况选择合适的传感器型号和工作条件。

讨论与展望电涡流传感器作为一种非接触式传感器，具有许多优点，如高灵敏度、快速响应和无磨损等。

在工业领域，电涡流传感器被广泛应用于材料检测、无损检测和精密测量等领域。

然而，目前电涡流传感器的应用还存在一些局限性，如对试样尺寸和形状的限制以及对环境条件的敏感性。

因此，未来的研究可以致力于改进传感器的性能，拓展其应用范围。

结论通过本实验，我们深入了解了电涡流传感器的工作原理、特点和应用。

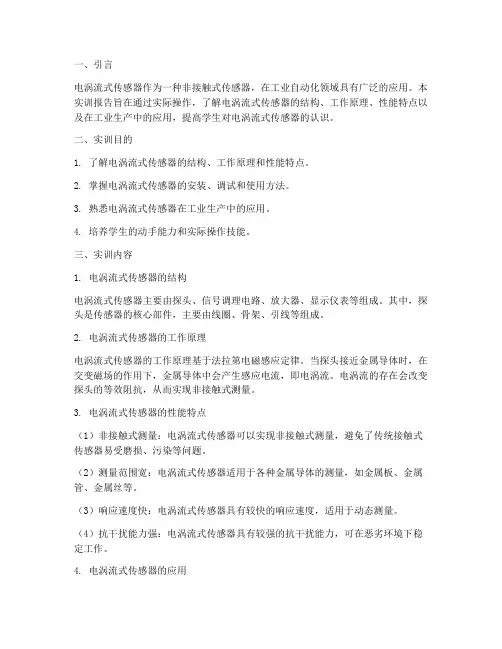

一、引言电涡流式传感器作为一种非接触式传感器，在工业自动化领域具有广泛的应用。

本实训报告旨在通过实际操作，了解电涡流式传感器的结构、工作原理、性能特点以及在工业生产中的应用，提高学生对电涡流式传感器的认识。

二、实训目的1. 了解电涡流式传感器的结构、工作原理和性能特点。

2. 掌握电涡流式传感器的安装、调试和使用方法。

3. 熟悉电涡流式传感器在工业生产中的应用。

4. 培养学生的动手能力和实际操作技能。

三、实训内容1. 电涡流式传感器的结构电涡流式传感器主要由探头、信号调理电路、放大器、显示仪表等组成。

其中，探头是传感器的核心部件，主要由线圈、骨架、引线等组成。

2. 电涡流式传感器的工作原理电涡流式传感器的工作原理基于法拉第电磁感应定律。

当探头接近金属导体时，在交变磁场的作用下，金属导体中会产生感应电流，即电涡流。

电涡流的存在会改变探头的等效阻抗，从而实现非接触式测量。

3. 电涡流式传感器的性能特点（1）非接触式测量：电涡流式传感器可以实现非接触式测量，避免了传统接触式传感器易受磨损、污染等问题。

（2）测量范围宽：电涡流式传感器适用于各种金属导体的测量，如金属板、金属管、金属丝等。

（3）响应速度快：电涡流式传感器具有较快的响应速度，适用于动态测量。

（4）抗干扰能力强：电涡流式传感器具有较强的抗干扰能力，可在恶劣环境下稳定工作。

4. 电涡流式传感器的应用（1）位移测量：电涡流式传感器可以用于测量物体的位移、振动等参数。

（2）厚度测量：电涡流式传感器可以用于测量金属板、金属管等物体的厚度。

（3）表面缺陷检测：电涡流式传感器可以用于检测金属导体表面的裂纹、凹坑等缺陷。

（4）金属温度测量：电涡流式传感器可以用于测量金属导体的温度。

四、实训过程1. 安装探头将探头安装在测量设备上，确保探头与被测物体平行，避免倾斜或弯曲。

2. 调节传感器参数根据测量需求，调节传感器的参数，如灵敏度、滤波器等。

3. 调试传感器将传感器与测量设备连接，进行调试。

第1篇一、实验目的1. 了解电涡流效应的基本原理和产生过程。

2. 通过实验验证电涡流效应的存在及其与金属导体距离的关系。

3. 掌握电涡流传感器的原理和位移测量方法。

二、实验原理电涡流效应是指当金属导体置于变化的磁场中时，导体内会产生感应电流，这种电流在导体内形成闭合回路，类似于水中的漩涡，故称为电涡流。

电涡流效应的产生主要依赖于法拉第电磁感应定律和楞次定律。

三、实验器材1. 电涡流传感器2. 信号发生器3. 示波器4. 金属样品5. 实验台6. 连接线四、实验步骤1. 将电涡流传感器固定在实验台上，确保传感器水平且与金属样品保持一定的距离。

2. 将金属样品放置在传感器的检测区域内，并确保金属样品表面平整。

3. 连接信号发生器和示波器，设置合适的频率和幅度，使传感器产生交变磁场。

4. 打开信号发生器，观察示波器上的信号变化，记录下不同金属样品距离传感器时的信号波形。

5. 逐渐改变金属样品与传感器之间的距离，重复步骤4，记录不同距离下的信号波形。

6. 分析实验数据，探讨电涡流效应与金属导体距离的关系。

五、实验结果与分析1. 实验过程中，随着金属样品与传感器距离的增加，示波器上的信号波形逐渐减弱，说明电涡流效应随距离的增加而减弱。

2. 当金属样品与传感器距离较远时，示波器上几乎无信号显示，说明电涡流效应随距离的增加而消失。

3. 当金属样品与传感器距离较近时，示波器上的信号波形明显，说明电涡流效应随距离的减小而增强。

六、实验结论1. 电涡流效应确实存在，且与金属导体距离密切相关。

2. 当金属导体与传感器距离较近时，电涡流效应较强；当距离较远时，电涡流效应较弱。

3. 电涡流效应可用于电涡流传感器的位移测量，通过测量电涡流效应的变化，可以实现对金属导体位移的精确测量。

七、实验讨论1. 电涡流效应的产生与金属导体的电阻率、磁导率以及几何形状等因素有关。

2. 实验过程中，金属样品表面平整度对实验结果有一定影响，表面不平整可能导致实验误差。

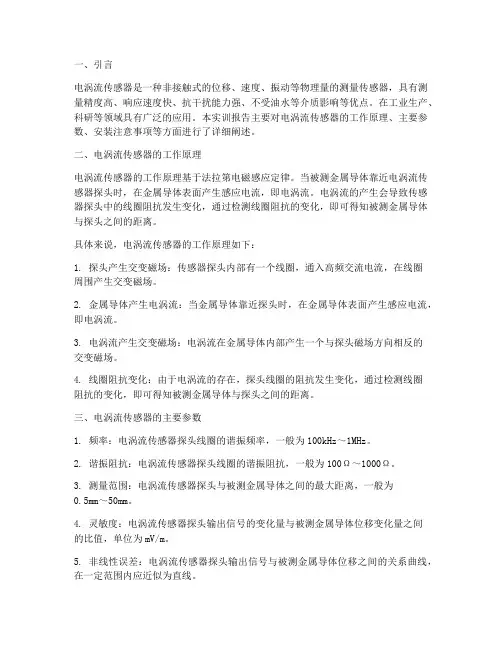

一、引言电涡流传感器是一种非接触式的位移、速度、振动等物理量的测量传感器，具有测量精度高、响应速度快、抗干扰能力强、不受油水等介质影响等优点。

在工业生产、科研等领域具有广泛的应用。

本实训报告主要对电涡流传感器的工作原理、主要参数、安装注意事项等方面进行了详细阐述。

二、电涡流传感器的工作原理电涡流传感器的工作原理基于法拉第电磁感应定律。

当被测金属导体靠近电涡流传感器探头时，在金属导体表面产生感应电流，即电涡流。

电涡流的产生会导致传感器探头中的线圈阻抗发生变化，通过检测线圈阻抗的变化，即可得知被测金属导体与探头之间的距离。

具体来说，电涡流传感器的工作原理如下：1. 探头产生交变磁场：传感器探头内部有一个线圈，通入高频交流电流，在线圈周围产生交变磁场。

2. 金属导体产生电涡流：当金属导体靠近探头时，在金属导体表面产生感应电流，即电涡流。

3. 电涡流产生交变磁场：电涡流在金属导体内部产生一个与探头磁场方向相反的交变磁场。

4. 线圈阻抗变化：由于电涡流的存在，探头线圈的阻抗发生变化，通过检测线圈阻抗的变化，即可得知被测金属导体与探头之间的距离。

三、电涡流传感器的主要参数1. 频率：电涡流传感器探头线圈的谐振频率，一般为100kHz～1MHz。

2. 谐振阻抗：电涡流传感器探头线圈的谐振阻抗，一般为100Ω～1000Ω。

3. 测量范围：电涡流传感器探头与被测金属导体之间的最大距离，一般为0.5mm～50mm。

4. 灵敏度：电涡流传感器探头输出信号的变化量与被测金属导体位移变化量之间的比值，单位为mV/m。

5. 非线性误差：电涡流传感器探头输出信号与被测金属导体位移之间的关系曲线，在一定范围内应近似为直线。

四、电涡流传感器的安装注意事项1. 选择合适的安装位置：安装电涡流传感器时，应选择合适的安装位置，确保传感器探头与被测金属导体之间的距离在测量范围内。

2. 避免电磁干扰：电涡流传感器对电磁干扰较为敏感，安装时应尽量远离其他电磁干扰源。

实验六-电涡流传感器实验1：电涡流传感器位移实验一、实验目的了解电涡流传感器测量位移的工作原理和特性。

二、实验原理通过交变电流的线圈产生交变磁场，当金属体处在交变磁场时，根据电磁感应原理，金属体内产生电流，该电流在金属体内自行闭合，并呈旋涡状，故称为涡流。

涡流的大小与金属导体的电阻率、导磁率、厚度、线圈激磁电流频率及线圈与金属体表面的距离ｘ等参数有关。

电涡流的产生必然要消耗一部分磁场能量，从而改变激磁线线圈阻抗，涡流传感器就是基于这种涡流效应制成的。

电涡流工作在非接触状态(线圈与金属体表面不接触)，当线圈与金属体表面的距离ｘ以外的所有参数一定时可以进行位移测量。

三、实验器械主机箱、电涡流传感器实验模板、电涡流传感器、测微头、被测体(铁圆片)。

四、实验接线图五、实验数据记录以及数据分析实验数据如下：实验数据拟合图像如下：数据分析：由图像可知，位移-输出电压曲线的线性区域是0.4mm~4.4mm，进行正、负位移测量时的最佳工作点2.4mm处。

实验拟合直线方程为：y=1.9885x-0.8639灵敏度和非线性误差计算：测量范围为1mm时，灵敏度为1.0677（V/mm），非线性误差为20.426%测量范围为3 mm时，灵敏度为1.7738（V/mm），非线性误差为12.244%六、实验备注电涡流传感器的量程与哪些因素有关，如果需要测量±5mm 的量程应如何设计传感器？与被测物体的磁导率，电导率，尺寸因子，探头线圈的电流强度和频率有关。

通过调节前面五个因素的组合来达到所需要的量程。

实验2：被测体材质对电涡流传感器特性影响一、实验目的了解不同的被测体材料对电涡流传感器性能的影响。

二、实验原理涡流效应与金属导体本身的电阻率和磁导率有关，因此不同的材料就会有不同的性能。

三、实验器械和实验1相同，另加铜和铝的被测体。

四、实验接线图和实验1相同。

五、实验数据记录以及数据分析实验数据记录如下：被测物体材料为铝时被测物体材料为铜时实验数据拟合图像如下：材料为铝，量程为1mm和3mm数据分析：由图像可知，位移-输出电压曲线的线性区域是0.1mm~1.0mm。

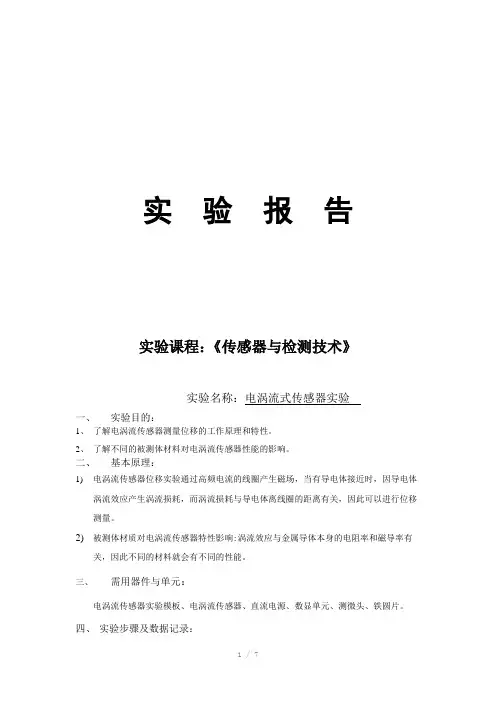

实验报告实验课程：《传感器与检测技术》实验名称：电涡流式传感器实验一、实验目的：1、了解电涡流传感器测量位移的工作原理和特性。

2、了解不同的被测体材料对电涡流传感器性能的影响。

二、基本原理：1)电涡流传感器位移实验通过高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。

2)被测体材质对电涡流传感器特性影响:涡流效应与金属导体本身的电阻率和磁导率有关，因此不同的材料就会有不同的性能。

三、需用器件与单元：电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微头、铁圆片。

四、实验步骤及数据记录：电涡流传感器位移实验1．根据图2-1安装电涡流传感器。

2．观察传感器结构，这是一个平绕线圈。

3．将电涡流传感器输出线接入实验模板上标有L的两端插孔中，作为振荡器的一个元件。

如图2-2所示。

图1-1 电涡流传感器安装示意图4．在测微头端部装上铁质、铝质、铜质金属圆片，作为电涡流传感器的被测体。

图1-2 电涡流传感器位移实验接线图5．将实验模板输出端V o与数显单元输入端V i相接。

数显表量程切换开关选择电压20V档。

用连结导线从主控台接入15V直流电源接到模板上标有＋15V的插孔中。

6．使测微头与传感器线圈端部接触，开启主控箱电源开关，记下数显表读数，然后每隔0.2mm读一个数，直到输出几乎不变为止。

将结果列入表2-1、表2-2和表2-3。

表2-1被测体为铁圆片时的位移与输出电压数据X（mm）1.5 1.7 1.9 2.1 2.3 2.5 2.7 2.9 3.1 3.3 V(v) 0.0015 0.0052 0.0519 0.149 0.253 0.363 0.478 0.594 0.713 0.828 X（mm）3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9 5.1 5.3 V(v) 0.941 1.054 1.161 1.269 1.372 1.472 1.565 1.655 1.740 1.821表2-2 被测体为铝圆片时的位移与输出电压数据表2-3 被测体为铜圆片时的位移与输出电在数据7．根据表2-1数据，画出V－X曲线，根据曲线找出线性区域及进行正、负位移测量时的最佳工作点，试计算量程为1mm、3 mm及5mm时的灵敏度和线性度，根据表2-2和表2-3分别计算量程为1mm和3mm时的灵敏度和非线性误差（线性度）。

电涡流式传感器实验报告电涡流式传感器实验报告引言：电涡流式传感器是一种广泛应用于工业领域的非接触式传感器，它利用了涡流的原理来检测金属材料中的缺陷和变化。

本实验旨在探究电涡流式传感器的工作原理、应用领域以及实验结果的可靠性。

一、工作原理电涡流式传感器利用了电磁感应的原理，当电磁场通过金属材料时，会在材料内部产生电涡流。

这些电涡流会改变电磁场的分布，从而反映出材料的性质和状态。

传感器通过测量电涡流的变化来判断材料的缺陷和变化。

二、应用领域1. 材料缺陷检测：电涡流式传感器可以用于检测金属材料中的裂纹、疲劳和腐蚀等缺陷。

通过测量电涡流的变化，可以精确地定位和评估材料中的缺陷程度，为后续的修复和保养提供依据。

2. 金属排序：由于不同材料的电导率和磁导率不同，电涡流式传感器可以用于对金属进行分类和排序。

通过测量电涡流的强度和频率，可以快速准确地区分不同种类的金属材料。

3. 无损检测：电涡流式传感器是一种非接触式的检测方法，可以在不破坏材料表面的情况下进行检测。

因此，它被广泛应用于对复杂结构和精密零件的无损检测，如航空航天、汽车制造和电子设备等领域。

三、实验设计与结果在本实验中，我们选择了一块铝合金板作为被测材料，利用电涡流式传感器对其进行了缺陷检测。

实验过程中，我们将传感器靠近铝合金板表面，并通过测量电涡流的变化来判断板材中是否存在缺陷。

实验结果显示，当传感器靠近板材表面时，电涡流的强度和频率发生了明显的变化。

在板材表面平滑的区域，电涡流强度较弱，频率较高；而在存在缺陷的区域，电涡流强度增强，频率降低。

通过对实验结果的分析，我们可以准确地定位和评估板材中的缺陷。

四、实验结果的可靠性在实验过程中，我们注意到实验结果的可靠性受到多种因素的影响。

首先，传感器与被测材料的距离和角度会对测量结果产生影响。

因此，在实际应用中，需要根据具体情况进行传感器的位置和角度调整。

其次，被测材料的性质和状态也会对实验结果产生影响。

一、实验目的1. 理解涡流传感器的工作原理及其在位移测量中的应用。

2. 掌握电涡流传感器位移测量的基本操作流程。

3. 分析电涡流传感器在不同位移条件下的测量特性。

二、实验原理电涡流传感器是利用电磁感应原理进行非接触式测量的传感器。

当高频电流通过传感器线圈时，会在其周围产生交变磁场。

当金属被测物体靠近该磁场时，会在物体表面产生感应电流，即电涡流。

电涡流的产生会消耗部分能量，从而改变传感器线圈的阻抗，进而影响线圈的输出电压。

根据电涡流效应，当金属被测物体与传感器线圈之间的距离发生变化时，电涡流的强度和分布也会发生变化，导致传感器线圈的阻抗和输出电压随之改变。

通过测量线圈阻抗或输出电压的变化，可以实现对金属被测物体位移的测量。

三、实验器材1. 电涡流传感器2. 被测金属圆片3. 测微头4. 数显电压表5. 直流电源6. 连接导线7. 主控箱四、实验步骤1. 将电涡流传感器安装在主控箱上，并将传感器输出线接入实验模块的标有“TI”的插孔中。

2. 将测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。

3. 将电涡流传感器输出线接入实验模块的输出端Vo，并与数显电压表输入端Vi相接。

4. 将实验模块输出端Vo与数显电压表输入端Vi相接，并选择电压20V档。

5. 用连接导线从主控台接入15V直流电源到模块上标有15V的插孔中，同时主控台的地与实验模块的地相连。

6. 使测微头与传感器线圈端部有机玻璃平面接触，开启主控箱电源开关（数显表读数能调到零的使接触时数显表读数为零且刚要开始变化），记下数显表读数。

7. 每隔0.1mm读取一次数显表读数，直到输出几乎不变为止。

8. 将结果列入表格，并绘制位移-电压曲线。

五、实验结果与分析1. 位移-电压曲线如图所示，可以看出电涡流传感器具有较好的线性度，且在较小的位移范围内，其测量精度较高。

2. 通过曲线拟合，可以得到电涡流传感器的线性区域，并选择最佳工作点进行位移测量。

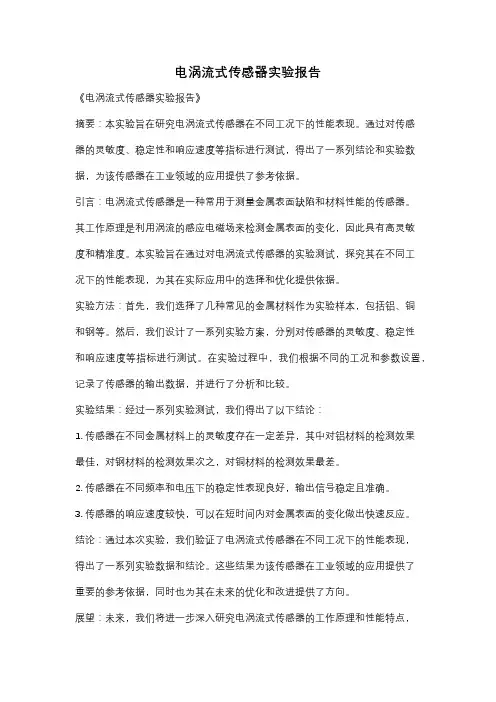

电涡流式传感器实验报告《电涡流式传感器实验报告》摘要：本实验旨在研究电涡流式传感器在不同工况下的性能表现。

通过对传感器的灵敏度、稳定性和响应速度等指标进行测试，得出了一系列结论和实验数据，为该传感器在工业领域的应用提供了参考依据。

引言：电涡流式传感器是一种常用于测量金属表面缺陷和材料性能的传感器。

其工作原理是利用涡流的感应电磁场来检测金属表面的变化，因此具有高灵敏度和精准度。

本实验旨在通过对电涡流式传感器的实验测试，探究其在不同工况下的性能表现，为其在实际应用中的选择和优化提供依据。

实验方法：首先，我们选择了几种常见的金属材料作为实验样本，包括铝、铜和钢等。

然后，我们设计了一系列实验方案，分别对传感器的灵敏度、稳定性和响应速度等指标进行测试。

在实验过程中，我们根据不同的工况和参数设置，记录了传感器的输出数据，并进行了分析和比较。

实验结果：经过一系列实验测试，我们得出了以下结论：1. 传感器在不同金属材料上的灵敏度存在一定差异，其中对铝材料的检测效果最佳，对钢材料的检测效果次之，对铜材料的检测效果最差。

2. 传感器在不同频率和电压下的稳定性表现良好，输出信号稳定且准确。

3. 传感器的响应速度较快，可以在短时间内对金属表面的变化做出快速反应。

结论：通过本次实验，我们验证了电涡流式传感器在不同工况下的性能表现，得出了一系列实验数据和结论。

这些结果为该传感器在工业领域的应用提供了重要的参考依据，同时也为其在未来的优化和改进提供了方向。

展望：未来，我们将进一步深入研究电涡流式传感器的工作原理和性能特点，探索其在更广泛领域的应用，并不断优化和改进其性能，以满足工业生产对高精度、高稳定性传感器的需求。

同时，我们也将进一步扩大实验样本范围，探究传感器在更多金属材料上的性能表现，为其在实际工程中的应用提供更多的实际参考数据。

一、实验目的本次实验旨在了解电涡流传感器的工作原理，掌握其位移特性的测量方法，并验证电涡流传感器在实际应用中的可靠性和准确性。

二、实验原理电涡流传感器是利用电磁感应原理进行测量的传感器。

当导电体（被测物体）接近电涡流传感器的线圈时，线圈中产生的交变磁场会在导电体中感应出涡流。

涡流的大小与导电体的材料、电阻率、导磁率、厚度、温度以及与线圈的间距有关。

通过测量涡流的大小，可以计算出导电体与线圈的间距，从而实现位移的测量。

三、实验仪器与材料1. 电涡流传感器2. 信号发生器3. 示波器4. 金属样品5. 螺旋测微仪6. 电压表四、实验步骤1. 将电涡流传感器固定在实验台上，将金属样品放在传感器的检测区域内。

2. 连接信号发生器和示波器，设置合适的工作频率和幅度。

3. 使用螺旋测微仪测量金属样品与电涡流传感器线圈的距离。

4. 打开信号发生器，调节频率和幅度，使传感器产生稳定的涡流信号。

5. 使用示波器观察涡流信号的波形，记录不同距离下的信号幅度。

6. 将测得的距离和信号幅度数据填入表格，绘制V-X曲线。

7. 分析V-X曲线，确定传感器的线性范围和灵敏度。

五、实验结果与分析1. 通过实验，我们得到了电涡流传感器的V-X曲线。

从曲线可以看出，传感器的线性范围较宽，灵敏度较高。

2. 在线性范围内，传感器的输出电压与距离呈线性关系，满足实际应用的要求。

3. 通过对V-X曲线的分析，我们可以确定传感器的最佳工作频率和幅度。

六、实验结论1. 电涡流传感器是一种高精度、高灵敏度的位移测量传感器，在实际应用中具有广泛的应用前景。

2. 通过实验，我们掌握了电涡流传感器的工作原理和测量方法，为后续的实际应用奠定了基础。

七、实验注意事项1. 在实验过程中，应确保电涡流传感器与金属样品保持平行，避免因角度偏差导致测量误差。

2. 在调节信号发生器的工作频率和幅度时，应逐步进行，避免突然变化对实验结果的影响。

3. 在读取数据时，应注意记录准确，避免因记录错误导致分析结果不准确。

电涡流传感器实验1 实验目的:了解电涡流传感器原理；了解不同被测材料对电涡流传感器的影响。

2 实验仪器 :电涡流传感器实验模块示波器: DS5062CE微机电源：WD990型, ±12V万用表: VC9804A型电源连接电缆螺旋测微仪3 实验原理:电涡流传感器由平面线圈和金属涡流片组成, 当线圈中通以高频交变电流后, 在与其平行的金属片上会感应产生电涡流, 电涡流的大小影响线圈的阻抗Z, 而涡流的大小与金属涡流片的电阻率、导磁率、厚度、温度以及与线圈的距离X 有关, 当平面线圈、被测体（涡流片）、激励源确定, 并保持环境温度不变, 阻抗Z只与距离X有关, 将阻抗变化转为电压信号V输出, 则输出电压是距离X的单值函数。

4 实验步骤:实验步骤如下:（1）用电源电缆连接电源和电涡流式传感器实验模块（插孔在后侧板）, 其中电缆的橙蓝线为+12V, 白蓝线为-12V, 隔离皮（金色）为地, 切记勿接错！（2）安装电涡流线圈与涡流片（铁片, 黑色）, 两者须保持平行；电涡流探头插头插入变换器插孔；安装好测微仪, 涡流变换器输出端Vout接电压表20V 档。

（3）打开微机电源, 用测微仪带动涡流片移动, 当涡流片完全紧贴线圈时输出电压为零（如不为零可适当改变支架中的线圈角度）, 然后旋动测微仪使涡流片离开线圈, 从电压表有读数时每隔0.2mm记录一个电压值, 将V、X数值填入表 6, 作出V-X曲线。

（4）示波器接电涡流式传感器实验模块的探头入插孔, 观察电涡流传感器的激励信号频率, 随着线圈与电涡流片距离的变化, 信号幅度也发生变化, 当涡流片紧贴线圈时电路停振, 输出为零。

记录此现象。

（5) 更换涡流片（铜片, 金色）, 进行测试并记录数据, 填入表 7。

在同一坐标上作出V-X曲线。

（6) 更换涡流片（铝片, 银色）, 进行测试并记录数据, 填入表 8。

在同一坐标上作出V-X曲线。

5 实验数据记录和处理电涡流传感器测量数据（铁片）电涡流传感器测量数据（铜片）电涡流传感器测量数据（铝片）铁片：散点图为:拟合直线为:y=0.4326+1.6598 铜片:散点图为:拟合直线为:Y=0.4644+2.5960 铝片：散点图为:拟合直线为:y=0.4273+2.82696 实验感想通过本次实验, 了解了电涡流传感器原理和不同被测材料对电涡流传感器的影响, 熟悉了用电涡流传感器测位移的方法, 提高了动手能力, 总的来说有很大的收获。

一、实验目的1. 了解电涡流传感器的工作原理及特性。

2. 掌握电涡流传感器的安装与调试方法。

3. 通过实验，验证电涡流传感器在不同材料上的测量效果。

4. 分析电涡流传感器在实际应用中的优缺点。

二、实验原理电涡流传感器是一种非接触式传感器，它利用电磁感应原理，通过检测被测物体表面的涡流来测量物体的尺寸、位置、速度等参数。

当高频交流电流通过传感器线圈时，会在被测物体表面产生涡流，涡流的大小与物体表面的电导率、磁导率及传感器与物体表面的距离有关。

通过检测涡流的大小，可以实现对物体尺寸、位置等参数的测量。

三、实验设备1. 电涡流传感器2. 高频信号发生器3. 数据采集器4. 被测物体（不同材料）5. 测量装置6. 示波器四、实验步骤1. 将电涡流传感器安装在测量装置上，确保传感器与被测物体表面平行。

2. 将高频信号发生器的输出端连接到电涡流传感器的输入端。

3. 将数据采集器的输入端连接到电涡流传感器的输出端。

4. 设置高频信号发生器的频率、幅度等参数。

5. 将被测物体放置在传感器与测量装置之间，调整传感器与物体表面的距离。

6. 打开数据采集器，记录涡流大小与传感器与物体表面距离的关系。

7. 重复步骤5和6，分别对不同的被测物体进行测量。

8. 分析实验数据，总结电涡流传感器的应用特点。

五、实验结果与分析1. 实验数据表明，电涡流传感器在不同材料上的测量效果存在差异。

对于导电性能较好的材料，如铜、铝等，涡流较大，测量精度较高；而对于导电性能较差的材料，如塑料、木材等，涡流较小，测量精度较低。

2. 随着传感器与物体表面距离的增加，涡流大小逐渐减小。

在一定的距离范围内，涡流大小与距离呈线性关系。

3. 当传感器与物体表面距离达到一定值时，涡流大小趋于稳定，说明此时涡流已达到饱和状态。

六、实验结论1. 电涡流传感器具有非接触式、响应速度快、测量精度高等优点，适用于各种场合的尺寸、位置、速度等参数的测量。

2. 电涡流传感器在实际应用中，应注意选择合适的材料、调整传感器与物体表面的距离，以提高测量精度。

实验目的：通过对电涡流位移传感器的实验，了解其工作原理、特性以及在位移测量中的应用。

### 1. 实验背景
电涡流位移传感器是一种非接触、高精度的位移传感器，主要应用于测量金属导体的微小位移。

本实验旨在深入了解电涡流位移传感器的性能参数和使用方法。

### 2. 实验设备
- 电涡流位移传感器
- 信号调理电路
- 示波器
- 位移标准样品
### 3. 实验步骤
1. 连接电路：将电涡流位移传感器与信号调理电路连接，确保连接正确无误。

2. 设置示波器：对示波器进行适当设置，以便观察电涡流传感器输出信号的波形。

3. 校准：使用位移标准样品对电涡流传感器进行校准，调整信号调理电路，确保输出信号与位移值对应准确。

4. 进行位移测量：将电涡流传感器放置在待测物体上，通过示波器观察和记录输出信号的变化，进行位移测量。

5. 性能评估：测量不同位移值下的输出信号，并评估电涡流位移传感器的灵敏度、稳定性和线性度等性能指标。

### 4. 实验数据处理
对实验得到的数据进行整理和分析，绘制位移与输出信号的关系曲线，计算性能指标。

### 5. 实验结论
根据实验数据和分析结果，得出电涡流位移传感器在不同条件下的性能特点，评估其在位移测量中的适用性。

### 6. 实验总结
通过本次实验，深入了解了电涡流位移传感器的工作原理和性能，掌握了其在位移测量中的应用方法，为今后的传感器应用和实验研究提供了基础。

### 7. 实验改进和展望
根据实验中的经验，提出可能的实验改进方案，并展望电涡流位移传感器在未来的发展方向和应用领域。

电涡流式位移传感器实验报告一、引言电涡流式位移传感器是一种常用的非接触式位移测量装置，它基于涡流效应原理，可用于测量金属物体的位移变化。

本实验旨在探究电涡流式位移传感器的原理和性能，并通过实验验证其在位移测量中的应用。

二、实验原理电涡流效应是指当导体在磁场中运动或受力时，由于磁场的变化而在导体中产生涡流的现象。

在电涡流式位移传感器中，传感器探头由线圈和磁铁构成。

当探头靠近金属物体时，磁铁产生的磁场会感应出涡流，并改变线圈的电阻。

通过测量线圈的电阻变化，可以确定金属物体的位移大小。

三、实验步骤1. 准备实验装置：将电涡流式位移传感器固定在测量平台上，将金属物体放置在传感器上方，并调整传感器与金属物体的距离。

2. 连接电路：将传感器的线圈接入测量电路中，保证电路的可靠连接。

3. 调节参数：根据实际情况，调节传感器的灵敏度和滤波器的参数，以获得准确的位移测量结果。

4. 进行位移测量：通过改变金属物体的位置或距离，记录传感器输出的电阻值，并计算出相应的位移值。

5. 数据分析：根据实验数据，分析位移测量的准确性和稳定性，评估电涡流式位移传感器的性能。

四、实验结果经过多次实验测量，我们得到了一系列位移测量数据，并计算出相应的位移值。

实验结果表明，电涡流式位移传感器具有较高的测量精度和稳定性，在不同位移范围内均能提供准确的测量结果。

五、实验讨论1. 影响位移测量精度的因素：在实验中，我们发现传感器与金属物体的距离、金属物体的材料和形状等因素都会对位移测量结果产生影响。

通过合理调整传感器的参数和选择合适的金属物体，可以提高位移测量的精度。

2. 传感器的应用范围：电涡流式位移传感器广泛应用于工业自动化、机械制造和航天航空等领域，用于测量零件的位移、振动和变形等参数，为工程设计和质量控制提供重要的数据支持。

六、结论通过本次实验，我们深入了解了电涡流式位移传感器的原理和性能，并验证了其在位移测量中的应用。

实验结果表明，电涡流式位移传感器具有高精度、稳定性好的优点，适用于各种位移测量场景。

电涡流式传感器传感器是现代检测和控制装置的重要组成部分，在现代科学技术领域中的地位越来越重要。

各类传感器的研制、推广和使用飞速发展，作为现代信息技术三大支柱之一的传感器技术将是二十一世纪人们在高新技术发展方面争夺的一个制高点。

实际应用中，人们通常把将非电量信号转换成电量信号的装置叫做传感器。

电涡流式传感器是建立在涡流效应原理上的一种传感器。

利用它可以把距离的变化转换为电量的变化，从而做成位移、振幅、厚度等传感器；也可以利用它把电阻率的变化转换成电量的变化，做成表面温度、电介质的浓度等传感器；还可以利用它把磁导率的变化转换为电量的变化，做成应力、硬度等传感器。

电涡流式传感器能够实现非接触测量，而且还具有测量范围大、灵敏度高、抗干扰能力强、不受油污等介质的影响、结构简单及安装方便等优点。

因此广泛应用于工业生产和科学研究的各个领域。

【实验目的】1．了解电涡流式传感器的工作原理。

2．掌握静态标定的方法，了解被测材料对电涡流式传感器特性的影响。

3．掌握电涡流传感器测量振幅的方法4．了解由电涡流式传感器组成的电子称的标定和测量方法。

【实验原理】1．电涡流式传感器工作原理电涡流传感器有高频反射式和低频透射式两种，高频反射式应用较广。

本实验使用高频反射式。

如图6.2-2所示，在一金属导体上方放置一个线圈，当线圈中通入交变电流I 1时，线圈的周围空间就产生了交变磁场H 1，则金属导体中将产生感生电流I 2，由于I 2呈涡旋状，故称为电涡流。

而此电涡流将产生交变磁场H 2，它的方向与磁场H 1方向相反，由于磁场H 2的反作用使导电线圈的电感量、阻抗及品质因数等发生变化，这些参数变化量的大小与金属导体的电阻率、磁导率、几何形状、激励电流以及线圈与金属导体间的距离等有关。

限制其中其它参数不变，只让其中某一个参数变化，就构成了测量该参数的传感器。

涡流效应可等效为如图6.2-3所示的等效电路。

图中，R 1和L 1为传感器线圈的电阻和电感，R 2和L 2为金属导体等效的电阻和电感，各自的电流为I 1、I 2 ，U 为激励电压，M 为互感系数。

电涡流传感器位移实验报告一、前言在工业生产和科研实验中，位移测量是非常重要的。

传统的位移测量方法有很多，但是由于各种原因，比如测量范围小、精度不高等，很难达到实际要求。

电涡流传感器由于其测量范围广、精度高等优点，在位移测量方面得到了越来越广泛的应用。

本次实验旨在通过对电涡流传感器实际应用过程中的位移测量进行研究，探究其应用的可行性和效果。

二、实验原理电涡流传感器是一种基于涡流效应的传感器，它利用电磁感应原理，在传感器和被测物体之间产生一种涡流，再通过测量这种涡流的变化情况来计算出被测物体的位移信息。

在实际应用中，将电涡流传感器固定在被测物体上，当被测物体发生位移时，由于涡流的变化，传感器会产生电信号，再通过信号处理器转化成数字信号，从而得到被测物体的位移信息。

三、实验步骤（一）实验设备准备我们使用的是一台B系列电涡流传感器，其工作频率为250 kHz，灵敏度为5 mV/μm。

同时，我们还需要一台信号处理器、一台电荷放大器和一台示波器。

（二）实验样品准备我们选择了一根长度为200 mm的金属棒作为实验样品。

在金属棒的一端固定电涡流传感器，另一端固定一个位移测量装置。

（三）实验数据采集将电涡流传感器和位移测量装置连接到信号处理器上，启动实验设备，让金属棒发生位移。

在位移过程中，通过示波器对信号进行实时监测和记录，并将数据导出到电脑中进行分析。

（四）实验结果分析通过对实验采集的数据进行分析，我们得到了金属棒的位移曲线图。

从曲线图中可以看出，在位移范围为0-100 mm时，电涡流传感器的测量精度可以达到0.5 μm，这个精度已经可以满足大多数实际应用的需求。

同时，我们还发现，在位移范围为0-100 mm时，电涡流传感器的灵敏度为5 mV/μm，这个灵敏度足以满足大多数实际应用的需求。

四、实验结论通过本次实验，我们得到了以下结论：（一）电涡流传感器的测量精度可以达到0.5 μm，足以满足大多数实际应用的需求。
