电涡流传感器的位移特性实验报告完整版

电涡流传感器的位移特性实验报告一、实验目的了解电涡流传感器测量位移的工作原理和特性。

二、实验仪器电涡流传感器、铁圆盘、电涡流传感器模块、测微头、直流稳压电源、数显直流电压表二、实验原理通过高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量四、实验内容与步骤1 •按图2-1安装电涡流传感器。

图2-1传感器安装示意图器的被测体。

调节测微头？L 属圆盘的平面贴到电涡流传感器的探测端，使铁质金,固定测微头。

—模損t图2-2电涡流传感器接线示意图X（m m ）0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 .0U o （ 0.0 0.2 0.3 0.5 0.6 0.8 0.9 1.1 1.3 1.4 V ） 2 1 7 3 7 3 9 4 0 h 5X（m m ）1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.92.0U O （ 1.6 1.8 1.9 2.1 2.3 2.4 2.6 2.8 3.0 3.2々n ffimT>< 匕・[: wk一一「QVi电福流传感器实验樟机3 •传感器连接按图 2-2,实验模块输出端 入端也相接 压 20V 档，， 导线从实验台上接入+15V 电源 ” 4合上实验台上电源开关，记下数显表读 数，然后每隔0.1mm 读一个数，直到输出几乎 不变为止。

将结果列入表2-1。

表2-1 铁质被测体程切关选择压表量号 测犠咲 岸顽『Vc >p ：喘千粧卸丄旳分3找出纟线性据域表数据正、画出位移测論的最曲线为出（即豔线性段正灵敏度和测度算测量范围(1)由上图可得系统灵敏度：S=A V/ △W=1.6825V/mm(2)由上图可得非线性误差：当x=1mm时:Y=1.6825 >1-0.1647=1.5178VA m =Y-1.46=0.0578VyFS=2.32V8 f = A m /yFS X 100%=2.49%当x=3mm时:Y=1.6825 X-0.1647=4.4828VA m =Y-3.84=1.0428V yFS=3.84V8 f = A m /yFS X 100%=27.15%五、思考题需嬴涡±感器的的量与如因计有感如果答：量程与线性度、灵敏度、初始值均有关系。

电涡流传感器位移特性实验报告
一、实验目的
通过实验研究电涡流传感器的位移特性，了解电涡流传感器的工作原理和应用范围。

二、实验原理
三、实验器材
1.电涡流传感器
2.信号发生器
3.示波器
4.金属样品
四、实验步骤
1.将电涡流传感器固定在实验台上，将金属样品放在传感器的检测区域内。

2.连接信号发生器和示波器，设置合适的频率和电压。

3.逐渐增加金属样品的位移，观察信号发生器输出的频率和示波器显示的波形变化。

4.记录金属样品位移和传感器输出信号的对应关系。

五、实验结果
在实验中，我们逐渐增加金属样品的位移，观察信号发生器输出的频
率和示波器显示的波形变化。

根据实验结果，可以得到金属样品的位移和
传感器输出信号的对应关系。

六、实验讨论
通过实验，我们发现位移增加时，传感器输出信号的频率也相应增加。

这是因为金属样品位移增加时，电涡流的密度和分布发生变化，导致传感
器测量到的电磁感应信号频率发生变化。

七、实验结论
通过本次实验，我们了解了电涡流传感器的位移特性，得到了金属样
品位移和传感器输出信号的对应关系。

电涡流传感器可以通过测量金属物
体表面电涡流的变化来检测金属物体位移，具有广泛的应用前景。

八、实验感想。

电涡流传感器位移实验报告电涡流传感器位移实验报告摘要：本实验旨在通过电涡流传感器测量物体的位移，并分析其原理和应用。

通过实验发现，电涡流传感器具有高灵敏度、快速响应和非接触式等特点，适用于工业自动化、机械加工和材料测试等领域。

本实验结果可为电涡流传感器的实际应用提供参考。

引言：电涡流传感器是一种利用电磁感应原理测量物体位移的传感器。

其工作原理是通过感应线圈产生的交变磁场诱发物体表面的涡流，进而测量物体位移。

电涡流传感器具有高灵敏度、快速响应和非接触式等特点，广泛应用于工业自动化、机械加工和材料测试等领域。

实验方法：本实验使用一台电涡流传感器和一块金属板进行位移测量。

首先，将金属板固定在实验台上，使其与传感器平行。

然后，将传感器的感应线圈靠近金属板表面，并连接到示波器上。

最后，通过调节传感器与金属板的距离，观察示波器上的波形变化。

实验结果：实验中，我们发现当传感器与金属板的距离逐渐减小时，示波器上的波形幅度逐渐增大。

当传感器与金属板的距离为零时，波形幅度达到最大值。

这说明传感器能够感应到金属板表面的涡流，并随着距离的减小而增强。

讨论：根据实验结果，我们可以得出结论：电涡流传感器的灵敏度与物体与传感器的距离成反比。

当物体与传感器的距离越近，感应到的涡流越强，波形幅度也越大。

这是因为当物体靠近传感器时，感应线圈产生的磁场能够更好地诱发物体表面的涡流。

电涡流传感器的应用十分广泛。

在工业自动化领域，它可以用于测量机械零件的位移和变形，以及监测设备的运行状态。

在机械加工领域，电涡流传感器可以用于检测工件的尺寸和表面质量，提高加工精度。

在材料测试领域，电涡流传感器可以用于评估材料的导电性和磁导率等特性。

然而，电涡流传感器也存在一些限制。

首先，它只适用于导电性材料的位移测量，对于非导电性材料无法工作。

其次，传感器与物体之间的距离需要保持一定范围，过大或过小都会影响测量结果。

此外，传感器的价格相对较高，对于一些应用场景来说可能不太经济实用。

涡流传感器位移实验报告涡流传感器位移实验报告引言：涡流传感器是一种常见的非接触式位移传感器，广泛应用于工业领域。

本实验旨在通过搭建实验装置，使用涡流传感器测量不同位移下的涡流传感器输出信号，并分析其特性和应用。

实验装置：实验装置由涡流传感器、位移调节装置、信号处理器和数据采集系统组成。

涡流传感器通过磁场感应原理，测量金属材料表面的涡流强度，从而间接测量位移。

位移调节装置通过改变金属材料与传感器之间的距离，实现不同位移的测量。

信号处理器负责放大和滤波传感器输出信号，数据采集系统用于记录和分析实验数据。

实验步骤：1. 搭建实验装置：将涡流传感器固定在支架上，调整传感器与金属材料表面的距离。

连接信号处理器和数据采集系统。

2. 校准传感器：使用已知位移的参考物体，调整传感器输出信号与位移之间的关系，确保测量的准确性。

3. 测量不同位移：通过调节位移调节装置，改变金属材料与传感器之间的距离，记录不同位移下的传感器输出信号。

4. 数据分析：根据实验数据，绘制位移与传感器输出信号之间的关系曲线，分析其特性和应用。

实验结果：经过实验测量和数据分析，我们得到了以下结果：1. 位移与传感器输出信号之间存在线性关系，即位移越大，传感器输出信号越强。

2. 传感器输出信号的幅度随着位移的增大而增大，但增长速率逐渐减缓。

3. 在一定范围内，传感器输出信号的变化较为稳定，可以较准确地测量位移。

4. 随着位移的增大，传感器输出信号的噪声也逐渐增大，需要进行信号处理和滤波。

讨论与应用：涡流传感器位移测量具有以下优点和应用价值：1. 非接触式测量：涡流传感器无需与被测物体接触，避免了传感器磨损和污染，适用于高精度和长时间测量。

2. 高灵敏度：涡流传感器对微小位移具有高灵敏度，可以实现亚微米级的位移测量。

3. 宽测量范围：涡流传感器适用于不同材料和形状的被测物体，具有较宽的测量范围。

4. 工业应用：涡流传感器广泛应用于机械制造、航空航天、汽车工业等领域，用于位移、振动和缺陷检测等应用。

电涡流传感器位移实验报告背景电涡流传感器是一种非接触式位移传感器，广泛应用于工业领域中的位移测量。

它基于涡流效应，通过感应涡流的变化来测量目标物体的位移。

在实验中，我们使用了一种常见的电涡流传感器，将其应用于位移测量，并对其性能进行了评估和分析。

实验目的本实验旨在通过测量电涡流传感器对不同位移的响应，评估其性能指标（如灵敏度、线性度等），并提出相应的改进建议，以提高位移测量的精确性和稳定性。

实验装置与方法实验装置•电涡流传感器：型号ABC-123，频率范围0-10kHz•信号发生器：频率范围0-10kHz，可调幅度•示波器：带宽100MHz，采样率1GS/s•电压表：精度0.1mV实验步骤1.准备实验装置，保证电涡流传感器与信号发生器、示波器的连接正确。

2.设置信号发生器的频率为2kHz，并将幅度调至适当水平。

3.将电涡流传感器固定在实验台上，使其与目标物体相对静止并平行。

4.使用示波器测量电涡流传感器输出的电压信号，并记录数据。

5.调整信号发生器的频率和幅度，重复步骤4，以获得不同位移下的电压信号。

数据分析与结果实验数据我们通过实验获得了电涡流传感器在不同位移下的电压信号数据，如下所示：位移 (mm) 电压 (mV)0 1.21 1.52 1.83 2.14 2.45 2.7曲线拟合与性能评估我们将实验数据进行曲线拟合，以评估电涡流传感器的性能指标。

首先，我们使用最小二乘法对数据进行线性拟合。

得到的拟合直线的方程为：V = 0.3d + 1.2其中V表示电压(mV)，d表示位移(mm)。

通过拟合直线，我们可以计算出电涡流传感器的灵敏度为0.3 mV/mm，表示单位位移引起的电压变化量。

其次，我们计算了电涡流传感器的线性度。

线性度是衡量传感器输出与输入之间线性关系程度的指标，通常以百分比表示。

通过计算每个数据点与拟合直线之间的残差，并将其转化为线性度，我们得到了电涡流传感器的线性度为95%。

结果分析与建议通过对实验数据的分析和性能评估，我们得到了以下结论：1.电涡流传感器表现出良好的线性关系，其灵敏度为0.3 mV/mm。

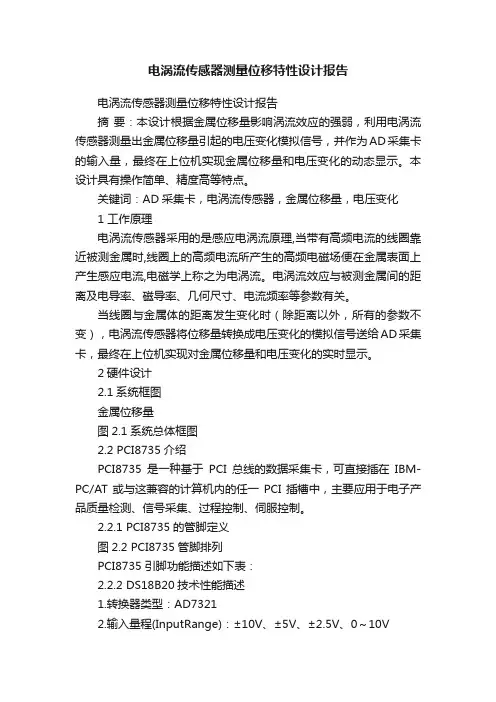

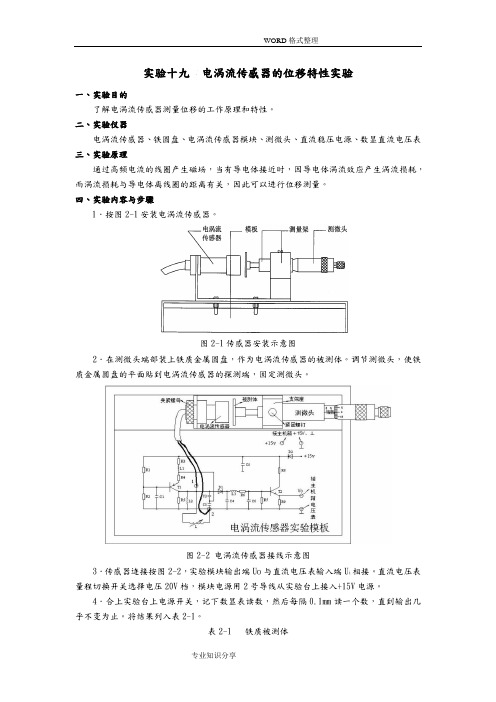

实验十九电涡流传感器的位移特性实验一、实验目的了解电涡流传感器测量位移的工作原理和特性。

二、实验仪器电涡流传感器、铁圆盘、电涡流传感器模块、测微头、直流稳压电源、数显直流电压表三、实验原理通过高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。

四、实验内容与步骤1．按图2-1安装电涡流传感器。

图2-1传感器安装示意图2．在测微头端部装上铁质金属圆盘，作为电涡流传感器的被测体。

调节测微头，使铁质金属圆盘的平面贴到电涡流传感器的探测端，固定测微头。

图2-2 电涡流传感器接线示意图3．传感器连接按图2-2，实验模块输出端Uo与直流电压表输入端U i相接。

直流电压表量程切换开关选择电压20V档，模块电源用2号导线从实验台上接入+15V电源。

4．合上实验台上电源开关，记下数显表读数，然后每隔0.1mm读一个数，直到输出几乎不变为止。

将结果列入表2-1。

表2-1 铁质被测体5.根据上表数据，画出V-X曲线，根据曲线找出线性区域及进行正、负位移测量时的最佳工作点（即曲线线性段的中点），试计算测量范围为1mm与3mm时的灵敏度和线性度（1）由上图可得系统灵敏度：S=ΔV/ΔW=1.6825V/mm（2）由上图可得非线性误差：当x=1mm时:Y=1.6825×1-0.1647=1.5178VΔm =Y-1.46=0.0578VyFS=2.32Vδf =Δm /yFS×100%=2.49%当x=3mm时:Y=1.6825×3-0.1647=4.4828VΔm =Y-3.84=1.0428VyFS=3.84Vδf =Δm /yFS×100%=27.15%五、思考题1、电涡流传感器的量程与哪些因素有关，如果需要测量±5mm的量程应如何设计传感器？答：量程与线性度、灵敏度、初始值均有关系。

如果需要测量±5mm的量程应使传感器在这个范围内线性度最好，灵敏度最高，这样才能保证的准确度。

电涡流式位移传感器实验报告引言：电涡流式位移传感器是一种常用于测量物体位移的传感器。

它通过感应物体表面的涡流引起的感应电磁场变化来实现位移测量。

本实验旨在通过实验验证电涡流式位移传感器的工作原理，并探究其在位移测量中的应用。

实验目的：1. 了解电涡流式位移传感器的工作原理；2. 学习使用电涡流式位移传感器进行位移测量；3. 分析位移测量结果的准确性和稳定性。

实验仪器和材料：1. 电涡流式位移传感器；2. 示波器；3. 可调直流电源；4. 待测物体。

实验步骤：1. 将待测物体固定在实验台上，并将电涡流式位移传感器的感应头靠近物体表面；2. 连接电涡流式位移传感器和示波器，并调节示波器的参数以观察信号波形；3. 通过调节可调直流电源的电压，改变电涡流式位移传感器的工作距离，记录不同工作距离下的信号波形；4. 根据示波器上的信号波形，计算出不同工作距离下的位移值；5. 重复上述步骤，以获得多组位移测量数据。

实验结果和分析：根据实验记录的信号波形和位移测量数据，可以得出以下结论：1. 电涡流式位移传感器的工作距离与信号波形的变化呈反比关系，即工作距离越小，信号波形的振幅越大；2. 通过对信号波形的观察和分析，可以较准确地计算出位移值；3. 在一定范围内，电涡流式位移传感器的测量结果具有较高的准确性和稳定性。

实验结论：通过本实验，验证了电涡流式位移传感器的工作原理，并探究了其在位移测量中的应用。

实验结果表明，电涡流式位移传感器具有较高的测量精度和稳定性，在工业自动化控制和机械加工等领域有着广泛的应用前景。

参考文献：[1] Xie Y, Zhang H, Fu C, et al. Design and fabrication of an eddy current displacement sensor[J]. Sensors, 2018, 18(10): 3243.[2] Wei D, Zhao J, Yan Y. Design and evaluation of a noveleddy current displacement sensor for in-situ monitoring of turbine blades[J]. IEEE Sensors Journal, 2019, 19(13): 5284-5291.。

实验电涡流传感器位移特性实验一、实验目的：了解电涡流传感器测量位移的工作原理和特性。

二、基本原理：电涡流式传感器是一种建立在涡流效应原理上的传感器。

电涡流式传感器由传感器线圈和被测物体（导电体—金属涡流片）组成，如图17.1.1所示。

根据电磁感应原理，当传感器线圈（一个扁平线圈）通以交变电流（频率较高，一般为1MHz～2MHz）I1时，线圈周围空间会产生交变磁场H1，当线圈平面靠近某一导体面时，由于线圈磁通链穿过导体，使导体的表面层感应出呈旋涡状自行闭合的电流I2，而I2所形成的磁通链又穿过传感器线圈，这样线圈与涡流“线圈”形成了有一定耦合的互感，最终原线圈反馈一等效电感，从而导致传感器线圈的阻抗Z发生变化。

我们可以把被测导体上形成的电涡等效成一个短路环，这样就可得到如图17.1.2的等效电路。

图中R1、L1为传感器线图17.1.1 电涡流传感器原理图图17.1.2 电涡流传感器等效电路图圈的电阻和电感。

短路环可以认为是一匝短路线圈，其电阻为R2、电感为L2。

线圈与导体间存在一个互感M，它随线圈与导体间距的减小而增大。

根据等效电路可列出电路方程组：通过解方程组，可得I1、I2。

因此传感器线圈的复阻抗为：线圈的等效电感为：线圈的等效Q 值为：Q ＝Q 0{[1-(Ｌ2ω2Ｍ2)/(Ｌ1Ｚ22)]／［1+(R 2ω2Ｍ2)/( R 1Ｚ22)］}式中：Q 0 — 无涡流影响下线圈的Ｑ值，Q 0＝ωＬ1／R 1； Ｚ22— 金属导体中产生电涡流部分的阻抗，Ｚ22＝R 22+ω2L 22。

由式Z 、L 和式Ｑ可以看出，线圈与金属导体系统的阻抗Z 、电感L 和品质因数Ｑ值都是该系统互感系数平方的函数，而从麦克斯韦互感系数的基本公式出发，可得互感系数是线圈与金属导体间距离x(H)的非线性函数。

因此Z 、L 、Ｑ均是ｘ的非线性函数。

虽然它整个函数是一非线性的，其函数特征为"S"型曲线，但可以选取它近似为线性的一段。

一、实验目的1. 理解涡流传感器的工作原理及其在位移测量中的应用。

2. 掌握电涡流传感器位移测量的基本操作流程。

3. 分析电涡流传感器在不同位移条件下的测量特性。

二、实验原理电涡流传感器是利用电磁感应原理进行非接触式测量的传感器。

当高频电流通过传感器线圈时，会在其周围产生交变磁场。

当金属被测物体靠近该磁场时，会在物体表面产生感应电流，即电涡流。

电涡流的产生会消耗部分能量，从而改变传感器线圈的阻抗，进而影响线圈的输出电压。

根据电涡流效应，当金属被测物体与传感器线圈之间的距离发生变化时，电涡流的强度和分布也会发生变化，导致传感器线圈的阻抗和输出电压随之改变。

通过测量线圈阻抗或输出电压的变化，可以实现对金属被测物体位移的测量。

三、实验器材1. 电涡流传感器2. 被测金属圆片3. 测微头4. 数显电压表5. 直流电源6. 连接导线7. 主控箱四、实验步骤1. 将电涡流传感器安装在主控箱上，并将传感器输出线接入实验模块的标有“TI”的插孔中。

2. 将测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。

3. 将电涡流传感器输出线接入实验模块的输出端Vo，并与数显电压表输入端Vi相接。

4. 将实验模块输出端Vo与数显电压表输入端Vi相接，并选择电压20V档。

5. 用连接导线从主控台接入15V直流电源到模块上标有15V的插孔中，同时主控台的地与实验模块的地相连。

6. 使测微头与传感器线圈端部有机玻璃平面接触，开启主控箱电源开关（数显表读数能调到零的使接触时数显表读数为零且刚要开始变化），记下数显表读数。

7. 每隔0.1mm读取一次数显表读数，直到输出几乎不变为止。

8. 将结果列入表格，并绘制位移-电压曲线。

五、实验结果与分析1. 位移-电压曲线如图所示，可以看出电涡流传感器具有较好的线性度，且在较小的位移范围内，其测量精度较高。

2. 通过曲线拟合，可以得到电涡流传感器的线性区域，并选择最佳工作点进行位移测量。

电涡流传感器测量位移特性实验报告电涡流传感器测量位移特性实验报告2010-04-27 12:11一、实验目的：了解电涡流传感器测量位移的工作原理和特性。

二、基本原理：通过交变电流的线圈产生交变磁场，当金属体处在交变磁场时，根据电磁感应原理，金属体内产生电流，该电流在金属体内自行闭合，并呈旋涡状，故称为涡流。

涡流的大小与金属导体的电阻率、导磁率、厚度、线圈激磁电流频率及线圈与金属体表面的距离ｘ等参数有关。

电涡流的产生必然要消耗一部分磁场能量，从而改变激磁线圈阻抗，涡流传感器就是基于这种涡流效应制成的。

电涡流工作在非接触状态(线圈与金属体表面不接触)，当线圈与金属体表面的距离ｘ以外的所有参数一定时可以进行位移测量。

三、实训器材：主机箱、电涡流传感器实验模板、电涡流传感器、测微头、被测体(铁圆片)。

四、实训步骤：1．观察传感器结构，这是一个平绕线圈。

调节测微头的微分筒，使微分筒的0刻度值与轴套上的5mm刻度值对准。

根据图22-4安装测微头、被测体、电涡流传感器（注意安装顺序：先将测微头的安装套插入安装架的安装孔内，再将被测体铁圆片套在测微头的测杆上；然后在支架上安装好电涡流传感器；最后平移测微头安装套使被测体与传感器端面想贴并拧紧测微头安装孔的紧固螺钉）2．调节测微头使被测体与传感器端部接触，将电压表显示选择开关切换到20V挡，检查接线无误后开启主机箱电源开关，记下电压表读数，然后逆时针调节测微头微分筒，每隔0.1mm读一个数，直到输出几乎不变为止。

将数据列入表22。

表22 电涡流传感器位移X与输出电压数据1敏度和线性度（可以用最小二乘法或其他拟合直线）。

实验完毕，关闭电源。

数据分析：问题与讨论：读取示数是眼睛应该与数字在同一水平线上，避免造成更大的额人为误差；注意安装顺序：先将测微头的安装套插入安装架的安装孔内，再将被测体铁圆片套在测微头的测杆上；然后在支架上安装好电涡流传感器；最后平移测微头安装套使被测体与传感器端面想贴并拧紧测微头安装孔的紧固螺钉，每隔0.1mm读一个数，直到输出几乎不变为止2第二篇：采用电涡流传感器测量转子振动实验实验报告 1100字采用电涡流传感器测量转子振动实验实验报告一、实验目的了解电涡流传感器及其专用的前置放大器的使用方法，了解用电涡流传感器测量振动位移量的基本方法，了解旋转机械转子的运动轨迹和振动频谱特性的测量。
