【采矿课件】实验二十二电选机分选实验

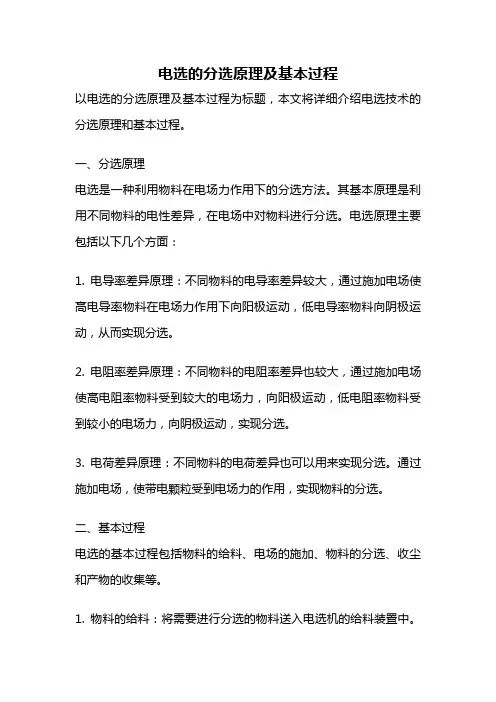

电选的分选原理及基本过程以电选的分选原理及基本过程为标题，本文将详细介绍电选技术的分选原理和基本过程。

一、分选原理电选是一种利用物料在电场力作用下的分选方法。

其基本原理是利用不同物料的电性差异，在电场中对物料进行分选。

电选原理主要包括以下几个方面：1. 电导率差异原理：不同物料的电导率差异较大，通过施加电场使高电导率物料在电场力作用下向阳极运动，低电导率物料向阴极运动，从而实现分选。

2. 电阻率差异原理：不同物料的电阻率差异也较大，通过施加电场使高电阻率物料受到较大的电场力，向阳极运动，低电阻率物料受到较小的电场力，向阴极运动，实现分选。

3. 电荷差异原理：不同物料的电荷差异也可以用来实现分选。

通过施加电场，使带电颗粒受到电场力的作用，实现物料的分选。

二、基本过程电选的基本过程包括物料的给料、电场的施加、物料的分选、收尘和产物的收集等。

1. 物料的给料：将需要进行分选的物料送入电选机的给料装置中。

给料装置可以采用振动给料机、螺旋给料机等多种方式，确保物料均匀地进入电选机。

2. 电场的施加：在电选机内部设置电极，施加电场。

电场可以通过高压电源产生，并通过电极导线传导到电选机内部。

电极的设置和电场的施加方式根据具体的电选机结构而定。

3. 物料的分选：物料在电场力的作用下，根据其不同的电性差异，向阳极或阴极运动。

高电导率、高电阻率或带正电荷的物料向阳极运动，低电导率、低电阻率或带负电荷的物料向阴极运动。

通过调节电场的强度和物料的给料速度，可以实现对物料的精确分选。

4. 收尘：在物料分选过程中，会产生一定数量的粉尘。

为了保证环境卫生和资源的回收利用，需要设置收尘装置，将分离出的粉尘进行收集和处理。

5. 产物的收集：分选出的物料根据需要进行收集和分类。

可以设置收集装置，将分选出的物料按照不同的规格和性质进行收集和分类，以便后续的加工和利用。

总结：电选是一种利用电场力进行物料分选的技术，其基本原理是利用物料的电导率、电阻率或电荷差异来实现分选。

选矿试验1. 简介选矿试验是矿石中有用矿物与非有用矿物之间进行物理或化学分离的实验。

通过选矿试验可以确定矿石中有用矿物的品位和回收率，为后续的矿石处理工艺设计提供依据。

本文将介绍选矿试验的基本原理、实施步骤以及实验结果的分析与应用。

2. 选矿试验的基本原理选矿试验的基本原理是根据矿石中有用矿物和非有用矿物的物理和化学性质的差异，通过合适的分离方法将它们分离开来。

这些分离方法包括重选、浮选、磁选、电选等。

2.1 重选重选是利用矿石中不同矿物的密度差异进行分离的方法。

在重选过程中，矿石通过水流或气流的作用，使具有较高密度的矿石沉降下来，而具有较低密度的矿石浮起来。

通过调节水流或气流的强度和方向，可以实现不同密度矿石的分离。

2.2 浮选浮选是利用矿石中矿物与水的亲水性差异进行分离的方法。

在浮选过程中，通过给矿浆加入适量的药剂，使目标矿物粒子与气泡结合形成泡沫，从而上浮到矿浆表面。

而非有用矿物则保持在矿浆中。

适量药剂的选择和控制是浮选的关键。

2.3 磁选磁选是利用矿石中矿物的磁性差异进行分离的方法。

在磁选过程中，通过施加磁场作用于矿石中的磁性矿物，使其受到磁力的作用而分离出来。

磁选广泛应用于铁矿石和其他磁性矿石的选矿中。

2.4 电选电选是利用矿石中矿物的导电性差异进行分离的方法。

在电选过程中，通过施加适量的电压，矿石中的导电性矿物会受到电场力的作用而移动，从而实现矿物的分离。

电选多用于金、银等贵金属矿石的选矿过程中。

3. 选矿试验的实施步骤选矿试验的实施步骤包括样品制备、物性测试、试验方案设计、试验操作、试验结果测定和分析等。

3.1 样品制备首先需要从该矿点获取一定量的原始矿石样品。

将原始矿石进行粉碎和分矿，得到代表性的试验样品。

3.2 物性测试对试验样品进行物性测试，包括颗粒分析、密度测定、磁性测定、导电性测定等。

物性测试是选矿试验中的基础工作，为后续试验方案设计提供重要依据。

3.3 试验方案设计根据物性测试结果和选矿目标，设计合理的试验方案。

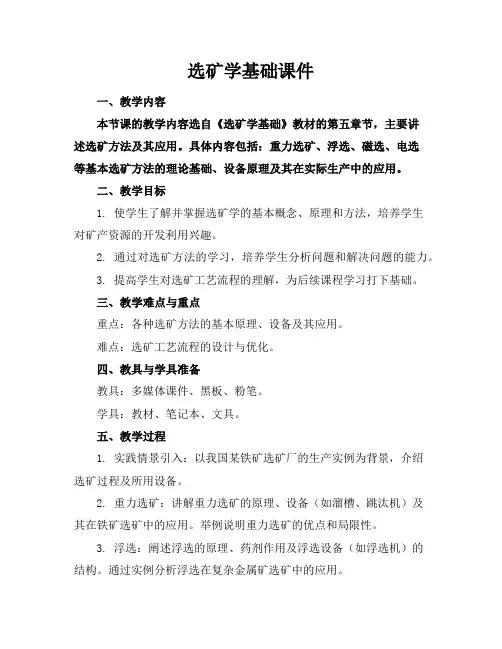

选矿学基础课件一、教学内容本节课的教学内容选自《选矿学基础》教材的第五章节，主要讲述选矿方法及其应用。

具体内容包括：重力选矿、浮选、磁选、电选等基本选矿方法的理论基础、设备原理及其在实际生产中的应用。

二、教学目标1. 使学生了解并掌握选矿学的基本概念、原理和方法，培养学生对矿产资源的开发利用兴趣。

2. 通过对选矿方法的学习，培养学生分析问题和解决问题的能力。

3. 提高学生对选矿工艺流程的理解，为后续课程学习打下基础。

三、教学难点与重点重点：各种选矿方法的基本原理、设备及其应用。

难点：选矿工艺流程的设计与优化。

四、教具与学具准备教具：多媒体课件、黑板、粉笔。

学具：教材、笔记本、文具。

五、教学过程1. 实践情景引入：以我国某铁矿选矿厂的生产实例为背景，介绍选矿过程及所用设备。

2. 重力选矿：讲解重力选矿的原理、设备（如溜槽、跳汰机）及其在铁矿选矿中的应用。

举例说明重力选矿的优点和局限性。

3. 浮选：阐述浮选的原理、药剂作用及浮选设备（如浮选机）的结构。

通过实例分析浮选在复杂金属矿选矿中的应用。

4. 磁选：介绍磁选的原理、设备（如磁选机）及其在磁铁矿选矿中的应用。

讨论磁选与其他选矿方法的联合使用。

5. 电选：讲解电选的原理、设备（如电选机）及其在稀有金属矿选矿中的应用。

分析电选的优缺点。

6. 随堂练习：针对所学内容，设计选择题和简答题，检查学生对选矿方法的理解。

7. 案例分析：以实际生产案例为例，让学生设计简单的选矿工艺流程，并提出优化方案。

六、板书设计板书内容：各种选矿方法的原理、设备及应用。

七、作业设计1. 作业题目：（1）简述重力选矿的原理及应用。

（2）列举磁选设备在铁矿选矿中的常见类型及其作用。

（3）阐述浮选在复杂金属矿选矿中的重要性。

2. 答案：（1）重力选矿是利用矿石中各种矿物密度不同的原理，通过重力作用使矿物分离。

重力选矿适用于粗粒矿物和密度较大的矿物，如铁矿、金矿等。

（2）磁选设备常见类型有磁选机、磁分离机等，其作用是利用矿石中金属矿物的磁性差异进行分离。

选矿学PPT课件•选矿学概述•矿石性质及工艺矿物学•碎矿与磨矿•选矿方法与原理目录•选矿工艺流程与实践•选矿尾矿处理与环境保护01选矿学概述选矿学的定义与重要性定义选矿学是研究矿物原料加工利用的技术科学，主要探讨如何从矿石中经济、高效地分选出有用矿物。

重要性选矿是矿业生产的重要环节，对于提高资源利用率、保护环境、促进经济发展具有重要意义。

古代人们通过手工挑选、淘洗等方式进行简单的矿物分选。

古代选矿随着工业革命的到来，机械选矿逐渐取代手工选矿，选矿效率得到大幅提高。

近代选矿20世纪以来，随着科技的进步，浮选、磁选、重选等多种选矿方法得到广泛应用，选矿技术日益成熟。

现代选矿选矿学的发展历程选矿学的研究内容与方法研究内容选矿学的研究内容包括矿石性质研究、选矿工艺研究、选矿设备研究以及选矿厂设计等方面。

研究方法选矿学研究方法包括实验研究、理论分析和数值模拟等。

其中，实验研究是最基本的研究方法，通过实验室小试、中试和工业试验等阶段来验证和优化选矿工艺。

02矿石性质及工艺矿物学矿石的组成与分类矿石的组成矿石一般由矿物和脉石两部分组成，矿物是指矿石中可被利用的金属或非金属元素及其化合物，脉石则是指矿石中不能被利用的矿物杂质。

矿石的分类根据矿石中有用矿物的含量、矿物颗粒的大小和嵌布关系等，可将矿石分为自然矿石和工业矿石两大类。

其中自然矿石可直接用于冶炼或加工，而工业矿石则需要经过选矿处理。

矿石的物理性质密度和比重密度是指矿石单位体积的质量，比重则是指矿石的重量与同体积水的重量之比。

不同矿物的密度和比重不同，这是选矿过程中分选矿物的依据之一。

硬度和脆性硬度是指矿物抵抗外力刻划或压入的能力，脆性则是指矿物受外力打击时易于碎裂的性质。

硬度和脆性对于选矿过程中的破碎和磨矿作业有重要影响。

磁性磁性是指矿物在外磁场作用下被磁化的性质。

不同矿物的磁性不同，因此可以利用磁选法分选具有磁性的矿物。

矿石的工艺矿物学特性粒度组成粒度组成是指矿石中不同粒级矿物的含量和分布情况。

叙述电选分离实验的操作步骤一、实验介绍电选分离是一种利用物料在电场作用下的不同导电性和介电性来实现分离的方法。

其原理是将混合物放在带有电极的导体板上，在外加高压电场作用下，不同物料受到不同的力，进而被分离出来。

这种方法可以应用于固体、液体和气体的分离。

二、实验步骤1. 实验前准备（1）将所需设备准备好，包括高压电源、导体板、混合物等。

（2）检查设备是否正常工作，如高压电源是否接通，导体板是否清洁等。

2. 混合物制备将需要分离的混合物制备好，并搅拌均匀。

混合物可以是固态、液态或气态。

3. 导体板处理（1）将导体板清洗干净，并擦干表面水分。

（2）在导体板上涂上一层绝缘漆，以防止短路。

4. 实验操作（1）将混合物均匀地倒在导体板上。

（2）接通高压电源，调整适当的电压和频率。

（3）观察混合物在电场作用下的行为，根据需要调整电压和频率，直到分离效果满意。

（4）关闭高压电源，取下导体板上的分离物。

5. 实验后处理将导体板清洗干净，并擦干表面水分。

将分离出来的物料进行收集和处理。

三、实验注意事项1. 实验时需佩戴绝缘手套和护目镜等防护装备。

2. 高压电源应谨慎操作，以免发生危险。

3. 导体板应保持清洁和干燥状态，以免影响实验结果。

4. 混合物应均匀地倒在导体板上，以保证实验效果。

5. 实验结束后要及时关闭高压电源并进行清洗和消毒处理。

四、实验应用电选分离技术广泛应用于矿产资源开发、化工生产、环境保护等领域。

例如，在矿山中可以利用该技术对金属矿物和非金属矿物进行分离；在化工生产中可以利用该技术对有机化合物进行分离纯化；在环境保护中可以利用该技术对污水中的有害物质进行分离处理。

尝试二十二电选机分选尝试
一、目的与要求
1．掌握鼓式电选机分选导体与非导体矿物的道理及分选实践操作；
2．了解鼓式电选机的构造和高压直流电源的主要线路。

二、道理
按照矿物的介电常数不同，矿物在电场力、机械力、离心力和重力的作用下，它们的运动轨迹不同，从而将不同矿物分开。

三、设备、用具及试样
1．设备：XDFF250X 200mm 尝试研究型电选机，布局示意如图22—1。

2．用具：玻璃烧杯、圆瓷盘、毛刷、牛角勺、永磁块。

3．试样：采用典型的导体矿物(磁铁矿)及典型的非导体矿物(石英)为尝试矿样，粒度均为-60目+100目。

图22-1电选示意图
1- 转鼓，2-电晕极，3-偏极〔静电极〕，4-毛刷，5-分矿调节格板
四、尝试步调
1．称取磁铁矿 20克，石英 80克，混合均匀为一份试样，共制备四份试样；
2．将试样烘干后，别离给入电选机给矿槽；
3．调节电场电压和转鼓转数到给定值15KV和100转／分后，开始给矿。

分选完后，重复在20KV、25KV和30KV条件下做三次试验；
4．用永磁块对分选产物进行阐发，即将磁铁矿从各产物中别离出来，别离将磁铁矿和石英矿称重，填写在记录表内。

五、尝试数据处置
计算出列表中各项内容
表22-1 电选尝试成果数据记录表
*磁铁矿计算品位为：产物中纯磁铁矿的百分数〔以小数暗示〕´72.41%=产物的品位
六、思考题
1．为什么分选物料及分选条件不异，仅电压不同，效果不同？
2．通过试验的实践，你认为直接影响电选机分选效果有哪些主要因素？
3．用电选机分选矿物时，为什么给料要经烘干？。
