城市轨道交通车站设计

城市轨道交通概论城市轨道交通车站及设计
1.合理布局：车站的布局应该考虑到乘客的出行需求和车站的容量要求。

布局要紧密合理，减少乘客在车站内的行走距离；同时，为了疏导人流，车站应设置多个出入口和通道，避免拥堵。

2.通风与通透：由于车站通常是封闭的空间，通风和通透是必须考虑
的因素。

车站应该设计合理的通风设施，确保车站内的空气流通；另外，
车站的墙面宜采用透明材质，以增加采光，使得车站内明亮舒适。

3.安全设施：车站的安全设施是保障乘客安全的重要一环。

车站应配
备足够的安全出口和避难所，并设置明确的安全标志和逃生指示牌；另外，车站的进出口和站台应设立栅栏或护栏，以防止意外发生。

4.便利设施：车站的便利设施是提高乘客出行体验的重要内容。

车站
应设立票务系统、候车座椅、洗手间、安全出口等便民设施，为乘客提供
方便。

5.可持续设计：城市轨道交通车站应该采用可持续设计理念。

例如，
车站可以设置太阳能发电设施，用于照明和供电；同时，在车站周围可以
建设绿化带，增加车站的环保性。

总之，城市轨道交通车站的设计是一个复杂而严谨的过程，需要综合
考虑乘客流动性、舒适性和安全性等多个因素。

一个好的车站设计不仅可
以提高乘客的出行体验，还能为城市交通系统的发展和健康增添动力。

《城市轨道交通车站规划与设计》读书笔记城市地铁站点一般由车站主体、出入口通道、风道和风亭以及其它附属建(构)筑物共同组成。

其具体规划与设计内容如下所示：一、城市轨道交通车站特点轨道交通车站是线网中的重要节点，也是客流集散的场所，同时也是城市用地高效开发的区域。

总体来讲，城市地铁站点具有以下一些特点：1、交通复杂且客流频繁城市地铁站点周边片区往往是乘客流量大，交通需求大的区域。

城市地铁站点的建设在满足旅客乘车需求的基础上，还要有效协调好与其他轨道线路或其他交通方式的安全高效换乘。

居民到达地铁站点的方式可以是自行车、公路交通或者对外交通方式。

地铁站点要承担多种交通方式乘客在地铁的换乘。

与其他公路交通方式不同，无论怎样换乘，地铁乘客最终都以步行方式到达站点。

而从换乘的角度讲，部分乘客会因换乘不便而从始发点步行到达车站，这将会增加站点地区的步行距离。

2、开发强度大城市地铁站点的建设增加了交通的可达性,缩短居民的出行距离和时间距离。

这使各种生活、商务、娱乐等设施向地铁站点周边集聚，进而拉动站点周边土地的开发强度，刺激地铁周边片区经济和文化的发展。

而站点周边片区基础设施的完善，将会进一步带动站点周边房地产的增值，土地商业化、社会化开发强度日趋增强。

因此，地铁站点周边的土地具有较高的开发强度。

3、地下公共空间广阔地铁有高架、地面以及地下三种形式，但在商业发达的城市中心车站以地下形式应用的最多。

站点设施从地下到地面能极大推动地下空间的开发，尤其在人口高度密集的城市交通枢纽地区、城市副中心地区和城市中心商业区，站点具有广阔的地下空间。

4、建设时序性强轨道交通的建设是一个由整体到局部，从系统到个体逐步由规划到设计的过程，即是一个“面”—“线”—“点”逐步细化的过程。

“面”包含了对整个研究区域的整体性研究，也包括对全市范围的影响分析，内容有区域交通分布和方式划分预测，地铁线路构架整合等：“点”即个别特殊问题的研究和地铁局部的规划、设计和建设，包括具体工程实施方案以及工程难点，客流发生、吸引和客流的换乘点等主要发生点的研究设计；“线”即是城市主要交通走廊，特指城市客流主要路线的整体规划研究，是串联“点”与“面”的途径，包括交通线路规划、沿线土地利用和客流发展、交通走廊敷设工程条件等。

课题：城市轨道交通车站授课时间：2021年12月13日授课教师：陈老师授课班级：21春轨道1、2、3、4班课时：2学时一、教学目标（一）知识目标通过本节课的学习，学生可以：1.掌握城市轨道交通车站的类型和组成；2.了解城市轨道交通车站的设计原则和装饰要求。

（二）能力目标通过本节课的学习，学生能够：1.具有辨识车站类型的能力；2.具有简述车站构成的表达能力；3.立足城市实际，确定车站位置的选址能力。

（三）德育目标通过本节课的学习，培养学生关于：1.贯彻以人为本思想，理解车站设计中的通风、照明、卫生问题；2.认识车站设计中防灾安全的重要性。

二、教学重点城市轨道交通车站的类型三、教学难点城市轨道交通车站的设计原则四、教学过程课时1知识导入5分钟通过观看地铁车站视频，让学习构思车站由哪些部分组成。

讲授新知25分钟城市轨道交通车站的类型与组成城市轨道交通车站是供旅客乘降，换乘和候车的场所。

车站又是城市建筑艺术整体的一个有机部分，一条线上各车站在结构和建筑艺术上，应既要有共性，又要有各自的个性。

应保证旅客使用方便，安全，迅速地进出车站，并有良好的通风，照明，卫生，防火设备等，给旅客提供舒适，清洁的环境。

车站应容纳主要的技术设备和运营管理系统，从而保证城市轨道交通的安全运行。

地铁车站里的辅助设备包括:自动扶梯、直升电梯、卷帘门、防洪门、旅客引导、照明、售检票系统、车站设备自控系统等。

根据需要还可设置屏蔽门和防核辐射门等。

（一）车站的组成车站一般包括车站主体、地面出入口及通道、通风道及风亭和其他附属建筑。

1.车站主体①乘客使用空间：付费区：售检票区、乘客集散区、其他公用设施；付费区：站台、自动扶梯、楼梯、其他乘客服务设施。

②车站用房：站长室、行车值班室、业务室、广播室、会议室、公安保卫室。

（图片展示）2.地面出入口及通道地面出入口形式：L型、T型、一字型。

每个车站出入口不应少于4个。

（二）城市轨道交通车站类型1.按功能分：终点站、中间站、换乘站、区间站、通勤停靠站。

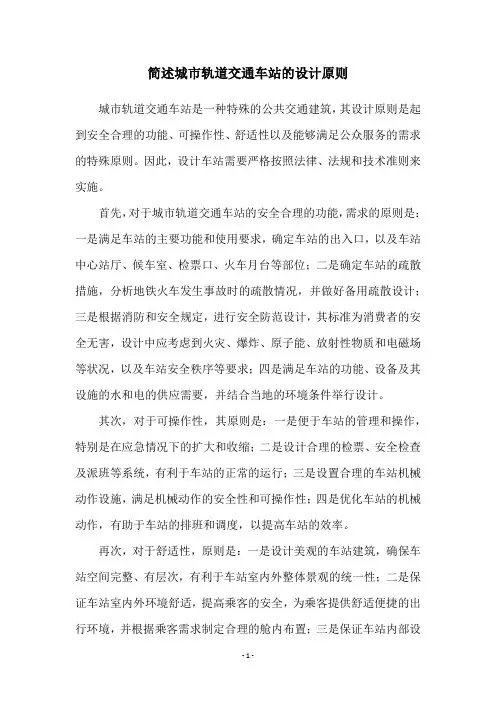

简述城市轨道交通车站的设计原则城市轨道交通车站是一种特殊的公共交通建筑，其设计原则是起到安全合理的功能、可操作性、舒适性以及能够满足公众服务的需求的特殊原则。

因此，设计车站需要严格按照法律、法规和技术准则来实施。

首先，对于城市轨道交通车站的安全合理的功能，需求的原则是：一是满足车站的主要功能和使用要求，确定车站的出入口，以及车站中心站厅、候车室、检票口、火车月台等部位；二是确定车站的疏散措施，分析地铁火车发生事故时的疏散情况，并做好备用疏散设计；三是根据消防和安全规定，进行安全防范设计，其标准为消费者的安全无害，设计中应考虑到火灾、爆炸、原子能、放射性物质和电磁场等状况，以及车站安全秩序等要求；四是满足车站的功能、设备及其设施的水和电的供应需要，并结合当地的环境条件举行设计。

其次，对于可操作性，其原则是：一是便于车站的管理和操作，特别是在应急情况下的扩大和收缩；二是设计合理的检票、安全检查及派班等系统，有利于车站的正常的运行；三是设置合理的车站机械动作设施，满足机械动作的安全性和可操作性；四是优化车站的机械动作，有助于车站的排班和调度，以提高车站的效率。

再次，对于舒适性，原则是：一是设计美观的车站建筑，确保车站空间完整、有层次，有利于车站室内外整体景观的统一性；二是保证车站室内外环境舒适，提高乘客的安全，为乘客提供舒适便捷的出行环境，并根据乘客需求制定合理的舱内布置；三是保证车站内部设施，如供水、报刊亭、售票亭、停车场等，设计合理，服务质量高。

最后，对于能够满足公众服务的需求的原则，一是设计符合人性化的便利性，为车站乘客提供优质的服务，比如便利的服务设施，提高乘客出行的质量和安全程度；二是建立完善的乘客服务系统，满足乘客的需求；三是积极发挥艺术价值，以提升车站的美观程度以及提高乘客的体验；四是积极为乘客搭建信息平台，及时将路况信息和乘客服务信息传达出去，不但能满足乘客的出行需求，还能给乘客带来更多的便利。

城市轨道交通站点布局与服务设施设计在城市交通规划中起着重要作用。

随着城市人口增长和交通需求日益增加，合理规划和设计轨道交通站点及其服务设施对于提高城市交通效率、改善居民出行体验至关重要。

一、城市轨道交通站点布局与设计的重要性城市轨道交通是城市交通运输系统中的重要组成部分，作为城市重要的交通枢纽，轨道交通站点布局和设计对于提高城市出行效率、减少交通拥堵具有重要意义。

合理的站点布局和设计可以有效地分流客流、减少换乘时间，提高轨道交通系统的运营效率。

同时，更为便利的服务设施设计也可以提升乘客的出行体验，增加市民乘坐轨道交通的意愿。

二、城市轨道交通站点布局与设计的原则1.便捷性原则城市轨道交通站点应该尽可能靠近居民区、商业区等人口密集区域，保证用户乘坐轨道交通的便捷性。

站点之间的距离不宜过远，以减少换乘时间和行程距离。

2.环境友好原则城市轨道交通站点的设计应该注重环境友好性，采用节能环保的建筑材料和技术，提供舒适的候车环境和舒适的乘车体验。

同时，站点周边应建设绿化带和休闲设施，打造宜居的城市空间。

3.多功能性原则城市轨道交通站点应兼顾不同出行需求，设计多功能性服务设施，如配套便利店、自助售票机、无障碍设施等，满足不同乘客的需求。

同时，站点应设有交通信息发布系统，提供实时的交通信息和线路查询服务。

4.安全性原则城市轨道交通站点设计应注重安全性，设置有效的安全设施和监控系统，保障乘客的人身安全。

站点出入口应合理布局，便于疏散和紧急救援。

三、城市轨道交通站点布局与设计的实践案例分析以北京市地铁为例，北京市地铁系统是中国最大的城市轨道交通系统之一，拥有多条线路和众多站点。

北京市地铁站点的布局和设计充分体现了便捷性、环境友好性、多功能性和安全性的原则。

1.便捷性原则北京市地铁站点布局合理，站点之间的距离适中，乘客方便换乘。

例如，北京市地铁3号线和10号线在团结湖站实现无缝换乘，减少了乘客的换乘时间和行程距离，提高了出行效率。

城市轨道交通的车站设计与空间布局一、引言城市轨道交通作为一种快速、高效的公共交通工具，已经成为现代化城市不可或缺的一部分。

在城市轨道交通系统中，车站的设计与空间布局是至关重要的，直接关系到乘客出行的便利性、安全性以及整体运行效率。

本文将探讨城市轨道交通车站的设计原则、空间布局以及其对城市发展的影响。

二、城市轨道交通车站设计原则A. 人性化设计人性化设计是城市轨道交通车站设计的基本原则之一，其目的是提供舒适、方便的出行环境。

车站内部应设置舒适的座椅、便捷的通道以及清晰的导向标识，以满足不同人群的需求。

B. 安全设计城市轨道交通车站的安全性至关重要。

设计时应考虑防滑、抗震、防火等安全要求，并设置合理的防护设施，如防撞屏障和紧急疏散通道，以应对突发情况。

C. 环境友好设计城市轨道交通车站设计应充分考虑环境保护要求，采用可持续发展的设计理念。

例如，在车站周边设置绿化带和自行车停车点，鼓励乘客选择低碳出行方式。

三、城市轨道交通车站空间布局A. 车站出入口设置车站的出入口设置应考虑城市道路网络，便于乘客的进出。

出入口数量的合理设置可以减少人流拥堵，提高出行效率。

B. 候车区域设计良好的候车区域设计能够提供乘客舒适的等候环境。

候车区域应设有座椅、候车屏幕等设施，并合理划分乘客进出口和安全通道。

C. 月台设计月台是乘客上下车的主要区域，设计合理与否直接关系到乘客的出行体验。

月台宽度应足够容纳乘客流动，同时设置站台屏蔽门以确保乘客的安全。

D. 站厅及设施布局车站的站厅是乘客出行的核心区域，应合理规划并设置导向标识，方便乘客查询出行信息。

同时，站厅内应设有自助售票机、自动贩卖机等设施，提供便利服务。

四、城市轨道交通车站对城市发展的影响A. 交通便利性的提升城市轨道交通车站的合理设计与空间布局可以提高交通系统的运行效率，缩短乘客出行时间，提升城市的整体交通便利性。

B. 城市形象的提升精心设计的城市轨道交通车站不仅仅是一个交通节点，它同时也是城市的窗口。

城市轨道交通车站建筑车站是城市轨道交通路网中一种重要的建筑物。

它是供旅客乘降、换乘和候车的场所，应保证旅客使用方便、安全、迅速地进出站，并有良好的通风、照明、卫生、防灾设备等，给旅客提供舒适、清洁的环境。

车站应容纳主要的技术设备和运营管理系统，从而保证城市轨道交通的安全运行。

车站又是城市建筑艺术整体的一个有机部分，一条线上各车站在结构和建筑艺术上，应既要有共性，又要有各自的个性。

城市轨道交通运营的社会效益、经济效益的高低，在很大程度上取决于车站位置的选择、设计得合理与否及设备的配置。

轨道交通车站设计时，首先是确定车站在现有城市轨道交通路网中的确切位置，这涉及到城市规划和线路总体方案设计；车站位置确定后，根据客流量及其站位特点确定车站规模、平面布置、合理的站内客流流线、地面客流吸应、交通方式间的换乘便捷等综合考虑。

5-1 车站的分类城市轨道交通网中车站根据其所处位置、埋深、运营性质、结构横断面型式、站台型式、换乘方式等进行分类。

5-1-1 按车站与地面相对位置分类按车站与地面相对位置可分为，如图5-1。

①轨道交通车站—车站结构位于地面以下；②地上车站一车站位于地面以上，它包括地面车站和高架车站；第5章城市轨道交通车站建筑建筑工程申请认证！财富值双倍检索优先专属展现同行交流5-1-2 地下车站按车站埋深、高架车站按车站与高架桥的结构是否合一而造分类按车站埋深可分为：①浅埋车站——采用明挖法或盖挖法施工，轨顶至地表距离在20m以内，如图5-2中1、2所示；②深埋车站——采用暗挖法施工，轨顶至地表距离在20m以上；如图5-2中3、4所示。

高架车站可以分为：站桥合一结构车站——高架车站的结构和站内轨道结构是做在一起的。

站桥分离结构车站——站内轨道结构和线路高架桥的结构是连通的。

5-1-3 按车站运营性质分类按车站运营性质主要有，如图5-3。

①中间站（即一般站）——中间站仅供乘客上、下车之用，功能单一，是地铁路网中数量最多的车站；②区域站（即折返站)——区域站是设在两种不同行车密度交界处的车站，设有折返线和设备。
