异步电动机等效电路理论说明1. 引言1.1 概述异步电动机作为一种常见的电动机类型，在现代工业生产中扮演着重要的角色。
它被广泛应用于各个领域，如制造业、交通运输、能源等，其高效率和可靠性使其成为首选设备之一。
理解异步电动机的基本原理以及建立有效的等效电路模型对于设计、控制和故障诊断都具有重要意义。
1.2 文章结构本文将对异步电动机的等效电路进行深入研究，并介绍建立等效电路模型的方法和理论。
首先，我们将简要介绍异步电动机的基本原理，包括其工作原理、特点和应用领域。
然后，我们将详细讨论等效电路建模方法和参数确定方法，并说明定子绕组等效参数计算的意义。
接下来，通过具体案例研究，我们将分析和探讨等效电路在启动过程中、负载变化时以及故障诊断中的应用。
最后，在结论部分总结主要研究成果，并指出存在问题及未来改进方向与研究方向。
1.3 目的本文旨在提供关于异步电动机等效电路的理论说明，探讨建立等效电路模型的方法和参数确定方法，并应用实例分析其在启动、负载变化和故障诊断中的应用。
通过本文的阐述，读者将能够深入了解异步电动机的工作原理和特点，并学习到建立有效等效电路模型的重要性以及其在工程实践中的应用价值。
2. 异步电动机的基本原理:2.1 三相异步电动机简介:三相异步电动机是一种常见的交流电动机，通常由定子和转子两部分组成。
其特点在于定子绕组与AC电源产生旋转磁场，而转子则通过感应来产生运动。
这种类型的电动机广泛应用于各种领域，包括工业、农业和住宅等。
2.2 异步电动机的工作原理:异步电动机的工作基于“感应”现象。
当三相交流电源通过定子绕组时，会在定子上产生一个旋转磁场。
这个磁场会切割到转子导体中，并在导体中引起感应电流。
根据楞次定律，这个感应电流会形成一个反向磁场，与定子旋转磁场互相作用。
这个互相作用导致了转子开始旋转，并因为变化的磁场而保持运动。
由于存在滑差（即旋转速度不同造成的差异），异步电动机无法实现同步运行。

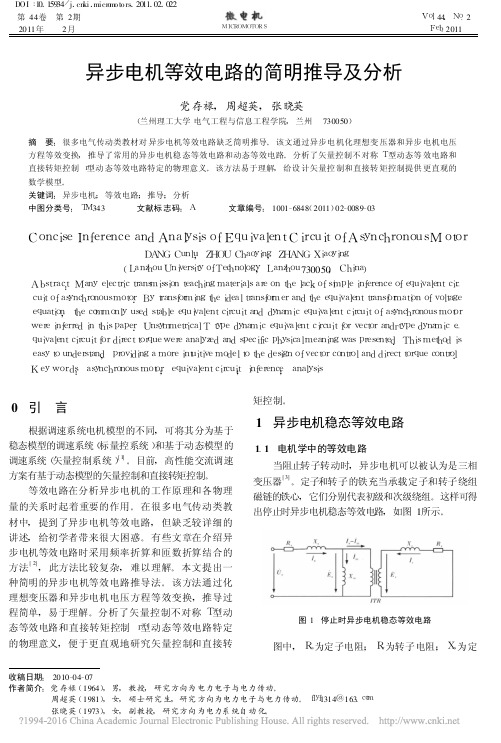

异步电机等效电路的简明推导及分析异步电机是一种常见的电机类型，广泛应用于工业和日常生活中。
为了更好地理解和优化异步电机的性能，我们需要对其等效电路进行分析。
等效电路可以直观地表示出异步电机的各个组成部分，有助于我们深入理解电机的运行机制。
本文将分为以下几个部分，逐步介绍异步电机等效电路的简明推导及分析。
异步电机等效电路的推导可以从其数学模型开始。
异步电机的数学模型涉及到电机的电磁转矩、磁通量、电流、电压等多个物理量。
通过一定的数学运算和简化，我们可以将这些物理量之间的关系用等效电路来表示。
等效电路主要由电阻、电感等效电容和变压器等元件组成。
其中，电阻代表了电机内部的欧姆电阻；电感代表了电机内部的电磁感应；等效电容则是用来表示电机内部的静电效应；变压器则用来表示电机内部的主磁通量和漏磁通量之间的关系。
假设有一台额定功率为10kW的异步电机，其额定转速为1500转/分钟。
已知电机的额定电压为220V，额定电流为10A，额定效率为85，求其等效电路的参数。
解：根据异步电机的数学模型，我们可以列出以下方程电磁转矩（N·m）= K ×电流（A）×磁通量（Wb）×效率（%）其中，K为常数，代表电机内部的电磁转换效率。
又因为磁通量（Wb）=电压（V）/电动势（V），所以电磁转矩（N·m）= K ×电流（A）× (电压（V）/电动势（V）) ×效率（%）进一步简化得到电磁转矩（N·m）= K ×电压（V）×电流（A）/电动势（V）×效率（%）电阻（Ω）=电压（V）/电流（A）={220/10}Ω=22Ω电感（H）= X/I={K ×1500/π}/10A=7H等效电容（F）=ΔQ/ΔV={ΔI×X}/ΔU={ΔI×K ×1500}/ΔU={ΔI×K×1500}F未知变压器比=U1/U2={额定电压/电动势}={220/电动势}根据以上参数，我们可以得到异步电机的等效电路。
7.2 三相异步电动机的空载运行三相异步电动机的定子与转子之间是通过电磁感应联系的。
定子相当于变压器的一次绕组,转子相当于二次绕组，可仿照分析变压器的方式进行分析。
7.2.1 空载运行的电磁关系当三相异步电动机的定子绕组接到对称三相电源时，定子绕组中就通过对称三相交流电流，三相交流电流将在气隙内形成按正弦规律分布，并以同步转速n 1弦转的磁动势F 1。
由旋转磁动势建立气隙主磁场。
这个旋转磁场切割定、转子绕组，分别在定、转子绕组内感应出对称定子电动势，转子绕组电动势和转子绕组电流。
空载时，轴上没有任何机械负载，异步电动机所产生的电磁转矩仅克服了摩擦、风阻的阻转矩，所以是很小的.电机所受阻转矩很小，则其转速接近同步转速，n ≈n 1，转子与旋转磁场的相对转速就接近零，即n 1—n ≈0。
在这样的情况下可以认为旋转磁场不切割转子绕组，则E 2s ≈0（“s"下标表示转子电动势的频率与定子电动势的频率不同），I 2s ≈0.由此可见，异步电动机空载运行时定子上的合成磁动势F 1即是空载磁动势F 10，则建立气隙磁场B m 的励磁磁动势F m 0就是F 10，即F m 0=F 10，产生的磁通为Φm 0.励磁磁动势产生的磁通绝大部分同时与定转子绕组交链，这部分称为主磁通，用φm 表示,主磁通参与能量转换，在电动机中产生有用的电磁转矩。
主磁通的磁路由定转子铁心和气隙组成，它受饱和的影响，为非线性磁路.此外有一小部分磁通仅与定子绕组相交链，称为定子漏磁通φ1σ.漏磁通不参与能量转换并且主要通过空气闭合，受磁路饱和的影响较小，在一定条件下漏磁通的磁路可以看做是线性磁路。
为了方便分析定子、转子的各个物理量,其下标为“1”者是定子方，“2”者为转子方。
异步电动机在正常工作时的一些电磁关系在转子不转时就存在，利用转子不动时分析有助于理解其电磁过程。
一、转子不转时(转子绕组开路）异步电动机内的电磁过程转子绕组开路时,转子电流为零，定子电势和转子电势的大小、频率1E •、2E •和1f ;1）转子绕组开路，定子绕组接三相交流电源， 定子绕组中产生三相对称正弦电流（空载电流），形成幅值固定的气隙旋转磁场，旋转速度为1160f n p =; 2）由于转子不动,旋转磁场在定子绕组、转子绕组中感生频率均为1f 的正弦电动势； 11111222224.444.44{N N E j f k N E j f k N =-Φ=-Φ （7.2)式中k N1、 N 1 ——定子 每相有效串联匝数。
第二节三相异步电动机的等效电路及相量图注意：转子静止时转子电动势E2与定子电动势E1的关系方程忙2二- j4・44/I A 2佐毗①皿--；4 44 / N k " 2 *叫一p - — F「.1，八皿化Ng rg「一化「、异步电动机的等效电路（一）频率归算所谓“频率归算”就是指保持整个电磁系统的电磁性能不变，把一种频率的参数及有关物理量换算成为另一种频率的参数及有关物理量。
代换前后的“等效”包括两个方面.i）进行这种代换以后，必须确保转子电路对定子电路的电表现于转子磁动势F2,所以必须保持F2不变（同转速、同幅值、同空间位移角）。
2）等效的转子电路的电磁性能（有功功率、无功功率、铜耗等）必须和实际转子电路一样。
存 + J X2s£图头10频率仪算后异步屯动机的定子、转子电路图（二）绕组归算异步电动机的绕组归算是人为地用一个相数、每相串联匝数以及绕组因数和定子绕组一样的绕组去代替相数为012,每相串联匝数为N2以及绕组因数为K“，2并经过频率归算的转子绕组。
这里必须保证归算前后转子对定子的电磁效应不变，即转子磁动势、转子总的视在功率、转子铜耗及转子漏磁场储能均保持不变。
转子的归算值上均加表示由转子磁动势保持不变，得出归算后的转子电流有效值为式中kj为电流比由转子总的视在功率保持不变，得出由转子铜耗和漏磁场储能不变,式中ke为电动势比得出由转子漏磁场储能均保持不变，得出X f2 ~ k e ki X2经频率和绕组归算后的异步电动机定、转电路图。
I "二- /厶 o ----- -TZJ --- f ■ ■ z i 仙* [ 1 Am磁动势方程式 励磁支路的电动势方程式 X]（三）异步电动机的等效电路1 + — L异步电动机的T 形等效电路以电路形式综合了异步电机的 电磁过程，它可以反映异步电机的各种运行情况。
1、异步电动机的空载运行3、异步电动机起动时的情况4＞异步发电机运行5、 2、 异步电动机在额定负载下运行异步电机作电磁制动状态运行（四）等效电路的简化二、异步电动机的相量图图5-15异步电动机近個等效电路的相蛍图。
