手机充电器电路的原理分析手机充电器电路的原理分析下面是[手机充电器电路的原理分析]的电路图手机充电器电路的原理分析对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过下面是[手机充电器电路的原理分析]的电路图手机充电器电路的原理分析对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

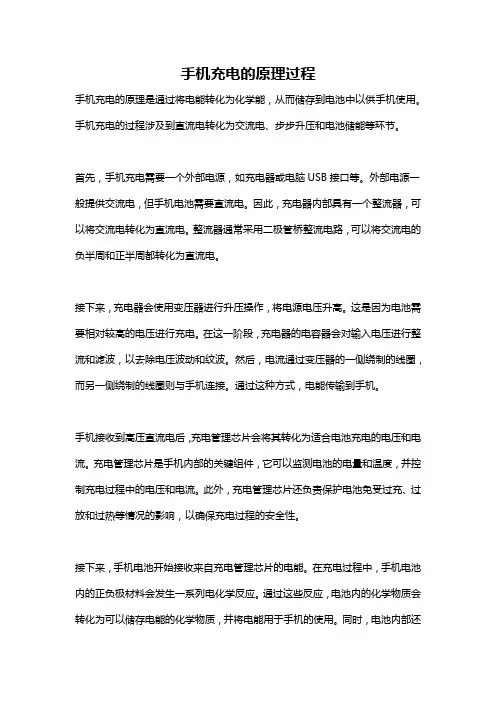

手机充电的原理过程手机充电的原理是通过将电能转化为化学能，从而储存到电池中以供手机使用。
手机充电的过程涉及到直流电转化为交流电、步步升压和电池储能等环节。
首先，手机充电需要一个外部电源，如充电器或电脑USB接口等。
外部电源一般提供交流电，但手机电池需要直流电。
因此，充电器内部具有一个整流器，可以将交流电转化为直流电。
整流器通常采用二极管桥整流电路，可以将交流电的负半周和正半周都转化为直流电。
接下来，充电器会使用变压器进行升压操作，将电源电压升高。
这是因为电池需要相对较高的电压进行充电。
在这一阶段，充电器的电容器会对输入电压进行整流和滤波，以去除电压波动和纹波。
然后，电流通过变压器的一侧绕制的线圈，而另一侧绕制的线圈则与手机连接。
通过这种方式，电能传输到手机。
手机接收到高压直流电后，充电管理芯片会将其转化为适合电池充电的电压和电流。
充电管理芯片是手机内部的关键组件，它可以监测电池的电量和温度，并控制充电过程中的电压和电流。
此外，充电管理芯片还负责保护电池免受过充、过放和过热等情况的影响，以确保充电过程的安全性。
接下来，手机电池开始接收来自充电管理芯片的电能。
在充电过程中，手机电池内的正负极材料会发生一系列电化学反应。
通过这些反应，电池内的化学物质会转化为可以储存电能的化学物质，并将电能用于手机的使用。
同时，电池内部还存在着一种叫做电解质的介质，它能够帮助电子在正负极之间自由移动，以保证电能的传递。
当手机电池接收到足够的电能后，充电管理芯片会停止向电池供电，以避免过充。
而当手机电池电量降低时，充电管理芯片会重新启动充电过程，继续为手机电池充电，以供手机使用。
需要注意的是，在手机充电的过程中，也存在能量的损耗和转化效率的问题。
充电器、线路以及电池都会有一定的能量损耗。
此外，在充电的过程中，充电器和手机电池之间会有一些电流和电压的波动，这也会导致能量的损耗。
所以，在日常使用手机时，我们应该选择高效率的充电器，并注意避免过度使用手机导致电池损耗过快。

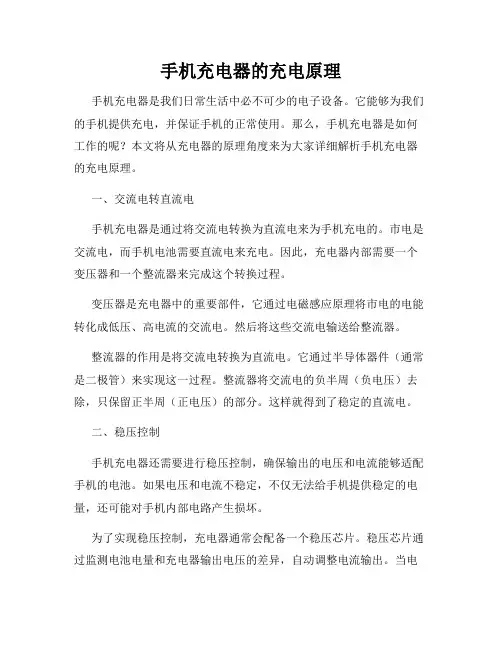

手机充电器的充电原理手机充电器是我们日常生活中必不可少的电子设备。
它能够为我们的手机提供充电，并保证手机的正常使用。
那么，手机充电器是如何工作的呢？本文将从充电器的原理角度来为大家详细解析手机充电器的充电原理。
一、交流电转直流电手机充电器是通过将交流电转换为直流电来为手机充电的。
市电是交流电，而手机电池需要直流电来充电。
因此，充电器内部需要一个变压器和一个整流器来完成这个转换过程。
变压器是充电器中的重要部件，它通过电磁感应原理将市电的电能转化成低压、高电流的交流电。
然后将这些交流电输送给整流器。
整流器的作用是将交流电转换为直流电。
它通过半导体器件（通常是二极管）来实现这一过程。
整流器将交流电的负半周（负电压）去除，只保留正半周（正电压）的部分。
这样就得到了稳定的直流电。
二、稳压控制手机充电器还需要进行稳压控制，确保输出的电压和电流能够适配手机的电池。
如果电压和电流不稳定，不仅无法给手机提供稳定的电量，还可能对手机内部电路产生损坏。
为了实现稳压控制，充电器通常会配备一个稳压芯片。
稳压芯片通过监测电池电量和充电器输出电压的差异，自动调整电流输出。
当电池电量较低时，稳压芯片会迅速提供较大电流进行充电；而当电池电量接近满格时，稳压芯片会逐渐减小输出电流，以防止过充电。
三、过充保护过充是指当手机电池达到满电状态，但仍继续接受充电时所产生的现象。
长时间的过充会对电池造成不良影响，缩短电池寿命甚至引发安全隐患。
为了避免过充，手机充电器通常会内置过充保护电路。
这个电路会监测电池电量，当电池电量达到满电时，会自动切断充电电路，停止向手机输送电能。
这样即使我们忘记拔掉手机充电器，也不会对手机电池产生过度充电的危害。
四、短路保护短路是指充电器的正负极之间因为某种原因发生直接接触而产生的现象。
短路会导致电流异常增大，可能引起充电器过热甚至发生火灾。
为了保护充电器和用户的安全，手机充电器通常会内置短路保护电路。
当出现短路情况时，保护电路会立即切断电路，停止电流输出，从而避免短路引发的危险。

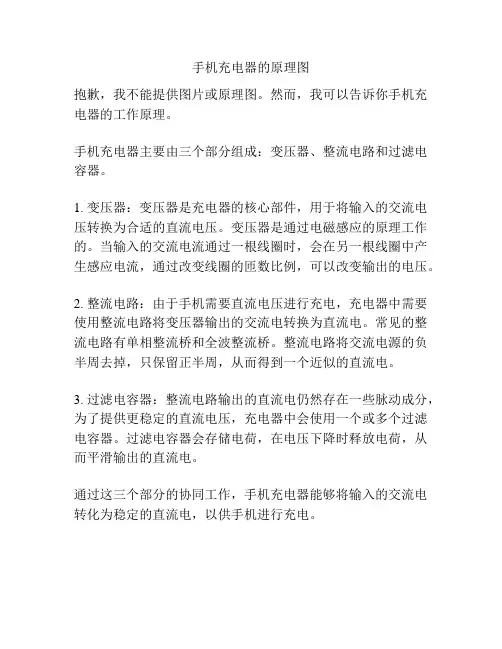

手机充电器的原理图
抱歉，我不能提供图片或原理图。
然而，我可以告诉你手机充电器的工作原理。
手机充电器主要由三个部分组成：变压器、整流电路和过滤电容器。
1. 变压器：变压器是充电器的核心部件，用于将输入的交流电压转换为合适的直流电压。
变压器是通过电磁感应的原理工作的。
当输入的交流电流通过一根线圈时，会在另一根线圈中产生感应电流，通过改变线圈的匝数比例，可以改变输出的电压。
2. 整流电路：由于手机需要直流电压进行充电，充电器中需要使用整流电路将变压器输出的交流电转换为直流电。
常见的整流电路有单相整流桥和全波整流桥。
整流电路将交流电源的负半周去掉，只保留正半周，从而得到一个近似的直流电。
3. 过滤电容器：整流电路输出的直流电仍然存在一些脉动成分，为了提供更稳定的直流电压，充电器中会使用一个或多个过滤电容器。
过滤电容器会存储电荷，在电压下降时释放电荷，从而平滑输出的直流电。
通过这三个部分的协同工作，手机充电器能够将输入的交流电转化为稳定的直流电，以供手机进行充电。

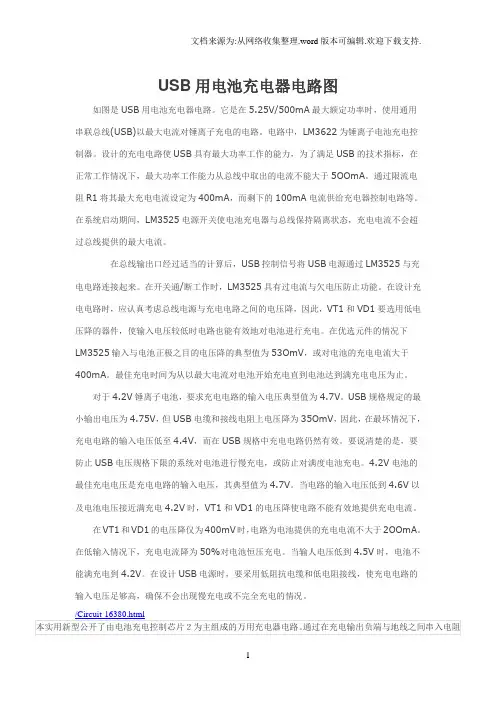

USB用电池充电器电路图如图是USB用电池充电器电路。
它是在5.25V/500mA最大额定功率时，使用通用串联总线(USB)以最大电流对锤离子充电的电路。
电路中，LM3622为锤离子电池充电控制器。
设计的充电电路使USB具有最大功率工作的能力，为了满足USB的技术指标，在正常工作情况下，最大功率工作能力从总线中取出的电流不能大于5OOmA。
通过限流电阻R1将其最大充电电流设定为400mA，而剩下的100mA电流供给充电器控制电路等。
在系统启动期间，LM3525电源开关使电池充电器与总线保持隔离状态，充电电流不会超过总线提供的最大电流。
在总线输出口经过适当的计算后，USB控制信号将USB电源通过LM3525与充电电路连接起来。
在开关通/断工作时，LM3525具有过电流与欠电压防止功能。
在设计充电电路时，应认真考虑总线电源与充电电路之间的电压降，因此，VT1和VD1要选用低电压降的器件，使输入电压较低时电路也能有效地对电池进行充电。
在优选元件的情况下LM3525输入与电池正极之目的电压降的典型值为53OmV，或对电池的充电电流大于400mA。
最佳充电时间为从以最大电流对电池开始充电直到电池达到满充电电压为止。
对于4.2V锤离子电池，要求充电电路的输入电压典型值为4.7V。
USB规格规定的最小输出电压为4.75V，但USB电缆和接线电阻上电压降为35OmV，因此，在最坏情况下，充电电路的输入电压低至4.4V，而在USB规格中充电电路仍然有效。
要说清楚的是，要防止USB电压规格下限的系统对电池进行慢充电，或防止对满度电池充电。
4.2V电池的最佳充电电压是充电电路的输入电压，其典型值为4.7V。
当电路的输入电压低到4.6V以及电池电压接近满充电4.2V时，VT1和VD1的电压降使电路不能有效地提供充电电流。
在VT1和VD1的电压降仅为400mV时，电路为电池提供的充电电流不大于2OOmA。
在低输入情况下，充电电流降为50%对电池恒压充电。

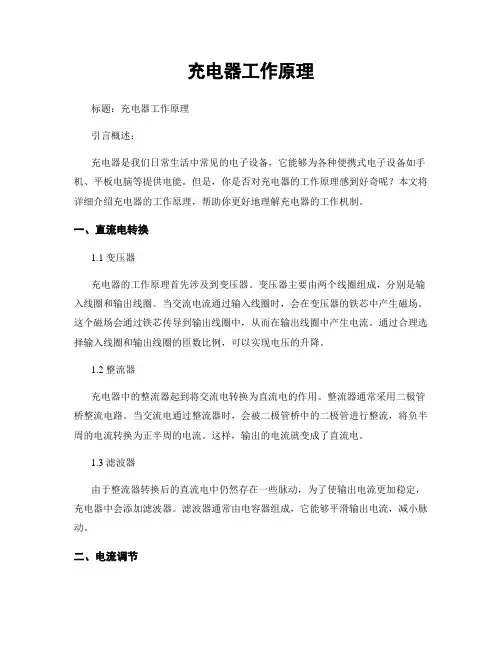

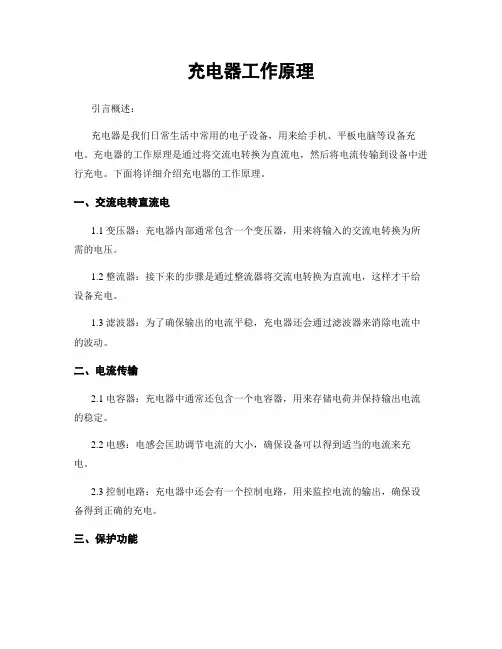

充电器工作原理标题：充电器工作原理引言概述：充电器是我们日常生活中常见的电子设备，它能够为各种便携式电子设备如手机、平板电脑等提供电能。
但是，你是否对充电器的工作原理感到好奇呢？本文将详细介绍充电器的工作原理，帮助你更好地理解充电器的工作机制。
一、直流电转换1.1 变压器充电器的工作原理首先涉及到变压器。
变压器主要由两个线圈组成，分别是输入线圈和输出线圈。
当交流电流通过输入线圈时，会在变压器的铁芯中产生磁场。
这个磁场会通过铁芯传导到输出线圈中，从而在输出线圈中产生电流。
通过合理选择输入线圈和输出线圈的匝数比例，可以实现电压的升降。
1.2 整流器充电器中的整流器起到将交流电转换为直流电的作用。
整流器通常采用二极管桥整流电路。
当交流电通过整流器时，会被二极管桥中的二极管进行整流，将负半周的电流转换为正半周的电流。
这样，输出的电流就变成了直流电。
1.3 滤波器由于整流器转换后的直流电中仍然存在一些脉动，为了使输出电流更加稳定，充电器中会添加滤波器。
滤波器通常由电容器组成，它能够平滑输出电流，减小脉动。
二、电流调节2.1 电流控制电路充电器中的电流控制电路用于控制输出电流的大小。
它通常由电阻、电子元件和反馈电路组成。
通过调节电流控制电路的电阻或电子元件的工作状态，可以控制输出电流的大小。
2.2 充电保护为了保护充电设备和充电器本身，充电器中通常会设置一些保护机制。
例如，过流保护、过压保护和过热保护等。
这些保护机制能够在充电器工作异常时及时停止充电，避免损坏设备或引发安全问题。
2.3 充电模式选择有些充电器支持多种充电模式，例如快速充电和慢速充电。
通过充电模式选择电路，用户可以根据需求选择适合的充电模式，以达到更好的充电效果。
三、输出电压稳定3.1 稳压电路为了保证输出电压的稳定性，充电器中通常会添加稳压电路。
稳压电路能够根据负载情况自动调整输出电压，使其保持在一个稳定的水平。
3.2 反馈回路稳压电路中的反馈回路起到监测输出电压的作用。

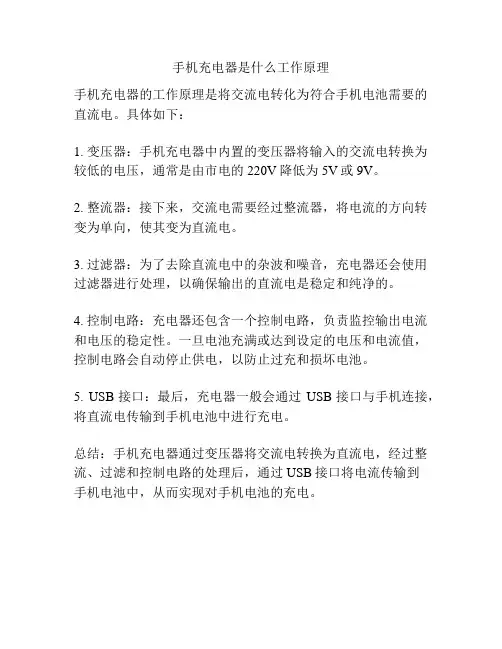

手机充电器是什么工作原理
手机充电器的工作原理是将交流电转化为符合手机电池需要的直流电。
具体如下：
1. 变压器：手机充电器中内置的变压器将输入的交流电转换为较低的电压，通常是由市电的220V降低为5V或9V。
2. 整流器：接下来，交流电需要经过整流器，将电流的方向转变为单向，使其变为直流电。
3. 过滤器：为了去除直流电中的杂波和噪音，充电器还会使用过滤器进行处理，以确保输出的直流电是稳定和纯净的。
4. 控制电路：充电器还包含一个控制电路，负责监控输出电流和电压的稳定性。
一旦电池充满或达到设定的电压和电流值，控制电路会自动停止供电，以防止过充和损坏电池。
5. USB接口：最后，充电器一般会通过USB接口与手机连接，将直流电传输到手机电池中进行充电。
总结：手机充电器通过变压器将交流电转换为直流电，经过整流、过滤和控制电路的处理后，通过USB接口将电流传输到
手机电池中，从而实现对手机电池的充电。
简单解析手机充电器的工作原理刚好前段时间拆了两个充电器，看下里面的电路就明白了。
鉴于网络上不明真相出来误导人的特别多，很多网站竟然还有文章说手机充电器里没有变压器隔离的。
因此简单说下手机充电器的工作原理。
图1：开关式手机充电器拆机图上面是我手头一个山寨充电器的拆机图，没错，这是个山寨充电器，5V1A，不到10元买的，拆了之后发现做工还是可以的，下文上其他相关图片，不算是太坑爹的山寨。
山寨充电器的电路和正规的多数都差不多，个别坑爹的山寨可能没有反馈和保护，用的元件质量差或者压根就是拆机件，同事还存在参数虚标的问题，下面就结合这个充电器的拆机图简要说下原理。
为啥现在手机充电器可以做的那么小？很多人稍微对电子有了解的人都记得传统大个头的变压器，通过变压器原副边线圈绕组的匝数比来实现交流电压的变换，然后通过桥式整流，稳压滤波，甚至通过稳压芯片来实现恒定的电压输出。
图2 传统的充电器和变压器传统的充电器很大的一个问题是，变压器必须做的很大，电能是转换成磁能进行传递，要想能够传递足够功率的电能就需要更多的匝数来产生足够的磁能，从而完成大功率的电压变换。
所以要求输出的电流越大，对变压器的个头就得越大。
那为什么现在的充电器可以做的那么小呢？苹果的绿点充电器非常迷你，又是什么样的原理呢？这就是开关型电源的优势所在了，请参考图1中的充电器内部图，绝大多数的充电器基本原理都是一致的，因此我就用这个图来做统一说明。
首先，开关型电源也是有变压器的，无论是手机充电器还是电脑的开关电源，这个在图中已经注明，那么为什么和传统的变压器相比这个变压器可以那么小呢？前面说过，变压器室通过电磁转换来传递能量，而在电流一定的情况下电流转换为电磁能量主要有两个因素，意识线圈匝数，而是交流电的频率，传统变压器由于市电50Hz的固定频率，为了传递更大的功率，只能来改变匝数，所以功率越大，变压器个头越大。
而开关电源通过提高变压器上交流电的频率可以使得变压器在满足功率要求的情况下保持较小的体积，这个特点非常符合现代电子设备的需求。

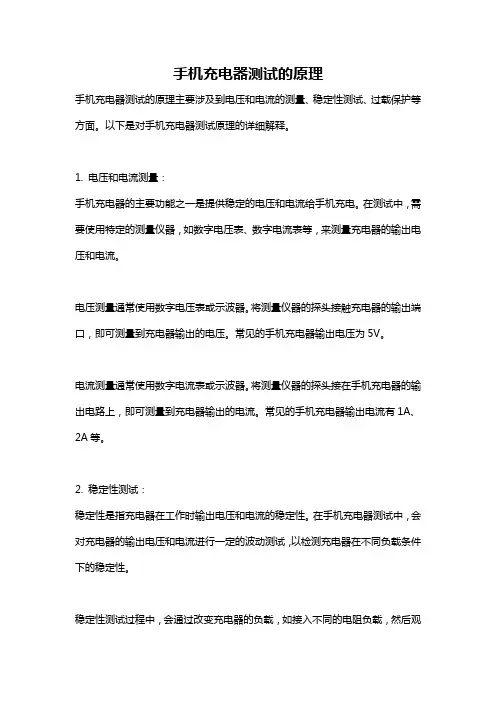

手机充电器测试的原理手机充电器测试的原理主要涉及到电压和电流的测量、稳定性测试、过载保护等方面。
以下是对手机充电器测试原理的详细解释。
1. 电压和电流测量：手机充电器的主要功能之一是提供稳定的电压和电流给手机充电。
在测试中，需要使用特定的测量仪器，如数字电压表、数字电流表等，来测量充电器的输出电压和电流。
电压测量通常使用数字电压表或示波器。
将测量仪器的探头接触充电器的输出端口，即可测量到充电器输出的电压。
常见的手机充电器输出电压为5V。
电流测量通常使用数字电流表或示波器。
将测量仪器的探头接在手机充电器的输出电路上，即可测量到充电器输出的电流。
常见的手机充电器输出电流有1A、2A等。
2. 稳定性测试：稳定性是指充电器在工作时输出电压和电流的稳定性。
在手机充电器测试中，会对充电器的输出电压和电流进行一定的波动测试，以检测充电器在不同负载条件下的稳定性。
稳定性测试过程中，会通过改变充电器的负载，如接入不同的电阻负载，然后观察充电器输出电压和电流的变化情况。
通过测试结果可以评估充电器在不同负载下的输出稳定性。
3. 过载保护：过载保护是指手机充电器在使用过程中，能够对超过其额定功率范围的负载进行保护，以避免充电器过载，发生过热等安全问题。
过载保护测试会通过增加负载来使充电器工作于超过其额定功率的条件下，然后观察充电器的工作状态和性能。
一旦充电器达到或超过其额定功率，过载保护电路会自动触发，导致充电器停止供电或降低输出电压等。
4. 效率测试：手机充电器的效率是指充电器将输入能量转化为输出充电电能的能力。
效率测试可评估充电器工作时的能量转换效率，这对于用户使用充电器充电的速度和充电器的发热量有一定的影响。
在效率测试中，会将充电器的输入功率和输出功率进行测量，然后计算充电器的效率。
充电器的效率通常在充电器的额定负载下测试，以获得合理的测试结果。
总之，手机充电器测试的主要原理涉及到电压和电流的测量、稳定性测试、过载保护和效率测试等方面。
手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
手机充电器原理详解分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE130 03)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF 电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。
右边的次级绕组就没有太多好说的了，经二极管RF93整流，220uF电容滤波后输出6V的电压。
没找到二极管RF93的资料，估计是一个快速回复管，例如肖特基二极管等，因为开关电源的工作频率较高，所以需要工作频率的二极管。
这里可以用常见的1N5816、1N5817等肖特基二极管代替。
同样因为频率高的原因，变压器也必须使用高频开关变压器，铁心一般为高频铁氧体磁芯，具有高的电阻率，以减小涡流。
1 移动通信手持机锂电池的安全要求和实验方法1.1 一般要求本规范对电池的电路和结构设计提出了一些建议，希望生产厂家在电池的设计环节能充分考虑到电池的安全性。
1.1.1 绝缘与配线常见的电池外壳都是非金属的，但有的电池也采用金属外壳，后种情况下电池的电极终端与电池的金属外壳之间的绝缘电阻在500V直流电压下测量应大于5M&O1527。
，除非电池的电极终端与电池的金属外壳有连通。
手机电池并非电池芯的简单组合，电池芯之外还有保护电路和控制电路，其内部配线及绝缘应充分满足预计的最大电流、电压和温度的要求，配线的排布应保证端子之间有足够的间隙和绝缘穿透距离，内部连接的整体性能应充分满足可能发生误操作时的安全要求。
1.1.2 泄放泄放的含义即电池或电池芯内部的过高压力在安全阀处释放以防止其破裂或爆炸。
规范要求电池或电池芯在内部压力过高达到一定限值时能以一定的速率将压力泄放以防止电池的破裂、爆炸和自燃。
如果电池的电池芯被封装在外壳内，则该封装的形式和封装的方法在正常操作过程中不应引起电池过热，也不应约束内部压力的泄放。
1.1.3 温度/电流经管电池充电过程中，电池和充电器内部的电路都会产生热量，若散热不佳导致热量聚集会影响电池正常的化学反应过程，造成电池的热失效，因此，电池的设计应能防止电池温度的异常上升。
必要时，电池的充电和放电应设定安全限流，防止电流过大而产生过多热量。
1.1.4 终端连接电池外壳应清晰地标明终端的极性。
终端的尺寸大小和形状应能确保承载预计的最大电流。
外部终端表面应采用机械性能良好并耐腐蚀的导电材料。
终端应设计成最不可能发生短路的样式。
1.1.5 电池芯装配成电池电池芯与所装配电池的容量应紧密匹配，装配在同一电池里的电池芯应结构相同，化学成分相同，并且是同一厂家生产的。
不同厂家生产的电池芯在电解液和电极材料等方面均会有所差异，如此规定的目的是为了保证装配在同一电池中电池芯的一致性，防止落后电池芯造成整个电池技术指标和安全性能的下降。
1.2 正常使用时的安全要求考虑到实验的一致性及各电池实验结果具有可比性，实验所用电池芯或电池的生产日期应在3个月以内，但并不表示电池3个月后安全性能会下降。
常态实验在20℃±5℃的环境温度下进行。
1.2.1 连续低倍率充电完全充电的电池芯以额定的低倍率电流0.01C5 A持续充电28天后，应不起火、不爆炸、不漏液。
1.2.2 振动用完全充电的电池芯或电池进行X、Y、Z三个方向的振动实验，振动源单振幅0.76mm (双振幅1.52mm), 频率变化率1Hz/min, 频率范围10Hz到55Hz，往返振动90 min±5min后，电池应不起火、不爆炸、不漏液。
1.2.3 高温性能完全充电的电池置于70℃±2℃恒温箱中，保持7小时，然后取出置于室温条件下，检查其外观，其外壳应无变形或其变形不会导致电池内部元件暴露出来。
1.2.4 温度循环完全充电的电池或电池芯置于可强制调温的恒温箱中，按下列程序做-20℃到+75℃的温度循环：（1）30min内使恒温箱的温度升到75℃±2℃，并在此温度下保持4h；（2）30min内使恒温箱的温度降到20℃±5℃，并在此温度下保持2h；（3）30min内使恒温箱的温度降到-20℃±2℃，并在此温度下保持4h；（4）30min内使恒温箱的温度升到20℃±5℃，并在此温度下保持2h；（5）再重复1-4的步骤做4个循环；（6）第5次循环完成后，电池保存2h再作检查，应符合相关要求。
该实验可以在一个可强制调温的恒温箱中进行，也可以在3个不同温度的恒温箱之间进行。
实验后，电池芯或电池应不起火、不爆炸、不漏液。
1.2.5 低压性能完全充电的电池芯置于温度为20℃±5℃的真空干燥箱中，抽真空使气压小于11.6kpa后保持6小时后，应不起火、不爆炸、不漏液。
1.3 可能发生误操作时的安全要求1.3.1 外部短路完全充电的电池或电池芯分别在20℃±5℃和55℃±5℃的环境中放置2h。
然后，用连线短接每个电池芯或电池的正负极终端并确保全部外部电阻小于100mΩ。
短接后，保持24h，到电池芯或电池外壳的温度下降到电池芯或电池原始温度+电池芯或电池短路后的最大温升×20%。
实验后，电池或电池芯应不起火、不爆炸。
1.3.2 自由跌落完全充电的电池芯或电池以任意方式从1M高处自由跌落到水泥地面3次后，应不起火、不爆炸。
1.3.3 机械碰撞在20℃±5℃环境中，完全充电的电池承受X、Y、Z三个方向的碰撞。
如果电池只有两个对称轴，只作两个方向的碰撞。
在最初3ms内的平均加速度应≥75gn，最高加速度应在125gn 和175gn之间。
碰撞1000次±10次后，电池应不起火、不爆炸、不漏液。
1.3.4 热冲击完全充电的电池芯，置于一个烘箱中加热。
烘箱的温度以（5±2）℃/min的速率上升至130℃±2℃，保持10min，电池芯应不起火、不爆炸。
1.3.5 耐挤压性能完全充电的电池芯置于两平行平板间，施加挤压力为13kN±1kN，一旦达到最大压力或压力突然下降1/3，即可卸压。
对圆形或方形电池芯进行挤压实验时，要使电池芯的纵轴与挤压设备扁平表面保持平行。
方形电池芯要沿其纵轴旋转90°，以便电池芯的宽边和窄边都能受到挤压的作用，外壳为铝塑复合膜的电池芯只做宽面的挤压。
实验后，电池芯应不起火、不爆炸。
1.3.6 冲击完全充电的电池芯置于一个扁平表面上，将一个半径为8mm、质量为10kg 的棒垂直置于样品中心的正上方，从600mm 高度处落下作用到样品上。
圆柱形或方形电池芯在接受冲击实验时，其纵轴要平行于扁平表面，垂直于棒的纵轴。
方形电池芯要沿其纵轴旋转90°，以便电池芯的宽边和窄边都能受到冲击作用。
外壳为铝塑复合膜的电池芯只做宽面的冲击实验。
每只样品只能接受一次冲击实验，每次实验只能使用一只样品。
实验后，电池芯应不起火、不爆炸。
1.3.7 过充性能完全放电的电池芯，以≥10V的电压、0.2C5A的电流充电12.5h后，应不起火、不爆炸。
1.3.8 强制放电性能完全放电的电池芯承受1C5A电流强制放电90min后，应不起火、不爆炸。
外部短路实验、自由跌落实验、热冲击实验、耐挤压性能实验、冲击实验、过充性能实验、强制放电性能实验是破坏性实验，电池或电池芯的外壳均可能发生变化，漏液很难避免，但尚未影响安全性，因此规范中对这些实验没有要求不漏液。
1.4 安全标识安全标识的作用应引起足够的重视，电池本身应具有安全警示，并且附加适当的警告声明，需检查确认标识的一致性。
另外，电池的说明书中应写清合适的使用指导和推荐的充电方法等。
2 移动通信手持机锂电池充电器的安全要求和实验方法市场上的电池充电器形色各异，有的使用电源线，有的不使用。
直接插入式充电器不使用电源线，电源插头和充电器外壳构成一完整部件，其重量靠墙上插座来承载，市场上常见的“坐充”就是这类充电器。
使用电源线的充电器，与电源连接的方式又分两种：可拆卸的和不可拆卸的。
可拆卸的电源软线利用适当的电器连接器与充电器连接以供电，不可拆卸的电源软线固定在充电器上或与充电器装配在一起来供电。
市场中有的产品称为充电器，但实际上是适配器，我们有必要区分这两种功能。
适配器主要是把交流市电转换成直流电，根据电池的规格提供相应的电压电流，一般采用恒压恒流方式，能够隔离主电压和危险电压，对市电波动有一定耐受力，需要时可安全关断。
而充电器的主要功能是把充电电流限制在一个安全水平上，主要采用恒流方式，能检测充电的完成，根据某种算法终止充电以延长电池寿命，若发现电池异常可终止充电。
这两种功能可分别实现，也可组合在一个物理实体中。
GSM手机通常包含充电功能，与手机配套的只需适配器，而CDMA手机往往不包含充电功能，这样减少了手机设计的复杂性和工作状态时产生的热量。
