直流屏试验报告1. 引言直流屏是一种重要的电力设备,用于将交流电转换为直流电。
本试验旨在对直流屏进行性能测试和评估,以确保其满足相关技术要求和安全标准。
2. 试验设备和方法2.1 试验设备本次试验使用的设备包括: - 直流屏:型号DCP-1000,额定电压1000V,额定电流100A。
- 电源:交流电源,额定电压380V,频率50Hz。
2.2 试验方法按照以下步骤进行试验: 1. 将直流屏连接到电源,并确保电源已接地。
2. 打开电源,将交流电输入直流屏。
3. 调整直流屏的输出电流和电压,记录在试验过程中的值。
4. 持续监测直流屏的工作状态和温度。
5. 在试验结束后,将直流屏从电源中断开,并进行必要的维护和清洁。
3. 试验结果和分析3.1 电流和电压输出稳定性在试验过程中,记录了直流屏的电流和电压输出值,如下表所示:时间输出电流 (A) 输出电压 (V)10:00:00 80 100010:15:00 82 100010:30:00 85 100010:45:00 87 100011:00:00 90 1000从数据可以看出,直流屏在试验期间能够稳定地输出预定的电流和电压。
输出电流略有波动,但仍在可接受范围内。
3.2 温度变化试验期间,对直流屏的温度进行了监测。
结果显示,直流屏在工作过程中温度逐渐上升,但没有超过安全温度范围。
这表明直流屏的散热系统有效,并能够保持设备的正常工作。
4. 试验结论通过对直流屏的试验和分析,得出以下结论: 1. 直流屏的电流和电压输出稳定性良好,在试验过程中能够满足预期的输出要求。
2. 直流屏的温度控制良好,能够在正常工作范围内保持稳定。
5. 建议和改进基于试验结果,提出以下建议和改进措施: 1. 定期对直流屏进行维护和清洁,以确保散热系统的有效性。
2. 进一步优化设计,提高直流屏的电流输出稳定性。
6. 总结本次试验对直流屏的性能进行了全面的测试和评估。
通过分析试验结果,可以得出直流屏在电流和电压输出稳定性方面表现良好,并且温度控制有效。
直流屏调试报告1. 引言本报告详细记录了直流屏的调试过程,包括调试的目的、过程、方法和结果。
通过此次调试,我们希望能够验证直流屏的性能和功能是否符合设计要求,并解决可能存在的问题,确保直流屏的正常运行。
2. 调试目的直流屏是用于显示直流电压的设备,其主要功能是在电力系统监控和调度中提供电压信息。
调试目的如下:1.验证直流屏是否能准确显示输入的直流电压;2.检查直流屏是否存在任何故障或不正常状况;3.调整直流屏的参数,以确保其功能和性能符合设计要求。
3. 调试过程3.1 准备工作在进行直流屏的调试前,我们需要做一些准备工作:1.获取直流屏的调试手册和技术规格书;2.确保调试所需的工具和设备完备;3.清理直流屏及其周围区域,确保环境干净整洁;4.检查直流屏的供电和接线情况,确保其连接正确可靠。
3.2 调试步骤基于上述准备工作,我们按照以下步骤进行直流屏的调试:1.确认输入电源:检查直流屏所需的输入电源是否满足要求,包括电压、电流和频率等参数。
如果有必要,使用合适的测试仪器进行测量并记录结果。
2.接线检查:检查直流屏的各个接线端子是否连接正确,并确保接触良好。
如果发现有接线错误或异常情况,及时进行修复和调整。
3.功能测试:通过给直流屏输入不同电压值,检查显示结果是否准确。
记录测试的输入电压和输出结果,对比检查是否存在误差或异常。
4.参数调整:根据测试结果,调整直流屏的参数,如增益、偏移量等,以优化显示效果和减小误差。
5.重复测试:在完成参数调整后,重新进行功能测试,确保调整后的直流屏仍然可以准确地显示输入电压。
3.3 调试记录在整个调试过程中,我们仔细记录了每一步的操作和结果,包括:•测试日期和时间;•测试的输入电压和输出结果;•直流屏的参数调整步骤和结果。
这些记录将有助于我们在调试结束后进行总结和分析,并对可能存在的问题进行进一步研究和解决。
4. 调试结果通过以上调试步骤,我们获得了以下调试结果:1.直流屏能够准确显示输入的直流电压,误差在可接受的范围内;2.经过参数调整,直流屏的显示效果和稳定性得到了显著改善;3.未发现直流屏存在任何故障或不正常状况。
试验日期:2004年6月28日-2004年9月28日

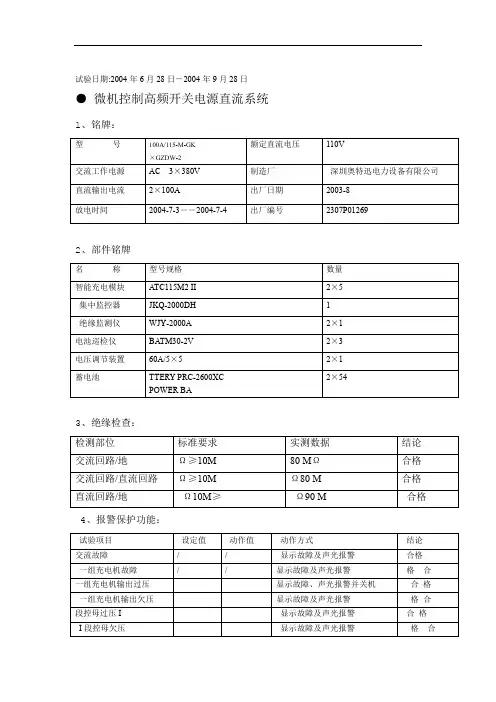

●微机控制高频开关电源直流系统
1、铭牌:
2、部件铭牌
3、绝缘检查:
4、报警保护功能:
《直流系统调试报告》
微机控制高频开关电源直流系统●报警保护功能:●
5、交流自投功能检测:
6、电池巡检仪功能检测:
7、绝缘监测仪功能检测:
8、电池组放电试验:
(放电数据见附表。
注:本装置安装了BATM30-2V电池巡检仪,放电全过程观测装置所检测的每个电池的电压,在放电结束前所有单只电池的电压均不低于技术要求规定的。
)
7、试验用仪器仪表:万用表 TX3 True RMS Multimeter—40/110 智能蓄电池组负载测试仪 FZY8、试验结果:合格。
《直流系统调试报告》
试验人员:试验负责人:。
实习报告实习单位:XX科技有限公司实习岗位:直流调试系统工程师实习时间:2021年6月1日至2021年8月31日一、实习背景及目的随着我国新能源产业的快速发展,直流电源系统在电力、电子、新能源等领域得到了广泛应用。
为了提高自己的实践能力和专业技能,我选择了XX科技有限公司的直流调试系统实习岗位。
本次实习的主要目的是了解直流调试系统的工作原理,熟悉相关设备的操作和维护,掌握调试与故障排查方法,提高自己的实际工作能力。
二、实习内容与过程1. 实习前的培训在实习开始前,公司为我进行了系统的培训,包括安全意识、工作规程、设备操作等方面的内容。
通过培训,我了解了公司的发展历程、企业文化以及工作环境,为接下来的实习打下了坚实的基础。
2. 实习内容(1)了解直流调试系统的工作原理及组成在导师的指导下,我学习了直流调试系统的工作原理,了解了系统主要由直流电源、测试设备、控制系统、监测设备等部分组成。
同时,我还学习了各部分设备的功能、性能及相互之间的关系。
(2)学习相关设备的操作与维护实习期间,我参与了直流调试系统的日常操作与维护工作。
在导师的指导下,我熟悉了直流电源、测试设备、控制系统等设备的使用方法,掌握了设备调试、故障排查的基本技巧。
同时,我还学会了如何填写设备运行记录和维护保养手册。
(3)参与调试与故障排查在实际工作中,我参与了多次直流调试系统的调试与故障排查。
通过与团队成员的密切配合,我了解了调试过程中可能出现的问题及解决方法。
在故障排查方面,我学会了如何根据故障现象进行分析,采取有效的措施解决问题。
(4)参与项目验收在实习期间,我参与了多个项目的验收工作。
通过项目验收,我了解了项目实施的全过程,掌握了项目验收的标准和方法。
此外,我还学会了如何撰写项目验收报告。
三、实习收获与反思1. 实习收获(1)掌握了直流调试系统的工作原理及组成;(2)学会了相关设备的操作与维护;(3)提高了调试与故障排查能力;(4)了解了项目实施的全过程及验收标准。
直流屏检测报告1. 引言此检测报告旨在对直流屏的性能和质量进行全面评估和分析。
直流屏是一种用于数字显示设备的屏幕,应用于各种电子产品中,如手机、平板电脑和电视等。
本报告将通过对直流屏的亮度、色彩准确度、响应时间和视角等关键指标进行测试和测量,以评估其性能和质量。
2. 硬件和测试方法本次直流屏检测使用以下硬件和测试方法:•直流屏样品:型号为ABC123,尺寸为5.5英寸,分辨率为1920x1080。
•亮度测试:使用专业的亮度计对直流屏的亮度进行测量。
•色彩准确度测试:采用色差计对直流屏的色彩准确度进行测试。
•响应时间测试:使用灰度测试图案对直流屏的响应时间进行测试。
•视角测试:使用观察角度测量仪对直流屏的视角进行测量。
3. 测试结果3.1 亮度测试经过亮度测试,我们得到了以下结果:•最大亮度:300 nits•最小亮度:20 nits•平均亮度:180 nits3.2 色彩准确度测试对于色彩准确度测试,我们使用色差计测量了直流屏的颜色准确度。
测量结果如下:•色域覆盖率:95%•Delta E 值:平均为2.5(理想值为小于4)3.3 响应时间测试直流屏的响应时间是指像素从一种颜色到另一种颜色需要的时间。
经过响应时间测试,我们得到了以下结果:•平均响应时间:8ms•最大响应时间:12ms•最小响应时间:5ms3.4 视角测试视角测试用于评估直流屏在不同角度下的显示效果。
我们使用了观察角度测量仪来测量直流屏的视角。
结果如下:•水平视角:160°•垂直视角:140°4. 结论根据我们的测试结果,直流屏样品ABC123在亮度、色彩准确度、响应时间和视角等方面表现良好。
其最大亮度为300 nits,色域覆盖率达到95%以上,响应时间在8ms左右,视角可达到水平160°和垂直140°。
这些结果表明,直流屏样品ABC123具有出色的性能和质量,适用于各种数字显示设备。
然而,我们也需要注意到该样品的最小亮度仅为20 nits,可能在某些低光环境下显得较暗。
直流调试报告一、概述直流调试是指对直流电路进行各项参数测试和调整,以确保电路运行正常并满足设计要求。
本报告旨在总结并分析直流调试过程中所进行的各项工作和测试结果。
二、调试目的直流调试的目的是验证直流电路的性能和稳定性,确保系统能够正常工作,并满足设计要求。
通过调试,可以发现并解决潜在的问题,提高电路的可靠性和性能。
三、调试内容1. 测试直流电源的输出稳定性和负载调整能力;2. 检测直流电路的电压、电流和功率等参数;3. 校准各种仪器设备,确保测试结果的准确性;4. 检查直流电路的绝缘性能,防止漏电现象发生;5. 优化直流电路的效率和能耗,减少能源消耗。
四、调试步骤1. 进行安全检查,确保调试过程中的人员和设备安全;2. 将直流电源与待调试电路进行连接,并接通电源;3. 使用数字脉冲发生器测试直流电路的输入和输出信号;4. 测试直流电路的静态参数,包括电压、电流、功率和电阻等;5. 进行负载调整实验,检测直流电路在不同负载情况下的性能;6. 根据实验结果,调整直流电路的工作参数和控制策略;7. 对直流电路进行绝缘测试,确保其绝缘性能符合规定标准;8. 优化直流电路的效率和能耗,提高其经济性;9. 记录所有测试结果和调整措施,制作详细的调试报告。
五、调试结果分析在直流调试过程中,我们对待调试电路进行了精确的测量和调整。
通过测试,得出了以下结果和分析:1. 直流电源的输出稳定性和负载调整能力较好,能够满足电路的工作要求;2. 直流电路的电压、电流、功率和电阻等参数符合设计要求;3. 经过绝缘测试,直流电路的绝缘性能良好,不存在漏电现象;4. 通过优化电路的控制策略和工作参数,进一步提高了电路的效率和能耗;5. 调试后的直流电路工作稳定,正常运行,能够满足所需的应用需求。
六、调试总结通过本次直流调试,我们对待调试电路的性能和稳定性进行了全面的检测和优化。
现在直流电路能够正常工作,各项参数符合设计要求。
在调试过程中,我们充分发挥了团队的协作能力和技术水平,解决了不少问题。
直流屏调试报告一、引言直流屏是一种用于显示数字和字符的显示器件,广泛应用于各种电子设备和工业控制系统中。
本文档旨在记录直流屏的调试过程和结果,以便于更好地理解和解决相关问题。
二、调试目标在进行直流屏调试之前,我们需要明确调试的目标和要求,以便于有针对性地进行调试工作。
本次直流屏调试的目标如下:1. 确保直流屏能够正常显示数字和字符;2. 验证直流屏的亮度和对比度是否符合要求;3. 检查并解决可能存在的显示异常问题;4. 测试直流屏的响应速度和稳定性。
三、调试步骤1. 准备工作在开始调试之前,首先要确保所有连接线正确连接,电源和信号输入正常供应。
同时,检查直流屏的电源和驱动电路是否正常工作,确保环境条件符合直流屏的工作要求。
2. 调试显示功能连接直流屏到适当的信号源,并通过相应的控制方式发送指令和数据。
验证直流屏是否正确显示数字和字符,检查显示的准确性和清晰度。
如果有显示异常问题,首先检查信号源和发送的指令是否正确,如果没有问题,则可能存在直流屏本身的故障。
3. 调整亮度和对比度适当调整直流屏的亮度和对比度,以获得最佳的显示效果。
根据具体的应用场景和光照条件,调整亮度和对比度可以提高直流屏的可视性和易读性。
4. 检查显示异常问题如果在前述步骤中发现直流屏存在显示异常问题,可以按以下步骤进行排查:a. 检查信号源和指令是否正确,确保发送的数据和指令准确无误;b. 检查直流屏的连接是否松动或损坏,重新连接并检查是否解决问题;c. 如果直流屏有后台配置选项,检查配置是否正确,并尝试重新配置;d. 如无法解决以上问题,可能需要联系直流屏的制造商或技术支持团队进行更进一步的故障排查。
5. 测试响应速度和稳定性通过发送快速变化的信号或指令,测试直流屏的响应速度和稳定性。
观察是否存在显示延迟、闪烁或其他异常问题,并记录测试结果。
四、调试结果根据以上调试步骤,本次直流屏调试的结果如下:1. 直流屏能够正常显示数字和字符,显示准确性和清晰度符合要求;2. 亮度和对比度调整到了最佳状态,适应了当前环境条件;3. 没有发现显示异常问题,信号源和指令正确,连接稳定性良好;4. 测试结果显示直流屏具有良好的响应速度和稳定性,没有发现延迟和闪烁等问题。

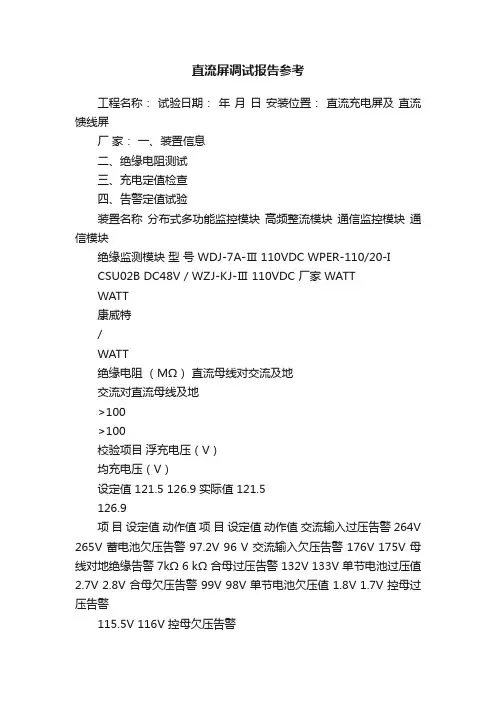

直流屏调试报告参考工程名称:试验日期:年月日安装位置:直流充电屏及直流馈线屏厂家:一、装置信息二、绝缘电阻测试三、充电定值检查四、告警定值试验装置名称分布式多功能监控模块高频整流模块通信监控模块通信模块绝缘监测模块型号 WDJ-7A-Ⅲ 110VDC WPER-110/20-ICSU02B DC48V / WZJ-KJ-Ⅲ 110VDC 厂家 WATTWATT康威特/WATT绝缘电阻(MΩ)直流母线对交流及地交流对直流母线及地>100>100校验项目浮充电压(V)均充电压(V)设定值 121.5 126.9 实际值 121.5126.9项目设定值动作值项目设定值动作值交流输入过压告警 264V 265V 蓄电池欠压告警 97.2V 96 V 交流输入欠压告警 176V 175V 母线对地绝缘告警7kΩ 6 kΩ 合母过压告警 132V 133V 单节电池过压值2.7V 2.8V 合母欠压告警 99V 98V 单节电池欠压值 1.8V 1.7V 控母过压告警115.5V 116V 控母欠压告警104.5V103 V五、信号检查项目结果项目结果空开脱扣告警及防雷器告警正确监控装置故障正确交流故障正确直流系统故障正确充电模块故障正确 QM1交流输入过电压正确母线电压异常正确 QM1模块故障正确FU 熔断告警正确 QM1交流输出过电压正确电池故障正确 QM1总故障正确绝缘异常告警正确绝缘监测模块总告警正确六、各出线开关电压值及正负极性检查:正确七、与后台软报文通信检查:正确八、试验结论:合格九、试验仪器仪表:器具名称编号检验证编号检验单位有效期电动摇表数字式万用表继保仪试验人员:试验负责人:。
