动力电池高压电气设计规范

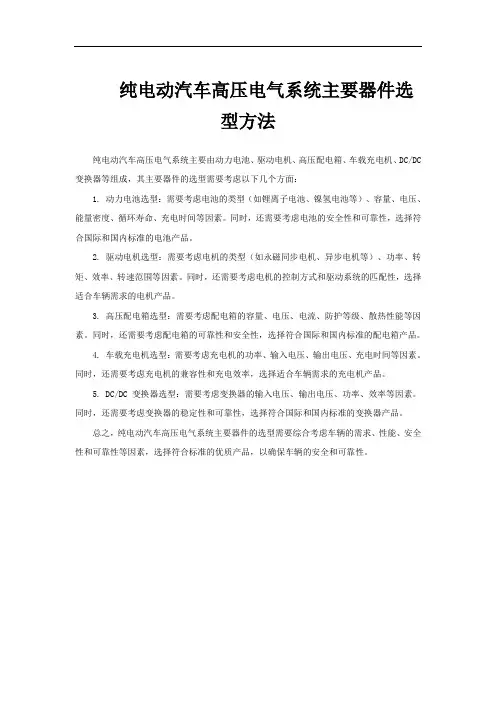

纯电动汽车高压电气系统主要器件选
型方法
纯电动汽车高压电气系统主要由动力电池、驱动电机、高压配电箱、车载充电机、DC/DC 变换器等组成，其主要器件的选型需要考虑以下几个方面：
1. 动力电池选型：需要考虑电池的类型（如锂离子电池、镍氢电池等）、容量、电压、能量密度、循环寿命、充电时间等因素。

同时，还需要考虑电池的安全性和可靠性，选择符合国际和国内标准的电池产品。

2. 驱动电机选型：需要考虑电机的类型（如永磁同步电机、异步电机等）、功率、转矩、效率、转速范围等因素。

同时，还需要考虑电机的控制方式和驱动系统的匹配性，选择适合车辆需求的电机产品。

3. 高压配电箱选型：需要考虑配电箱的容量、电压、电流、防护等级、散热性能等因素。

同时，还需要考虑配电箱的可靠性和安全性，选择符合国际和国内标准的配电箱产品。

4. 车载充电机选型：需要考虑充电机的功率、输入电压、输出电压、充电时间等因素。

同时，还需要考虑充电机的兼容性和充电效率，选择适合车辆需求的充电机产品。

5. DC/DC 变换器选型：需要考虑变换器的输入电压、输出电压、功率、效率等因素。

同时，还需要考虑变换器的稳定性和可靠性，选择符合国际和国内标准的变换器产品。

总之，纯电动汽车高压电气系统主要器件的选型需要综合考虑车辆的需求、性能、安全性和可靠性等因素，选择符合标准的优质产品，以确保车辆的安全和可靠性。

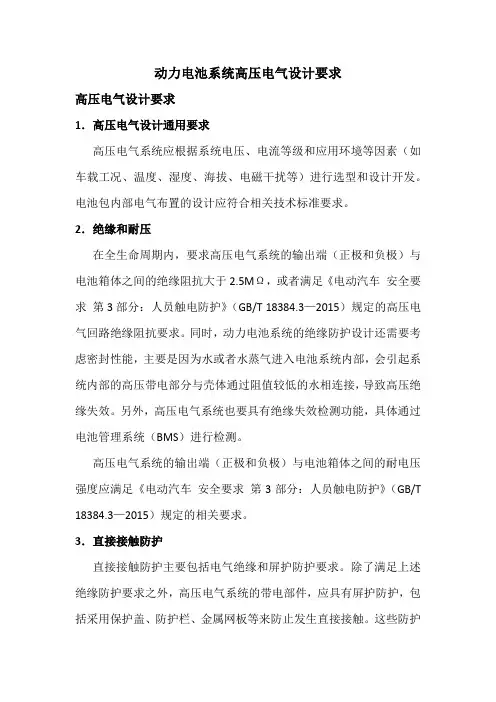

动力电池系统高压电气设计要求高压电气设计要求1．高压电气设计通用要求高压电气系统应根据系统电压、电流等级和应用环境等因素（如车载工况、温度、湿度、海拔、电磁干扰等）进行选型和设计开发。

电池包内部电气布置的设计应符合相关技术标准要求。

2．绝缘和耐压在全生命周期内，要求高压电气系统的输出端（正极和负极）与电池箱体之间的绝缘阻抗大于2.5MΩ，或者满足《电动汽车安全要求第3部分：人员触电防护》（GB/T 18384.3—2015）规定的高压电气回路绝缘阻抗要求。

同时，动力电池系统的绝缘防护设计还需要考虑密封性能，主要是因为水或者水蒸气进入电池系统内部，会引起系统内部的高压带电部分与売体通过阻值较低的水相连接，导致高压绝缘失效。

另外，高压电气系统也要具有绝缘失效检测功能，具体通过电池管理系统（BMS）进行检测。

高压电气系统的输出端（正极和负极）与电池箱体之间的耐电压强度应满足《电动汽车安全要求第3部分：人员触电防护》（GB/T 18384.3—2015）规定的相关要求。

3．直接接触防护直接接触防护主要包括电气绝缘和屏护防护要求。

除了满足上述绝缘防护要求之外，高压电气系统的带电部件，应具有屏护防护，包括采用保护盖、防护栏、金属网板等来防止发生直接接触。

这些防护装置应牢固可靠，并耐机械冲击。

在不使用工具或无意识的情况下，它们不能被打开、分离或移开。

其中，带电部件在任何情况下都应由至少能提供《外売防护等级（IP代码）》（GB4208—2017）中IPXXD 防护等级的売体来防护，同时规定在打开电池箱体上盖后，应具有IPXXB防护等级。

4．间接接触防护间接接触防护主要包括等电位、电气间隙和爬电距离要求。

动力电池系统应通过绝缘的方法来来防止与高压电气系统中外露的可导电部件的间接接触，所有电气部件的设计、安装应避免相互摩擦，防止发生绝缘失效。

尤其是高压线缆的布置需要考虑安全间隙，并进行必要的固定和绝缘防护，应避免在行车过程中与可导电部件发生摩擦。

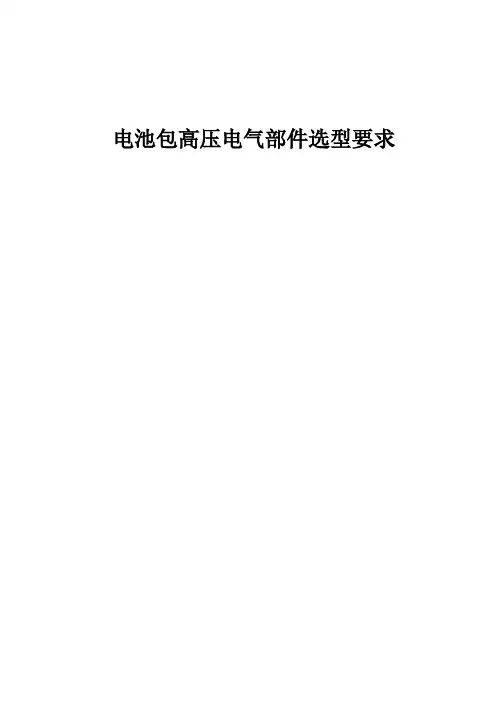

电池包高压电气部件选型要求前言本要求的主要目的在于提高整车动力系统安全性、可靠性要求。

1、范围本要求规定了电动汽车高压电器件选型要求。

2、要求性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 31465.2-2015 道路车辆_熔断器_第2部分：用户指南GB/T 31465.1-2015 道路车辆_熔断器_第1部分：定义和通用试验要求GB/T-18384.3-2015 电动汽车安全要求第3部分：人员触电防护GB 13539.1-2008 低压熔断器第1部分：基本要求GB 14048.4-2010 低压开关设备和控制设备第4-1部分：接触器和电动机启动器机电式接触器和电动机起动器（含电动机保护器）3、术语和定义3.1熔断器当电流超过规定值足够长的时间，通过熔断一个或几个成比例的特殊设计的熔体分段此电流，由此断开其所接入的电路装置，熔断器有形成完整装置的所有部件。

3.2接触器仅有一个休止位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的电流的种非手动操作机械开关电器。

3.3功率电阻（预充电阻）预充电电阻的作用起到限流作用，是有效保护电容、保险，直流接触器；防止直接上电瞬间,充电电流可能太大，瞬间电流过大可能会造成电容损坏，也会损坏直流接触器等开关器件。

4、设计选型4.1熔断器4.1.1额定电压选型熔断器的最高应用电压应该小于熔断器的安全分断电压，其回路的电感值对分断电压的选型非常重要，一般由 L/R 值进行评估，现有的电池系统短路工况时，其回路的电感主要由线束引入，其 L/R 值很低，准确值可由测试获得，一般采用国标 GB 13539.4，其测试电压系数为1.15±0.05，如表三所示；即熔断器的标称电压已经带有 1.15 倍的降额。

表1 直流熔断器分断能力试验参数（GB 13539.4）接触器和熔断器匹配不需要匹配电压，其二者电压满足系统电压要求即可。

电动汽车的“三电”系统指的是电驱系统、电池系统和电控系统，这是电动汽车的核心技术。

对于电车三电设计标准，每个部分都有其特定的设计原则和标准：
1.电驱系统：
•电驱系统主要由电动机、传动机构和变换器组成。

电动机负责将电能转换为机械能，为车辆行驶提供驱动力。

传动机构（如减速器）则用于满足低速大扭矩的需求，保证车辆的平稳运行。

变换器（如逆变器和DCDC变换器）则负责控制电动机的电流和电压。

•电动机的设计需要满足宽调速范围、快速响应、轻量化、高效率、能量回收、高可靠性与安全性等要求。

目前常用的电动机类型有永磁同步电动机和三相异步电动机。

2.电池系统：
•电池系统为电动车辆提供能量，是电动汽车区别于传统燃油汽车的关键部件。

动力电池的性能直接关乎到续航里程和行车的安全性。

•动力电池由多个电池单体、电池管理控制单元（BMU）、电池高压分配单元等组成。

设计时需要考虑电池的容量、功率、内阻、充电终止电压和放电终止电压等参数。

•锂离子电池是目前综合性能最优的一种电池，广泛应用于电动汽车中。

3.电控系统：
•电控系统负责控制和管理电驱系统和电池系统的工作，是电动汽车的“大脑”。

•电控系统的设计需要满足车辆的各种行驶工况和驾驶需求，如启动、加速、减速、制动等。

同时还需要考虑能量管理、故障诊断和处理等功能。

总的来说，电车三电设计标准需要满足车辆的动力性、经济性、安全性、舒适性和可靠性等要求。

具体的设计标准可能会因不同的车型和应用场景而有所差异。

在实际设计中，还需要考虑成本、制造工艺和维修便利性等因素。

动力电池技术的国际标准与规范随着全球能源转型和汽车产业的快速发展，动力电池作为电动汽车的核心组件之一，其技术标准与规范的制定和实施变得至关重要。

本文将对动力电池技术的国际标准和规范进行探讨，以期为相关行业提供参考和借鉴。

一、动力电池技术的国际标准1. ISO/IEC 62660系列标准ISO/IEC 62660系列标准是国际上最重要的动力电池标准之一。

该系列标准主要规定了动力电池的性能测试方法、耐久性能要求、安全性能要求等内容，为动力电池的设计、研发、制造和使用提供了一致的技术规范。

2. UN R100UN R100是联合国制定的动力电池国际标准，适用于电动汽车和混合动力汽车的高压动力电池系统。

该标准对动力电池的安全性能、机械强度、电气安全性和安全管理等方面进行了详细规定，确保了动力电池的安全可靠性。

3. GB/T 31485-2015GB/T 31485-2015是中国制定的动力电池技术标准，是中国汽车工业领域的动力电池技术标准，与国际标准相互衔接。

该标准细化了电池的性能指标、测试方法和试验条件，有力地推动了我国动力电池行业的规范化和标准化发展。

二、动力电池技术的国际规范1. ISO/IEC 29167系列规范ISO/IEC 29167系列规范是国际电工委员会和国际标准化组织联合制定的，主要规范了动力电池与车辆之间的通信标准。

该系列规范确保了动力电池在不同车辆之间的互操作性和通信的安全性，为电动汽车的发展提供了技术保障。

2. SAE J2929SAE J2929是美国汽车工程师协会制定的动力电池规范，详细规定了动力电池的构造、性能和测试方法。

该规范对动力电池的设计、制造、测试和使用提供了指导，为动力电池的研发和市场应用奠定了基础。

3. GB/T 31467.3-2015GB/T 31467.3-2015是中国制定的动力电池规范之一，主要规定了动力电池的储存、运输和安全要求。

该规范要求电池制造商和使用者制定和执行相应的管理制度和操作规程，确保动力电池的安全运输和存储。

动力电池高压电气设计规范制定：日期审核: 日期会签: 日期批准: 日期分发部门及份数：文件变更记录1. 目的为建立健全公司技术资料，总结和完善设计开发经验，指导和规范设计人员工作标准化、规范化，提高产品开发质量和竞争力，建立动力电池高压电气设计规范，为实现产品快速准确的设计和评估提供依据。

2. 适用范围适用于汽车类（HEV、PHEV、BEV、EBUS等）锂离子电池包内高压电气设计及测试。

3. 职责与权限3.1 电池系统开发部：负责该规范的编写和更新。

3.2 品质保证部：负责规范的受控、发行和管理。

4. 术语和定义额定电流：额定电流是指，用电设备在额定电压下，按照额定功率运行时的电流，是电气设备长期连续工作时允许的电流。

峰值电流：最大荷载时的电流值浪涌电流：指电源接通瞬间，流入电源设备的峰值电流。

击穿电压：使电介质击穿的电压绝缘电阻：绝缘物在规定条件下的直流电阻，加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

耐压：样品不会发生击穿、闪络时施加在样品两端的电压等电位：在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电势差，则我们就认定这两个测试点是等电势的，它们之间也是没有阻值的。

X电容：X电容接在输入线两端用来消除差模干扰Y电容：Y电容接在输入线和地线之间，用来消除共模干扰过流保护：当电流超过预定最大值时，使保护装置动作的一种保护方式。

短路保护：对供电系统中不等电位的导体在电气上短接产生的短路故障进行的保护。

5. 模组/系统设计电气要求5.1.电气间隙和爬电距离1、正常使用无电解液泄漏风险的，电气间隙和爬电距离应满足GB/T16935.1的要求，常用电压平台如下：电压平台材料组别污染等级海拔高度电气间隙爬电距离450VI 600≤CTI 3≤2000m 2.06.3II 400≤CTI﹤600 3 7.1 IIIa 175≤CTI﹤400 38 IIIb 100≤CTI﹤175 3750VI 600≤CTI 32.510（9）II 400≤CTI﹤600 3 11（9.6）IIIa 175≤CTI﹤400 3 12.5（10.2）IIIb 100≤CTI﹤175 3 不适用1000VI 600≤CTI 33.012.5（10.2）II 400≤CTI﹤600 3 14（11.2）IIIa 175≤CTI﹤400 3 16（12.8）IIIb 100≤CTI﹤175 3 不适用2、如有电解液泄漏可能的，爬电距离应满足：带电端子间：爬电距离大于0.25U+5mm U：最大工作电压带电端子与可导电外壳间：爬电距离大于0.125U+5mm U：最大工作电压电气间隙大于2.5mm5.3.绝缘电阻模组/系统的总正/总负对可导电外壳或布置在不导电外壳表面电极的绝缘电阻在达到露点的测试条件下应满足大于100欧姆/V，在干燥情况下应至少满足1M欧姆/V.jd5.4.耐压模组/系统的总正/总负对可导电外壳或布置在不导电外壳表面电极施加2U+1000V 50-60HZ的交流电压，持续时间1min，期间不发生击穿或电弧现象且漏电流应小于0.1mA。

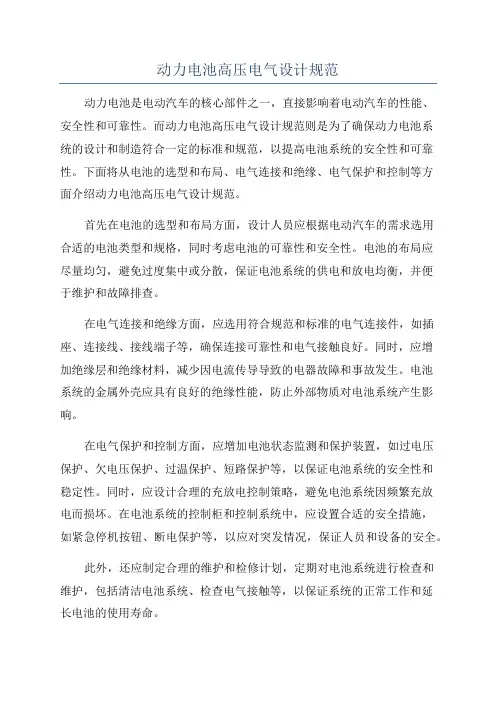

动力电池高压电气设计规范动力电池是电动汽车的核心部件之一，直接影响着电动汽车的性能、安全性和可靠性。

而动力电池高压电气设计规范则是为了确保动力电池系统的设计和制造符合一定的标准和规范，以提高电池系统的安全性和可靠性。

下面将从电池的选型和布局、电气连接和绝缘、电气保护和控制等方面介绍动力电池高压电气设计规范。

首先在电池的选型和布局方面，设计人员应根据电动汽车的需求选用合适的电池类型和规格，同时考虑电池的可靠性和安全性。

电池的布局应尽量均匀，避免过度集中或分散，保证电池系统的供电和放电均衡，并便于维护和故障排查。

在电气连接和绝缘方面，应选用符合规范和标准的电气连接件，如插座、连接线、接线端子等，确保连接可靠性和电气接触良好。

同时，应增加绝缘层和绝缘材料，减少因电流传导导致的电器故障和事故发生。

电池系统的金属外壳应具有良好的绝缘性能，防止外部物质对电池系统产生影响。

在电气保护和控制方面，应增加电池状态监测和保护装置，如过电压保护、欠电压保护、过温保护、短路保护等，以保证电池系统的安全性和稳定性。

同时，应设计合理的充放电控制策略，避免电池系统因频繁充放电而损坏。

在电池系统的控制柜和控制系统中，应设置合适的安全措施，如紧急停机按钮、断电保护等，以应对突发情况，保证人员和设备的安全。

此外，还应制定合理的维护和检修计划，定期对电池系统进行检查和维护，包括清洁电池系统、检查电气接触等，以保证系统的正常工作和延长电池的使用寿命。

总之，动力电池高压电气设计规范是为了确保电动汽车的动力电池系统的安全性和可靠性。

通过电池的选型和布局、电气连接和绝缘、电气保护和控制等方面的规范，可以有效降低电池系统的故障率和事故风险，提升电动汽车的运行效率和安全性。

同时，合理的维护和检修计划也能延长电池的使用寿命，降低电池系统的维护成本，促进电动汽车的发展和推广。

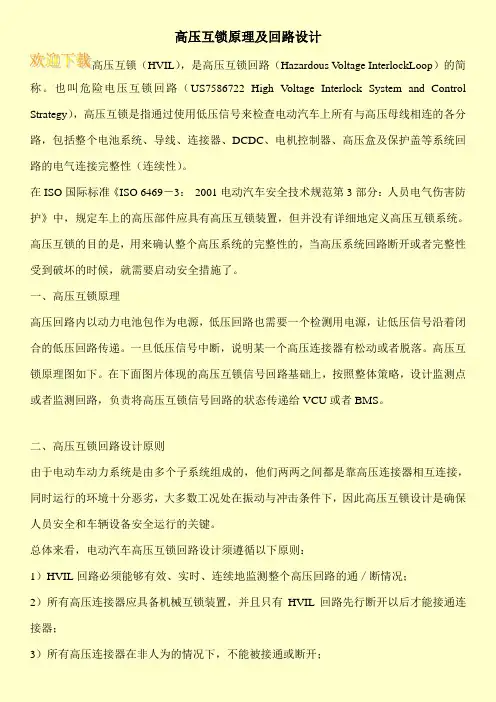

高压互锁原理及回路设计高压互锁（HVIL），是高压互锁回路（Hazardous V oltage InterlockLoop）的简称。

也叫危险电压互锁回路（US7586722 High V oltage Interlock System and Control Strategy），高压互锁是指通过使用低压信号来检查电动汽车上所有与高压母线相连的各分路，包括整个电池系统、导线、连接器、DCDC、电机控制器、高压盒及保护盖等系统回路的电气连接完整性（连续性）。

在ISO国际标准《ISO 6469－3：2001电动汽车安全技术规范第3部分：人员电气伤害防护》中，规定车上的高压部件应具有高压互锁装置，但并没有详细地定义高压互锁系统。

高压互锁的目的是，用来确认整个高压系统的完整性的，当高压系统回路断开或者完整性受到破坏的时候，就需要启动安全措施了。

一、高压互锁原理高压回路内以动力电池包作为电源，低压回路也需要一个检测用电源，让低压信号沿着闭合的低压回路传递。

一旦低压信号中断，说明某一个高压连接器有松动或者脱落。

高压互锁原理图如下。

在下面图片体现的高压互锁信号回路基础上，按照整体策略，设计监测点或者监测回路，负责将高压互锁信号回路的状态传递给VCU或者BMS。

二、高压互锁回路设计原则由于电动车动力系统是由多个子系统组成的，他们两两之间都是靠高压连接器相互连接，同时运行的环境十分恶劣，大多数工况处在振动与冲击条件下，因此高压互锁设计是确保人员安全和车辆设备安全运行的关键。

总体来看，电动汽车高压互锁回路设计须遵循以下原则：1）HVIL回路必须能够有效、实时、连续地监测整个高压回路的通／断情况；2）所有高压连接器应具备机械互锁装置，并且只有HVIL回路先行断开以后才能接通连接器；3）所有高压连接器在非人为的情况下，不能被接通或断开；。

浅谈动力电池系统PDU/BDU高压继电器选型高压继电器的应用领域非常广泛，新能源汽车领域如直流充电桩、DC、水暖PTC、充电机、风暖PTC、动力电池、高压箱、电动空调等涉及到高电压部分的地方，都会用到高压继电器。

高压配电盒，简称PDU（Power Distribution Unit），新能源车高压系统解决方案中的高压电源分配单元。

通过母排及线束将高压元器件电连接，为新能源汽车高压系统提供充放电控制、高压部件上电控制、电路过载短路保护、高压采样、低压控制等功能等，保护和监控高压系统的运行。

PDU也能够集成BMS主控、充电模块、DC模块、PTC控制模块等功能，与传统PDU相比多了整车功能模块，功能上更加集成化,结构上更复杂，具有水冷或是风冷等散热结构。

PDU配置灵活，可以根据客户要求进行定制开发，能够满足不同客户不同车型需求。

某款PDUBDU(Battery Disconnect Unit )电池包断路单元，专为电池包内部设计，也是高压配电盒的一种。

某款动力电池包内部BDU一、高压继电器原理：高压继电器简单理解就是用较小的电流去控制较大电流的一种自动开关。

在电路中起着自动调节、安全保护、转换电路等作用。

高压继电器控制的主要目的是保证电池系统上下电的正常进行，在汽车启动时闭合高压继电器--上电，在汽车停车熄火时断开高压继电器--下电。

高压继电器控制属于汽车电子电气系统，其失效形式可能会对驾驶员的生命安全造成伤害，因此应该按照ISO26262标准进行开发，以满足功能安全要求。

高压继电器状态监控主要是通过检查高压继电器的触点状态来判断高压继电器工作状态是否符合控制要求，避免在高压继电器打开的情况下给高压回路施加电气负载，以及在高压回路有较大电气负载的情况下断开高压继电器。

高压继电器的触点检测可以准确发现高压继电器粘连情况，防止在高压继电器粘连情况下误操作损坏高压回路元器件，同时合理操作高压继电器（打开/闭合），延长继电器使用寿命。

动力电池高压电气设计规范制定：日期审核: 日期会签: 日期批准: 日期分发部门及份数：文件变更记录1. 目的为建立健全公司技术资料，总结和完善设计开发经验，指导和规范设计人员工作标准化、规范化，提高产品开发质量和竞争力，建立动力电池高压电气设计规范，为实现产品快速准确的设计和评估提供依据。

2. 适用范围适用于汽车类（HEV、PHEV、BEV、EBUS等）锂离子电池包内高压电气设计及测试。

3. 职责与权限3.1 电池系统开发部：负责该规范的编写和更新。

3.2 品质保证部：负责规范的受控、发行和管理。

4. 术语和定义额定电流：额定电流是指，用电设备在额定电压下，按照额定功率运行时的电流，是电气设备长期连续工作时允许的电流。

峰值电流：最大荷载时的电流值浪涌电流：指电源接通瞬间，流入电源设备的峰值电流。

击穿电压：使电介质击穿的电压绝缘电阻：绝缘物在规定条件下的直流电阻，加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

耐压：样品不会发生击穿、闪络时施加在样品两端的电压等电位：在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电势差，则我们就认定这两个测试点是等电势的，它们之间也是没有阻值的。

X电容：X电容接在输入线两端用来消除差模干扰Y电容：Y电容接在输入线和地线之间，用来消除共模干扰过流保护：当电流超过预定最大值时，使保护装置动作的一种保护方式。

短路保护：对供电系统中不等电位的导体在电气上短接产生的短路故障进行的保护。

5. 模组/系统设计电气要求5.1.电气间隙和爬电距离1、正常使用无电解液泄漏风险的，电气间隙和爬电距离应满足GB/T16935.1的要求，常用电压平台如下：电压平台材料组别污染等级海拔高度电气间隙爬电距离450VI 600≤CTI 3≤2000m 2.06.3II 400≤CTI﹤600 3 7.1 IIIa 175≤CTI﹤400 38 IIIb 100≤CTI﹤175 3750VI 600≤CTI 32.510（9）II 400≤CTI﹤600 3 11（9.6）IIIa 175≤CTI﹤400 3 12.5（10.2）IIIb 100≤CTI﹤175 3 不适用1000VI 600≤CTI 33.012.5（10.2）II 400≤CTI﹤600 3 14（11.2）IIIa 175≤CTI﹤400 3 16（12.8）IIIb 100≤CTI﹤175 3 不适用2、如有电解液泄漏可能的，爬电距离应满足：带电端子间：爬电距离大于0.25U+5mm U：最大工作电压带电端子与可导电外壳间：爬电距离大于0.125U+5mm U：最大工作电压电气间隙大于2.5mm5.3.绝缘电阻模组/系统的总正/总负对可导电外壳或布置在不导电外壳表面电极的绝缘电阻在达到露点的测试条件下应满足大于100欧姆/V，在干燥情况下应至少满足1M欧姆/V.jd5.4.耐压模组/系统的总正/总负对可导电外壳或布置在不导电外壳表面电极施加2U+1000V 50-60HZ的交流电压，持续时间1min，期间不发生击穿或电弧现象且漏电流应小于0.1mA。

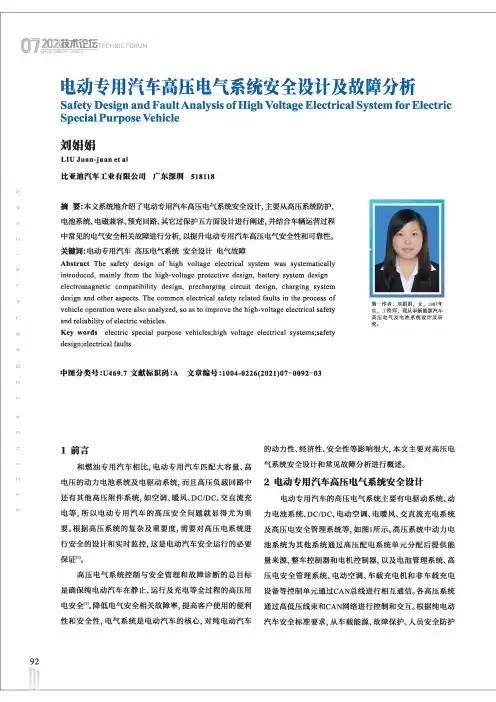

纯电动汽车高压电气系统安全设计相对于传统汽车而言，纯电动汽车采用了大容量、高电压的动力电池及高压电机和电驱动控制系统，并采用了大量的高压附件设备，如：电动空调、PTC 电加热器及DC/DC 转换器等。

由此而隐藏的高压安全隐患问题和造成的高压电伤害问题完全有别于传统燃油汽车。

根据纯电动汽车的特殊结构及电路的复杂性，并考虑纯电动汽车高压电安全问题，必须对高压电系统进行安全、合理的规划设计和必要的监控，这是电动汽车安全运行的必要保证。

1、高压系统构成图1示出纯电动汽车高压系统框图。

作为纯电动汽车高压系统安全管理的单元，合理的功能布局和安全可靠的控制策略是实现该系统功能的重要保证。

2、高压电气系统安全设计根据纯电动汽车安全标准要求，并从车载储能装置、功能安全、故障保护、人员触电防护及高压电安全管理控制策略等方面综合考虑，应对电动汽车高压电系统进行以下四方面设计。

（1）高压电电磁兼容性设计由于纯电动汽车上存在高压交流系统，具有较强的电磁干扰性，因此高压线束设计时电源线与信号线尽量采用隔离或分开配线；电源线两端考虑采用隔离接地，以免接地回路形成共同阻抗耦合将噪声耦合至信号线；输入与输出信号线应避免排在一起造成干扰；输入与输出信号线尽量避免在同一个接头上，如不能避免时应将输入与输出信号线错开放置。

（2）高压部件和高压线束的防护与标识设计高压部件的防护主要包括防水、机械防护及高压警告标识等。

尤其是布置在机舱内的部件，如电机及其控制系统、电动空调系统、DC/DC 电压转换器、车载充电机等及它们中间的连接接口，都需要达到一定的防水和防护等级。

并且高压部件应具有高压危险警告标识，以警示用户与维修人员在保养与维修时注意这些高压部件。

由于纯电动汽车线束包括低压线束与高压线束，为提示和警示用户和维修人员，高压线束应采用橙色线缆并用橙色波纹管对其进行防护。

同时高压连接器也应标识为橙色，起到警示作用，并且所选高压连接器应达到IP67 防护等级。

干货！电动汽车电池系统电气设计解析电动汽车电池包的电气部分主要有以下几大类：电池模组、电池管理系统（BMS）、电气部件（继电器、接触器、保险、传感器、预充电阻等）、高低压线束和连接器。

电气系统设计实现功能为基础，以安全为第一，可靠性为主，输出可靠高效的电能为整车提供动力。

以下将从元器件、电气控制电路图、低压线束部分、总结及建议等几方面进行介绍。

一、元器件1. 接触器接触器是一种用来频繁接通或断开交直流主电路及大容量控制电路的自动切换电器。

它是利用电磁吸力和弹簧反作用配合动作而使触头闭合或分断的一种电器，还具有低压释放保护的功能，并能实现远距离控制，在自动控制系统中应用得相当广泛。

接触器按其主触头通过电流的种类不同，可分为直流接触器和交流接触器。

接触器的选择一般根据以下原则来选择接触器：（1）接触器类型交流负载选交流接触器，直流负载选直流接触器，根据负载大小不同，选择不同型号的接触器。

（2）接触器额定电压接触器的额定电压应大于或等于负载回路电压。

（3）接触器额定电流接触器的额定电流应大于或等于负载回路的额定电流。

对于电动机负载，可按下面的经验公式计算：（4）吸引线圈的电压吸引线圈的额定电压应与被控回路电压一致。

（5）触点数量接触器的主触点、常开辅助触点、常闭辅助触点数量应与主电路和控制电路的要求一致。

2.继电器继电器是一种根据外界输入的信号（电量，如电压、电流；非电量，如时间、速度、热量等）来控制电路的通、断的自动切换电器，其触点常接在控制电路中。

值得注意的是，继电器的触点不能用来接通和分断负载电路，这也是继电器的作用与接触器的作用的区别。

2.1电磁式继电器电磁式继电器是使用最多的一种继电器，其基本结构和动作原理与接触器大致相同。

但继电器是用于切换小电流的控制和保护电器，其触点种类和数量较多，体积较小，动作灵敏，无需灭弧装置。

（a）图形、文字符号（b）中间继电器的结构示意图中间继电器的结构示意图和符号3.熔断器熔断器是一种用于短路保护的电器，它是由熔体（俗称保险丝）和安装熔体的绝缘底座或绝缘管等组成。
