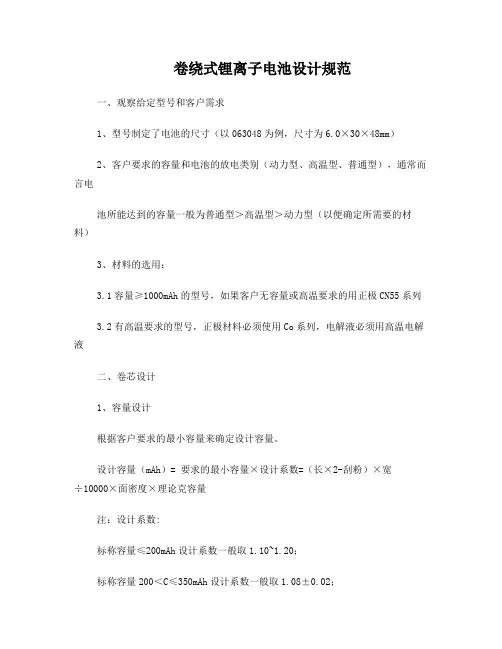

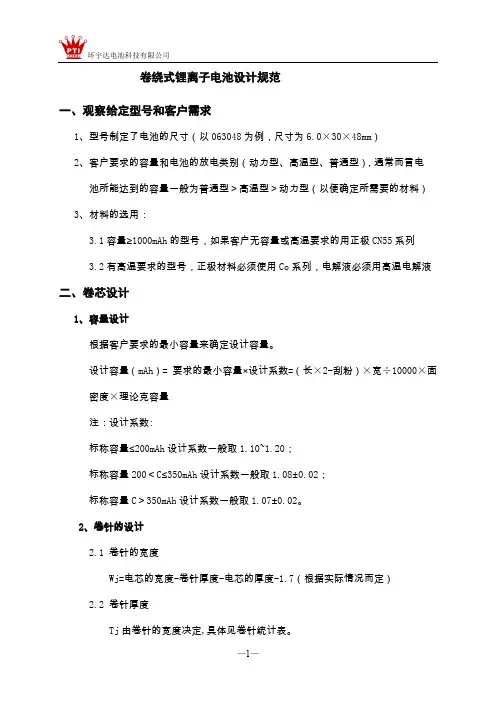

卷绕式锂离子电池设计规范
一、观察给定型号和客户需求
1、型号制定了电池的尺寸（以063048为例，尺寸为6.0×30×48mm）
2、客户要求的容量和电池的放电类别（动力型、高温型、普通型），通常而言电
池所能达到的容量一般为普通型＞高温型＞动力型（以便确定所需要的材料）
3、材料的选用：
3.1容量≥1000mAh的型号，如果客户无容量或高温要求的用正极CN55系列
3.2有高温要求的型号，正极材料必须使用Co系列，电解液必须用高温电解液
二、卷芯设计
1、容量设计
根据客户要求的最小容量来确定设计容量。
设计容量（mAh）= 要求的最小容量×设计系数=（长×2-刮粉）×宽÷10000×面密度×理论克容量
注：设计系数:
标称容量≤200mAh设计系数一般取1.10~1.20；
标称容量200＜C≤350mAh设计系数一般取1.08±0.02；
标称容量C＞350mAh设计系数一般取1.07±0.02。
2、卷针的设计
2.1 卷针的宽度
Wj=电芯的宽度-卷针厚度-电芯的厚度-1.7（根据实际情况而定）
2.2 卷针厚度
Tj由卷针的宽度决定,具体见卷针统计表。
3、包装膜尺寸设计
3.1包装膜膜腔长度的确定：
膜腔长度=成品高-顶封宽度（5mm）
3.2包装膜膜腔长度的确定：
膜腔宽度=成品宽-1.2mm
3.3 槽深的设计：
槽深H与电芯厚度的关系如下：H = T-α
其中：
T —电芯的厚度；
α—当型号为双坑电池时，α取0.2
当型号为单坑电池时，α取-0.2
3.4 包装袋长、宽尺寸的确定：
3.4.1 包装袋宽度:
a. 厚度≤5mm的电池铝塑膜宽度为电池本体宽度+（45～50mm），取代5mm
的整数倍为规格；
b. 厚度﹥5mm的电池铝塑膜宽度为电池本体宽度+（55～60mm），取代5mm
的整数倍为规格；
3.4.2包装袋长度:
铝塑膜长度=成品电池长度×2+10mm
5、极片的设计：
5.1隔膜宽度=卷芯高度=电芯高度-5mm，（客户容量要求高的小型号电池或极片较
宽的各别型号除外）；
5.2负极片宽度=电芯高度-7mm（客户容量要求高的小型号电池或极片较
宽的各别型号除外）；
5.3正极片宽度=电芯高度-（8~9 mm），（客户容量要求高的小型号电池或极片较
宽的各别型号除外）；
5.4正极片长度设计原则：容量达到客户要求，控制面密度和卷绕圈数
5.5负极片长度=正极片长度-半圈长度
5.6隔膜长度=负极长度×2+（20~30mm）
6、面密度比：
6.1 1000mAh以下，面密度比为2.25～2.3，优选2.25；
6.2 1000-2000mAh，面密度比为2.2～2.25，优选2.2；
6.3 2000-4000mAh
面密度比为2.15～2.2，优选2.15；
6.4 4000mAh以上，面密度比为2.1～2.15，优选2.1；
6.5 CN55系列，面密度比为1.75～1.9，优选1.85；
6.6 Mn系列，面密度比为2.5～2.9，NM28为2.5，NM19为2.7，Mn为2.9；
6.7 Fe系列，面密度比为2.35；
7、极片厚度的确定：
为保证极片中活性物质的性能发挥，涂布后的极片要进行适当压片，一般根据材料的压实密度来确定不同面密度的极片的压片厚度。
表1. 不同材料的压实密度
斯诺材料LiCoO2CN55 LIFePO4 Mn NM19 NM28
MAG-5 压实密 3.9 3.6 2.15 2.9 2.9 3.0 1.55
