防雷装置检测报告报告编号：受检单位 ____________________________________________ 下属机构 _____________________________________________ 检测场所 _____________________________________________ 报告类别 _____________________________________________ 所在地址 ____________________________________________ 联系人 _______________________________________________ 电话 ________________________________________________ 本次检测 ____________________________________________ 下次检测 _____________________________________________ 检测机构 _____________________________________ （盖章）电话地址 ________________________________________________ 电话注意事项1. 根据《防雷减灾管理办法》等有关法律法规规定，投入使用后的防雷装置实行定期检测制度。
防雷装置应当每年检测一次，对爆炸和火灾危险环境场所的防雷装置应当每半年检测一次。
2. 检测报告无检测、审核、批准人签字无效，检测报告未加盖检测机构“检测专用章”或“公章”无效，报告未加盖骑缝章无效。
3. 检测报告涂改无效。
4. 本报告中被检场所、设备、设施及其名称均有委托单位或受检单位提供。
5. 复制报告未重新加盖检测机构“检测专用章”或“公章”和骑缝章无效。
6. 本报告仅对档次检测项目数据有效。
接引下线及接地网导通测试施工方案一、项目背景和目的1、项目背景该项目涉及的设施或建筑物（例如工厂、建筑、电站等）具有大规模电力设备或系统，其中接引下线和接地网是电气系统中至关重要的安全设施。
接引下线用于引导和释放突发电流，以确保电气系统的稳定运行，而接地网用于将电流安全导入地下，以保障设施和人员的安全。
随着技术的不断发展和电力系统的不断升级，确保接引下线及接地网的良好工作状态至关重要。
因此，本项目旨在对接引下线和接地网进行导通测试，以保障电力系统的安全运行和设施的稳定性。
2、项目目的确保设施安全性和稳定性：通过对接引下线及接地网进行导通测试，确保其功能正常、电阻合格，以保障设施内部电气设备的安全性和稳定性。
符合法规要求：遵守当地法律法规、电气安全标准以及行业规范，保证接引下线和接地网符合相关的规定和要求。
预防事故发生：通过测试，及时发现和解决接引下线和接地网的潜在问题，预防由于设备失效或故障引起的电气事故，降低安全风险。
提高电气系统可靠性：保证接引下线及接地网导通正常，提高电气系统的可靠性和稳定性，减少设备故障的可能性，确保电力系统平稳运行。
合理维护和管理：为未来的维护工作提供参考和依据，以便及时调整、修复和维护接引下线和接地网，延长其使用寿命并保持良好状态。
二、测试范围和对象1、测试范围测试范围涵盖了设施内的电力系统关键部分，主要包括接引下线和接地网。
具体测试范围如下：接引下线：涉及设施内所有主要电力设备和主要电力回路的接引下线，确保其连通性和电阻符合规定标准。
接地网：包括设施内接地系统的所有主要接地网，测试其导通性和接地电阻，确保其符合规定标准。
2、测试对象2.1、接引下线：主要电力设备的接引下线，例如变压器、发电机、电动机等。
主要电力回路的接引下线，如主干回路、支路等。
2.2、接地网：主设施的整体接地网，包括主接地网和主配电室接地网。
分支设施的接地网，包括分支配电室、区域接地网等。
三、安全措施1、人员安全1.1、培训与认证：所有参与测试的人员必须接受适当的培训，了解测试程序、设备操作和安全规程。
厂房防雷检测报告1. 引言本文档为对厂房防雷设备进行检测的报告，旨在评估设备的可靠性和合规性。
通过对设备进行检测和分析，可以为厂房提供更好的防雷保护，确保生产过程的正常进行，减少因雷击而造成的损失。
2. 检测目的本次检测的主要目的有： - 评估现有厂房的防雷设备的可靠性和合规性。
- 检测和识别潜在的雷电安全风险。
- 提供针对现有设备的改进建议。
- 确保厂房的正常运行和员工的安全。
3. 检测范围和方法3.1 检测范围本次检测对厂房的防雷设备进行了全面检测，包括但不限于：- 雷电保护装置：避雷针、避雷带等。
- 接地系统：接地电阻、接地极等。
- 防雷设备：避雷器、避雷器引下线等。
3.2 检测方法本次检测采用了以下方法： 1. 目视检查：对防雷设备的安装情况进行观察和评估。
2. 测量和测试：使用合适的设备对防雷设备的性能进行测量和测试。
4. 检测结果分析4.1 雷电保护装置经过检测，厂房内安装的避雷针和避雷带均符合相关标准，并未发现明显的损坏或故障现象。
4.2 接地系统接地系统的接地电阻在检测中测得为20欧姆，符合相关要求。
接地极的位置和数量也满足了厂房的需求。
4.3 防雷设备厂房内的避雷器类型和位置合理，能够有效减少雷电引起的电压过载。
避雷器引下线的安装也符合相关要求。
5. 结论和建议5.1 结论根据本次检测结果，厂房的防雷设备符合相关标准要求，能够提供有效的防雷保护措施。
5.2 建议尽管现有设备符合标准要求，但为了进一步提高防雷能力，建议采取以下措施：1. 定期对防雷设备进行维护和检修，确保其性能和可靠性。
2. 加强对员工的防雷安全教育和培训，提高他们的防雷意识和应对能力。
3. 在必要的地方增加额外的防雷设备，如增加避雷针的数量或安装避雷器等。
6. 参考文献1.国家标准GB/T 50057-2010，厂房防雷设计规范。
2.国家标准GB 50343-2012，厂房防雷装置维护规范。
以上是本次厂房防雷检测的报告，对于厂房的防雷设备进行了全面的检测和分析，给出了相应的结论和建议。

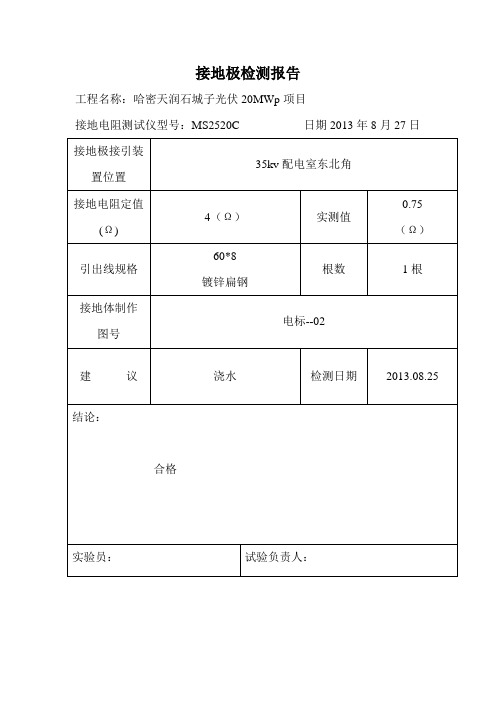

接地极检测报告范文标题：接地极检测报告一、引言接地极是电力系统中的重要组成部分，它的作用是确保电气设备和人员的安全，并保证电流能够正常流入地面。
为了保障接地系统的可靠性和有效性，我们对工厂的接地极进行了检测和评估。
二、检测目的1.评估接地极的电阻值是否符合国家标准要求；2.检测接地极的电位分布是否合理；3.对接地极的材料和工艺进行评估。
三、检测方法1.使用电阻法进行接地电阻测量：采用万用表和电流源，以恒定电流注入接地极，测量接地极的电阻值。
2.借助电位差法进行地下电位测量：使用电位计，在接地极附近的不同位置进行地下电位测量。
四、检测过程与结果1.接地电阻测量：使用电流源以1000mA电流向接地极注入电流，通过万用表测量接地电阻。
测量结果显示接地电阻为2.3Ω，符合国家标准要求。
2.地下电位测量：在接地极附近的多个位置进行了地下电位测量。
测量结果显示随着距离接地极的增加，地下电位逐渐升高，但变化趋势平缓。
地下电位在接地极附近10米范围内为0.2mV，超过10米后逐渐增大，但在100米范围内保持稳定在2mV以内。
地下电位测量结果显示接地极的电位分布合理。
五、问题分析与建议1.接地电阻值正常，能满足国家标准要求，但仍有改进的空间。
建议对接地极周围的土质和接地电极材料进行进一步分析，以提高接地电阻的稳定性。
2.地下电位变化趋势平缓，但随着距离的增加逐渐增大。
建议进行更详细的地下电位测量，确认电位升高的原因，并采取相应措施避免潜在的安全隐患。
六、检测结论接地极的电阻值符合国家标准要求，能够有效保护电气设备和人员安全。
地下电位分布合理，但在距离接地极较远的区域存在电位升高的情况，需要进一步分析原因并采取相应措施加以改善。
七、检测总结本次接地极检测结果显示接地电阻合格，地下电位分布合理。
然而，还需要进一步研究深入分析接地极的土壤情况和接地电极材料，以及在远离接地极的位置进行更详细的地下电位测量。
这将有助于改善接地极的性能和延长其使用寿命，保障电气设备和人员的安全。
一类防雷建筑物引下线导通测试及整改措施研究◎蔡文君研究目的及现状：防雷装置包括接闪器、引下线和接地装置。
引下线指连接接闪器与接地装置的金属导体。
防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求。
在装设方式上，有设专用金属线沿建筑物外墙明敷，有利用建筑物的金属构件（如消防梯等）、金属烟囱、烟囱的金属爬梯等，有利用建筑物内混凝土中的钢筋。
但不管采用何种方式作引下线，均必须满足其热稳定和机械强度的要求，保证强大雷电流通过不熔化。
利用建筑物的金属构件作引下线时，应将金属部件之间连成电气通路，以防产生反击现象，引起火灾。
接地引下线的导通状况直接影响接地电阻的阻值大小，而目前区内外的研究多侧重于电阻的测量方法、防雷工程和检测装置的设计，比如2001年李志江等研究防雷设计中土壤电阻率及其测量方法，2003年李立伟、邹积岩发明了新型双钳口接地电阻在线测量仪，再如2020年付斌等对海上风电机组碳纤维叶片防雷系统的设计及仿真分析，提出了一种金属网结合接闪器的双回路防雷系统，可减少叶片维护次数，提高风机安全可靠性；对于引下线方面的研究侧重于新材料的应用，如李孟在2020年对电力系统中接地引下线材料进行试验与研究，提出了铠装石墨带用作接地引下线的可行性。
而引下线在一类防雷建筑物中的导通情况少有问津，本研究通过对兴安盟一类防雷建筑物的接地引下线的进行导通测试，判断其导通状况，针对导通不良引下线提出建设性意见。
一、导通测试原理及实验方法（一）导通测试原理本实验利用智能型接地电阻测试仪（MS1027）对兴安盟一类防雷场所防雷接地引下线的阻值进行测量，根据检测场所我们选择三极直线法进行检测。
图1为三级法测电阻原理图：图1三级法测电阻原理图“三极”分别是指接地装置测试极E，辅助电压极P、和辅助电流极C，如图1所示。
测量时E、P、C 三极放置在一条直线上且必须垂直于地网。
按照接地电阻的概念，此时，E、P 之间会得到一个接地极对地工频电压U，E、C 之间通过大地形成回路得到回路工频电流I，也即E 点电流。
目录安全须知 (1)一.简介 (2)二.技术规格 (3)三.结构 (5)四.操作 (6)1.操作 (6)2.测试 (11)五.电池管理 (13)六.装箱单 (14)安全须知感谢您购买了本公司的接地引下线导通电阻测试仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。
——严格遵守本手册所列出的安全规则及注意事项。
●任何情况下，使用本仪表都应注意安全。
●出于您的安全考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002)标准)。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
机壳或测试线发生断裂而造成金属外露时，请停止使用。
●测试前请先确保被测试品不带电。
●测试过程中，严禁接触被测试品及正在测试的回路。
●确认测试线与仪表及被测物之间已紧密连接。
●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
●不能触摸输出插孔，以免触电。
●注意本仪表面板及背板的标贴文字及符号。
●请勿将仪表长时间放置在高温潮湿、日光直射的环境下。
●拆卸、维修以及使用本仪表，都必须由有授权资格的人员操作。
●请勿在易燃性场所测试，火花可能引起爆炸。
●仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。
●仪表长时间放置不使用，请每2个月给电池充电一次。
●仅使用生产商所提供的电源适配器或电池组，它们具有特定安全等级。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由●仪表及手册上的符号是危险标志，使用者必须依照指示进行安全操作。
●安全操作。
本接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。
接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。
一、实验目的接地装置的电气完整性是接地装置特性参数的一个重要方面。
接地导通试验的目的是检查接地装置的电气完整性，即检查接地装置中应该接地的各种电气设备之间、接地装置的各部分及各设备之间的电气连接性，一般用直流电阻值表示。
保持接地装置的电气完整性可以防止设备失地运行，提供事故电流泄流通道，保证设备安全运行。
二、编制依据按照《电力变压器第3部分绝缘水平、绝缘实验和外绝缘空气间隙》（—2003）、《电气装置安装工程电气设备交接试验标准》（GB50150—2006）、《电力设备局部放电现场测量导则》（DL417—2006）及《输变电设备状态检修试验规程》（Q/GDW 188—2008）相关条款执行。
三、危险点分析及控制措施1.防止工作人员触电保持与带电体足够的安全距离，防止测试人员及其他人员触摸测试接地引下线，工作人员移动测试仪器时，确保仪器处于断电状态。
2.防止设备损坏仪器必须处于断电状态时方可移动，仪器必须无电流输出时方可移动测试点线夹。
试验设备应可靠接地。
四、试验前的准备1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料、历年试验数据及相关规程等，查看变电站现场设备，根据变电站大小、设备布置情况对测试设备分区以减少测试时工作量。
宜按照变电站设备的电压等级将变电站划分为不同的区域。
2.测试仪器、设备准备准备试验所需的接地导通电阻测试仪、电源接线板、带线夹的电流引线、万用表、锉刀等工具，记录参考点位置和数据记录纸，熟悉接地导通电阻测试仪的使用说明及操作要求，并查阅测试仪器、设备及绝缘工器具的检定证书有效期。
3.办理工作票并做好试验现场安全和技术措施向其余试验人员交代工作内容、带电部位、现场安全措施、现场作业危险点，明确人员分工及试验程序。
五、试验过程及步骤(一）试验接线接地导通试验接线，如图下所示。
(二）试验步骤（1）选取参考点和测试点，并做标示。
先找出与接地网连接良好的接地引下线作为参考点，考虑到变电所场地可能比较大，测试线不能太长，宜选择多点接地设备引下线作为基准，在各电气设备的接地引下线上选择一点作为该设备导通测试点，如下图所示。
