2012-10 关于幕墙视觉样板的简介介绍

幕墙简介一．概述幕墙是建筑物外围护墙的一种形式。

幕墙一般不承重，形似挂幕，又称为悬挂幕，即悬吊挂于主体结构外侧的轻质围墙，它是由支承结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

具有装饰效果好、质量轻、安装速度快，是外墙轻型化、装配化较理想的型式，因此在现代大型和高层建筑上得到广泛地采用。

二.分类从幕墙性质分。

可以分为有使用功能要求的幕墙，比如有围护要求的玻璃幕墙、有挡雨功能的雨篷等；装饰性幕墙，比如石材幕墙、装饰造型。

另外有一些幕墙介与以上两种之间，如采用双面铝板幕墙时可以作为围护结构，采用单面铝板幕墙时则为装饰幕墙。

从面层材质分。

可以分为玻璃幕墙、石材幕墙、铝板幕墙、装饰百页、造型、雨篷、陶板幕墙等。

从结构受力分：可以分为框架式幕墙、单元式幕墙、半单元及小单元幕墙、全玻幕墙、肋幕墙。

三.简要说明现按面板材质，对市场上现有常用的幕墙进行简要介绍。

其中玻璃幕墙按其结构形式，可以分为框架式玻璃幕墙、全玻式玻璃幕墙，点接驳式玻璃幕墙、单元式玻璃幕墙、小单元及半单元式幕墙。

另外石材幕墙、金属板幕墙、非金属板幕墙、及铝合金门窗也是比较常见的幕墙种类。

（一）：玻璃幕墙部分1.框架式玻璃幕墙：它是将车间内加工完成的构件，运到工地，按照施工工艺逐个将构件安装到建筑结构上，最终完成的幕墙安装，框架式幕墙按照外观效果分为明框式，半隐式和全隐式幕墙三种。

正因为是在工厂内完成的构件再运送到工地让人工安装所以在造价方面会相对而言比单元式幕墙便宜很多，大概在600~1000元/平方米左右。

1）.明框玻璃幕墙：金属框架结构显露在外表面的玻璃幕墙，它是最传统的玻璃幕墙形式，玻璃采用镶嵌或者压扣等机械固定方式，工作性能可靠，使用寿命长，表面风格明显。

2）.半隐框玻璃幕墙：金属框架横向或者竖向构件显露在外表面的玻璃幕墙，它适当地采用了半隐框玻璃幕墙或者在隐框幕墙表面镶，贴一定形状的装饰条，使建筑物更显线条明快，层次分明，有事甚至可以在视觉上弥补建筑外形的不足。

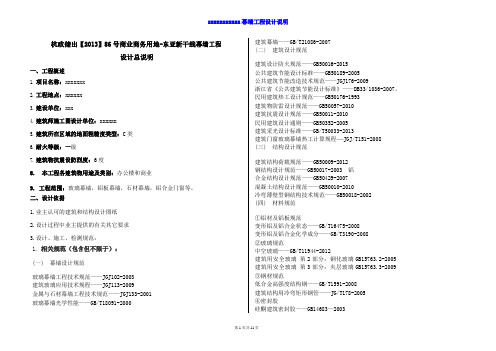

xxxxxxxxxxx幕墙工程设计说明杭政储出【2013】86号商业商务用地-东亚新干线幕墙工程设计总说明一、工程概述1.项目名称：xxxxxxx2.工程地点：xxxxxx3.建设单位：xxx4.建筑师施工图设计单位：xxxxxx5.建筑所在区域的地面粗糙度类型：C类6.耐火等级：一级7.建筑物抗震设防烈度：6度建筑幕墙——GB/T21086-2007(二) 建筑设计规范建筑设计防火规范——GB50016-2015公共建筑节能设计标准——GB50189-2005公共建筑节能改造技术规范——JGJ176-2009浙江省《公共建筑节能设计标准》——DB33/1036-2007。

民用建筑热工设计规范——GB50176-1993建筑物防雷设计规范——GB50057-2010建筑抗震设计规范——GB50011-2010民用建筑设计通则——GB50352-2005建筑采光设计标准——GB/T50033-2013建筑门窗玻璃幕墙热工计算规程——JGJ/T151-2008 (三) 结构设计规范建筑结构荷载规范——GB50009-20128.本工程各建筑物用途及类别：办公楼和商业钢结构设计规范——GB50017-2003铝合金结构设计规范——GB50429-20079. 工程范围：玻璃幕墙，铝板幕墙，石材幕墙，铝合金门窗等。

二、设计依据1.业主认可的建筑和结构设计图纸2.设计过程中业主提供的有关其它要求3.设计、施工、检测规范：1.相关规范（包含但不限于）：(一) 幕墙设计规范玻璃幕墙工程技术规范——JGJ102-2003建筑玻璃应用技术规程——JGJ113-2009金属与石材幕墙工程技术规范——JGJ133-2001玻璃幕墙光学性能——GB/T18091-2000混凝土结构设计规范——GB50010-2010冷弯薄壁型钢结构技术规范——GB50018-2002(四) 材料规范①铝材及铝板规范变形铝及铝合金状态——GB/T16475-2008变形铝及铝合金化学成分——GB/T3190-2008②玻璃规范中空玻璃——GB/T11944-2012建筑用安全玻璃第2部分：钢化玻璃GB15763.2-2005 建筑用安全玻璃第3部分：夹层玻璃GB15763.3-2009 ③钢材规范低合金高强度结构钢——GB/T1591-2008建筑结构用冷弯矩形钢管——JG/T178-2005④密封胶硅酮建筑密封胶——GB14683—2003建筑用硅酮结构密封胶——GB16776-2005幕墙玻璃接缝用密封胶——JC/T882-2001xxxxxxxxxxx幕墙工程设计说明14.基本设计参数1)基本风压：0.45kN/㎡（50年一遇）2)基本雪压：按建筑结构荷载规范——GB50009-2012取0.45kN/㎡（50年一遇）3)地面粗糙度类型：C类4)抗震设防烈度：抗震设计按地震设防烈度6度计算地震作用。

幕墙设计面试基本知识1. 引言幕墙设计是建筑设计中的重要部分，它旨在为建筑物增加美观性、节能性和安全性。

在幕墙设计面试中，了解幕墙设计的基本知识是至关重要的。

本文将介绍幕墙设计的基本概念、分类、材料和施工等方面的内容。

2. 幕墙设计的基本概念幕墙是指建筑物外立面的非承重结构，通常由玻璃、金属、石材等材料构成。

幕墙设计旨在为建筑物提供保温、隔热、防水、隔音等功能，同时也是建筑物外观设计的重要组成部分。

3. 幕墙设计的分类根据结构形式和材料的不同，幕墙设计可以分为多种不同的类型。

常见的幕墙设计分类包括：•单层幕墙：由单层玻璃或金属构成，具有简单的结构和施工方式。

•复合式幕墙：由多层材料构成，通常包括玻璃、金属和保温层等，具有更好的隔热和隔音效果。

•装配式幕墙：采用工厂预制和现场安装的方式，提高施工效率和质量。

•自承重幕墙：具有一定的承重能力，可以作为部分建筑结构使用。

4. 幕墙设计的材料幕墙设计中使用的材料种类繁多，常见的材料包括：•玻璃：透明的玻璃可以提供良好的采光效果，而夹层玻璃可以提供隔音和隔热效果。

•金属：铝合金、不锈钢等金属材料常用于幕墙的主体结构，具有良好的强度和耐候性。

•石材：大理石、花岗岩等石材可以为幕墙提供高质量的外观效果。

•复合材料：由不同材料组合而成的复合材料具有较好的力学性能和耐候性。

5. 幕墙设计的施工幕墙设计的施工过程需要严格控制质量，确保幕墙的功能和外观效果达到设计要求。

主要的施工步骤包括：•幕墙构造的制作和加工：根据设计图纸制作幕墙的构件，如金属框架、玻璃板等。

•幕墙的安装：将制作好的幕墙构件安装到建筑物的结构上，确保安装的稳固和准确。

•密封处理：使用密封材料对幕墙构件进行密封处理，确保幕墙的防水、防风性能。

•玻璃清洁和维护：定期对玻璃表面进行清洁和维护，保持幕墙的外观效果。

6. 总结幕墙设计是建筑设计中的重要部分，了解幕墙设计的基本知识对于参加幕墙设计的面试至关重要。

建筑幕墙技术打造现代建筑独特的外观与风格建筑幕墙技术是现代建筑设计中不可或缺的一部分。

它不仅为建筑提供了安全、稳定的结构，还为建筑赋予了独特的外观与风格。

本文将探讨建筑幕墙技术在现代建筑设计中的应用，以及其对建筑外观与风格的影响。

一、建筑幕墙技术简介建筑幕墙技术是指将建筑物外立面与结构分开的一种技术。

幕墙系统一般由玻璃、金属材料、板材等构成，既能满足建筑物的功能需求，又能够营造出丰富多样的外观效果。

其主要功能包括采光、隔热、防水、隔音等。

二、建筑幕墙技术在现代建筑中的应用1. 建筑外观的变化：建筑幕墙技术为建筑提供了丰富多样的外观效果。

通过选择不同颜色、形状和材料的幕墙材料，可以为建筑赋予不同的风格，如现代风格、古典风格、未来主义风格等。

同时，建筑幕墙技术也使得建筑物外观具有可塑性，可以根据需要进行改变和更新。

2. 照明效果的提升：借助建筑幕墙技术，通过合理设计光线的入射和反射，可以实现建筑照明效果的提升。

在夜晚，灯光通过幕墙材料的折射和反射，呈现出璀璨夺目的景观，为城市增添了艺术的氛围。

3. 能源利用的优化：建筑幕墙技术在节能方面有着重要作用。

通过采用高效的隔热材料和隔热结构，可以有效减少建筑物对外界温度的依赖，降低能源消耗。

同时，在幕墙上设置太阳能板或光伏装置，可以将太阳能转化为可用的电力，实现可再生能源的利用。

4. 空气质量的改善：建筑幕墙技术还可以改善建筑内部的空气质量。

通过幕墙材料的选择和处理，可以阻挡有害物质的进入，净化室内空气。

这对于提高居住和工作环境的质量有着积极的影响。

三、建筑幕墙技术对建筑外观与风格的影响建筑幕墙技术的应用直接影响着建筑物的外观与风格。

不同的幕墙材料和设计理念，会带来截然不同的建筑外观效果。

1. 玻璃幕墙：玻璃幕墙常用于现代建筑设计中，可以创造出简洁、透明的外观效果。

玻璃材质可以将自然光线引入建筑内部，使室内更加明亮。

同时，玻璃幕墙也可以反射和折射周围环境，与自然景观相融合。

关于幕墙视觉样板的简介作史制作：史臣讲解：史臣什么是视觉样板？视觉样板是一种研究模型不要骗自己,当作纪念品还行不要骗自己当作纪念品还行视觉样板视觉样板即VMU, 是visual mockup的缩写，是以模拟建筑外观，为设计做出修的实体模型。

般幕墙视觉样板为全比例模型。

为设计做出修正的实体模型。

一般幕墙视觉样板为全比例模型。

视觉样板的作用？项目团队•开发商：新鸿基地产集团开发商新鸿基地产集团•整体建筑设计：美国佩利.克拉克丽.佩利建筑事务P lli Cl k P lli所（Pelli Clarke Pelli）•方案深化设计：日本KFF•施工图设计：上海现代设计院施工图设计上海现代设计院•幕墙顾问：迈进•室内设计：英国贝诺（Benoy Architects）室•工料测量：威宁谢•物业顾问：仲量联行•酒店及服务公寓管理公司：Ritz‐Carlton W Hotels幕墙承包业主其他专业建筑师业主控制视觉效果，减小风险，节约成本保证质量，细部精度便于后续招商，如样板参观等验证设计视觉效果根据材料实际表现优化设计建筑师协调其他各专业控制样板最终效果根据施工工艺，测试调整细部节点根据材料实际表现，优化设计协调其他各专业，控制样板最终效果幕墙承包熟悉幕墙细部及安装，减小施工周期确认样板效果，后续合同的凭据灯光设计效果控制其他专业室内设计参考各供应商产品设计与质量的控制（如玻璃平整度，窗帘盒设计，灯箱维护，开启扇方案等）视觉样板的作用建筑师业主幕墙承包其他专业-控制视觉效果-验证设计视觉效果-确认样板效果-灯光效果控制-减小风险-节约成本-测试优化设计-调整细部节点-后续合同凭据-熟悉幕墙安装程序-室内设计参考-电气设备-保证质量-协调其他各专业-控制样板最终效果-减小施工周期-各供应商产品设计-便于后续招商控制样板最终效果与质量控制（如门把手、玻璃平整窗帘盒灯平整、窗帘盒、灯箱维护和开启扇方案等）当建筑师面对视觉样板时……首先想到是什么？A 比例尺度B 材料选样C 构造细部C构造细部D 施工质量建筑师的工作范畴熟悉图纸（了解设计概念）选取范围样板设计建筑师指令AI查看幕墙公司图纸各方协调解决方案观察样板并出样板报告满意业主确认设计后不满意确认设计后进入施工图AI熟悉图纸（了解设计概念）选取范围样板设计建筑师指令AI查看幕墙公司图纸各方协调解决方案观察样板并出样板报告不满意满意业主确认设计后进入施工图AIVMU03VMU01VMU02熟悉图纸（了解设计概念）选取范围样板设计建筑师指令AI查看幕墙公司图纸各方协调解决方案观察样板并出样板报告不满意满意业主确认设计后进入施工图AI熟悉图纸（了解设计概念）选取范围样板设计建筑师指令AI查看幕墙公司图纸各方协调解决方案观察样板并出样板报告不满意满意业主确认设计后进入施工图AI。

双层动态节能幕墙按通风原理分为自然通风和强制通风两种系统。

由外层幕墙，内层幕墙、遮阳装置，进风装置、出风装置组成。

其设计理念是实现节能、环保，使室内环境与室外自然环境达到融和。

1.运用空气热压原理和烟囱效应，让新鲜的空气进入室内，把室内污浊的空气排到室外，并且能够有效防止灰尘进入室内。

2.卓越的冬季保温和夏季隔热功能3.合理采光功能，可根据您的需要，调整光线的变化,改善室内光环境。

4.卓越的隔声降噪功能，为用户创造宁静的工作生活环境。

点支式玻璃幕墙由装饰面玻璃，驳接组件和支承结构组成。

按外立面装饰效果分为平头点支式玻璃幕墙和凸头点支式玻璃幕墙。

按支承结构分为玻璃肋点支式玻璃幕墙，钢结构点支式玻璃幕墙，钢拉杆点支式玻璃幕墙和钢拉索点支式玻璃幕墙。

装饰面玻璃必须钢化处理，可采用单层玻璃，中空玻璃，夹层玻璃。

性能说明：1.效果通透，可使室内空间与室外环境自然和谐。

2. 构件精巧，结构美观，实现精美的金属结构与玻璃装饰艺术的完美融合。

3. 支承结构多样，可满足不同建筑结构和装饰效果的需要。

4. 玻璃与驳接爪件采用球铰连接，具有较强的吸收变形能力。

单元式幕墙是在车间内将加工好的各种构件和饰面材料组装成一层或多层楼高的整体板块，然后运至工地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接，必要时进行微调即完成幕墙安装（如图所示）。

性能说明：1、单元板块全部在工厂车间内进行组装完成，组装精度高。

2、安装速度快，施工周期短，便于成品保护。

3、可与土建主体结构同步施工，有利于缩短整体建筑施工周期。

4、结构采用逐级减压原理，内设排水系统,防雨水渗漏和防空气渗透性能良好。

5、板块接缝处全部采用专用耐老化橡胶条密封，使幕墙具有自洁功能,表面受污染程度低。

6、板块之间采用插接方式连接，抗震能力强。

框架式幕墙是将车间内加工完成的构件，运到工地，按照施工工艺逐个将构件安装到建筑结构上，最终完成幕墙安装。

框架式幕墙按照外视效果分为全隐式、半隐式和明框式幕墙三种，按照装配方式分为压块式、挂接式两种。

建筑幕墙的定义是什么由面板与支撑结构体系(支撑装置与支撑结构)组成的、可相对主体结构有一定位移能力或自身有一定变形能力、悬挂在主体结构上、不承担结构荷载与作用的建筑物外围护结构,称为建筑幕墙。

按建筑幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、混凝土幕墙及组合幕墙等。

按建筑幕墙的安装形式又可将其分为散装建筑幕墙、半单元建筑幕墙、单元建筑幕墙、小单元建筑幕墙等。

建筑幕墙作为建筑的外围护结构，是由支承结构体系与面板组成的，可相对主体结构有一定位移能力，不分担主体结构所受作用的建筑外围护结构或装饰性结构。

又由于外围护面板材料的不同又可分为玻璃、石材、金属、混凝土或不同材料组合的建筑幕墙。

在建筑幕墙作为建筑的外围护功能的基础上，能够表现出强烈的现代韵律感和艺术装饰效果，赋予了建筑以时代气息，受到建筑师的广泛青睐。

建筑幕墙是建筑物的外围护结构的一种，不同于一般的外墙。

双层通风建筑幕墙双层通风幕墙的基本特征是双层幕墙和空气流动、交换，所以这种幕墙被称为双层通风幕墙。

双层通风幕墙对提高幕墙的保温、隔热、隔声功能起到很大的作用。

它分为封闭式内通风幕墙和开敞式外通风幕墙。

{TodayHot}第一种幕墙适用于取暖地区，对设备有较高的要求。

外幕墙密闭，通常采用中空玻璃，明框幕墙的铝型材应采用断热铝型材；内幕墙则采用单层玻璃幕墙或单层铝门窗。

为了提高节能效果，通道内设电动百页或电动卷帘。

第二种与内通风幕墙相反，开敞式外通风幕墙的内幕墙是封闭的，采用中空玻璃；外幕墙采用单层玻璃，设有进风口和排风口，利用室外新风进入，经过热通道带走热量，从上部排风口排出，减少太阳幅射热的影响，节约能源。

它无须专用机械设备，完全靠自然通风，维护和运行费用低，是目前应用最广泛的形式。

开敞式外通风幕墙的风口可以开启和关闭。

采用双层通风幕墙的最直接效果是节能，采用双层幕墙的隔音效果十分显著，它比单层幕墙采暖节能40%-50%，制冷节能40%-60%。

幕墙工程视觉样板制作及试验方案
为了保证工程质量，实行样板引路制度，在本工程的标准外墙系统进行原尺模型制作并进行相应的实验操作，在标准层的幕墙类型处按1：1尺寸和形状的单元安装视观模型并进行现场测试，将设计及施工中可能存在的问题尽早暴露出来,及时调整设计及安装方案，避免大面施工后出现问题，造不必要的工期延误和经济损失。

一、视觉样板制作要求
在玻璃及铝板等主要材料订货前，在现场、业主或其它项目审批单位指定的地点提供原尺模型，并包括所有外部与视观有关的装饰构件。

二、现场样板墙具体步骤说明
（1）样板墙施工图的确认
我们将提交样板墙按照1：1的实物进行设计的施工图及计算书供建筑师审核,计算书内容包括建筑结构、锚固、连接点等内容。

视观模型制作严格按照确认、审核后的图纸进行施工。

（2）样板墙的材料采购
样板墙施工图确认后进行其材料的采购。

为保证进度和效果，应严格控制材料采购周期和质量，特别要控制进口材料的采购周期和质量。

（3）样板墙制作施工
进入样板墙制作施工阶段，应根据所确定的制作样板墙所在具体位置及施工图选择施工方案，具体情况视现场状况而定。

（4）样板墙的视察及验收
保证在得到业主及建筑师批准后完成样板墙并组织业主、建筑师、顾问及监理进行视察验收。

如对其效果不满意要求修改，我司将无条件予以配合，直到达到建筑师满意的效果。
