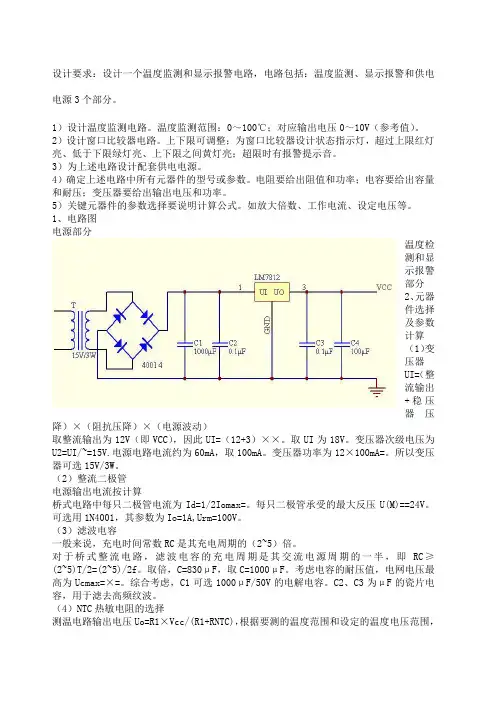

设计要求：设计一个温度监测和显示报警电路，电路包括：温度监测、显示报警和供电电源3个部分。
1）设计温度监测电路。
温度监测范围：0～100℃；对应输出电压0～10V（参考值）。
2）设计窗口比较器电路。
上下限可调整；为窗口比较器设计状态指示灯，超过上限红灯亮、低于下限绿灯亮、上下限之间黄灯亮；超限时有报警提示音。
3）为上述电路设计配套供电电源。
4）确定上述电路中所有元器件的型号或参数。
电阻要给出阻值和功率；电容要给出容量和耐压；变压器要给出输出电压和功率。
5）关键元器件的参数选择要说明计算公式。
如放大倍数、工作电流、设定电压等。
1、电路图电源部分温度检测和显示报警部分2、元器件选择及参数计算（1）变压器UI=（整流输出+稳压器压降）×（阻抗压降）×（电源波动）取整流输出为12V（即VCC），因此UI=（12+3）××。
取UI为18V。
变压器次级电压为U2=UI/~=15V.电源电路电流约为60mA，取100mA。
变压器功率为12×100mA=。
所以变压器可选15V/3W。
（2）整流二极管电源输出电流按计算桥式电路中每只二极管电流为Id=1/2Iomax=。
每只二极管承受的最大反压U(M)==24V。
可选用1N4001，其参数为Io=1A,Urm=100V。
（3）滤波电容一般来说，充电时间常数RC是其充电周期的（2~5）倍。
对于桥式整流电路，滤波电容的充电周期是其交流电源周期的一半，即RC≥(2~5)T/2=(2~5)/2f。
取倍，C=830μF，取C=1000μF。
考虑电容的耐压值，电网电压最高为Ucmax=×=。
综合考虑，C1可选1000μF/50V的电解电容。
C2、C3为μF的瓷片电容，用于滤去高频纹波。
（4）NTC热敏电阻的选择测温电路输出电压Uo=R1×Vcc/(R1+RNTC)，根据要测的温度范围和设定的温度电压范围，选择合适的R1的值。

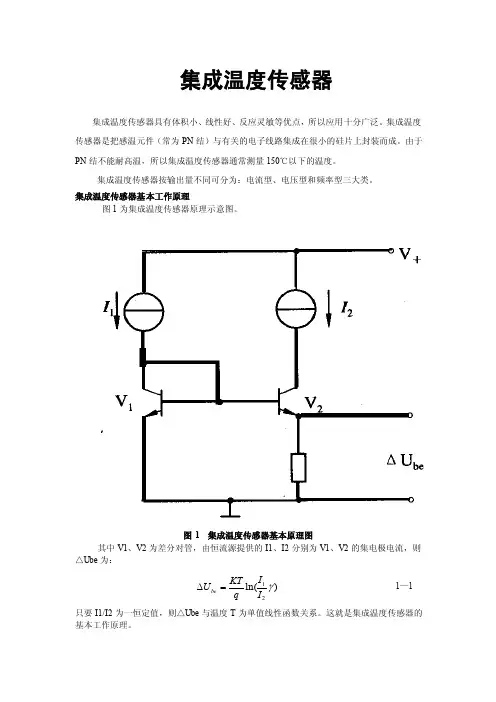

集成温度传感器集成温度传感器具有体积小、线性好、反应灵敏等优点，所以应用十分广泛。
集成温度传感器是把感温元件（常为PN 结）与有关的电子线路集成在很小的硅片上封装而成。
由于PN 结不能耐高温，所以集成温度传感器通常测量150℃以下的温度。
集成温度传感器按输出量不同可分为：电流型、电压型和频率型三大类。
集成温度传感器基本工作原理图1为集成温度传感器原理示意图。
图1 集成温度传感器基本原理图其中V1、V2为差分对管，由恒流源提供的I1、I2分别为V1、V2的集电极电流，则△Ube 为：1—1只要I1/I2为一恒定值，则△Ube 与温度T 为单值线性函数关系。
这就是集成温度传感器的基本工作原理。
)ln(21γII q KTU be=∆电压输出型集成温度传感器图2所示电路为电压输出型温度传感器。
图2电压输出型原理电路图V1、V2为差分对管，调节电阻R1，可使I1=I2，当对管V1、V2的β值大于等于1时，电路输出电压UO 为：由此可得:R1、R2不变则U0与T 成线性关系。
若R1=940Ω，R2=30K Ω，γ=37，则电路输出温度系数为10mV/K 。
电流输出型集成温度传感器 如图3所示:21220R R U R I U be∆==γln 210qKTR R U U be ==∆图3 电流输出型原理电路图对管V1、V2作为恒流源负载，V3、V4作为感温元件，V3、V4发射结面积之比为γ，此时电流源总电流IT 为：当R 、γ为恒定量时,IT 与T 成线性关系。
若R=358Ω，γ=8，则电路输出温度系数为1μA/K 。
集成温度传感器应用举例1.AD590集成温度传感器应用电路γln 2221qRKTR U I I be T =∆==图2-31 简单测温电路集成温度传感器用于热电偶参考端的补偿电路如图2-32所示，AD590应与热电偶参考端处于同一温度下。
图2-32 热电偶参考端补偿电路2.LM334集成温度传感器应用电路LM334是三端电流输出型温度传感器，其输出电流对于环境温度为线性变化。
设计一个温度监测和显示报警电路温度监测和显示报警电路是一种用于监测环境温度并在超出设定温度范围时发出声音或光提示的电路。
它广泛应用于各种需要对温度进行实时监测和控制的场合，例如工业生产、仓储管道、实验室等。
下面，我将详细介绍一个基于温度传感器、控制IC和蜂鸣器的温度监测和显示报警电路的设计方案。
设计材料准备：1.温度传感器（例如DS18B20）2.控制IC（例如LM35）3.蜂鸣器4.面包板5.连接线6.电阻7.LED电路连接：1.将温度传感器的三个引脚（VCC、GND、DATA）分别连接到面包板上的电源模块（+5V、GND）和数字引脚上。
2.将控制IC的电源引脚（VCC、GND）连接到面包板的电源模块上。
3.将蜂鸣器的两个引脚连接到面包板的数字引脚上。
4.将LM35的输出引脚连接到面包板的模拟引脚上。
5.将一个电阻连接到LED的负极，再将另一端连接到面包板上的数字引脚上。
电路原理：1.温度传感器和控制IC共同组成了温度检测模块。
温度传感器负责检测环境温度，并将温度值以数字信号传递给控制IC。
2.控制IC负责接收温度传感器的数据，并将其转换为模拟信号，通过模拟引脚输出。
3.模拟信号经过一个电阻划定电流范围，并将电流传递给LED，控制LED的亮度，实现温度的可视化显示。
4.如果温度超出设定的范围，控制IC将通过数字引脚控制蜂鸣器发出声音报警。
电路设计思路：1.首先，根据具体需求确定温度报警的上限和下限。
2.将温度传感器的引脚连接到面包板上。
3.根据温度传感器的规格书和控制IC的数据手册，确定它们的使用电压范围。
4.根据温度传感器和控制IC的电压需求，选择适当的电源模块供电。
5. 连接电路后，利用Arduino等开发板进行代码编写，实现温度的实时监测。
6.编写代码，让控制IC判断当前环境温度是否超出设定的温度范围。
7.根据超出设定温度范围与否的判断结果，控制蜂鸣器的状态。
在设计和搭建电路时需要注意的一些问题：1.确保连接的准确性，例如正确连接传感器的引脚。

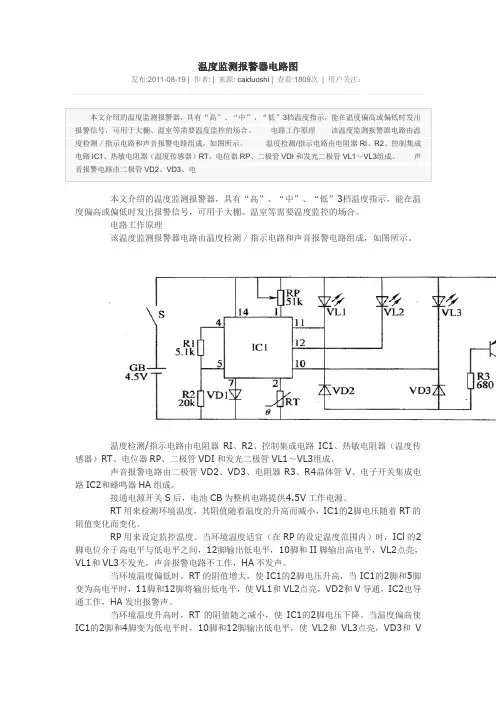

温度监测报警器电路图发布:2011-08-19 | 作者: | 来源: caiduoshi | 查看:1809次| 用户关注：本文介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。
电路工作原理该温度监测报警器电路由温度检测／指示电路和声音报警电路组成，如图所示。
温度检测/指示电路由电阻器RI、R2、控制集成电路IC1、热敏电阻器（温度传感器）RT、电位器RP、二极管VDI和发光二极管VL1～VL3组成。
声音报警电路由二极管VD2、VD3、电本文介绍的温度监测报警器，具有“高”、“中”、“低”3档温度指示，能在温度偏高或偏低时发出报警信号，可用于大棚、温室等需要温度监控的场合。
电路工作原理该温度监测报警器电路由温度检测／指示电路和声音报警电路组成，如图所示。
温度检测/指示电路由电阻器RI、R2、控制集成电路IC1、热敏电阻器（温度传感器）RT、电位器RP、二极管VDI和发光二极管VL1～VL3组成。
声音报警电路由二极管VD2、VD3、电阻器R3、R4晶体管V、电子开关集成电路IC2和蜂鸣器HA组成。
接通电源开关S后，电池CB为整机电路提供4.5V工作电源。
RT用来检测环境温度，其阻值随着温度的升高而减小，IC1的2脚电压随着RT的阻值变化而变化。
RP用来设定监控温度。
当环境温度适宜（在RP的设定温度范围内）时，ICl的2脚电位介于高电平与低电平之间，12脚输出低电平，10脚和II脚输出高电平，VL2点亮，VL1和VL3不发光，声音报警电路不工作，HA不发声。
当环境温度偏低时，RT的阻值增大，使IC1的2脚电压升高，当IC1的2脚和5脚变为高电平时，11脚和12脚将输出低电平，使VL1和VL2点亮，VD2和V导通，IC2也导通工作，HA发出报警声。
当环境温度升高时，RT的阻值随之减小，使IC1的2脚电压下降。
当温度偏高使IC1的2脚和4脚变为低电平时，10脚和12脚输出低电平，使VL2和VL3点亮，VD3和V导通，IC2也导通工作，HA发出报警声。
一款人体感应开关电路图一款人体感应开关电路图笔者手头有一个人体感应开关，它采用了专用感应集成电路ＨＴ７６１０Ｂ，外围电路简洁，性能颇佳，可靠性高，现介绍如下：根据实物绘出的电路见图。
当开关ＳＷ置于“自动”位置时，ＲＥ－２００Ｂ将感应到的人体释放的红外线转换成微弱的电信号送至ＨＴ７６１０Ｂ的{11}脚，经内部二级放大和阻容选频网络选频后，在{20}脚输出０．３～３Ｈｚ的交变信号，当此信号幅度大于２Ｖ时，{2}脚就会输出一个与交流电源电压同步的方波电压，驱动双向可控硅过零触发导通，点亮电灯。
ＶＲ１为延迟时间调节电位器，灯点亮后，延迟熄灯时间可在８秒至６分钟之间任意调节；ＶＲ２为亮暗起控调节电位器，可以调节在白天和夜晚之间的任一亮度时起控，此时电灯点亮。
亦脚（ＶＤＤ端）设计的点灯阈值电压为８Ｖ，亦脚电压低于８Ｖ灯不能点亮，只有高于８Ｖ灯才能点亮。
1.红外测温仪前置放大电路2.热释电红外传感器热释电红外传感器是最常用的红外检测器之一，其工作原理是利用热释电效应，即在钛酸钡一类晶体上、下表面设置电极，在上表面加以黑色膜，若有红外线间歇地照射，其表面温度上升△T，其晶体内部的原子排列将产生变化，引起自发极化电荷，在上下电极之间产生电压△U。
常用的热释电红外线光敏元件的材料有陶瓷氧化物和压电晶体，例如，钛酸钡、钽酸锂、硫酸三甘肽及钛铅酸铅等。
热释电红外传感器的电路图、外形图如下图所示。
热释电红外温度传感器的特点是反应速度快、灵敏度高、准确度高、测量范围广、使用方便，尤其非接触式测量使红外温度传感器和以红外传感器为核心的红外测温模块、红外测温仪在工业现场、国防建设、科学研究等领域得以广泛应用。
主要应用于铁路、车辆、石油化工、食品、医药、塑料、橡胶、纺织、造纸、电力等行业的温度测量、温度检测、设备故障的诊断。
特别适用于高温和危险场合的远距离测温。
一、人体感应开关该电路广泛应用于防盗报警器、自动门、自动风扇、展览会及旅游景点的自动解说系统、楼梯及教室照明灯的控制等产品中。

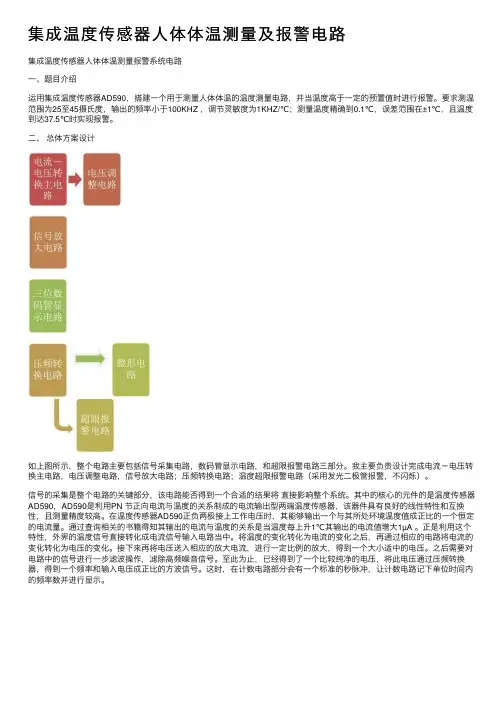

集成温度传感器⼈体体温测量及报警电路集成温度传感器⼈体体温测量报警系统电路⼀、题⽬介绍运⽤集成温度传感器AD590，搭建⼀个⽤于测量⼈体体温的温度测量电路，并当温度⾼于⼀定的预置值时进⾏报警。
要求测温范围为25⾄45摄⽒度，输出的频率⼩于100KHZ ，调节灵敏度为1KHZ/℃；测量温度精确到0.1℃，误差范围在±1℃，且温度到达37.5℃时实现报警。
⼆、总体⽅案设计如上图所⽰，整个电路主要包括信号采集电路，数码管显⽰电路，和超限报警电路三部分。
我主要负责设计完成电流－电压转换主电路，电压调整电路，信号放⼤电路；压频转换电路；温度超限报警电路（采⽤发光⼆极管报警，不闪烁）。
信号的采集是整个电路的关键部分，该电路能否得到⼀个合适的结果将直接影响整个系统。
其中的核⼼的元件的是温度传感器AD590，AD590是利⽤PN 节正向电流与温度的关系制成的电流输出型两端温度传感器，该器件具有良好的线性特性和互换性，且测量精度较⾼。
在温度传感器AD590正负两极接上⼯作电压时，其能够输出⼀个与其所处环境温度值成正⽐的⼀个恒定的电流量。
通过查询相关的书籍得知其输出的电流与温度的关系是当温度每上升1℃其输出的电流值增⼤1µA 。
正是利⽤这个特性，外界的温度信号直接转化成电流信号输⼊电路当中。
将温度的变化转化为电流的变化之后，再通过相应的电路将电流的变化转化为电压的变化。
接下来再将电压送⼊相应的放⼤电流，进⾏⼀定⽐例的放⼤，得到⼀个⼤⼩适中的电压。
之后需要对电路中的信号进⾏⼀步滤波操作，滤除⾼频噪⾳信号。
⾄此为⽌，已经得到了⼀个⽐较纯净的电压，将此电压通过压频转换器，得到⼀个频率和输⼊电压成正⽐的⽅波信号。
这时，在计数电路部分会有⼀个标准的秒脉冲，让计数电路记下单位时间内的频率数并进⾏显⽰。
三、具体内容（电路、流程等）在电路设计中，我主要负责设计完成电流－电压转换主电路，电压调整电路，信号放⼤电路；压频转换电路；温度超限报警电路（采⽤发光⼆极管报警，不闪烁）。

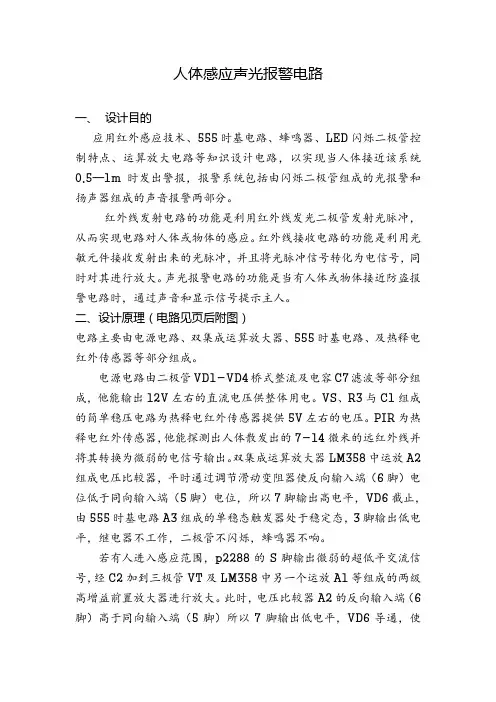

人体感应声光报警电路一、设计目的应用红外感应技术、555时基电路、蜂鸣器、LED闪烁二极管控制特点、运算放大电路等知识设计电路，以实现当人体接近该系统0.5—1m时发出警报，报警系统包括由闪烁二极管组成的光报警和扬声器组成的声音报警两部分。
红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人体或物体的感应。
红外线接收电路的功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。
声光报警电路的功能是当有人体或物体接近防盗报警电路时，通过声音和显示信号提示主人。
二、设计原理（电路见页后附图）电路主要由电源电路、双集成运算放大器、555时基电路、及热释电红外传感器等部分组成。
电源电路由二极管VD1-VD4桥式整流及电容C7滤波等部分组成，他能输出12V左右的直流电压供整体用电。
VS、R3与C1组成的简单稳压电路为热释电红外传感器提供5V左右的电压。
PIR为热释电红外传感器，他能探测出人体散发出的7-14微米的远红外线并将其转换为微弱的电信号输出。
双集成运算放大器LM358中运放A2组成电压比较器，平时通过调节滑动变阻器使反向输入端（6脚）电位低于同向输入端（5脚）电位，所以7脚输出高电平，VD6截止，由555时基电路A3组成的单稳态触发器处于稳定态，3脚输出低电平，继电器不工作，二极管不闪烁，蜂鸣器不响。
若有人进入感应范围，p2288的S脚输出微弱的超低平交流信号，经C2加到三极管VT及LM358中另一个运放A1等组成的两级高增益前置放大器进行放大。
此时，电压比较器A2的反向输入端（6脚）高于同向输入端（5脚）所以7脚输出低电平，VD6导通，使A3构成的单稳态触发器翻转置为暂态，3脚出高电平，K得电吸和，其常触点k1闭合，二极管闪烁，蜂鸣器发声。
A3的暂态时间由RP2、C5的值决定，调节RP2可以改变蜂鸣器和二级管报警的持续时间，暂态过后，A3恢复稳态，3脚输出低电平，K释放，报警声光信号中止。
目录摘要 (1)一设计任务和要求 (1)1.1 设计目的 (1)1.2 设计任务 (1)1.3 设计要求 (2)二设计的方案的选择与论证 (2)2.1 设计原理 (2)2.2 方案设计 (3)2.2.1 可行方案 (3)2.2.2 方案的讨论与选择 (5)2.3 选定方案的论证 (5)2.3.1 选定温度传感器的论证 (5)2.3.2 选定运算放大器的论证 (6)2.3.3 选定继电器的论证 (6)三电路设计计算及分析 (7)3.1 温度检测元件电路 (7)3.1.1 电路结构及工作原理 (7)3.1.2 元器件的选择和计算 (8)3.2 比较显示电路 (10)3.2.1 电路图及工作原理 (10)3.2.2 元器件的选择和计算 (11)3.3 温度控制电路 (12)3.3.1 电路结构及工作原理 (12)3.3.2 元器件的选择和计算 (13)3.4 电源单元电路 (14)3.4.1 电路结构及工作原理 (14)3.4.2 元器件的选择和计算 (15)3.5 整体电路图 (16)3.6 PCB平面图 (16)四电子电路的焊接 (17)4.1 焊接的基本条件 (17)4.2 焊接的步骤 (18)4.3 焊接的要点 (19)五总结及心得 (19)附录 (20)参考文献 (22)摘要水温监测控制报警电路是采用热敏电阻作为温度传感器,由温度的变化而引起电压的变化，再利用比较运算放大器与设置的温度值对应的电压进行比较，输出高或低电平从而对控制对象即加热器和报警电路进行控制。
其电路可分为三大部分：测温电路，比较/显示电路，控制电路。
关键词：测温显示窗口比较器一设计任务和要求1.1 设计目的（1）掌握温度控制电路工作原理。
学校温度信号采集方法。
（2）熟悉集成运放的使用方法和模拟信号的一般处理方法。
熟悉比较器的使用方法。
（3）熟悉继电器和发光二极管的使用。
（4）熟悉Protel软件的使用。
1.2 设计任务设计一个水温监测控制报警电路，以铂电阻Pt100作为温度传感器监测容器内水的温度，用检测到的温度信号控制加热器的开关，将水温控制在一定的范围之内，具体要求如下：（1）当水温小于50。

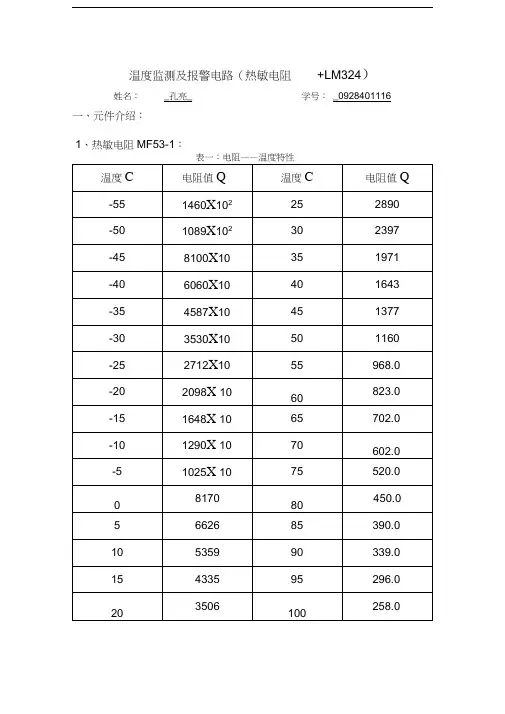

温度监测及报警电路（热敏电阻+LM324）姓名：_孔亮_ 学号：_0928401116一、元件介绍：1、热敏电阻MF53-1：2、LM324LM324是四运放集成电路，它采用14脚双列直插塑料封装，Im324原理图如 图所示。
它的内部包含四组形式完全相同的运算放大器， 除电源共用外，四组运 放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“ +”、“- ”为两个信号输入端，“ V+”、“V -”为正、负电源端，“ Vo”为输 出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端 Vo 的信号 与该输入端的相位相反；Vi+ （ +）为同相输入端，表示运放输出端 Vo 的信号与 该输入端的相位相同。
Im324引脚图见图2。
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用, 价格低廉等优点，因此被广泛应用在各种电路中。
3、LED 发光二极管LED （Light-Emitti ng-Diode 中文意思为发光二极管，是一种能够将电能转化为可见光的半导体，它改变了白炽灯钨丝发光与节能灯三基色粉发光的原理， 而采用电场发光。
据分析，LED 的特点非常明显，寿命长、光效高、无辐射与低 功耗。
LED 的光谱几乎全部集中于可见光频段， 其发光效率可超过150lm/W （2010 年）。
一般LED 工作时，加10mA 足以使之正常工作，故电阻值为 Vo/10mA 即为 外加电阻的值，如+5V 的电压下可以使用500欧姆的电阻。
二、设计原理：检测电路采用热敏电阻RT （MF53-1）作为测温元件；采用LM324（乍比较电路; 用发光二极管实现自动报警。
报警分三级：温度＞20°C, —个灯亮； 温度＞40°C,二个灯亮； 温度＞60°C,三个灯亮。
1]V- LM324V+[L1 2T J 4；6 •14 13 12 11 109 8三、MUItisim 仿真:仿真电路设计图说明：该仿真电路图以5k Q的电位器模拟热敏电阻MF5—1在不同温度下的阻值，并利用分压电路将不同温度下热敏电阻下方的电位送入LM324与事先计算好的电位进行比较，当其电位大于事先计算好的电位时，运放输出高电平，点亮LED达到报警的效果。
集成温度传感器概述温度传感器是一种广泛应用于各个领域的传感器，可以测量环境中的温度，并将其转化为与温度成比例的电信号。
集成温度传感器是一种特殊的温度传感器，它集成了传感器和相关电路在一个芯片中，具有体积小、功耗低、响应速度快等优势，被广泛应用于物联网、医疗设备、家电等领域。
工作原理集成温度传感器的工作原理主要基于温度对电阻的影响。
常见的集成温度传感器主要有PT100、PT1000、NTC等类型，它们的工作原理略有不同。
PT100/PT1000PT100/PT1000型温度传感器是基于铂电阻温度系数的一种温度传感器。
铂电阻的电阻值受温度的影响较小且稳定性好，因此被广泛用于温度测量。
PT100代表了电阻在0℃时的值为100欧姆，PT1000代表了电阻在0℃时的值为1000欧姆。
这种类型的传感器通过测量电阻值的变化来计算温度。
NTCNTC（Negative Temperature Coefficient）热敏电阻的电阻值随温度的升高而降低。
随着温度的升高，电阻值的变化比较大，因此可以准确测量温度。
NTC的温度传感器常被用于低温和中温的应用中。
优势和应用相比传统的离散式温度传感器，集成温度传感器具有如下优势：1.体积小：集成温度传感器将传感器和相关电路集成在一个小芯片中，因此体积较小，方便安装和布局。
2.功耗低：由于集成了相关电路，在工作时功耗相对较低，适用于电池供电等场景。
3.响应速度快：集成温度传感器响应速度快，可以快速获得温度的变化。
4.精度高：由于被集成在芯片中，传感器和电路之间的匹配更加精确，可以提供更高的测量精度。
集成温度传感器在以下领域得到广泛应用：•物联网：集成温度传感器可以与其他设备进行数据交互，实现智能家居、智能工厂等场景的温度监测和控制。
•医疗设备：温度是医疗设备中重要的监测参数，集成温度传感器可以用于体温计、温控设备等医疗设备中。
•家电：集成温度传感器可以用于电热水壶、空调等家电产品中，实现自动控制和温度调节。
随着现代信息技术的飞速发展和传统工业的逐步改造，温度自动检测和显示功能在很多领域得到广泛应用。
人们在温度检测的准确度、便捷性和快速等方面有着越来越高的要求。
而传统的温度传感器已经不能满足人们的需求，其渐渐被新型的温度传感器所代替。
本文设计了一个温度检测报警器电路。
采用单片机AT89C51和温度传感器DS18B20组成温度自动测控系统，可根据实际需要任意设定温度值，并进行报警和处理,通过LM016L显示温度。
本文是从测温电路、主控电路、报警电路以及驱动电路等几个方面来设计的。
该器件可直接向单片机传输数字信号，便于单片机处理及控制。
另外，还能直接采用测温器件测量温度,从而简化数据传输与处理过程。
此设计的优点主要体现在可操作性强，结构简单，拥有很大的扩展空间等。
关键词：AT89C51；DS18B20；LM016L；报警电路With the rapid development of modern information technology and traditional industrial transformation,the system of temperature automatic measurement and display system is widely used in many fields.people have a rising demand in temperature measurement accuracy,convenient, and velocity.Traditional temperature sensors have been unable to meet the people's demands,and have gradually been replaced by new-type temperature sensors.This article designs a temperature detection circuit,using a micro-controller AT89C51 and temperature sensor DS18B20,which composes temperature automatic control system,and temperature values can be setted according to the actual need and be controlled in time,then display temperature through LM016L.This design analysis the function in several parts,like temperature measurement circuit,control circuits,alarm circuits,driver circuit and so on.The device can directly transfer digital signal to the single-chip and make it convenient to process and control.In addition,it can also directly measure temperature with temperature measurement device,then largely simplify data transmission and process.The advantage of this design are mainly reflected in the stronger maneuverability,simple structure and larger room for expansion.Keywords:AT89C51;DS18B20;LM016L;alarming circuit目录第一章绪论 (1)1.1 选题的背景 (1)1.2 选题的目的及意义 (1)1.3 论文结构 (2)第二章设计的整体方案 (3)2.1 设计的主要内容 (3)2.2 设计性能要求 (3)第三章模块设计和器件的选择 (4)3.1 单片机的选择 (4)3.2 温度采集模块设计 (8)3.3 温度显示模块设计 (15)3.4直流电机驱动模块 (19)第四章系统电路设计 (21)4.1 主电路程序 (21)4.2 晶振复位电路 (21)4.3 温度采集电路 (24)4.4 按键电路 (26)4.5驱动电路 (26)4.6 报警电路 (27)4.7 电源电路 (28)第五章软件仿真 (30)5.1 软件介绍 (30)5.2 仿真过程 (30)第六章体会与展望 (34)6.1 设计总结 (34)6.2 设计前景 (34)附录A 系统总图 (36)附录B 系统程序 (37)参考文献 (53)外文资料 (65)致谢 (73)第一章绪论1.1 选题的背景随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的。
AD590测温电路作者：admin 来源：本站原创发布时间：2008-3-13 21:26:13 [收藏] [评论]AD590测温电路,AD590 是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下：1、流过器件的电流（mA）等于器件所处环境的热力学温度（开尔文）度数2、AD590 的测温范围为-55℃～+150℃。
3、AD590 的电源电压范围为4V～30V。
电源电压可在4V~6V范围变化，电流T I变化1mA，相当于温度变化1K。
AD590 可以承受44V 正向电压和20V 反向电压，因而器件反接也不会被损坏。
4、输出电阻为710M。
AD590的功能及特性AD590是电流型温度传感器，通过对电流的测量可得到所需要的温度值。
根据特性分挡，AD590的后缀以I，J，K，L，M表示。
AD590L，AD590M一般用于精密温度测量电路，其电路外形如图1所示，它采用金属壳3脚封装，其中1脚为电源正端V＋；2脚为电流输出端I0；3脚为管壳，一般不用。
集成温度传感器的电路符号如图2所示。
AD590的主特性参数如下：工作电压：4～30V；工作温度：－55～＋150℃；保存温度：－65～＋175℃；正向电压：＋44V；反向电压：－20V；焊接温度（10秒）：300℃；灵敏度：1μA／K。
2 AD590的工作原理在被测温度一定时，AD590相当于一个恒流源，把它和5～30V的直流电源相连，并在输出端串接一个1kΩ的恒值电阻，那么，此电阻上流过的电流将和被测温度成正比，此时电阻两端将会有1mV／K的电压信号。
其基本电路如图3所示。
图3是利用ΔU BE特性的集成PN结传感器的感温部分核心电路。
其中T1、T2起恒流作用，可用于使左右两支路的集电极电流I1和I2相等；T3、T4是感温用的晶体管，两个管的材质和工艺完全相同，但T3实质上是由n个晶体管并联而成，因而其结面积是T4的n倍。
T3和T4的发射结电压U BE3和U BE4经反极性串联后加在电阻R上，所以R上端电压为ΔU BE。
1绪论1.1 设计背景在二十一世纪，随着科技的发展，电脑越来越普及，电脑几乎进入了所有的行业，扮演着举足轻重的角色。
它已经成为当今社会得以正常运行不可缺少的工具，电脑在现代人的生活中占据着如此重要的地位，人们对电脑的依赖性如此之高，真不敢想象，没有了电脑生活会变成什么样子。
然而，在我们使用电脑的同时，也产生很多让我们担忧的问题，其中最令人头疼的一个问题就是电脑显卡问题，很多人每天都是长时间开启着电脑，电脑运转的同时其内部也产生大量的热量，因此，显卡的温度就会升高，如果没有好的散热装置，显卡就可能会被损坏。
所以，电脑中拥有一个显卡温度检测系统是保障电脑安全的必备条件。
如果我们做出一个显卡温度检测系统并且时时监测着，并在电脑有安全隐患的时候给予我们警告，那么我们就能够及时保护好我们的电脑。
本次课程设计就是基于此来设计一个简单的温度检测及报警电路，通过简单的运算放大器和热敏电阻来实现温度的检测，并在电路中加入一个蜂鸣器来实现温度报警。
1．2 运算放大器LM358简介LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358·图1-1特性(Features):· 内部频率补偿· 直流电压增益高(约100dB)单位增益频带宽(约1MHz· 电源电压范围宽：单电源(3—30V)；双电源(±1.5 一±15V)· 低功耗电流，适合于电池供电· 低输入偏流· 低输入失调电压和失调电流· 共模输入电压范围宽，包括接地· 差模输入电压范围宽，等于电源电压范围· 输出电压摆幅大(0 至Vcc-1.5V)LM358运用：红外线探测报警器该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
温度检测报警器电路图 本⽂介绍的温度检测报警器，采⽤电热点温度计和⾳效集成电路等制作⽽成，其特点是电路简单实⽤，既可作为超温报警器使⽤，也可作为⽋温报警器使⽤。
电路⼯作原理 该温度检测报警器电路由温度检测控制电路和声光报警电路组成，如图所⽰。
传输⽂件进⾏ [薄膜开关] 打样 温度检测控制电路由电热点温度计Q、电阻器RI和超温检测／⽋温检测选择开关S1（S1－l、Sl－2）组成。
声光报警电路由电容器Cl、C2、电阻器R2、⾳效集成电路IC、晶体管V、扬声器BL和发光⼆极管VL组成。
将S1置于“1”位置时，报警器作为超温报警器。
在受控温度低于Q的设定温度时，Q的电热触头处于断开状态，IC不⼯作，BL不发声，VL不发光。
当受控温度超过Q的设定温度时，Q的电热触头接通，IC受触发⽽⼯作，其OUT端输出的⾳效电信号经Ⅴ放⼤后，驱动BI，发出报警声，同时VL闪烁发光。
将S1置于“2”位置时，报警器作为⽋温报警器，在受控温度⾼于Q的设定温度时，Q的电热触头处于接通状态，IC不⼯作，BL不发声，VL不发光。
当受控温度低于Q的设定温度时，Q的电热触头断开，IC因TRIG端变为⾼电平⽽触发⼯作，BL发出报警声，VL闪烁发光。
元器件选择 R1和R2均选⽤I/4W⾦属膜电阻器。
CI选⽤独⽯电容器或涤纶电容器；C2选⽤耐压值为10V的铝电解电容器。
VI，选⽤￠5mm的红⾊⾼亮度发光⼆极管。
V选⽤59013或C8050型硅NPN晶体管。
IC选⽤KD9561或KD9562型⾳效集成电路。
BL选⽤0.25W、8Ω的电动式扬声器。
51选⽤双极双位转换开关；52选⽤单极拨动式开关。
Q选⽤WXG-1lt型可调式电热点温度计。
欢迎转载，信息维库电⼦市场⽹（）1次。
人体感应模块电路原理人体感应模块电路原理是指通过电路设计和信号处理，实现对人体热量辐射的感应和响应。
该模块主要由红外传感器、信号放大器、信号处理电路和输出控制电路组成。
首先，红外传感器是人体感应的核心部件，它能够感应到人体发出的热量辐射。
红外传感器一般采用双元素热释电探测器，其基本结构为双元素热电偶、滤波器、光学系统等。
当有人体靠近传感器时，体温产生的热量会通过传感器的光学系统输入到热电偶上，通过光电效应使得热电偶正负极产生电压差，这个差值就代表了人体的热能。
其次，信号放大器用于放大红外传感器输出的微弱电压信号，以便后续的信号处理。
由于红外传感器的输出信号微弱，需要经过放大才能满足后续电路对信号的要求。
信号放大器一般采用差分放大电路或运算放大器进行信号放大，并通过对放大倍数和增益进行调节，使得输出信号达到最佳效果。
然后，信号处理电路对放大后的信号进行处理，以便将感应到的人体热量辐射与其他信号进行区分，并且提供可靠的输出信号。
信号处理电路一般采用滤波、增益调节、幅度检测等技术，通过滤除杂散噪声、调整信号幅度，使得输出信号更加稳定和可靠。
同时，通过设置阈值，可以对信号进行判断，只有当感应到的人体热量超过设定阈值时，才会触发输出信号。
最后，输出控制电路根据信号处理电路的输出信号，对需要控制的设备进行控制。
输出控制电路一般包括继电器、触发器、可控硅等，可以通过控制继电器的开关状态、改变触发器的状态或是改变可控硅电流的通断来实现对设备的开关控制。
综上所述，人体感应模块电路原理是通过红外传感器感应人体热量辐射，经过信号放大、信号处理和输出控制等电路的处理，使得最终输出的信号能够准确地判断人体的存在，并且实现对其他设备的准确控制。
这种电路原理被广泛应用于自动灯光、安防、人体数量统计等领域，为我们的生活带来了很大的方便和安全性。
温度检测控制与报警电路原理
温度检测控制与报警电路是一种电子设计方案，用于检测和控制温度，并在达到预设阈值时触发报警信号。
其基本原理如下：
1. 温度传感器：温度传感器是温度检测控制与报警电路的核心部件，用于检测环境温度。
常用的温度传感器有热敏电阻、热电偶、半导体温度传感器等。
2. 示波器：示波器用于观察温度信号的波形，以判断传感器测量是否准确。
示波器通常连接在温度传感器输出信号的前端。
3. 放大器：放大器用于放大传感器输出的微弱信号，增强信号的幅度，以便后续的信号处理和控制。
4. 控制开关：控制开关用于根据温度值控制电路，如触发报警器、控制加热器或制冷器等。
5. 报警器：报警器用于在温度超过预设阈值时发出报警信号，以便及时采取措施。
报警器通常采用声光结合的方式，如蜂鸣器和LED灯等。
温度检测控制与报警电路可应用于许多领域，如智能家居、医疗设备、汽车电子等，为人们提供更加便捷和安全的生活和工作环境。
