干式变压器型号

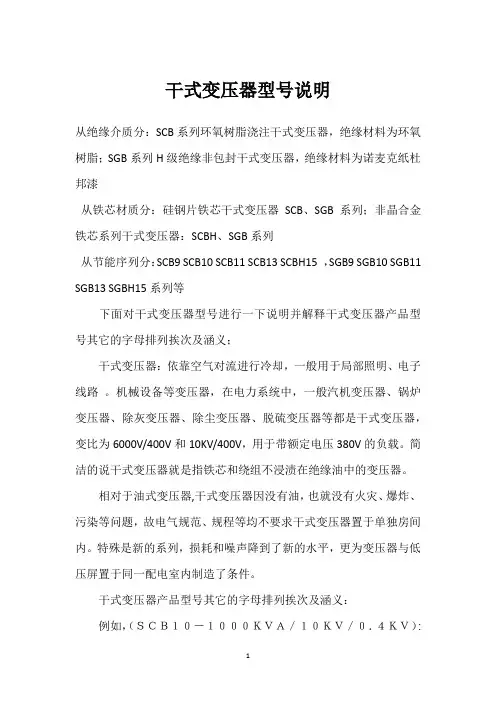

干式变压器型号说明从绝缘介质分：SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂；SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆从铁芯材质分：硅钢片铁芯干式变压器SCB、SGB系列；非晶合金铁芯系列干式变压器：SCBH、SGB系列从节能序列分：SCB9 SCB10 SCB11 SCB13 SCBH15 ，SGB9 SGB10 SGB11 SGB13 SGBH15系列等下面对干式变压器型号进行一下说明并解释干式变压器产品型号其它的字母排列挨次及涵义；干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。

机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。

简洁的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。

特殊是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内制造了条件。

干式变压器产品型号其它的字母排列挨次及涵义：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，假如Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，假如是Ｒ则表示为缠绕式绕组，假如是Ｌ则表示为铝绕组，假如是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

变压器型号及意义
变压器型号是指用英文字母组合与一个或几个数字来表示不同相数、冷却形式、线圈导线材料、调压方式的符号和变压器额定容量、额定电压、额定电流及连接组标组成。

1.干式变压器型号及意义：
例如有台SC(B)-100/10干式变压器由上表可查得该变压器为环氧树脂浇注型干式变压器额定容量100千伏安，额定高压侧电压10千伏（B：箔式线圈）。

额定容量为6千伏安。

例如有台ZSG变压器，由变压器型号表中可查得该变压器为三相（S）干式（G）整流变压器（Z）系列。

560千伏安、高压侧电压10千伏。

如果是干式变压器的型号，目前为SC(B)（环氧树脂型浇注型）、SG(B)（敞开式干变）、SCR(B）（非浇注型包封型）等。

带(B）者为箔式线圈。

变压器型号S11-250 是油浸变压器
scb9-1250/10 三相干式变压器，风冷，额定容量1250KV A，一次侧电压10KV，二次侧电压不清楚，没有标注。

变压器：。

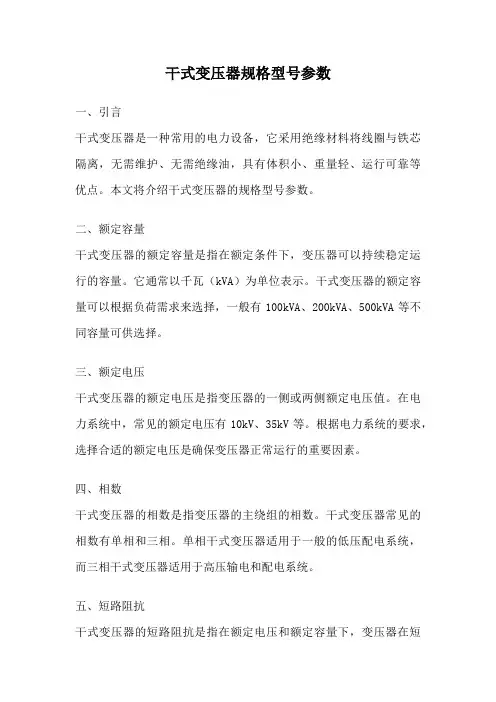

干式变压器规格型号参数一、引言干式变压器是一种常用的电力设备，它采用绝缘材料将线圈与铁芯隔离，无需维护、无需绝缘油，具有体积小、重量轻、运行可靠等优点。

本文将介绍干式变压器的规格型号参数。

二、额定容量干式变压器的额定容量是指在额定条件下，变压器可以持续稳定运行的容量。

它通常以千瓦（kVA）为单位表示。

干式变压器的额定容量可以根据负荷需求来选择，一般有100kVA、200kVA、500kVA等不同容量可供选择。

三、额定电压干式变压器的额定电压是指变压器的一侧或两侧额定电压值。

在电力系统中，常见的额定电压有10kV、35kV等。

根据电力系统的要求，选择合适的额定电压是确保变压器正常运行的重要因素。

四、相数干式变压器的相数是指变压器的主绕组的相数。

干式变压器常见的相数有单相和三相。

单相干式变压器适用于一般的低压配电系统，而三相干式变压器适用于高压输电和配电系统。

五、短路阻抗干式变压器的短路阻抗是指在额定电压和额定容量下，变压器在短路状态下的阻抗。

短路阻抗是评价变压器性能的重要指标之一，它决定了变压器在短路故障时的电流大小。

一般来说，短路阻抗越大，变压器的抗短路能力越强。

六、温升干式变压器的温升是指变压器在额定负荷下，各部件的温度升高与环境温度之差。

温升是评价变压器质量和耐久性的重要指标之一，它直接影响变压器的使用寿命。

一般来说，温升越低，变压器的质量越好。

七、绝缘等级干式变压器的绝缘等级是指变压器绕组和绝缘材料的耐电压能力。

绝缘等级是评价变压器绝缘性能的重要指标之一，它决定了变压器在运行过程中的安全性和可靠性。

常见的绝缘等级有F级、H级等。

八、外壳防护等级干式变压器的外壳防护等级是指变压器外壳的防护等级。

外壳防护等级是评价变压器防护能力的重要指标之一，它决定了变压器在恶劣环境条件下的使用性能。

常见的外壳防护等级有IP00、IP20等。

九、噪音水平干式变压器的噪音水平是指变压器在运行过程中产生的噪音大小。

scb10-1600kva干式变压器国标参数一、引言随着我国电力行业的快速发展，干式变压器在电力系统中的应用越来越广泛。

其中，SCB10-1600kVA干式变压器因其优异的性能和可靠性受到广泛关注。

本文将对SCB10-1600kVA干式变压器的国标参数进行详细解读，以供广大用户参考。

二、SCB10-1600kVA干式变压器国标参数概述1.产品型号及容量SCB10-1600kVA干式变压器，其型号“SCB10”代表干式变压器，容量为1600kVA。

2.设计标准及适用范围该型号干式变压器严格按照GB/T 1094.1-2011《电力变压器》国家标准设计制造，适用于电力、冶金、石化、建筑等领域，满足各类负荷需求。

三、SCB10-1600kVA干式变压器技术参数1.基本参数（1）额定容量：1600kVA（2）额定电压：高压10kV，低压0.4kV（3）频率：50Hz（4）温升：根据GB/T 25462-2010《干式电力变压器》规定，温升限值为10K。

2.绝缘系统（1）绝缘材料：采用优质绝缘材料，如环氧浇注料、硅橡胶等。

（2）绝缘等级：B级绝缘。

（3）绝缘寿命：在正常运行条件下，绝缘系统寿命不小于30年。

3.冷却方式（1）自然风冷：适用于环境温度不超过40℃、海拔不超过1000m的地区。

（2）强制风冷：适用于环境温度较高、负荷较大的场合。

（3）油冷：适用于大容量、高电压的场合。

4.保护装置（1）漏电保护：采用零序电流保护装置。

（2）过载保护：采用反时限过电流保护装置。

（3）短路保护：采用速断保护装置。

（4）温度保护：采用内置温度传感器，实现温度监测及保护。

四、SCB10-1600kVA干式变压器选用指南1.选用原则（1）负荷能力：根据实际负荷需求选择合适的容量。

（2）系统电压：根据电网电压选择相应的额定电压。

（3）环境条件：考虑环境温度、湿度、污染等级等因素。

（4）保护措施：根据用电设备及线路特点选择合适的保护装置。

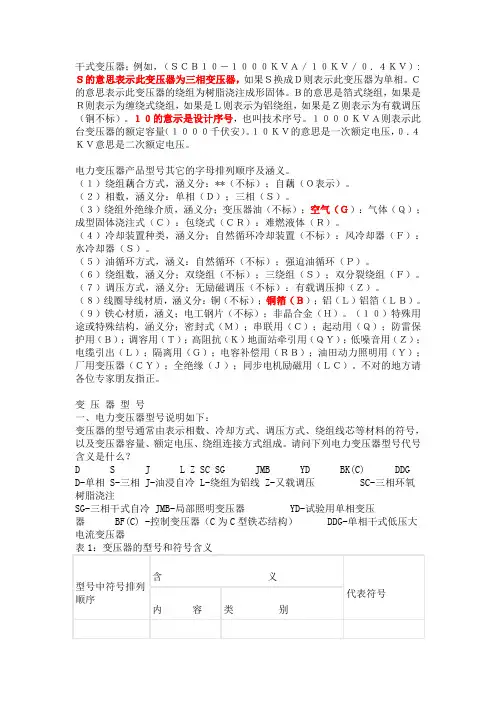

干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

（１）绕组藕合方式，涵义分：**（不标）；自藕（Ｏ表示）。

（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。

（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。

（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。

（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。

（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。

（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。

（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。

（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。

不对的地方请各位专家朋友指正。

变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

请问下列电力变压器型号代号含义是什么？D S J L Z SC SG JMB YD BK(C) DDGD-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷 JMB-局部照明变压器YD-试验用单相变压器 BF(C) -控制变压器（C为C型铁芯结构） DDG-单相干式低压大电流变压器注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。

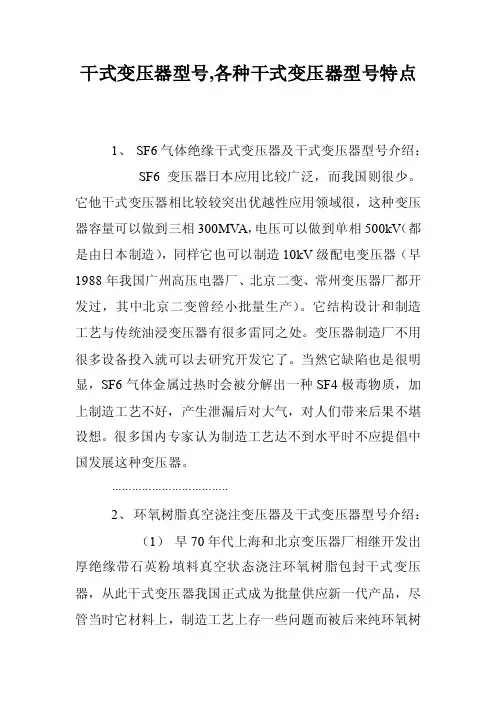

干式变压器型号,各种干式变压器型号特点1、SF6气体绝缘干式变压器及干式变压器型号介绍：SF6变压器日本应用比较广泛，而我国则很少。

它他干式变压器相比较较突出优越性应用领域很，这种变压器容量可以做到三相300MVA，电压可以做到单相500kV（都是由日本制造），同样它也可以制造10kV级配电变压器（早1988年我国广州高压电器厂、北京二变、常州变压器厂都开发过，其中北京二变曾经小批量生产）。

它结构设计和制造工艺与传统油浸变压器有很多雷同之处。

变压器制造厂不用很多设备投入就可以去研究开发它了。

当然它缺陷也是很明显，SF6气体金属过热时会被分解出一种SF4极毒物质，加上制造工艺不好，产生泄漏后对大气，对人们带来后果不堪设想。

很多国内专家认为制造工艺达不到水平时不应提倡中国发展这种变压器。

···································2、环氧树脂真空浇注变压器及干式变压器型号介绍：（1）早70年代上海和北京变压器厂相继开发出厚绝缘带石英粉填料真空状态浇注环氧树脂包封干式变压器，从此干式变压器我国正式成为批量供应新一代产品，尽管当时它材料上，制造工艺上存一些问题而被后来纯环氧树脂薄绝缘技术所替代，但它毕竟为干式变压器开创了一个好开端，推动了我国干式变压器技术发展。

（2）厚绝缘（6mm）难于解决开裂问题，正人们对环氧树脂干式变压器技术产生怀疑时，顺德变压器厂成功从德国引进不带石英填料纯环氧树脂薄绝缘（1-3mm）技术，它出现，使我国干式变压器技术到迅速发展。

SCB11-630kVA/10干式变压器型号及铭牌参数大全解析SCB11-630kVA/10干式变压器型号及铭牌参数大全解析10kV系列干式变压器型号，目前市场上流行的有SCB10、SCB11、SCB12、SCB13四个型号，这四种型号的干式变压器，在结构上没啥区别，区别在于后面的数字不一样。

10、11、12、13这四个数字代表节能序列，也就是干式变压器的空载损耗和负载损耗，数字越大，说明损耗就越小，效率更高，但是价格就会更贵。

而且每种型号的干式变压器也有不同的容量之分，最小额定容量30kVA，最大额定容量3150kVA那么，今天【变压器老袁】主要跟大家讲解一下SCB11-630/10±2*2.5%-0.4干式变压器型号参数大全解析：S：表示此变压器三相C：表示此变压器的绕组是环氧树脂浇注成型B：表示此变压器箔式绕组备注：——（如果是R：表示缠绕式绕组；L：铝绕组；Z：有载调压；）630：表示此变压器的额定容量为630kVA；10：表示此变压器的一次侧（也就是高压侧）额定电压10Kv;±2*2.5%：表示此变压器调压分接开关有5个档位；0.4：表示此变压器的二次侧（也就是低压侧）额定电压0.4Kv;————————————————————————————————SCB11-630kVA/10干式变压器型号及铭牌参数大全解析这个是干式变压器上的铭牌，没有找到SCB11的，我就拿SCB10系列给大家讲解一下吧！1-产品型号：SCB102-标准代号：GB 1094.1-2013 GB 1094.11-2007 GB/T 10228-2015 这些是干式变压器的国家标准编号，说明这台变压器是符合国家标准的；3-额定容量：800kVA4-出厂序号：厂家自己定义，一般都是用时间日期5-绝缘水平：LI75AC35/AC5LI——雷电冲击耐受电压AC——工频耐受电压变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。

我们所说的干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

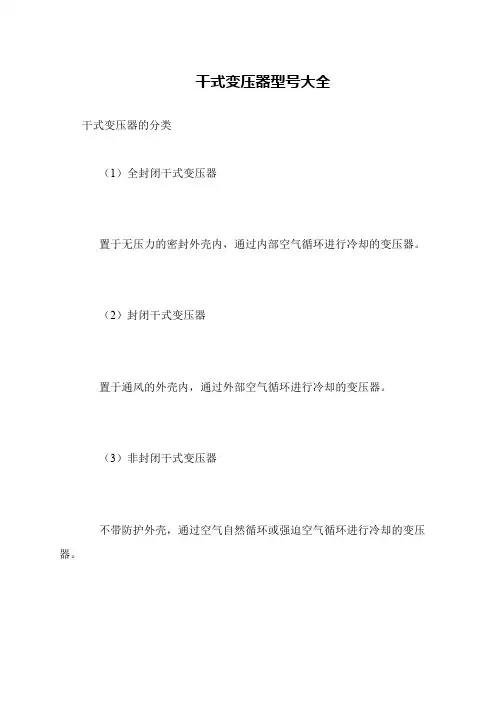

分类(1)全封闭干式变压器：置于无压力的密封外壳内，通过内部空气循环进行冷却的变压器。

(2)封闭干式变压器：置于通风的外壳内，通过外部空气循环进行冷却的变压器。

(3)非封闭干式变压器：不带防护外壳，通过空气自然循环或强迫空气循环进行冷却的变压器。

特点1、高安全性：SG10变压器无可燃性树脂，在使用过程中不助燃，能阻燃，不会爆炸及释放有毒气体、不会对环境、其他设备和人体造成危害，对湿度、灰尘、污染不敏感；运行无局部放电及永无〃龟裂〃的可能。

2、高可靠性：高、低压线圈均选用NOMEX绝缘材料、并经VPl真空加压设备多次浸渍H级无溶剂浸渍漆，并多次高温烘培固化。

产品为H级(180。

C),而主要绝缘材料是C级(220℃),过负荷能力强，有很好的抗短路能力。

在通风良好的情况下，允许过载20%运行。

3、节能环保：产品寿命结束后，钢、铁等材料易回收；所有使用的NoMEX纸燃烧时不会释放有毒物质；其他绝缘材料能降解、不污染环境；产品的损耗低、节能；噪音低、设计灵活。

型号相数外形尺寸（mm）重里（Kg）长宽高BGS-3335028038030 BGS-6340028040035 BGS-10340028040050 BGS-15345030045065BGS-20345030045085BGS-25345035045090BGS-303450350450110 BGS-353550360550120 BGS-403550360550130 BGS-453550400550140 BGS-503550400550150二凯号等修BGS-603600450660常见型号1.从绝缘介质可分为SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂。

SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆。

2、从铁芯材质分：硅钢片铁芯干式变压器SCB,SGB系列。

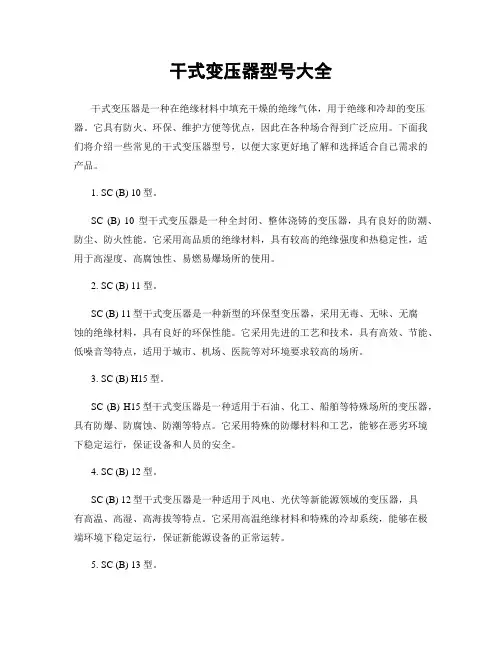

干式变压器型号大全干式变压器是一种在绝缘材料中填充干燥的绝缘气体，用于绝缘和冷却的变压器。

它具有防火、环保、维护方便等优点，因此在各种场合得到广泛应用。

下面我们将介绍一些常见的干式变压器型号，以便大家更好地了解和选择适合自己需求的产品。

1. SC (B) 10型。

SC (B) 10型干式变压器是一种全封闭、整体浇铸的变压器，具有良好的防潮、防尘、防火性能。

它采用高品质的绝缘材料，具有较高的绝缘强度和热稳定性，适用于高湿度、高腐蚀性、易燃易爆场所的使用。

2. SC (B) 11型。

SC (B) 11型干式变压器是一种新型的环保型变压器，采用无毒、无味、无腐蚀的绝缘材料，具有良好的环保性能。

它采用先进的工艺和技术，具有高效、节能、低噪音等特点，适用于城市、机场、医院等对环境要求较高的场所。

3. SC (B) H15型。

SC (B) H15型干式变压器是一种适用于石油、化工、船舶等特殊场所的变压器，具有防爆、防腐蚀、防潮等特点。

它采用特殊的防爆材料和工艺，能够在恶劣环境下稳定运行，保证设备和人员的安全。

4. SC (B) 12型。

SC (B) 12型干式变压器是一种适用于风电、光伏等新能源领域的变压器，具有高温、高湿、高海拔等特点。

它采用高温绝缘材料和特殊的冷却系统，能够在极端环境下稳定运行，保证新能源设备的正常运转。

5. SC (B) 13型。

SC (B) 13型干式变压器是一种适用于城市配电网的变压器，具有小体积、轻重量、低损耗等特点。

它采用先进的设计和制造工艺，能够有效提高配电系统的安全性和可靠性，满足城市用电需求的不断增长。

以上就是一些常见的干式变压器型号，希望对大家有所帮助。

选择合适的干式变压器对于保障设备安全、提高能源利用效率非常重要，希望大家在选购时能够根据自己的实际需求进行综合考虑，选择最适合的产品。

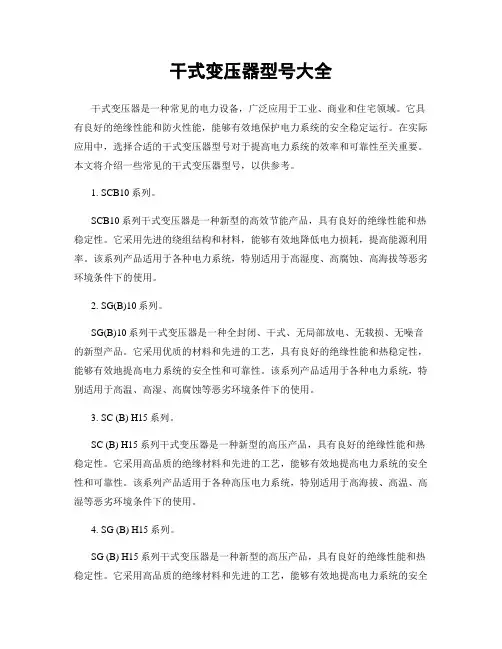

干式变压器型号大全干式变压器是一种常见的电力设备，广泛应用于工业、商业和住宅领域。

它具有良好的绝缘性能和防火性能，能够有效地保护电力系统的安全稳定运行。

在实际应用中，选择合适的干式变压器型号对于提高电力系统的效率和可靠性至关重要。

本文将介绍一些常见的干式变压器型号，以供参考。

1. SCB10系列。

SCB10系列干式变压器是一种新型的高效节能产品，具有良好的绝缘性能和热稳定性。

它采用先进的绕组结构和材料，能够有效地降低电力损耗，提高能源利用率。

该系列产品适用于各种电力系统，特别适用于高湿度、高腐蚀、高海拔等恶劣环境条件下的使用。

2. SG(B)10系列。

SG(B)10系列干式变压器是一种全封闭、干式、无局部放电、无载损、无噪音的新型产品。

它采用优质的材料和先进的工艺，具有良好的绝缘性能和热稳定性，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种电力系统，特别适用于高温、高湿、高腐蚀等恶劣环境条件下的使用。

3. SC (B) H15系列。

SC (B) H15系列干式变压器是一种新型的高压产品，具有良好的绝缘性能和热稳定性。

它采用高品质的绝缘材料和先进的工艺，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种高压电力系统，特别适用于高海拔、高温、高湿等恶劣环境条件下的使用。

4. SG (B) H15系列。

SG (B) H15系列干式变压器是一种新型的高压产品，具有良好的绝缘性能和热稳定性。

它采用高品质的绝缘材料和先进的工艺，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种高压电力系统，特别适用于高海拔、高温、高湿等恶劣环境条件下的使用。

5. SC (B) H15系列。

SC (B) H15系列干式变压器是一种新型的高压产品，具有良好的绝缘性能和热稳定性。

它采用高品质的绝缘材料和先进的工艺，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种高压电力系统，特别适用于高海拔、高温、高湿等恶劣环境条件下的使用。

1000kva干式变压器参数一、概述1000kva干式变压器是一种常用的配电设备，主要用于提供稳定、可靠的电力输出，满足各种工业和商业应用的需求。

本节将详细介绍1000kva干式变压器的参数，包括型号、冷却方式、绝缘类型、频率、额定容量、电压比等。

二、型号与冷却方式1000kva干式变压器的常见型号包括SC(B)10、SC(B)11等。

其冷却方式通常为空气自冷或风冷。

风冷比空气自冷更高效，但成本也更高。

因此，在实际应用中，应根据具体需求和预算来选择合适的冷却方式。

三、绝缘类型与使用环境1000kva干式变压器通常采用干式绝缘系统，具有较高的电气强度和耐热性能。

在高温、高湿度、高海拔等恶劣环境下，干式变压器也能保持良好的性能。

同时，应注意避免在超过额定温度或过载情况下使用干式变压器，以免影响其使用寿命。

四、频率与电压比1000kva干式变压器通常用于交流电系统，其频率为50Hz或60Hz。

电压比（变比）通常根据用户需求和电网标准进行设计。

一般来说，1000kva干式变压器可提供23kV或25kV的输入电压，以及11kV或10.5kV的输出电压。

五、其他参数除了上述主要参数外，1000kva干式变压器还有其他一些重要参数，如空载电流、负载电流、温升等。

这些参数反映了变压器的性能和可靠性，应在实际使用中加以关注。

六、功率因素与谐波抑制1000kva干式变压器通常采用无功功率补偿技术来提高功率因素，降低线路损耗。

同时，采用滤波器可以抑制谐波，提高电网质量。

七、容量与使用寿命1000kva干式变压器的额定容量表示其可以长时间承载的最大功率。

一般来说，干式变压器的使用寿命为20年左右，具体取决于使用环境和保养情况。

在达到使用寿命后，建议进行更换，以确保安全可靠运行。

八、安全与维护使用1000kva干式变压器时，应注意防火、防触电等安全事项。

定期检查变压器的运行状况，及时发现并处理异常情况。

对于绝缘材料、密封状况等关键部位，应定期维护和更换，以保证干式变压器的性能和寿命。

干式变压器节能等级scb10
干式变压器节能等级SCB10是指干式变压器中一种具有较高
节能性能的型号。

其节能性能一般比较高，主要表现在以下几个方面：
1. 低损耗：SCB10型干式变压器采用先进的设计和生产工艺，选用高质量的材料，能够大幅度降低变压器的损耗。

2. 高效率：SCB10型干式变压器在设计上注重降低电磁能耗，同时优化输入和输出电路，提高传输效率，从而达到更加节能的目的。

3. 长寿命：SCB10型干式变压器采用绝缘材料和结构设计，
能够提高变压器的使用寿命，降低维护成本，延长变压器的使用时间。

4. 环境友好：SCB10型干式变压器采用无油、无污染的设计，具有较好的环保性能，能够减少环境污染，提高生态环境的可持续性。

综合上述因素，SCB10型干式变压器具有较高的节能等级，
是一种性能可靠、稳定、经济、环保的产品。
