发动机冷却液温度传感器故障分析

汽车水温传感器的检测与故障分析摘要：本文论述了水温传感器的结构和工作原理、水温传感器的检测、水温传感器的故障分析和相关案例。

关键词：水温传感器；检测；故障分析汽车水温传感器工作性能的好坏对发动机的喷油量有很大影响，进而影响发动机的燃烧性能。

当混合气过浓或过稀时，发动机的燃烧情况变坏，会引起发动机不易启动，运转不平稳，这时应检查水温传感器是否工作正常。

因此，掌握发动机水温传感器的原理与检测方法在汽车检测与故障诊断技术中显得十分重要。

1 水温传感器的结构和工作原理水温传感器内部的核心部件是一个半导体热敏电阻，它具有负温度电阻系数，即水温越高电阻越低，水温越低电阻越高。

在-40时其电阻值约为30kΩ，90度时其电阻值为1KΩ左右。

水温传感器电阻的大小会随着水的温度的变化而变化，那么它也就能够感知水的温度，冷却液的温度首先会引起电阻的变化，继而有引起电路电压的变化，把这个电压信号传给电脑ECU，ECU就可以根据这个电压信号从电脑所存的数据里找到相对应的冷却液的温度。

电脑根据这个温度调整喷油量。

当水温低时，燃油蒸发性差，供给浓的混合气，有利于发动机的冷机启动。

由图1可知水温传感器的两根线与ECU相连接。

其中一根为搭铁线，另一根是传感器的信号线，也是传感器的电源线，所以这根线叫信号和电源线。

水温传感器的信号线和电源线是一根线，共线的原因是发动机ECU内部5V参考电压电路设有分压电阻，因此当接上冷却液温度传感器后，发动机ECU就能根据分压信号判断冷却液冷度传感器与ECU的连接图1 冷却水温却液温度。

2 水温传感器的检测2.1 电阻检测2.1.1 检查电阻点火开关置于OFF位置，拆下冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档测量传感器两端子间的电阻值。

其电阻值与温度的高低成反比。

2.1.2 单件检查电阻拔下冷却水温度传感器接插件，然后从发动机上拆下传感器，将该传感器置于烧杯内的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值。

汽车发动机机油压力报警灯常亮的故障诊断与排除教学设计学习任务汽车发动机冷却液温度报警灯常亮的故障诊断与排除学习目标（见教学设计正文）建议学时10学习任务表述有一辆2006款卡罗拉车，行驶过程中，车主发现仪表盘上却液温度报警灯常亮，因此前来维修。

作为维修技师，你需要对车辆进行维修，排除故障。

一、检查车辆通过客户的表述，技师需要对车辆故障在此检查确认，请检查车辆后完成下表2-1。

表2-1二、收集发动机润滑系统相关信息根据机油压力报警灯常亮，可以初步判断车辆故障可能为润滑系统故障。

请查找资料，完成下面内容。

1.观察图2-1、2-2，完成下面空格。

1. 2.3. 4.5. 6.7. 8.9. 10.11. 12.13. 14.冷却系统的作用是：图2-1 冷却系统示意图图2-2 冷却系统结构图2.请查阅资料，完成下面表格2-2。

表2-2序号元件名称作用1 水泵2 节温器3 膨胀水箱3.根据教材和维修手册，完成下面内容。

（1）水泵水泵的作用：在发动机冷却系统中，在发动机出水口装有一个水泵，通过来带动，把发动机缸体水道内的热水，把泵入。

水泵结构组成、工作原理：图2-3 水泵的结构根据图2-3，完成下面的空格。

1. 2.3. 4.图2-4 水泵工作原理根据图2-4，完成下面空格。

在水泵工作时，叶轮旋转，水泵中的冷却液在的作用下被甩到叶轮，叶轮边缘压力，冷却液被压送至；同时叶轮中心压力，并从吸入冷却液。

（2）冷却液温度传感器结构与工作原理：图2-5 冷却液温度传感器结构根据图2-5，完成下面空格。

1. 2.3. 4.根据图2-6，完成下面空格。

图2-6 冷却液温度传感器原理它安装在发动机缸体水套或冷却液管路中，与接触，用来检测发动机的冷却液。

发动机冷却液温度传感器头部的与冷却液接触，它的内部装有温度系数的热敏电阻。

如下图2-5所示，当发动机冷却液温度逐渐升高时，热敏电阻的阻值将逐渐，相反则增大，结果发动机冷却液温度发生变化时传感器的输出也相应变化，ECU接收冷却液温度传感器传来的信号后，对发动机的喷油时间和点火时间进行修正。

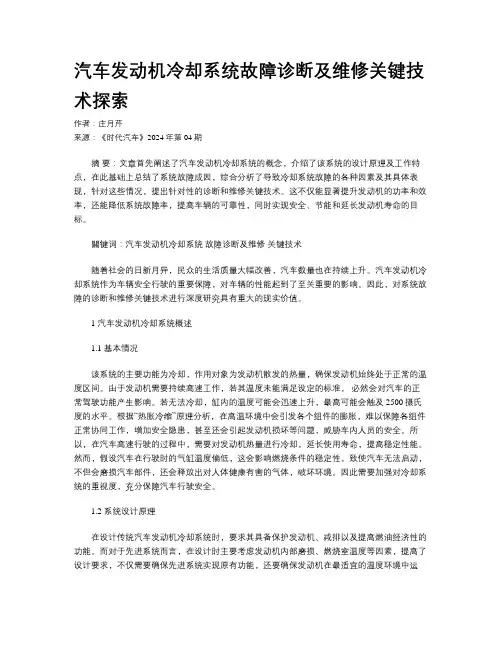

汽车发动机冷却系统故障诊断及维修关键技术探索作者：庄月芹来源：《时代汽车》2024年第04期摘要：文章首先阐述了汽车发动机冷却系统的概念，介绍了该系统的设计原理及工作特点，在此基础上总结了系统故障成因，综合分析了导致冷却系统故障的各种因素及其具体表现，针对这些情况，提出针对性的诊断和维修关键技术。

这不仅能显著提升发动机的功率和效率，还能降低系统故障率，提高车辆的可靠性，同时实现安全、节能和延长发动机寿命的目标。

關键词：汽车发动机冷却系统故障诊断及维修关键技术随着社会的日新月异，民众的生活质量大幅改善，汽车数量也在持续上升。

汽车发动机冷却系统作为车辆安全行驶的重要保障，对车辆的性能起到了至关重要的影响。

因此，对系统故障的诊断和维修关键技术进行深度研究具有重大的现实价值。

1 汽车发动机冷却系统概述1.1 基本情况该系统的主要功能为冷却，作用对象为发动机散发的热量，确保发动机始终处于正常的温度区间。

由于发动机需要持续高速工作，若其温度未能满足设定的标准，必然会对汽车的正常驾驶功能产生影响。

若无法冷却，缸内的温度可能会迅速上升，最高可能会触及2500摄氏度的水平。

根据“热胀冷缩”原理分析，在高温环境中会引发各个组件的膨胀，难以保障各组件正常协同工作，增加安全隐患，甚至还会引起发动机损坏等问题，威胁车内人员的安全。

所以，在汽车高速行驶的过程中，需要对发动机热量进行冷却，延长使用寿命，提高稳定性能。

然而，假设汽车在行驶时的气缸温度偏低，这会影响燃烧条件的稳定性，致使汽车无法启动，不但会磨损汽车部件，还会释放出对人体健康有害的气体，破坏环境。

因此需要加强对冷却系统的重视度，充分保障汽车行驶安全。

1.2 系统设计原理在设计传统汽车发动机冷却系统时，要求其具备保护发动机、减排以及提高燃油经济性的功能。

而对于先进系统而言，在设计时主要考虑发动机内部磨损、燃烧室温度等因素，提高了设计要求，不仅需要确保先进系统实现原有功能，还要确保发动机在最适宜的温度环境中运行，从而显著提升其工作效率。

汽车发动机冷却系统故障诊断与维修摘要：冷却系统是保持发动机在最佳温度下运行的关键。

故障诊断对于有效延长发动机寿命、降低故障率、提高燃油效率、保持发动机在最佳状态下运行非常重要。

随着机器发动机技术的不断进步，冷却系统故障的诊断和维护也在不断更新，系统中引入了大量的智能化技术，极大地提高了故障诊断的及时性和维修的准确性。

本文便是对汽车发动机冷却系统故障的诊断与维修进行技术创新探索。

关键词：汽车发动机；冷却系统；故障诊断及维修近些年来，我国的汽车工业有了很大的发展进步，汽车的数量在不断的增加，这也直接带动了汽车维修需求的增加[1]。

在汽车维修中对发动机冷却系统的故障的诊断以及维修一直都是汽车维修的重点，在汽车运行的过程中发动机的工作状态与温控有很大的关系，由于汽车动力系统内部空间狭小，因此在有限的空间内如何将发动机运行产生的热量有效散发出去是个很大问题，而发动机的散热在很大程度上依赖于冷却系统，一旦冷却系统出现了故障，将导致发动机热量大量聚集，将对发动机的功率输出产生很大的影响，过高的温度还会对机械的传动性能造成影响，因此需要重视发动机冷却系统故障诊断以及维修，以保证汽车运行的稳定性。

1.汽车发动机冷却系统的基本情况汽车发动机冷却系统的作用就是对引擎所存在的热量开展冷却，保证引擎保持在合理的温度范围内。

汽车发动机在高速运行时，如果发动机的温度过高或过低，都会影响到汽车的正常运行。

而且发动机长时间运行，会出现大量的热量，倘若无法对其开展冷却处理，气缸内的温度就会在短时间内升高，温度甚至到达2500℃，正所谓“热涨冷缩”，高温状态下的汽车会造成零部件膨胀，从而无法保证各零部件之间的正常配合，从而增加汽车的安全隐患，严重时还会造成汽车爆炸或高温燃烧，因此，车主的生命财产受到严重的威胁。

所以，汽车在高速运行时，必须要及时对发动机的引擎热量进行冷却，降低引擎的温度，提高发动机的耐久性、可靠性以及动力性。

不过如果汽车在运行过程中，一旦气缸的温度较低，也会造成汽车由于燃烧条件不充分，造成汽车启动困难，加大汽车零部件之间的磨损，释放出不利于人体安全的气体，污染环境，所以，汽车发动机的冷却系统的正常与否，直接影响到汽车的行驶安全，必须要重视冷却系统的安全性和稳定性。

汽车水温高的故障分析作者：黄治来源：《汽车与驾驶维修（维修版）》2018年第08期摘要：文章就汽车水温高的故障诊断技术进行了详细分析。

关键词：水温高;水温传感器;故障诊断中图分类号：U472 文献标识码：A0引言汽车发动机冷却液温度高（水温高）是一种常见的故障现象，如果汽车发动机在工作时仪表盘上的水温指示灯点亮，则说明发动机冷却液温度过高，也就是我们俗称的水温高。

水温过高轻则会导致加速磨损、机油润滑能力下降、油耗增加，重则会导致水箱爆裂、活塞环拉缸、气缸盖、气缸体变形等，对发动机造成永久损害。

1水温传感器的作用及检测发动机冷却液温度传感器又称水温传感器，它用来检测发动机冷却液的温度，并将温度信号转变成电信号输送给发动机控制单元，作为汽油喷射、点火正时、怠速和尾气排放控制的主要修正信号之一。

通常情况下，对水温传感器的检测要从以下3个方面入手：首先，运用万用表对水温传感器进行检测，主要可以分为单件检测与在车检测2种;其次，检测汽车水温传感器输出的信号;最后，检测控制单元与水温传感器两者连接线束的电阻值[1]。

2常用的水温传感器类型通常情况下，汽车水温传感器可以分为2大类，分别是绕线电阻式和热敏电阻式。

绕线电阻式温度传感器的原理是将纯度非常高的镍线缠绕到绝缘绕线架上，然后在外层罩上相应的外套。

根据电阻值会随着温度变化的特点，实现温度传感器的作用。

但是该类型的温度传感器响应比较差，时长大约在15 s左右。

热敏式温度传感器属于敏感元件，根据温度系数的不同可以划分为NTC（负热敏系数）和PTC（正热敏系数）2种。

正热敏系数温度传感器的电阻值会随着温度的升高而增加;而负热敏系数温度传感器的电阻值则会随着温度的升高而减小。

热敏式温度传感器具有体积小、电阻大、重量轻的特点，比较适用于测量小空间的温度。

热敏式温度传感器的反应速度比较快，热惯性相对比较小，因而被广泛地运用于检测发动机冷却液温度。

3水温高故障诊断案例一一辆广汽本田锋范轿车，曾因发生交通事故在4S店进行过维修，该车维修项目有更换水箱散热器、冷凝器和进气歧管等零件。

汽车发动机冷却系统水温过高的分析与思考作者：勾玉成来源：《中国新通信》 2015年第15期勾玉成江苏徐州94535 部队【摘要】本文分析了汽车发动机冷却系统水温过高的原因，并在此基础之上，从观察法、触摸法、测量法等三个方面，阐述了故障诊断的几种有效方法。

本文旨在强化对汽车发动机冷却系统水温过高的故障认识，并为今后的研究提供一定的资料参考。

【关键词】发动机冷却系统水温过高检测从实际而言，造成汽车发动机冷却系统水温过高的原因是多方面，诸多典型故障的引发多是冷却液变质、冷却液不足或温度传感器故障所致。

但综合分析，我们可以将汽车发动机冷却系统水温过高的故障分为两类：第一类：散热系统故障。

对于发动机冷去系统，是散热系统的功能构建，依托于冷却液、传感器及压强。

一旦其中的一个或多个功能出现问题，则会造成散热系统出现故障。

第二类：发动机散热不正常。

发动机在运行的过程中，由于所产生的热量超过了冷却系统的散热负荷。

于是乎，汽车发动机的电子风扇处于不停地运转状态，导致汽车发动机水温过高。

因此，在故障诊断的过程中，需要针对具体故障，有针对性的开展诊断工作，确保诊断的准确性、高效性。

本文立足于对汽车发动机冷却系统的认识，就发动机冷却系统水温过高的原因及诊断进行了如下具体阐述。

一、汽车发动机冷却系统水温过高的原因1.1 冷却液变质冷却液变质，导致液体流动性下降，并且沸点降低。

正常情况之下，冷却液的沸点应在125℃左右。

这是因为，防冻液具有防腐蚀和防沸腾的作用。

一旦冷却液因变质而失效，冷却液的沸点便会降低，进而出现发动机冷却系统水温过高的问题。

1.2 冷却液不足汽车冷却系统正常的冷却效果，需要适量的冷却液。

当冷却系统因长时间未添加或泄露而出现冷却液不足时，冷却系统的冷却功能下降，汽车发动机所产生的热量无法良好的通过冷却液散发。

1.3 冷却系统保压不佳冷却系统良好的保压状态，是冷去系统正常运行的重要基础。

当汽车冷却系统中的水箱盖或补水壶盖出现不同程度的老化，都会对冷却系统的保压能力产生较大的影响。

汽车水温传感器故障排除的有效措施摘要：温度是反映发动机工作状况的重要参数，汽车水温传感器工作性能的好坏能够影响发动机的燃烧性能，对发动机的喷油量具有很大的影响。

汽车上的水温传感器通常安装在缸盖出水管附近。

本文通过分析水温传感器的作用及故障现象，提出了一些汽车水温传感器故障排除的有效措施。

关键词：汽车；水温传感器；故障排除汽车水温传感器检测的是从水套中流出的“热水”温度，汽车水温传感器一般客体都为铜制，其具有负温度电阻系数，主要元件采用的是负热敏电阻，导线通过接线插座与发动机电脑相连，并且水温越高电阻越低，在90度时，其电阻值为1kΩ左右；水温越低电阻越高在-40度时，其电阻值约为30kΩ，水温传感器电阻能够感知水的温度，其大小会随着谁的温度变化而变化。

汽车用水温传感器是热敏电阻型，当水温发生改变时，能够改变水温传感器所在的监控电路的总电阻和电流，这是由于负热敏电阻的阻值会随着水温的变化而发生变化，并且呈现线性变化；当总电流发生改变时，电脑内部的输出信号会呈现线性变化，即电脑内部串联固定电阻两端的电压。

1 水温传感器的作用水温传感器影响着发动机的喷油量和点火提前角，是发动机系统中比较重要的一个传感器。

首先，对喷油量的影响，如：当水温传感器出现故障时，一般情况下，ECU得不到提供过浓混合气的信号，冷车启动时现实的还是热车时的温度信号，从而只能供给发动机较稀薄的混合气，即：热车时的信号，在冷车的情况下，发动机是不容易启动的。

由此可见，水温传感器在启动工况时的信号决定着发动机的喷油量。

而在稳定工况下，水温传感器故障会引起发动机发出“突突”声，会引起汽车加速困难，导致消声器冒黑烟，并且还会引起汽车由于高温而断火的情况等。

在暖机工况下，水温传感器一旦发生故障，就会引起发动机油耗过高，会向电脑提供发动机低温信号。

其次，水温传感器会影响到汽车点火提前角。

为了将冷却水温度转换为信号，水温传感器主要的作用是输入ECU修正点火提前角，高温的时候，能够推迟，防止爆燃，低温的时候能够增大点火提前角。

・152・内燃机与配件汽车发动机冷却系统故障诊断和维修技术Fault Diagnosis and Maintenance Technology of Automobile Engine Cooling System励敏LI Min(无锡汽车工程高等职业技术学校，无锡214153)(Wuxi Automobile Engineering Higher Vocational and Technical School,Wuxi214153,China)摘要:冷却系统是保证发动机在最适宜温度下工作的关键,其故障诊断至关重要，能够有效延长发动机寿命，降低其故障率，提升燃油效率,确保发动机在最优的环境下运行遥随着汽车发动机技术的不断进步,冷却系统的故障诊断和维修技术也在不断更新换代,大量智能技术被引入到系统中，这大大地提升了故障诊断的及时性和维修的准确性遥因此,本文的研究对于汽车发动机冷却系统的故障诊断和维修关键技术进行了探讨，希望能够探索技术创新遥Abstract:The cooling system is the key to ensure that the engine works at the most suitable temperature,and its fault diagnosis is very important.It can effectively prolong the engine life,reduce the failure rate,improve the fuel efficiency,and ensure the engine running in the optimal environment.With the continuous progress of automobile engine technology,the fault diagnosis and maintenance technology of cooling system is constantly updated.A large number of intelligent technologies are introduced into the system,which greatly improves the timeliness of fault diagnosis and the accuracy of maintenance.Therefore,this paper discusses the key technologies of fault diagnosis and maintenance of automotive engine cooling system,hoping to explore technological innovation.关键词:汽车发动机;冷却系统;故障诊断;维修技术Key words:automobile engine;cooling system;fault diagnosis;maintenance technology中图分类号:U472文献标识码:A0引言发动机决定了汽车的动力、经济性和排放性,随着汽车工业技术的飞速发展，发动机技术不断进步，发动机设计更加紧凑,输出功率更大，因此对水温控制的要求更高。

子任务5 冷却液温度、进气温度传感器故障诊断与修复一、资讯1．冷却液温度传感器一般安装在______________，其作用是______________；进气温度传感器一般安装在_______________，其作用是__________________。

2. 冷却液温度传感器的英文缩写为。

进气温度传感器的英文缩写为。

3．冷却液温度传感器和进气温度传感器均采用_______温度系数的热敏电阻做成的，其优点是__________________________________________。

4．若进气温度传感器信号中断将导致_________、_________、________等故障。

5. 冷却液温度传感器信号是许多控制功能的修正信号，如_______、_______、_______等。

6. 温度传感器按结构与物理性能分类通常用的有_________、_________、线绕电阻式、半导体晶体管式等等。

7. 负温度系数热敏电子，当被测对象的温度升高时，传感器阻值______，热敏电阻上的分压值_______；8.完成下面表格中的内容冷却液温度传感器电路原理图标出电路图中字母数字的含义：G62 0.35br/blJ623_________________二、计划与决策请根据故障现象和任务要求，确定所需要的检测仪器、工具，并对小组成员进行合理分工，制定详细的诊断和修复计划。

1．需要的检测仪器、工具2．小组成员分工3．诊断和修复计划三、实施1．读取故障码将故障诊断仪与发动机诊断接口连接，打开点火开关，读取故障代码，故障码为：。

清除故障码，起动发动机并进行加、减速，观察故障灯是否点亮，若点亮，重新读取故障码，故障码为：。

2．静态检测（1）传感器电源检测点火开关OFF，拔下传感器连接器；点火开关ON ，用万用表检测连接器插头上端子与搭铁间的电压，应为，测量值是。

若电压不正常，应检查________，检测结果：；如果检测项目还不正常，下一步应继续检查_________。

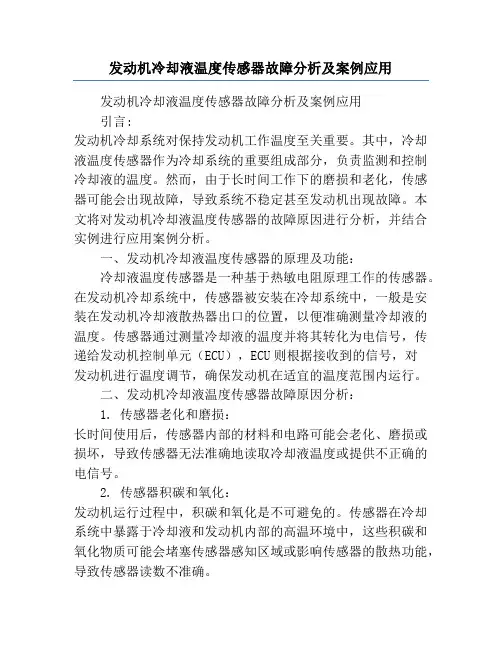

发动机冷却液温度传感器故障分析及案例应用发动机冷却液温度传感器故障分析及案例应用引言:发动机冷却系统对保持发动机工作温度至关重要。

其中，冷却液温度传感器作为冷却系统的重要组成部分，负责监测和控制冷却液的温度。

然而，由于长时间工作下的磨损和老化，传感器可能会出现故障，导致系统不稳定甚至发动机出现故障。

本文将对发动机冷却液温度传感器的故障原因进行分析，并结合实例进行应用案例分析。

一、发动机冷却液温度传感器的原理及功能：冷却液温度传感器是一种基于热敏电阻原理工作的传感器。

在发动机冷却系统中，传感器被安装在冷却系统中，一般是安装在发动机冷却液散热器出口的位置，以便准确测量冷却液的温度。

传感器通过测量冷却液的温度并将其转化为电信号，传递给发动机控制单元（ECU），ECU则根据接收到的信号，对发动机进行温度调节，确保发动机在适宜的温度范围内运行。

二、发动机冷却液温度传感器故障原因分析：1. 传感器老化和磨损：长时间使用后，传感器内部的材料和电路可能会老化、磨损或损坏，导致传感器无法准确地读取冷却液温度或提供不正确的电信号。

2. 传感器积碳和氧化：发动机运行过程中，积碳和氧化是不可避免的。

传感器在冷却系统中暴露于冷却液和发动机内部的高温环境中，这些积碳和氧化物质可能会堵塞传感器感知区域或影响传感器的散热功能，导致传感器读数不准确。

3. 线路故障：传感器的线路连接到ECU，负责将传感器获取的信号传输给ECU。

如果传感器的线路受损，如断线、短路或松动等，将导致传感器无法正常工作或传输不准确的信号。

三、发动机冷却液温度传感器故障案例应用：案例一：温度过高故障故障现象：发动机冷却液温度过高，超过正常范围。

故障定位：检查冷却液温度传感器，并测试其电阻值是否正常。

故障原因：经检查发现，传感器内部的电阻值异常，无法准确测量冷却液温度。

故障处理：更换新的冷却液温度传感器，并对冷却系统进行检查和维护。

案例二：温度过低故障故障现象：发动机冷却液温度过低，低于正常范围。

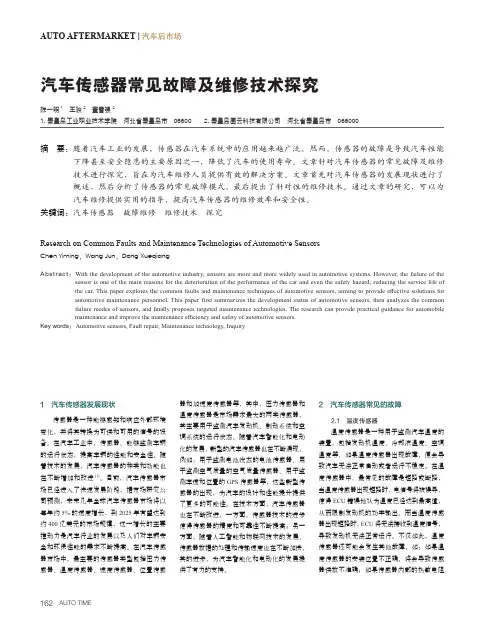

AUTO AFTERMARKET | 汽车后市场1　汽车传感器发展现状传感器是一种能够感知和响应外部环境变化，并将其转换为可读和可用的信号的设备。

在汽车工业中，传感器、能够监测车辆的运行状态，提高车辆的性能和安全性。

随着技术的发展，汽车传感器的种类和功能也在不断增加和改进[1]。

目前，汽车传感器市场已经进入了快速发展阶段，据市场研究公司预测，未来几年全球汽车传感器市场将以每年约5%的速度增长，到2025年有望达到约400亿美元的市场规模，这一增长的主要推动力是汽车行业的发展以及人们对车辆安全和环保性能的需求不断提高。

在汽车传感器市场中，最主要的传感器类型包括压力传感器、温度传感器、速度传感器、位置传感器和加速度传感器等，其中，压力传感器和温度传感器是市场需求最大的两类传感器，其主要用于监测汽车发动机、制动系统和空调系统的运行状态。

随着汽车智能化和电动化的发展，新型的汽车传感器也在不断涌现，例如：用于监测电池状态的电池传感器、用于监测空气质量的空气质量传感器、用于监测车速和位置的GPS传感器等，这些新型传感器的出现，为汽车的设计和性能提升提供了更多的可能性。

在技术方面，汽车传感器也在不断改进，一方面，传感器技术的进步使得传感器的精度和可靠性不断提高；另一方面，随着人工智能和物联网技术的发展，传感器数据的处理和传输速度也在不断加快，其的进步，为汽车智能化和电动化的发展提供了有力的支持。

陈一明1　王骏2　董雪强21.秦皇岛工业职业技术学院　河北省秦皇岛市　066002.秦皇岛圈云科技有限公司　河北省秦皇岛市　066000摘 要：随着汽车工业的发展，传感器在汽车系统中的应用越来越广泛。

然而，传感器的故障是导致汽车性能下降甚至安全隐患的主要原因之一，降低了汽车的使用寿命。

文章针对汽车传感器的常见故障及维修技术进行探究，旨在为汽车维修人员提供有效的解决方案。

文章首先对汽车传感器的发展现状进行了概述，然后分析了传感器的常见故障模式，最后提出了针对性的维修技术。

图 3冷却水温度传感器与 ECU 的连接1水温传感器结构、典型特性和作用水温传感器安装在发动机缸体或缸盖的水套上 , 与冷却水直接接触 , 用于测量发动机冷却水温度。

冷却水温度传感器的内部是一个半导体热敏电阻 ,它具有负的温度电阻系数 (NTC 。

水温传感器感知发动机水温 ,把水温信号传递给 ECU , ECU根据该信号调整喷油量。

当水温低时 , 燃油蒸发性差 , 供给浓的混合气 , 发动机的冷机运转性能得以改善。

由图 1和图 2可知 :发动机温度上升→ 电阻变小→ 喷油量脉宽下降→ 喷油量减小 ; 发动机温度下降→ 电阻变大→ 喷油量脉宽上升→ 喷油量加大。

水温传感器的两根导线与 ECU 相连接。

其中一根为搭铁线 , 另一根的对搭铁电压随热敏电阻阻值的变化而变化。

ECU 根据这一电压的变化测得发动机冷却水的温度 ,和其他传感器产生的信号一起 ,用来确定喷油脉冲宽度、点火时刻等。

冷却水温度传感器与 ECU 的连接如图3所示。

2水温传感器引发的故障水温传感器工作环境比较恶劣 ,很容易老化、损坏。

笔者在车辆维修过程发现水温传感器引发的故障通常有两大类。

2.1高电阻引发故障所谓高电阻 , 即不管在任何状态下 , 水温传感器都保持很高的电阻。

通常高电阻出现是由于 3种情况 :①水温传感器内部断路 , 电阻值为∞ ; ②水温传感器接插件掉落或与 ECU 相连线束中间断开 , 电阻值为∞ ; ③水温传感器由于内部老化 , 电阻值为一稳定的大电阻或只在大电阻区域内变化。

水温传感器高电阻状态 ,随时提供给发动机 ECU 的都是冷机状态信息 , 发动机 ECU 发出都是低温供油信号 , 会不停地加大供油量。

起动时 , 由于图 2水温 -喷油时间关系图35《汽车电器》 2007年第 2期Operation ● Maintenance 使用● 维修修改稿收稿日期 :2006-09-23作者简介 :谢永东 (1972- , 男 , 江苏如皋人 , 讲师 , 汽车维修技师 , 在读工程硕士 , 从事汽车理论与实践教学工作 , 主要研究方向为汽车电子控制与检测。

学习任务4 冷却液温度传感器原理与检测某用户将使用了一年的雪铁龙爱丽舍轿车开到维修站，车主反映发动机油耗过大。

4S 店工作人员读取故障码，发现故障码显示是发动机冷却液温度故障。

经维修人员诊断，需对该车的冷却液温度传感器进行检测。

学习过程一、任务要求冷却液温度传感器（简称THW ）需要进行检测，就车检测电源线是否有电，信号线是否有电压输出。

如信号线无电压输出需拆下冷却液温度传感器进行检测，以判断是冷却液温度传感器的问题还是线路的问题。

二、资料搜集1．温度传感器的类型汽车使用的温度传感器有四种类型：热敏电阻式温度传感器、热敏铁氧体温度传感器、石蜡式温度传感器和双金属片式温度传感器。

大多数温度传感器使用热敏电阻式温度传感器。

热敏电阻式温度传感器是用陶瓷半导体材料掺人适量氧化物，根据所需要的形状，在高温下烧结而成的温度系数很大的电阻体制成。

在工作范围内，按陶瓷半导体的电阻与温度的特性关系，热敏电阻可以分成三种类型，如图6-25所示。

(1) 负温度系数热敏电阻(NTC)，在工作范围 内，其电阻值随温度的升高而减小的电阻。

(2) 正温度系数热敏电阻(PTC)，在工作范围 内，其电阻值随温度的升高而增加的电阻。

(3)临界温度系数热敏电阻(CTR)，在临界温度时，其阻值发生锐变的称为临界 温度系数热敏电阻。

2．冷却液温度传感器的作用冷却液温度传感器的作用是用来检测发动机的工作温度，向ECU 输入冷却液温度信号，作为燃油喷射和点火正时的修正信号。

当发动机冷机工作时，ECU 根据此信号增加燃油喷射以提高操纵性能。

3．冷却液温度传感器的安装位置冷却液温度传感器一般安装在发动机缸体、缸盖的水套或节温器内并伸入水套中，与冷却液接触，如图6-26所示。

图6-26 冷却液温度传感器安装于发动机出水管处电阻（Ω）4．冷却液温度传感器的工作原理发动机冷却液温度传感器（即水温传感器）大多用负温度系数热敏电阻制成，它具有负温度系数。

• 70 •内燃机与配件冷却液温度传感器及常见故障浅析蒋斌(浙江台州技工学校，台州318000 )摘要：介绍了汽车冷却液温度传感器的作用与工作原理，列举因冷却液温度传感器引起的故障并对故障进行了分析、诊断，简述了常规检测方法。

关键词院冷却液温度传感器;故障分析;冷却系1冷却液温度传感器的作用及工作原理1.1冷却液温度传感器的作用冷却液温度传感器用于检测发动机冷却液的温度， ECU 根椐其信号实现以下的控制功能。

① 修正发动机的喷油量，冷却液温度越低，提供越多的喷油量，确保顺利起动。

② 在发动机起动后实现暖机及点火正时控制。

③ 根椐冷却液温度的不同，对发动机散热器冷却风扇的高低速旋转实现控制。

④ 在水温较低时，不允许自动变速器自动升入超速挡和锁止离合器结合。

⑤ 在水温很高时暂停冷空调工作等。

1.2冷却液温度传感器的工作原理冷却液温度传感器一般由热敏电阻、金属引线和壳体 等组成（图1)。

通常热敏电阻为NTC 型（负温度系数），其 电阻值随温度升高而降低(表1)。

一般安装于发动机节温 器或散热器的出水孔处（图2)，与冷却液直接接触。

1.电子接头2.壳体3.NTC 电阻4.冷却液图2位置图表1某车型的冷却液温度传感器随温度变化的电阻值温度（益）020406080100电阻值(m )5耀6.52.2耀30.9耀1.40.54耀0.670.275耀0.3750.15耀0.2251.3冷却液温度传感器电路传感器与ECU 直接相连（图3 )，EC U 将5V 的电源电 压通过THW 端子经电阻器R 后接入。

当冷却液的温度变 化时，端子THW 与E 2的电压也随之改变，其输出的电压 在一般在1耀4.9 V 内变化。

2故障实例分析案例1:故障现象：某奇瑞QQ 3在行驶过程中水温过高，出现水箱开锅的现象。

在车主打电话来求 助时，要求车主观察故障发生时风扇 能否旋转工作，发 现风扇不能工作； 要求车主在打开空 调制冷再次观察风扇能否工作时，发 图3原理图现风扇能正常工作，水箱没有再次出现开锅现象。

发动机冷却系统的检修与故障分析摘要：随着人们生活水平的提高，汽车走进了千家万户，在给人们带来方便的同时，一些汽车故障也给人们带来了不尽的烦恼，在众多故障中发动机故障占了很大的比重，而发动机故障又是以冷却系统故障为甚。

本文就从冷却系统入手论述了发动机冷却系统的作用、类型与组成、工作原理、维护与保养，并通过发动机冷却系统的故障现象，做出相应的分析，最终通过技术手段使故障得到排除，随着汽车电控技术的发展，冷却系统也开始使用电控技术，最后本文就对电子控制发动机冷却系统作了介绍。

关键词：冷却系统；保养；故障分析；排除故障；电子控制Abstract: With the improvement of living standards, car went into the household, bring convenience to people at the same time, some car trouble also gave rise to endless trouble, engine failure in many failures accounted for a very large proportion of the engine cooling system failure and failure is staggering. This article discusses the cooling system of the engine cooling system to start the role, type and composition, working principle, care and maintenance, and through the engine cooling system fault phenomenon, make the appropriate analysis, and ultimately through technical means to make the fault is removed, along with the automotive electronic control technology, the cooling system have begun to use electronic control technology, the final paper to the electronic control engine cooling system was introduced.Keywords: Cooling system;Maintenance; Failure analysis; Troubleshooting; Electronic control目录1冷却系统的作用 (3)2冷却系统的类型与组成 (3)2.1冷却系统的类型 (3)2.2冷却系统的组成 (3)2.2.1散热器 (3)2.2.2冷却风扇 (4)2.2.3冷却水泵 (4)2.2.4节温器 (5)2.2.5冷却液介质 (5)2.2.6冷却液温度传感器 (5)3冷却系统的工作原理 (6)3.1小循环 (6)3.2大循环 (6)3.3大小循环同时运行 (6)4冷却系统的维护与夏季保养 (6)4.1冷却液 (6)4.1.1防腐蚀功能 (7)4.1.2防穴蚀功能 (7)4.1.3高沸点功能 (7)4.1.4不产生水垢，不起泡沫 (7)4.1.5防冻功能 (8)4.2气缸水套 (8)4.3冷却水泵和节温器 (8)4.4散热水箱和冷却风扇 (9)4.5夏季保养 (9)4.5.1确保冷却系统效能良好 (9)4.5.2时刻关注冷却液温度 (10)5冷却系统的常见故障及排除方法 (10)5.1冷却系统水温高的原因分析 (10)5.1.1冷却液的检查 (10)5.1.2散热器的检查和维修 (11)5.1.3风扇的检查 (12)5.1.4气缸垫的检查 (12)5.1.5水泵的检查 (12)5.1.6节温器的检查 (12)5.1.7点火正时的检查 (12)5.1.8其他可能导致发动机冷却液温度的原因 (13)5.2冷却液流失 (13)5.2.1冷却液的外渗 (14)5.2.2冷却液的渗 (14)5.3节温器损坏 (15)5.4冷却系统的“困气” (16)6电子控制发动机冷却系统 (16)6.1控制系统组成示意图 (17)6.2冷却系统布局图与冷却液分配单元图 (17)6.3温度调节单元 (18)6.4温度调节单元在各工况时的状态 (18)6.4.1发动机冷起动、小负荷时 (18)6.4.2发动机全负荷时 (19)6.5带电子控制冷却系统的发动机控制单元与系统工作原理 (19)6.5.1带电子控制冷却系统的发动机控制单元 (19)6.5.2输入与输出信号 (20)6.5.3基本工作原理 (20)6.5.4开暖风时的控制 (20)6.5.5两个冷却液温度传感器（G62和G83）及散热风扇控制 (20)6.5.6温度调节单元F265的控制 (21)结论 (22)参考文献 (22)致 (23)1冷却系统的作用冷却系统的作用是对在高温条件下工作的发动机零件进行冷却，带走引擎因燃烧所产生的热量，使引擎维持在正常的运转温度围。

简述冷却液温度传感器故障的现象和原因冷却液温度传感器是汽车发动机冷却系统中最重要的传感器之一,其准确性和可靠性对发动机性能和燃油经济性都有重要影响。

然而,冷却液温度传感器也可能出现故障,导致发动机出现异常行为和故障码。

以下是冷却液温度传感器故障的现象和原因。

现象:
1. 冷却液温度传感器故障码的出现,例如C0、C1、C2等。

2. 发动机温度异常高,例如转速表指针快速上升,水温表指针快速上升,或者发动机出现嘶吼声。

3. 冷却液液面下降,例如在行驶过程中冷却液液面下降,或者发动机冷却系统出现故障导致冷却液不足。

原因:
1. 传感器损坏或老化,导致信号失真或错误。

2. 传感器线路连接不良或松动,导致信号传输不良。

3. 传感器与冷却系统其他部件之间的接触不良,例如传感器本身与散热器、水箱之间的接触不良。

4. 传感器周围的环境温度变化,例如在高温、低温环境下传感器的信号会受到影响。

5. 传感器的测量范围受到偏差的影响,例如传感器测量水温的范围为
0-100°C,但在实际使用过程中可能会受到其他因素的影响,导致传感器测量结果不准确。

为了避免冷却液温度传感器出现故障,需要定期检查和维护传感器和冷却系
统,包括更换传感器、检查传感器线路连接、清洁传感器周围等部位,以及保证传感器周围的环境温度稳定。

此外,还可以使用一些传感器检测工具来辅助检测传感器故障。
