AutoCAD100道练习题(含答案)Auto CAD 100道练习题选择题(单选)(每题1分,共100分)1.下面哪个命令是用于三维操作的:(A) Align (B) Extrude (C) Rotate (D) Union2.为了符合国家标准要求,AutoCAD标注样式设置中新建了哪几种样式: (A) 半径标注(B) 角度标注(C) 直径标注(D) 以上三种3.利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4.Auto CAD 2022年软件中有一种新的窗体,它就是选项板,在主界面中它可以: (A) 隐藏(B) 固定(C) 隐藏和固定(D) 以上均可5.样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6.采用固定的国家和地方标准,应该使用:(A) 缺省设置(B) 使用样板(C) “启动"对话框中的"简介" (D) 使用向导7.在给定直线的第一点后,下面哪一个相对坐标输入法能画出45°线?(A) @045 (B) @458 (C) @8,8 (D) @088.Auto CAD 软件中默认的文字高度是?(A) 1.5 (B) 2 (C) 2.5 (D) 3.59.建立文字"6个φ15的孔"要输入的内容是:(A) 6-%%C15 (B) 6×15%%D (C) 6-%%D15 (D) 6×%%C1510.在插入块之前,必须先进行:(A) 确定块的插入点(B) 确定块的名称(C) 建立组成块的对象(D) 上述各条11.对不同图层上的对象作倒直角(倒圆角),则新生成的棱边(圆角)位于:(A) 0层(B) 当前层(C) 选取的第一实体所在层(D) 另一层12.下面哪个命令可以获得线段的长度?(A) Status (B) ID (C) List (D) Area13.标注尺寸的极限偏差时,我国的偏差对齐方式为:(A) None (B) Top (C) Middle (D) Bottom14.画一个圆与三个实体相切,应使用Circle命令的哪个选项?(A) 3 Points (B) Tan,Tan,Radius (C) Tan,Tan,Tan (D) Center,Direction15.所谓内接多边形是:(A) 多边形在圆外,多边形边的中点在圆上(B) 多边形在圆内,多边形的顶点在圆上(C) 多边形在圆外,多边形的顶点在圆上(D) 多边形在圆内,多边形边的中点在圆上16.哪种坐标输入法需要使用@符号:(A)极坐标(B) 绝对坐标(C) 相对坐标(D) 柱坐标17.关于冻结图层(Freeze),哪个说法是正确的: (A) 该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18.以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19.建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120.在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21.对于任何一个图形,想将它存为样板图(Template):(A) 不一定能存为样板图(B) 将其存成扩展名为.tem文件即可(C) 将其存成扩展名为.dwt文件即可(D) 将其存成扩展名为.dwg文件即可22.在构造选择集时,将已选中的对象移出,应输入: (A) CP (B) L (C) A (D) R23.调用Plot命令输出一幅图形时,可以:(A) 在命令行输入Plot命令(B) 在File菜单中选择Print (C) 在命令行输入Print命令(D) 以上都对24.下列哪一个命令是用来显示选定对象的数据信息的: (A) List (B) Dist (C) Area (D) Status25.下面哪个命令可以使三维实体模型的显示最具有真实感?(A) 消隐(B) 重画(C) 渲染(D) 着色26.下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化? (A) Insert (B) Extrude (C) Align (D) Subtract 27.在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为: (A) 0.5 (B) 0.7 (C) 1 (D) 1.428.重复执行上一个命令的最快方法是:(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29.在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为: (A) 6~8mm (B) 5~8mm (C) 3~5mm (D) 2~5mm 30.特性刷可以复制什么特性:(A) 有层、线型、颜色和厚度(B) 有层、线型、颜色和线型比例(C) 有线型、颜色、线型比例和厚度(D) 有层、线型、颜色、线型比例和厚度31.哪一个工具栏中有颜色列表?(A) 标准工具栏(B) 对象特性工具栏(C) 绘图工具栏(D) 修改工具栏32.在给定直线的第一点后,下面哪一个相对坐标输入法能画出8个单位长的垂直线?(A) @908 (B) @890 (C) @80 (D) @0833.下面哪种对象捕捉方式是用于捕捉线段的端点?(A) Endpoint (B) Center (C) Midpoint (D) Quadrant34.在Stretch命令中创建有效的选择集的方法为:(A) 窗交或圈交(B) 窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D) 所有35.剖面线的夹点位于是:(A) 对象的外部(B) 插入点(C) 坐标原点(D) 对象的外接矩形中心36.分解(Explode)剖面线后,其原对象将变为:(A) 块(B) 直线段(C) 多义线(D) 直线和圆弧37.在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的: (A) 4倍(B) 4~6倍(C) 6倍(D) 6~8倍38.哪个命令用于建立块的定义?(A) Insert (B) WBlock (C) ByBlock (D) BMake39.下面哪一角度不用于旋转图形文件?(A) 180 (B) 90 (C) 45 (D) 040.所谓外切多边形是:(A) 多边形在圆外,多边形的各边与圆相切(B) 多边形在圆心(C) 多边形在圆外,多边形的顶点在圆上(D) 多边形在圆上41.机电工程CAD图样中,粗细线型的宽度比率一般采用的是:(A) 3:1 (B) 2:1 (C) 4:2:1 (D) 4:142.我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B) 罗马字母(C) 数字(D) 汉字43.已知字体的高度为h,工程图样中右上角"其余"两字的高度约为: (A) 1.414h (B) 1h (C) 0.707h (D) 0.5h44.在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C) 3.5 (D) 2.545.我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B) 红色(C) 黄色(D) 绿色46.在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B) 粗实线、虚线、细点画线、双点画线(C) 双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47.在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是: (A) 随块(B) 随层(C) 白色(D) 黑色48.进行尺寸标注时,注出的尺寸应该在:(A) 0层(B) 当前层(C) 尺寸层(D) 实体所在层49.当文件名已被指定,要即时存储文件,使用的命令是?(A) Save (B) Save As (C) QSave (D) PSave50.用层列表不能进行下面哪个操作?(A) 打开一个层(B) 冻结一个层(C) 把锁定的层解锁(D) 改变一个层的颜色51.绘图窗口的缺省色为?(A) 白色(B) 红色(C) 黄色(D) 黑色52.绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B) 端点、中点、圆心、切点(C) 端点、圆心、交点、切点(D) 端点、中点、交点、切点53.二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C) 端点、象限点、中点(D)端点、中点、圆心54.文字的缺省对齐方式是:(A) 中心(B) 中间(C) 左(D) 右55.进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253” (C) 1.253 (D) 1.253 1/456.进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上? (A) 东(B) 西(C) 南(D) 北57.绘制轴线或对称中心线时,其两端超出图形的长度应控制在? (A) 2~3 (B) 2~5 (C) 3~5 (D) 6~858.绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B) 修改(C) 标注(D) 实体59.复制命令的快捷命令名是:(A) COPY (B) CY (C) C (D) CO60.绘制轴线和对称中心线所用的线型名是:(A) ACAD___00 (B) ACAD___00 (C) ACAD___00 (D) ACAD___0061.现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C) Rotate (D) 以上均可62.尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C) ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C) 9 (D) 1064.AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65.标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C) 文字和箭头(D) 文字或箭头,取最佳效果66.用三维基本实体命令创建一圆柱筒,其创建理念是:(A) 创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67.采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C) 角度和间距(D) 以上均可68.绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C) 正六边形阵列(D) 以上均可69.使用AutoCAD 2022年版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C) 范围缩放(D) 缩放为原窗口70.利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C) 热点(D) 以上均可71.操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C) 直线(D) 直线段72.调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C) 中点(D) 旋转中心73.利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C) 剖视图(D) 特征视图74.不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C) 块(D) 二维多段线75.操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C) T (D) DY76.要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C) 线型列表(D) 线宽列表77.在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点? (A) 端点(B) 交点(C) 中点(D) 最近点78.确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C) 定向输入距离(D) 用鼠标拾取点79.操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C) 被切边和剪切边(D) 以上都是80.操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C) 用实体剖切(D) 以上都是81.尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) 5 (B) ≥5 (C) 2~5 (D) 以上均可82.能适用于各类图样的尺寸终端是:(A) 斜线(B) 斜线和箭头(C) 圆点和箭头(D) 箭头83.绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C) 标注圆心符号(D) 以上均可84.要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B) 中间(C) 中上(D) 中下85.要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C) 180 (D) 27086.要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B) 复制、分解、修改文字(C) 分解、移动、修改文字(D) 分解、复制、修改文字87.标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为: (A) 轴线(B) 对称面(C) 球心(D) 以上均可88.要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令? (A) 拉伸(B) 旋转(C) 剖切(D) 切割89.下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C) 三维阵列(D) 三维镜像90.样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C) 拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是: (A) 菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A) 图形的一部分,出图时输出(B) 参照点,迫使光标停在特定的位置上(C) 定位时的虚拟参照点(D) 以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为: (A) 标准工具栏(B) 修改工具栏(C) 绘图工具栏(D) 初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是: (A) 设定值(B) 默认值(C) 输入值(D) 指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A) L (B) H (C) W (D) A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D) 颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A) Save As (B) Explode (C) Block (D) Wblock98. Purge命令用于:(A) 减少图形文件磁盘存储空间(B) 存储图形文件(C) 创建新图形(D) 删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A) 将光标的移动限定在水平方向上(B) 将光标的移动限定在垂直方向上(C) 将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是: (A) 线段(B) 圆(C) 圆弧(D) 块。
《建筑CAD》课程习题集西南科技大学成人、网络教育学院所有习题【说明】:本课程《建筑CAD》(编号为06008)共有单选题,判断改错题,简答题等多种试题类型,其中,本习题集中有[判断改错题]等试题类型未进入。
一、单选题1.选择正确答案。
启动AutoCAD是()。
A.只能双击桌面上的AutoCAD图标。
B.只能双击开始菜单中的AutoCAD图标。
C.只能找到绘制过的AutoCAD文件后双击它。
D.去掉以上选择中的“只能”后,都可以。
2.选择正确答案。
要擦除AutoCAD中一个对象的方法是()。
A.打开具有这一对象的文件,选中要擦除的对象,然后删除它。
B.打开具有该对象的文件就可以了。
C.需要重新绘制这个文件除要删除的对象以外的所有对象。
D.另存具有该对象的文件,然后删除原文件。
3.选择正确答案。
打开一个名为Latch.dwg的文件的步骤是()。
A.不能找到这个文件后双击它。
B.不能打开AutoCAD,从其打开图标中找到Latch.dwg。
C.不能把Latch.dwg改名,然后双击它。
D. 把以上三种方法去掉“不”以后都可以。
4.选择正确答案。
画出门栓的步骤是()。
A.启动AutoCAD,建立一个新文件,文件名定为Latch。
进入图形编辑器时,利用直线命令画出门栓的直线部分。
在图示的位置开始画线,然后由键盘输入相对坐标,例如,输入@400<180,便从右向左画出一条400单位线段。
画一条弧线作为曲线部分,即单击绘图工具条上的圆弧工具钮中的起点、圆心,角度。
利用端点,选取弧的端点,以开始画弧。
按照命令行中的提示,完成圆弧。
完成矩形的部分。
B.打开一个新文件,文件名定为Latch。
利用直线命令画出门栓的直线部分。
在图示的位置开始画线,然后由键盘输入相对坐标,从右向左画出一条线段。
画一条弧线作为曲线部分,即单击绘图工具条上的圆弧工具钮中的起点、圆心,角度。
利用端点,选取弧的端点,以开始画弧。
按照命令行中的提示,完成圆弧。

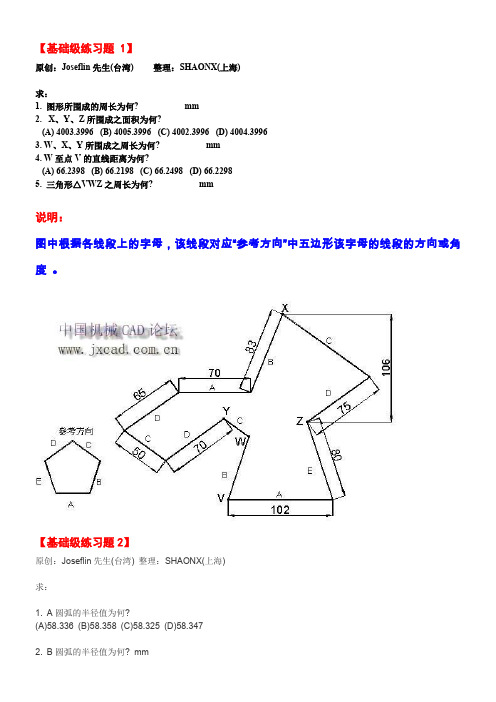

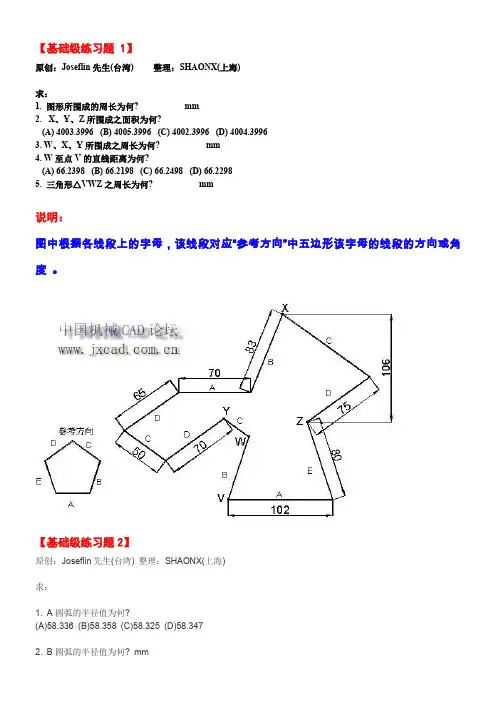

【基础级练习题 1】原创:Joseflin先生(台湾) 整理:SHAONX(上海)求:1. 图形所围成的周长为何? mm2. X、Y、Z所围成之面积为何?(A) 4003.3996 (B) 4005.3996 (C) 4002.3996 (D) 4004.39963. W、X、Y所围成之周长为何? mm4. W至点V的直线距离为何?(A) 66.2398 (B) 66.2198 (C) 66.2498 (D) 66.22985. 三角形△VWZ之周长为何? mm说明:图中根据各线段上的字母,该线段对应“参考方向”中五边形该字母的线段的方向或角度。
【基础级练习题2】原创:Joseflin先生(台湾) 整理:SHAONX(上海)求:1. A圆弧的半径值为何?(A)58.336 (B)58.358 (C)58.325 (D)58.3472. B圆弧的半径值为何? mm3. C剖面区域之面积为何?(A)527.612 (B)527.634 (C)527.601 (D)527.6234. D剖面区域之面积为何? mm25. E点至F点的距离为何? mm此题在各个网站均已出现多次,但现在是系列题,就不得不出。
否则,漏一个空档。
附图:【基础级练习题3】原创:Joseflin先生(台湾) 整理:SHAONX(上海)求:1. 此图形的外围周长为何? mm2. 此图形扣除两小圆后之的总面积为何? mm23. A点至B点的直线距离为何?(A) 100.2765 (B) 100.5762 (C) 100.6725 (D) 100.75624. C点至D点的直线距离为何? mm5. D点至E点的直线距离为何?(A) 116.2285 (B) 116.2528 (C) 116.2825 (D) 116.2852附图:看了这么多的朋友积极参与了,很高兴。
有一个问题申明一下:两个小圆的半径都一样,R=10。
其他条件都不缺。
【基础级练习题4】原创:Joseflin先生(台湾) 整理:SHAONX(上海)求:1. 扣除内孔后之净面积为何? mm22. 最大外围周长为何? mm3. A、B两圆弧圆心点间的距离为何?(A) 7.34 (B) 7.32 (C) 7.28 (D) 7.304. C圆弧的弧长为何?(A) 9.064 (B) 9.053 (C) 9.031 (D) 9.0265. D圆弧的弧长为何?附图:疏忽了,加一句,C圆弧与A圆弧同圆心。

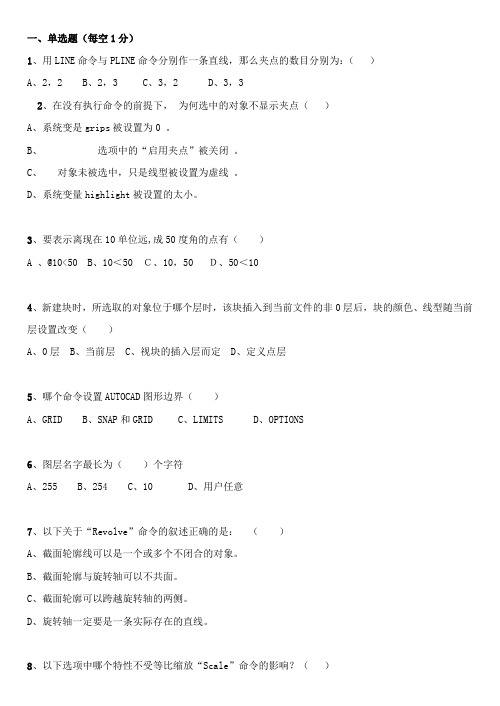

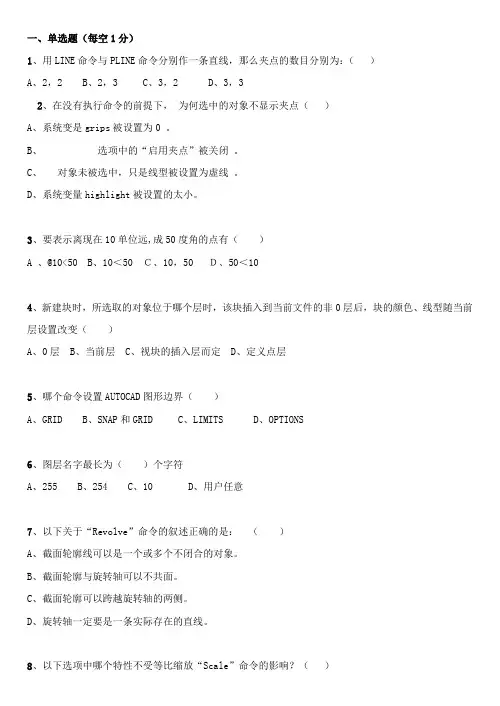

一、单选题(每空1分)1、用LINE命令与PLINE命令分别作一条直线,那么夹点的数目分别为:()A、2,2B、2,3C、3,2D、3,32、在没有执行命令的前提下,为何选中的对象不显示夹点()A、系统变是grips被设置为0 。
B、选项中的“启用夹点”被关闭。
C、对象未被选中,只是线型被设置为虚线。
D、系统变量highlight被设置的太小。
3、要表示离现在10单位远,成50度角的点有()A 、@10<50 B、10<50 C、10,50 D、50<104、新建块时,所选取的对象位于哪个层时,该块插入到当前文件的非0层后,块的颜色、线型随当前层设置改变()A、0层B、当前层C、视块的插入层而定D、定义点层5、哪个命令设置AUTOCAD图形边界()A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS6、图层名字最长为()个字符A、255B、254C、10D、用户任意7、以下关于“Revolve”命令的叙述正确的是:()A、截面轮廓线可以是一个或多个不闭合的对象。
B、截面轮廓与旋转轴可以不共面。
C、截面轮廓可以跨越旋转轴的两侧。
D、旋转轴一定要是一条实际存在的直线。
- 2 -8、以下选项中哪个特性不受等比缩放“Scale”命令的影响?()A、用“PE”命令设置的线线宽B、在“对象特性中设置的线型”C、用“Donut”命令绘制的圆的宽度D、标注中的箭头大小9、以下说法正确的有()A、逆时针角度为正值B、顺时针角度为负值C、角度的正负要依据设置D、以上都不对10、下列编辑工具中,不能实现“改变位置”的功能的是()A、移动B、比例C、旋转D、阵列11、“ED”命令可以用来修改哪些文字对象?()A、属性B、多行文字C、参照块D、外部参照12、刷新屏幕,用以下哪个命令?()A、REDRAWB、VIEWRESC、REPAINTD、BLIPS13、作用STRETCH命令,在响应命令提示选择对象时,可输入哪种方式?()A、 CPB、FC、PD、WP14、鼠标中键可以执行两种操作,一种是实时平移,一种是弹出对象捕捉菜单,可以通过以下哪个系统变量切换两种功能?()A、Zoom factorB、MbuttonpanC、BlipmodeD、Apbox15、绘图窗口与文本窗口的转换是通过()功能键来实现的- 3 -A、F2 B、F5 C、F8 D、F1016、一个图形上可以有多少种点样式。
实验二:基本命令(一)实验三:基本命令(二)实验四:基本命令(三)实验五:图形对象的编辑与修改一实验六:图形对象的编辑与修改二实验七:图形对象的编辑与修改三实验八:建立图形对象模型练习一实验九:建立图形对象模型练习二实验十:建立图形对象模型练习三实验十一:建立图形对象模型练习四实验十二:尺寸标注练习实验十三:尺寸标注练习二实验十四:文本输入练习实验十五:块文件的建立与练习实验十六:图形后处理命令练习附1:图形文件的保存及上传附2:上机操作要求实验一:AutoCAD操作基础训练AutoCAD界面、初步操作命令以及系统变量设置,视图控制命令与对象常规编辑命令等。
内容:A.按照教材、教学内容要求,进行启动、绘图界面分析、系统变量的调整、视图控制命令等,自定义练习。
B.画图练习一、二。
画图练习一基本操作练习先执行line命令绘制一个三角形,三角形的三个顶点分别为(45,125)、(145,125)、(95,210)。
然后再绘制这个三角形的内切圆和外接圆。
A.画外接圆:circle命令(“三点”选项)。
B.画内切圆方法有两种:方法一:执行circle命令,选择“相切、相切、相切”选项,分别点击三角形的三个边。
方法二:先执行xline命令(参照线),选择命令中“平分线(B)”选项平分三角形的顶点,平分线的交点即为三角形中心点;以中心点为圆的圆心,执行circle命令绘制内切圆。
(此种方法要使用“对象捕捉”命令,但不如第1种方法简单、快捷。
)画图练习二基本操作练习按图示标注的尺寸绘制一个矩形和一条直线,左下角的坐标为任意坐标位置。
实验二:基本命令(一)内容:点、线、圆(弧)、圆环、椭圆(弧)等基本绘图命令的练习。
画图练习二选一。
画图练习三绘制图形要求:轮廓线线宽0.2 ;不要标注;尺寸要准确。
提示:借助于圆或直线、点测量等辅助手段绘制下图,完成图形后要删去辅助线(点)。
画图练习四绘制图形要求:轮廓线线宽0.2 ;不要标注;尺寸要准确。
机械类CAD习题集1.线条及标注2.倒角倒圆角3.线条/圆命令4.线条综合案例5.线条综合案例(注意使用对象捕捉)6. 线条图圆综合案例(注意使用对象捕捉)7. 线条/图圆综合案例8. 线条图圆综合案例9. 线条图圆综合案例(注意切点捕捉)10.圆/椭圆命令使用11.椭圆/正多边形命令使用12.圆/椭圆/线条综合案例13.阵列14.阵列15.阵列16.阵列17.阵列18.综合案例19.综合案列20.综合案列21.综合案列22.综合案列23.综合案列24.综合案列25.综合案列26.综合案列27.综合案例28.综合案例29.综合案列30.综合案列31.综合案列32.综合案列33.综合案列AutoCAD绘图员试题1学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1.图幅设置要求:根据图形大小绘制A4(竖放)或A3(横放)图框,按照如图所示图形尺寸,按1:1绘图并标注尺寸;2.图层设置要求:将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分;3.尺寸标注样式中字体用“isocp.shx”,倾斜15°;4.将图形文件以“准考证号+姓名”为文件名保存在D盘根目录下,并按要求上传。
二、绘图内容及评分标准(一)抄画平面图形(30分)说明:局部放大图可不画AutoCAD绘图员试题2学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1.图幅设置要求:根据图形大小绘制A4(竖放)或A3(横放)图框,按照如图所示图形尺寸,按1:1绘图并标注尺寸;2.图层设置要求:将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分;3.尺寸标注样式中字体用“isocp.shx”,倾斜15°;4.将图形文件以“准考证号+姓名”为文件名保存在D盘根目录下,并按要求上传。
二、绘图内容及评分标准(一)抄画平面图形(30分)学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1.图幅设置要求:根据图形大小绘制A4(竖放)或A3(横放)图框,按照如图所示图形尺寸,按1:1绘图并标注尺寸;2.图层设置要求:将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分;3.尺寸标注样式中字体用“isocp.shx”,倾斜15°;4.将图形文件以“准考证号+姓名”为文件名保存在D盘根目录下,并按要求上传。
CAD练习题一、基本操作类1. 启动和关闭CAD软件。
2. 设置CAD的工作界面,包括工具栏、菜单栏、命令行等。
3. 新建、打开、保存和另存为CAD文件。
4. 绘制一条直线,长度为100mm。
5. 绘制一个半径为50mm的圆。
6. 使用矩形命令绘制一个长200mm、宽100mm的矩形。
7. 使用pline命令绘制一个闭合的多段线。
8. 使用move命令移动一个图形对象。
9. 使用copy命令复制一个图形对象。
10. 使用rotate命令旋转一个图形对象。
二、绘图与编辑类1. 绘制一条中心线,长度为150mm。
2. 绘制一个直径为80mm的圆。
3. 使用trim命令修剪多余线段。
4. 使用extend命令延伸线段至指定边界。
5. 使用mirror命令镜像一个图形对象。
6. 使用scale命令缩放一个图形对象。
7. 使用array命令创建矩形阵列。
8. 使用polararray命令创建极轴阵列。
9. 使用break命令打断一条线段。
10. 使用fillet命令绘制圆角。
三、图层与属性类1. 新建一个图层,命名为“标注”。
2. 将当前图层设置为“标注”。
3. 设置线型比例为1:100。
4. 改变线宽为0.5mm。
5. 设置颜色为红色。
6. 隐藏某一图层。
7. 冻结某一图层。
8. 锁定某一图层。
9. 修改图形对象的图层。
10. 查看并修改图形对象的属性。
四、尺寸与标注类1. 设置标注样式,包括线型、箭头、文字等。
2. 标注一条直线的长度。
3. 标注一个圆的直径。
4. 标注一个角度。
5. 标注一个半径。
6. 标注一个弧长。
7. 快速标注多个尺寸。
8. 修改标注文字内容。
9. 调整标注位置。
10. 删除不必要的尺寸标注。
五、文字与表格类1. 输入单行文字。
2. 输入多行文字。
3. 设置文字样式,包括字体、大小、颜色等。
4. 创建一个表格,包含3行4列。
5. 填写表格内容。
6. 调整表格行高和列宽。
7. 合并表格中的单元格。
《建筑CAD课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】:本课程《建筑CAD (编号为06008)共有单选题,判断改错题,简答题等多种试题类型,其中,本习题集中有[判断改错题]等试题类型未进入。
一、单选题1.选择正确答案。
启动AutoCAD是()。
A.只能双击桌面上的AutoCAD图标。
B.只能双击开始菜单中的AutoCAD图标。
C.只能找到绘制过的AutoCAD文件后双击它。
D.去掉以上选择中的“只能”后,都可以。
2.选择正确答案。
要擦除AutoCAD中一个对象的方法是()。
A.打开具有这一对象的文件,选中要擦除的对象,然后删除它。
B.打开具有该对象的文件就可以了。
C.需要重新绘制这个文件除要删除的对象以外的所有对象。
D.另存具有该对象的文件,然后删除原文件。
3.选择正确答案。
打开一个名为Latch.dwg的文件的步骤是()。
A.不能找到这个文件后双击它。
B.不能打开AutoCAD,从其打开图标中找到Latch.dwg 。
C.不能把Latch.dwg改名,然后双击它。
D.把以上三种方法去掉“不”以后都可以。
4.选择正确答案。
画出门栓的步骤是()。
A.启动AutoCAD,建立一个新文件,文件名定为Latch。
进入图形编辑器时,利用直线命令画出门栓的直线部分。
在图示的位置开始画线,然后由键盘输入相对坐标,例如,输入@ 400 V 180,便从右向左画出一条400单位线段。
画一条弧线作为曲线部分,即单击绘图工具条上的圆弧工具钮中的起点、圆心,角度。
利用端点,选取弧的端点,以开始画弧。
按照命令行中的提示,完成圆弧。
完成矩形的部分。
B.打开一个新文件,文件名定为Latch。
利用直线命令画出门栓的直线部分。
在图示的位置开始画线,然后由键盘输入相对坐标,从右向左画出一条线段。
画一条弧线作为曲线部分,即单击绘图工具条上的圆弧工具钮中的起点、圆心,角度。
禾U用端点,选取弧的端点,以开始画弧。
按照命令行中的提示,完成圆弧。
CAD绘图练习(附答案)练习题1:简单的二维图形绘制目标技能点:线条、圆形、矩形的绘制与编辑。
任务要求:1.绘制一个矩形:创建一个尺寸为100mm × 50mm的矩形。
2.在矩形内部绘制一个圆形:圆心在矩形的中心,半径为20mm。
3.在矩形的右上角绘制一条斜线:斜线长度为70mm,倾斜角度为45度。
4.对矩形进行修改:将矩形的长度从100mm修改为150mm,并保持宽度不变。
5.将圆形移动到矩形的左下角。
练习题2:二维复杂形状绘制目标技能点:多边形、修剪、延伸、镜像。
任务要求:1.绘制一个正六边形:每边长度为50mm。
2.在六边形的一个角上绘制一个小正方形:边长为20mm。
3.在六边形的中心绘制一个圆形:半径为30mm。
4.使用修剪工具修剪掉六边形与正方形重叠的部分。
5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。
练习题3:三维建模基础目标技能点:立方体、圆柱体、圆锥体的创建与组合。
任务要求:1.创建一个立方体:边长为100mm。
2.在立方体的一侧创建一个圆柱体:高度为100mm,底面直径为30mm,圆柱体的底面与立方体的一侧面相切。
3.在圆柱体的顶部创建一个圆锥体:高度为50mm,底面直径与圆柱体顶部直径相同。
4.将圆柱体和圆锥体的交集部分从立方体中切除。
5.对模型进行渲染,设置材质与光源,使其看起来更逼真。
练习题4:工程图绘制目标技能点:标注、尺寸、剖视图、投影视图。
任务要求:1.绘制一个简单的机械部件的主视图、俯视图和左侧视图:部件包括一个带有圆孔的长方体。
2.在主视图中标注部件的尺寸。
3.绘制部件的剖视图:显示圆孔的内部结构。
4.在所有视图中添加尺寸标注和注释:标注圆孔的直径和长方体的长度、宽度和高度。
5.使用图层管理工具区分不同的视图和标注。
练习题5:复杂三维模型构建目标技能点:布尔运算、复杂形状组合、细节建模。
任务要求:1.创建一个三维模型:由一个长方体和一个圆柱体组成,圆柱体的底面半径为20mm,高度为60mm,圆柱体位于长方体的中心。
《电气CAD》课程习题集一、单选题1.外部参照与块的主要区别中,不正确的是()。
A、被插入图形文件的信息直接加入到主图形文件中B、以外部参照方式将图形插入到另一图形文件(称主图形文件)中C、主图形文件只是记录参照的关系D、对主图形的操作不会改变外部参照图形文件的内容2.下列哪个命令用于编辑文字()。
A、DEDITB、DDEDITC、DMODIFYD、DTEXT3.以下不是构成尺寸标注基本元素的是()。
A、标注文字B、尺寸线C、箭头D、文字界线4. AutoCAD 2004中文版默认长度单位类型为()。
A、小数B、分数C、工程D、科学5.在AutoCAD 2004中文版中,以下不具有拷贝对象功能的是()。
A、复制B、镜像C、阵列D、移动6.绘制直线时,可以在命令行中输入什么命令实现()。
A、LineB、copyC、RayD、R7.在启动向导中,AutoCAD使用的样板图形文件的扩展名是()。
A、DWGB、DWTC、DWKD、WIZ8.在文字标注时,()控制数字小数位的设置。
A、在“标注样式”的“精度”选项B、UNITS命令C、在“标注样式”的“测量比例”选项D、编辑标注文字9.下列不属于图层设置的范围有()。
A、颜色B、线宽C、过滤器D、线型10.在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离,该图形的坐标将()。
A、在X方向及Y方向均发生变化B、在X方向发生变化,Y方向不发生变化C、在X方向及Y方向均不发生变化D、在Y方向发生变化,X方向均发生变化11.当用DASHED线型画线时,发现所画的线看上去像实线,这时应该用()来设置线型的比例因子。
A、LINETYPEB、DDEDITC、FACTORD、LTSCALE12.用LINE命令画出一个矩形,该矩形中有()图元实体。
A、1个B、4个C、不一定D、5个13.在Select objects操作中,若想选择最近生成的对象,应键入()。
A、WB、PC、LD、ALL14.剪切物体需用()命令。
CAD入门练习题
一、基础知识类
1. CAD软件的主要功能有哪些?
2. 请列举至少三种CAD绘图命令。
3. CAD中,如何切换绘图模式与编辑模式?
4. 在CAD中,如何快速打开和保存文件?
5. 请简述CAD中图层的作用。
二、绘图操作类
1. 绘制一条长度为100mm的直线。
2. 绘制一个边长为50mm的正方形。
3. 绘制一个半径为25mm的圆。
4. 绘制一个长50mm、宽30mm的矩形。
5. 绘制一个角度为45度的等腰直角三角形。
三、编辑操作类
1. 如何移动一个图形?
2. 如何复制一个图形?
3. 如何旋转一个图形?
4. 如何缩放一个图形?
5. 如何删除一个图形?
四、图层管理类
1. 如何创建一个新图层?
2. 如何设置当前图层?
3. 如何修改图层颜色?
4. 如何隐藏和显示图层?
5. 如何冻结和解冻图层?
五、文字与标注类
1. 如何在CAD中添加单行文字?
2. 如何在CAD中添加多行文字?
3. 请列举至少三种标注样式。
4. 如何修改标注的文字高度?
5. 如何调整标注线的位置?
六、尺寸标注类
1. 如何进行线性标注?
2. 如何进行直径标注?
3. 如何进行半径标注?
4. 如何进行角度标注?
5. 如何进行连续标注?
七、打印与输出类
1. 如何设置打印比例?
2. 如何设置打印区域?
3. 如何设置打印样式?
4. 如何将CAD图纸输出为PDF格式?
5. 如何将CAD图纸输出为图片格式?。
练习一CAD的基本知识和基本操作1. 熟悉CAD操作界面,掌握CAD启动、新建、保存、关闭、打开和退出。
2. 掌握绘图单位、图形界限的设置。
3. 图形显示:视图缩放、平移、更新4. 坐标系、坐标、绘制直线5. 对象选取、删除和修剪。
6. 线型、颜色、线宽和图层7. 对象定位:栅格、捕捉、追踪-练习二绘制二维图形1.点样式的设置、绘制、定数等分、定距等分。
2.绘制直线类对象:射线、多线、多段线3.绘制多边形:距形、正多边形4.绘制圆弧类对象:圆、圆弧、圆环、椭圆5.绘制样条曲线6.图案填充练习三图形编辑1.调整对象位置:复制、镜像、偏移、阵列、移动2.调整对象尺寸:缩放、拉伸、延伸、拉长、打断3.倒角与倒圆角4.编辑多段线、多线和样条曲线5.使用夹持点编辑6.图形性质管理7.分解、面域、特性管理、特性匹配8.计算与查询:面积、周长、距离、坐标、显示实体参数练习四利用图块和属性绘图注写文字标注尺寸1.块的基本操作:创建块、插入块、块分解2.外部参照3.利用带有属性的块绘图:定义属性、编辑属性4.设置文字样式5.文字的输入:单行文字、多行文字6.输入特殊字符7.编辑文字8. 设置标注样式:线性、角度、直径、半径9.长度型尺寸标注:线性、对齐、基线、连续10.角度和径向标注11.引线标注和坐标标注12.快速标注13.标注形位公差14.编辑尺寸标注:相关性、标注、文字、更新15.设计中心练习五三维绘图1.模型空间和图纸空间2.三维坐标系3.显示三维图形4.轴测图5.三维实体造型6.编辑三维图形7.修改三维实体练习六图形输出综合实例1.配置输出设备2.输出图形3.绘制零件图4.绘制装配图。
实用CAD习题集习题一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。
图1.1 训练图习题二利用栅格捕捉绘制图形利用栅格捕捉绘制图2.1所示图形。
图形中需要计算的各端点X轴与Y轴间距均为5的倍数,所以X轴与Y轴栅格捕捉间距均应设置为5。
启用栅格显示,启用栅格捕捉。
调用直线命令拾取各点即可。
图2.1练习习题三利用对象捕捉绘制图形画图3.1所示图形图3-1习题四利用对象追踪、正交绘制图形练习(1)利用正交与对象追踪绘制图3.1与图2.1右侧所示图形(2)利用正交与对象追踪绘制图4.1所示图形图4.1 U形桥台投影图`习题五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。
图5.1 门栓习题六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。
图6.1 图形练习图6.2 图形练习习题七利用多边形绘制图形(1)利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。
(2)绘制如图7.1所示四棱台投影图。
(3)绘制图7.2所示正六棱柱投影图。
图7.1 四棱台投影图图7.2 六棱柱投影图习题八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。
图8.1建筑物立面图(展开图)习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。
图9.1花格窗习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图。
图10.1 房层建筑设计图利用阵列命令绘制图10.2所示图形。
图10.2练习习题十一绘制图形的剖面线练习图11.1所示圆形沉井及图11.2所示图形。
图11.1 圆形沉井图11.2 练习习题十二文字标注的应用画图12.1所示钢筋图。
图12.1 道碴桥面低高度钢筋混凝土梁钢筋图习题十三尺寸标注的应用画图13.1所示隧道衬砌断面图。
图13.1隧道衬砌断面图习题十四图层的应用画图14.1所示的T形桥台台顶构造图。
图14.1 T 型桥台台顶构造习题十五 综合练习画图15.1所示图形。
CAD 练习题一、基础知识类1. CAD软件的主要功能有哪些?2. 请列举至少三种CAD绘图命令。
3. CAD中,如何切换绘图模式?4. 在CAD中,如何快速打开和保存文件?5. 请简述CAD中图层的作用及如何创建新图层。
二、绘图操作类1. 绘制一条长度为100mm的直线。
2. 绘制一个边长为50mm的正方形。
3. 绘制一个半径为25mm的圆。
4. 绘制一个角度为45度的等腰直角三角形。
5. 绘制一个长100mm、宽50mm、高30mm的长方体。
三、修改与编辑类1. 如何删除一个图形对象?2. 如何移动一个图形对象?3. 如何复制一个图形对象?4. 请简述如何使用修剪命令。
5. 请举例说明如何使用阵列命令。
四、标注与文字类1. 在CAD中,如何添加线性标注?2. 如何添加直径标注?3. 请简述如何设置标注样式。
4. 如何在CAD图中添加文字?5. 请举例说明如何修改文字样式。
五、图层与块类1. 如何设置当前图层?2. 如何冻结和解冻图层?3. 请简述如何创建块。
4. 如何插入一个块?5. 请举例说明如何编辑块。
六、打印与输出类1. 如何设置打印比例?2. 如何设置打印区域?3. 请简述如何导出CAD图纸为PDF格式。
4. 如何打印多个视图?5. 请举例说明如何在打印时添加图签。
七、高级绘图技巧类1. 如何使用多段线命令绘制一条带有不同线宽的线条?2. 请描述如何使用样条曲线命令绘制一条光滑的曲线。
3. 如何使用面域命令创建一个闭合区域?4. 请举例说明如何使用图案填充命令填充一个区域。
5. 如何使用边界命令提取图形的边界?八、三维建模类1. 在CAD中,如何从二维图形创建三维实体?2. 如何在三维空间中绘制一条直线?3. 请简述如何使用拉伸命令创建三维模型。
4. 如何使用旋转命令创建旋转体?5. 请举例说明如何使用放样命令创建复杂的三维模型。
九、尺寸与公差类1. 如何在CAD中添加半径标注?2. 请简述如何设置尺寸公差。
计算机辅助设计cad习题集上机练习1:完成下列操作。
(8min)I. 设置标题栏显示完整路径。
II. 建立一个CAD文件并保存成cad2000图形文件。
III. 改变绘图窗口的背景颜色IV. 设置CAD自动保存时间为2分钟。
V. 新建cad图件,重命名,随意绘图,保存,然后打开它的BAK文件。
VI. 打开一个自动备份.sv$文件VII. 调出『对象捕捉工具栏』。
上机练习2:运用所学的CAD知识绘制下列图形,只需要绘制圆与矩形(即粗线部分),辅助线与标注不要求绘出。
(10min)上机练习3:绘制三边长度分别为:25,40,55的三角形。
上机练习4:运用所学的CAD知识绘制正三角形与内切圆。
上机练习5.已知一个圆,求一个圆与它相切,这个圆的半径为20,圆心在水平线上。
(过点做一个30.34圆,与线相交)上机练习6:运用所学的CAD 知识绘制下列图形(5min )9001003001200上机练习7:绘制如下图所示的图形。
(10min )上机练习8.绘制与已知圆弧相切(A即为切点,又为新圆弧的起点,半径为15的圆弧。
A上机练习9:绘制如下图所示的操场图形。
(10min)上机练习10:运用所学的CAD知识绘制沙发平面图(15min)510+510=1020+120=1140=70上机练习11:绘制如下图所示的水槽。
(20min)上机练习12:绘制如下图所示图形(10 min)上机练习13:绘制如下图形。
(20min )(正多边形,圆,圆弧,修剪上机练习14 按图标中的数据绘制曲线。
(10 min )序号 深度 速度1 0.0—6.6 15.9 2 6.6—10.2 18.3 3 10.2—16.8 25.0 4 16.8—21.1 23.3 5 21.1—26.6 28.0 6 26.6—36.2 38.(速度)(深度)102030405010203040上机练习15 绘制以下平面图。
(10min )上机练习16 绘制以下图形。
第一章绘制命令练习1.1 输入点的坐标画线【练习1-1】:利用点的绝对或相对直角坐标绘制图1-1所示的图形。
【练习1-2】:利用点的绝对或相对直角坐标绘制图1-2所示的图形。
提示:点(1)可通过正交偏移捕捉(FROM)确定。
【练习1-3】:利用点的相对直角坐标和相对极坐标绘制图1-3所示的图形。
提示:可利用角度覆盖方式(Polar Angle Overrides)绘制适当长度的AB线段,然后将多余的部分修剪掉。
【练习1-4】:利用点的相对直角坐标和相对极坐标绘制图1-4所示的图形。
1.2 利用正交模式或极坐标追踪模式画线【练习1-5】:打开正交模式,通过输入直线的长度绘制图1-5所示的图形。
【练习1-6】:设定极坐标追踪角度为30°,并打开极坐标追踪(POLAR),然后通过输入直线的长度画出图1-6所示的图形。
【练习1-7】:设定极坐标追踪角度为10°,并打开极坐标追踪(POLAR),然后通过输入直线的长度画出图1-7所示的图形。
1.3 使用对象捕捉精确画线【练习1-8】:打开附盘上的文件“1-8.dwg”,使用LINE命令并利用对象捕捉将图1-8中的左图修改为右图。
【练习1-9】:打开附盘上的文件“1-9.dwg”,使用LINE命令并利用对象捕捉将图1-9中的左图修改为右图。
提示:点(1)、(2)可利用延伸捕捉(EXT)确定。
【练习1-10】:打开附盘上的文件“1-10.dwg”,利用平行捕捉(PAR)及建立临时追踪点(TT)的方法将图1-10中的左图修改为右图。
提示:在绘制矩形时,可依次在点(1)、(2)、(3)、(4)处建立临时追踪点。
1.4 利用自动追踪画线【练习1-11】:打开附盘上的文件“1-11.dwg”,利用级坐标追踪、自动捕捉及自动追踪功能将图1-11中的左图改为右图。
图1-11 利用极坐标追踪、自动捕捉及自动追踪功能画线【练习1-12】:打开附盘上的文件“1-12.dwg”,利用级坐标追踪、自动捕捉及自动追踪功能将图1-12中的左图改为右图。
提示:设置极坐标捕捉角度为30°,设定自动捕捉类型为端点(END)、中点(MID)和交点(INT)。
【练习1-13】:打开附盘上的文件“1-13.dwg”,用LINE命令并结合自动追踪功能(OTRACK)将图1-13中的左图修改为右图。
提示:设定自动捕捉类型为端点(END)和中点(MID)。
画线时,依次在点(1)、(2)、(3)、(4)、(5)、(6)、(7)处建立追踪参考点。
【练习1-14】:利用极坐标追踪、自动捕捉及自动追踪功能绘制图1-14所示的图形。
提示:设置极坐标捕捉角度为30°,设定自动捕捉类型为端点(END)和交点(INT)。
1.5 圆和椭圆【练习1-15】:打开附盘上的文件“1-15.dwg”,利用CIRCLE和TRIM命令将图1-15中的左图修改为右图。
提示:绘制圆弧A、B时,可分别使用CIRCLE命令的“Ttr”和“3P”选项。
【练习1-16】:打开附盘上的文件“1-16.dwg”,利用CIRCLE、ELLIPSE和TRIM命令将图1-15中的左图修改为右图。
【练习1-17】:绘制图1-17所示的图形。
提示:利用ELLIPSE命令的“Center”选项绘制倾斜椭圆,其中心点可利用正交偏移捕捉(FROM)确定。
【练习1-18】:绘制如图1-18所示的图形。
【练习1-19】:绘制如图1-19所示的图形。
1.6 矩形和正多边形【练习1-20】:用RECTANG命令绘制图1-20所示的图形。
提示:利用RECTANG命令的“Fillet”选项画图中的大矩形。
【练习1-21】:用POLYGON和CIRCLE命令绘制图1-21所示的图形。
【练习1-22】:绘制图1-22所示的图形。
【练习1-23】:绘制图1-23所示的图形。
1.7 平行关系【练习1-24】:打开附盘上的文件“1-24.dwg”,用OFFSET及TRIM命令将图1-24中的左图修改为右图。
【练习1-25】:打开附盘上的文件“1-25.dwg”,用OFFSET及TRIM命令将图1-25中的左图修改为右图。
提示:可使用OFFSET命令的“Through”选项画平行线A。
【练习1-27】:用LINE命令画图1-27所示的外轮廓线,再用OFFSET命令绘制此图的内部图形元素。
1.8 垂直及倾斜关系提示:图中的(1)点可利用延伸捕捉(EXT)确定。
【练习1-29】:打开附盘上的文件“1-29.dwg”,用XLINE命令的“Ang”选项将图1-29中的左图修改为右图。
【练习1-30】:打开附盘上的文件“1-30.dwg”,用XLINE命令的“Ang”选项并结合延伸捕捉(EXT)将图1-30中的左图修改为右图。
【练习1-31】:用LINE命令画出图1-31所示的外轮廓线,用XLINE命令绘制与倾斜轮廓线垂直的直线。
1.9 相切关系【练习1-33】:画较复杂的圆弧连接线,绘制结果如图1-33所示。
【练习1-34】:利用CIRCLE命令的“3P”选项画相切圆弧,绘制结果如图1-34所示。
【练习1-35】:画圆弧和光滑过渡的椭圆弧,绘制结果如图1-35所示。
曲线A是椭圆弧,点(1)、(2)分别是短轴、长轴的端点。
曲线B是椭圆弧,点(3)、(4)是长轴的端点。
1.10 绘制均布几何特征【练习1-36】:创建矩形阵列,结果如图1-36所示。
【练习1-37】:创建环行阵列,结果如图1-37所示。
【练习1-38】:打开附盘的文件“1-38.dwg”,将下图中的左图修改为右图。
【练习1-39】:绘制图1-39所示的图形。
1.11 绘制对称的几何特征【练习1-40】:打开附盘的文件“1-40.dwg”,用MIRROR命令将图1-40中的左图修改为右图。
提示:要防止镜像文字被反转及倒置,应设置系统变量MIRRTEXT为0【练习1-41】:绘制图1-41所示的对称几何图形。
【练习1-42】:绘制图1-42所示的图形。
1.12 倒圆角和斜角【练习1-43】:打开附盘的文件“1-43.dwg”,将图1-43中的左图修改为右图。
提示:(1)对多义线倒圆角或斜角时,可使用FILLET或CHAMFER命令的“Polyline”选项绘制。
(2)A处的圆角可使用FILLET命令的“No trim”选项绘制。
【练习1-44】:绘制图1-44所示的图形1.13 画剖面线【练习1-45】:打开附盘的文件“1-45.dwg”,将图1-45中的左图修改为又图。
【练习1-46】:打开附盘的文件“1-46.dwg”,将图1-46中的左图修改为又图。
第二章编辑命令练习2.1 移动对象【练习2-1】:打开附盘的文件“2-1.dwg”,用MOVE和MIRROR命令将图2-1中的左图修改为右图【练习2-2】:打开附盘的文件“2-2.dwg”,用MOVE命令并通过输入位移值来移动图形元素,使图2-2中的左图边为右图。
提示:以“x,y”方式输入对象沿x,y轴移动的距离,或用“距离<角度”方式输入对象位移的距离和方向。
当AutoCAD提示“Specify base point or displacement:”时,输入位移值;当提示“Specify second point of displacement”时,按Enter键确认,这样AutoCAD就以输入的位移值移动对象。
【练习2-3】:绘制图2-3所示的图形。
操作步骤提示:1.用LINE命令画出图形的外轮廓线,参见图2-4。
2.在很容易定位的地方绘制圆,正六边形和矩形等图形,参见图2-53.用MOVE命令将圆,正六边形和矩形等图形移动倒正确的位置,参见图2-6。
2.2 复制对象【练习2-4】:打开附盘的文件“2-4.dwg”,用COPY命令将图2-7中的左图修改位右图。
【练习2-5】:绘制图2-8所示的图形。
操作步骤提示:1. 用LINE命令画出图2-9所示的图形。
2. 绘制圆A,B,参见图2-10,圆心位置可利用正交偏移捕捉命令(FROM)确定。
3.将圆A,B分别复制倒C,D处,参见图2-11。
4. 将左部分图形镜像,结果如图2-12所示。
【练习2-6】:用LINE命令绘制图2-13所示图形的轮廓线,再用COPY命令形成图形内部元素。
2.3旋转对象【练习2-7】:打开附盘的文件“2-7.dwg”,用ROTATE和COPY命令将图2-14中的左图修改位右图。
提示:旋转线框A时可使用ROTA TE命令的“Reference”选项。
【练习2-8】:绘制图2-15所示的图形。
操作步骤提示:1. 首先画出图2-16所示的图形。
2. 对图2-16的右侧部分进行镜像操作,镜像线时直线A,结果如图2-17所示。
3. 对图2-17的左半部分进行旋转,然后倒圆角,结果如图2-18所示。
【练习2-9】:绘制图2-19所示的图形。
2.4对齐对象【练习2-10】:打开附盘的文件“2-10.dwg”,用ALIGN命令将图2-20中的左图修改为用图。
【练习2-11】:绘制图2-21所示的图形。
操作步骤提示:1.绘制图形的对称部分,在画出倾斜图形的定位线,参见图2-22。
2.在水平位置绘制倾斜图形A,参见图2-23。
3.用ALIGN命令将图形A定位倒正确的位置,参见图2-24。
4.创建环形阵列,结果如图2-25所示。
【练习2-12】:绘制图2-26所示的图形。
2.5拉伸对象【练习2-13】:打开附盘的文件“2-13.dwg”,用STRETCH命令将图2-27中的左图修改为右图。
【练习2-14】:绘制图2-28所示的图形。
操作步骤提示:1.用命令画图形的外轮廓线,参见图2-29。
2.绘制线框A.B,参见图2-30。
3.将线框A.B分别复制到C.D处参见图2-31。
4.拉伸线框C.D,结果如图2-32所示。
【练习2-15】:绘制图2-33所示的图形。
2.6比例缩放对象【练习2-16】:打开附盘的文件“2-16.dwg”,用SCALE和COPY命令将图2-34中的左图修改为右图。
提示:可使用SCALE命令的“Reference”选项将线框A缩放到新的尺寸。
【练习2-17】:打开附盘的文件“2-16.dwg”,用SCALE和COPY命令将图2-35中的左图修改为右图。
【练习2-18】:绘制图2-36所示的图形。
2.7改变对象的长度【练习2-19】:打开附盘的文件“2-19.dwg”,用LENGTHEN命令将图2-37中的左图修改为右图。
【练习2-20】:打开附盘的文件“2-20.dwg”,用LENGTHEN命令将图2-38中的左图修改为右图。
提示:可使用LENGTHEN命令的“Total”选项将直线的长度修改位指定数值。
2.8连接对象【练习2-21】:打开附盘的文件“2-21dwg”,用OFFSET和EXTEND命令将图2-39中的左图修改为右图。
