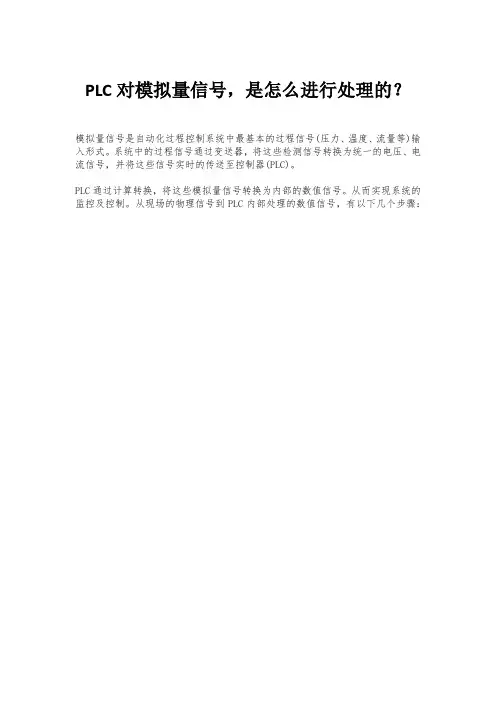

PLC对模拟量信号的处理过程及方法模拟量信号是自动化过程控制系统中最基本的过程信号(压力、温度、流量等)输入形式。系统中的过程信号通过变送器，将这些检测信号转换为统一的电压、电流信号，并将这些信号实时的传送至控制器(PLC)。
PLC通过计算转换，将这些模拟量信号转换为内部的数值信号。从而实现系统的监控及控制。从现场的物理信号到PLC内部处理的数值信号，有以下几个步骤：
从以上PLC模拟量的信号输入流程可以看到，在自动化过程控制系统中，模拟量信号的输入是非常复杂的。但是，在现目前的工业现场，对模拟量信号的处理已基本都采用电流信号方式进行传输，
相比于电压信号方式，电流信号抗干扰能力更强，传输距离更远，信号稳定。
这里就PLC对模拟量信号的转换过程进行一个简单的分解介绍。
PLC对模拟量信号的转换
西门子S7-200SMART PLC模拟量模块对模拟量信号的转换范围
台达DVP系列模拟量模块对模拟量信号的转换范围从以上
可以看到：
1、模拟量信号接入PLC后，PLC将模拟量信号转换为了整型数据，不是浮点数(如西门子-27,648 到 27,648);
2、不同品牌的PLC对模拟量转换范围是有差异的(如西门子-27,648 到 27,648;台达-32,384 到 32,384);
3、PLC同一个模块对不同类型的模拟量信号的转换范围是一致的
(如西门子对±10 V、±5 V、±2.5 V 或 0 到 20mA的模拟量信号的转换范围均为-27,648 到 27,648);
故从以上几点我们可以知道，接入PLC的模拟量信号还需要进行再转换处理，才可以得到与实际物理量相匹配的数据;在进行数据转换处理的时候，还应该与使用的PLC模块的处理数据范围相对应。PLC数据转换处理过程
1、模拟量信号与PLC转换数据之间的转换
从以上内容知道，从PLC直接读取到的模拟量信号为整型数据，整型数据无法直观的反馈出实际的物理量大小，故为了能够直观的反馈出现场的过程信号情况，还应该将这些整型数据转换为反馈直观真实的浮点数信号。这里以台达PLC模拟量输入模块的数据处理过程为例说明。
以上为台达PLC电流输入信号与读取信号的对应关系通过以上对应关系图，可以知道对于一个任意的电流输入信号(X)，与读取到的数值信号(Y)，有如下的对应关系：
将以上公式变换，则可以得到以下直接转换公式，如下：
由以上公式，可以将PLC读取到的整数数据，转换为PLC接收到的模拟量电流信号值。
2、实际物理值与模拟量数据之间的转换实际物理值与模拟量数据之间的转换方式同上面的转换方式相同。如下为某压力变送器的压力与模拟量信号范围(0.1-10bar，4-20mA)，同样的，压力与电流之间有如下的转换关系公式：
将以上公式变换，则可以得到以下直接转换公式，如下：
由以上公式，可以直接将模拟量电流信号转换为压力值数据。
3、实际物理值与PLC内部数据直接的转换将PLC读取到的数据转换为实际的物理值，通过以上两步转换就可以得到。在处理时跳过输入信号值大小的转换，可以得到如下关系：
将以上公式变换，则可以得到以下直接转换公式，如下：
通过此公式，就可以直接通过PLC读取到的数据转换为实际的物理量值。
以上即为PLC对模拟量信号的处理过程及方法。
模拟数字信号处理的相关性 Paul Hasler 和David V.Anderson 佐治亚州电子与计算机工程技术研究院, 亚特兰大市, GA30332 phasler@https://www.doczj.com/doc/2e16329766.html,, dva@https://www.doczj.com/doc/2e16329766.html, 摘要 我们介绍了模拟数字信号处理的相关性的定义和实时信号处理函数的含义.我们也讨论了模拟计算和数字计算电路中操作运算的平衡行问题,并且展示了模拟数字信号相关性处理系统的构架.该系统在模拟VLSI电路处理中的新特性使用采用可编程单元方法改进模拟信号处理系统成可能。 1.模拟数字信号处理相关性的定义 在最近和将来DSP的应用中, VLSI模拟电路的新特性得到了使用[1,2,3,4,5,6,7]。并且，模拟电路系统具有可编程性，可配置和良好的适应性，同时集成度可以和数学存储单元相比（例如，能将超过10万的加法器集成到单一芯片上）[8,9,10,11,5].通常，单一芯片不会同时具有模拟和可编程特性，模拟电路主要用在前置放大器中，而可编程器件专门用于数字处理域中。因此，我们必须清楚是否要具有数学和模拟信号处理两中特性，或者针对特殊用途选择专门的解决方案。本论文所关注的就是确定问题所在。本文章描述了一种创建模拟数字信号处理系统相关性方案。与简单将各部分拼接起来相对，该系统更能发挥各部分的优势。 本论文中我们定义了模拟数字信号相关性处理的概念（CADSP），并且在实时系统中使用了可编程模拟信号处理和数字信号处理相融合的方法。在现在技术中无论是模拟信号处理还是数字信号处理均不会单独使用，因为现实世界中信号均为模拟量然而大多数的控制器都是数字量。最终问题就是如何区分模拟和数字的界限，如图1所示，使用互动有益方法时，利用模拟/数字计算来形成系统的总体框架。对于计算时模拟量和数字量如何区别，CADSP能灵活地设定。在数学运算和电路计算方面，CADSP是复合信号研究的超集。在模拟系统中增加函数功能性后，我们能改进数字系统的性能，因此这样的整个产品正在研发中。 图1 模拟/数字信号相关性处理的结构图。我们认为从现实传感器中获得信号的模型是模拟的，它需要由计算机处理。相反的数字信号经过执行机构作用于现实。一种方法是将A/D传感器放置在尽量接近被监测信号的位置，将计算机的残差直接输出。另一种交互的方式是通过模拟信号处理，获得简单A/D转换器，减小数字计算机的计算误差的步骤来完成。可以将上述模拟计算和A/D转换器组合起来组成复杂的A/D转换器，与引入信号的字面地图相比它能提供更多的信息（如傅立叶系数，音位等）。模数界限的确定特殊应用的需要。 对模数界限划分的讨论将会占用数篇论文。该方法的应用领域包括语音处理，多维信号处理，雷达波计算，会话处理和图像处理和识别。下面的部分进行结论分析，过程分析并讨论能源消耗的含义，生产量和工程设计时间。第二部分讨论当前技术环境和模数信号处理可行性融合方式的改进。第三部分对模拟信号处理能力进行了总结。第四部分对已给定系统的解决方案进行了比较和讨论。在这一部分，将对相关的论文进行致谢。

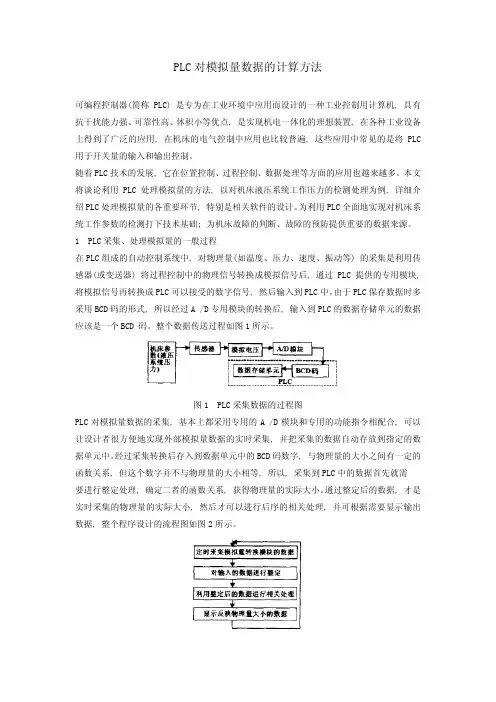

PLC对模拟量数据的计算方法 可编程控制器(简称PLC) 是专为在工业环境中应用而设计的一种工业控制用计算机, 具有抗干扰能力强、可靠性高、体积小等优点, 是实现机电一体化的理想装置, 在各种工业设备上得到了广泛的应用, 在机床的电气控制中应用也比较普遍, 这些应用中常见的是将PLC 用于开关量的输入和输出控制。 随着PLC技术的发展, 它在位置控制、过程控制、数据处理等方面的应用也越来越多。本文将谈论利用PLC处理模拟量的方法, 以对机床液压系统工作压力的检测处理为例, 详细介绍PLC处理模拟量的各重要环节, 特别是相关软件的设计。为利用PLC全面地实现对机床系统工作参数的检测打下技术基础; 为机床故障的判断、故障的预防提供重要的数据来源。 1 PLC采集、处理模拟量的一般过程 在PLC组成的自动控制系统中, 对物理量(如温度、压力、速度、振动等) 的采集是利用传感器(或变送器) 将过程控制中的物理信号转换成模拟信号后, 通过PLC提供的专用模块, 将模拟信号再转换成PLC可以接受的数字信号, 然后输入到PLC中。由于PLC保存数据时多采用BCD码的形式, 所以经过A /D专用模块的转换后, 输入到PLC的数据存储单元的数据应该是一个BCD 码。整个数据传送过程如图1所示。 图1 PLC采集数据的过程图 PLC对模拟量数据的采集, 基本上都采用专用的A /D模块和专用的功能指令相配合, 可以让设计者很方便地实现外部模拟量数据的实时采集, 并把采集的数据自动存放到指定的数据单元中。经过采集转换后存入到数据单元中的BCD码数字, 与物理量的大小之间有一定的函数关系, 但这个数字并不与物理量的大小相等, 所以, 采集到PLC中的数据首先就需 要进行整定处理, 确定二者的函数关系, 获得物理量的实际大小。通过整定后的数据, 才是实时采集的物理量的实际大小, 然后才可以进行后序的相关处理, 并可根据需要显示输出数据, 整个程序设计的流程图如图2所示。
