东芝M600笔记本电脑拆机教程-原创

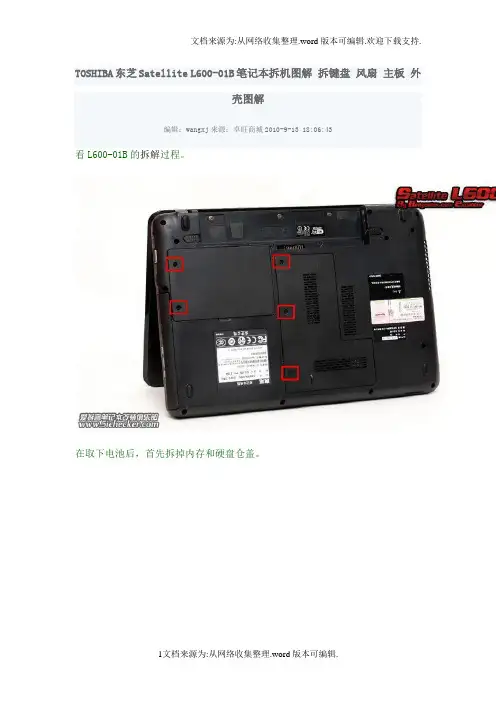

TOSHIBA东芝Satellite L600-01B笔记本拆机图解拆键盘风扇主板外壳图解编辑：wangxj来源：卓旺商城2010-9-13 18:06:43看L600-01B的拆解过程。

在取下电池后，首先拆掉内存和硬盘仓盖。

然后硬盘就可以直接拆下来，没有阻碍。

无线网卡右边，并排着还有一条PCI-E插槽的空焊盘和固定螺丝口，估计是用来给迅盘或3G模块设计的，可惜插槽没有焊上，感兴趣的朋友可以自己DIY一个上去。

估计这是蓝牙模块的安装位置，同样空着，位置倒是不难找，自行镶牙的难度也不大。

取下硬盘、光驱、内存和wifi网卡之后的样子，接下来把D面的所有螺丝都拧下来，如图所示。

接下来翻转到C面，撬开键盘顶部的塑料条，露出3个键盘固定螺丝，拧掉之后，即可撬下键盘。

键盘背面有一根排线与主板相连取下的键盘正面图。

键盘去掉之后，C面的固定螺丝全部裸露，如图标注，全部拆除。

之后C面和D面机壳就能轻松分离了，此处还有两条排线，断开即可。

C面机壳背照，ABS工程塑料材质，贴有金属屏蔽层。

C面去掉之后，L600-01B内部结构一览无余，主板表面覆盖着一大片绝缘层。

左侧屏轴和风扇处细节特写。

右屏轴处特写。

此时主板仅剩3个螺丝固定在D面，可轻松取下。

取下主板后的D面机壳。

按照之前屏轴图片上的标注，拧下螺丝，屏幕也一并取下。

D面机壳。

取下的L600-01B主板，如上图，尺寸不小。

翻过来后，可见散热器，HM55芯片被直接裸露，没有安排散热措施。

L600-01b的散热系统比较单薄，单管串联了CPU和GPU两大热源。

散热器背面，可见其还负责对几颗显存的散热工作。

i3-330M处理器，虽然内置了显卡，但在L600-01b上无法开启。

AMD的大马甲，HD5145 GPU真身，爱较真的朋友可以进一步研究GPU上的编号。

下面还有几个零碎物件：日立的5K500，320G硬盘，性能平平，不看也罢。

东芝自家生产的8x DVD刻录机。

Realtek的8191无线网卡，支持802.11n，三星的2G内存和VGA/USB的接口PCB。

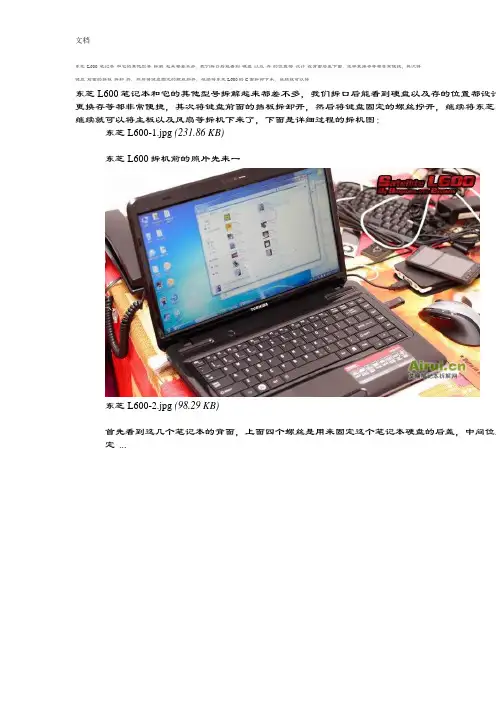

东芝L600 笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及存的位置都设计在背面后盖下面，这样更换存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝L600的C面拆卸下来，继续就可以将东芝L600笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及存的位置都设计更换存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝继续就可以将主板以及风扇等拆机下来了，下面是详细过程的拆机图：东芝L600-1.jpg (231.86 KB)东芝L600拆机前的照片先来一东芝L600-2.jpg (98.29 KB)首先看到这几个笔记本的背面，上面四个螺丝是用来固定这个笔记本硬盘的后盖，中间位置定 ...东芝L600-3.jpg (.67 KB)可以看到硬盘和存位置来东芝L600-4.jpg (187.66 KB)来东芝L600得无线网卡特写东芝L600-5.jpg (249.99 KB)存使用的是重叠设计，这样大大节省了笔记本部的空间，东芝L600-6.jpg (.59 KB)如果你想清理风扇或者更换主板上的东西那就需要将上面的螺丝全部拧开东芝L600-7.jpg (153.54 KB)做到上面的以后将键盘的挡板用指甲撬开东芝L600-8.jpg (107.38 KB)拧开固定键盘的几个螺丝就能将键盘取出来了东芝L600-9.jpg (106.29 KB)注意键盘的排线需要拔出来，这个是东芝L600笔记本拆机下来的键盘特写东芝L600-10.jpg (154.89 KB)键盘下面是东芝L600的C面特写，将上面固定的螺丝全部拧开东芝L600-11.jpg (130.83 KB)以及将上面的排线取出来，这样就可以将整个C面拆开东芝L600-12.jpg (142.92 KB) C面反过来的特写东芝L600-13.jpg (201.17 KB)下面就是东芝L600的主板了，我们基本上可以看到风扇以及主板的主要部件了东芝L600-14.jpg (170.54 KB)下面我们要拆屏幕，将固定屏幕的螺丝拧开，我们已经标注了东芝L600-15.jpg (143.77 KB)右边也是一样，将固定的2个螺丝拧开即可东芝L600-16.jpg (190.4 KB)注意螺丝全部拧开后还有笔记本屏幕的排线以及无线天线需要拔掉东芝L600-17.jpg (66.6 KB)东芝L600拆机下来的屏幕而写东芝L600-18.jpg (.49 KB)将固定主板的几个螺丝拧开后就能将主板取出来，上面是东芝L600的Dm面东芝L600-19.jpg (159.4 KB)东芝L600拆机主板东芝L600-20.jpg (192.52 KB)东芝L600主板背面，这个时候我们拧开固定风扇的螺丝以及拔掉风扇电源就能取出丰乐东芝L600-21.jpg (105.2 KB)东芝L600的风扇特写东芝L600-22.jpg (106.61 KB)背面需要更换导热硅脂的话可以现在更换了东芝L600-23.jpg (178.82 KB)东芝L600拆解后的全家福，可以看到基本部件都在这里了。

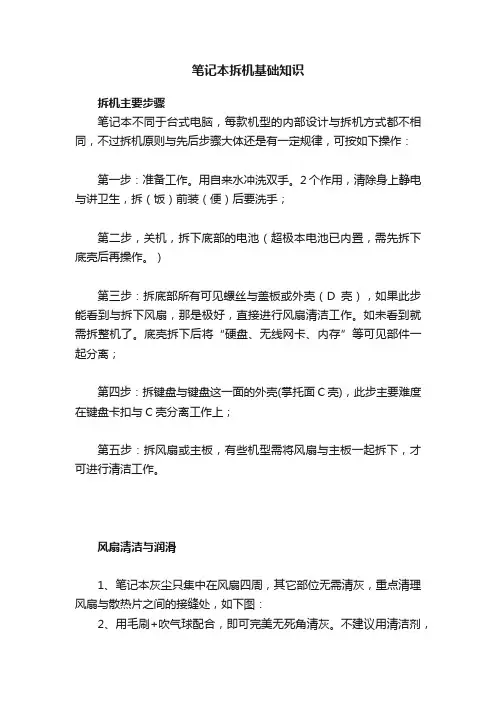

笔记本拆机基础知识拆机主要步骤笔记本不同于台式电脑，每款机型的内部设计与拆机方式都不相同，不过拆机原则与先后步骤大体还是有一定规律，可按如下操作：第一步：准备工作。

用自来水冲洗双手。

2个作用，清除身上静电与讲卫生，拆（饭）前装（便）后要洗手；第二步，关机，拆下底部的电池（超极本电池已内置，需先拆下底壳后再操作。

）第三步：拆底部所有可见螺丝与盖板或外壳（D壳），如果此步能看到与拆下风扇，那是极好，直接进行风扇清洁工作。

如未看到就需拆整机了。

底壳拆下后将“硬盘、无线网卡、内存”等可见部件一起分离；第四步：拆键盘与键盘这一面的外壳(掌托面C壳)，此步主要难度在键盘卡扣与C壳分离工作上；第五步：拆风扇或主板，有些机型需将风扇与主板一起拆下，才可进行清洁工作。

风扇清洁与润滑1、笔记本灰尘只集中在风扇四周，其它部位无需清灰，重点清理风扇与散热片之间的接缝处，如下图：2、用毛刷+吹气球配合，即可完美无死角清灰。

不建议用清洁剂，灰尘遇液体后会融合，反而更难清洁，再则电子产品怕潮湿，要是水分没完全晾干反而会引起生锈与电子故障。

3、另外，很多人在完事后很容易忘记把风扇排线接回，这点一定要重点检查一下。

3、拆风扇处的螺丝的技巧：按X对称方式拆下，CPU处四颗螺丝，第1颗只拆一半，不用完全拆下。

再拆对面第2颗的一半，然后拆第3、4颗一半，之后再完全拆开，这样做可使散热片平衡分离，以防压伤CPU核心。

（如图）4、风扇润滑。

因风扇只有正中间轴心处才需要润滑，而目前主流笔记本风扇承轴已采用全密封式，无法添加润滑剂。

早期风扇承轴可分离的可以自行增加润滑油，可按下图方法操作（加油操作难度高，不推荐使用）：硅脂使用方法1、旧的硅脂需去除干净（用纸巾或棉签擦拭即可，如硅脂固化可加长扣下即可）；2、硅脂涂抹位置：在CPU、显卡芯片表面与散热片之间涂薄薄一层即可，其它位置无需涂。

个人建议用点涂方式，如下图：下图是错误示范（并非涂在铜管表面）拆螺丝注意事项1、区分大小。

TOSHIBA东芝Satellite L600-01B笔记本拆机图解拆键盘风扇主板外壳图解编辑：wangxj来源：卓旺商城2010-9-13 18:06:43看L600-01B的拆解过程。

在取下电池后，首先拆掉内存和硬盘仓盖。

然后硬盘就可以直接拆下来，没有阻碍。

无线网卡右边，并排着还有一条PCI-E插槽的空焊盘和固定螺丝口，估计是用来给迅盘或3G模块设计的，可惜插槽没有焊上，感兴趣的朋友可以自己DIY一个上去。

估计这是蓝牙模块的安装位置，同样空着，位置倒是不难找，自行镶牙的难度也不大。

取下硬盘、光驱、内存和wifi网卡之后的样子，接下来把D面的所有螺丝都拧下来，如图所示。

接下来翻转到C面，撬开键盘顶部的塑料条，露出3个键盘固定螺丝，拧掉之后，即可撬下键盘。

键盘背面有一根排线与主板相连取下的键盘正面图。

键盘去掉之后，C面的固定螺丝全部裸露，如图标注，全部拆除。

之后C面和D面机壳就能轻松分离了，此处还有两条排线，断开即可。

C面机壳背照，ABS工程塑料材质，贴有金属屏蔽层。

C面去掉之后，L600-01B内部结构一览无余，主板表面覆盖着一大片绝缘层。

左侧屏轴和风扇处细节特写。

右屏轴处特写。

此时主板仅剩3个螺丝固定在D面，可轻松取下。

取下主板后的D面机壳。

按照之前屏轴图片上的标注，拧下螺丝，屏幕也一并取下。

D面机壳。

取下的L600-01B主板，如上图，尺寸不小。

翻过来后，可见散热器，HM55芯片被直接裸露，没有安排散热措施。

L600-01b的散热系统比较单薄，单管串联了CPU和GPU两大热源。

散热器背面，可见其还负责对几颗显存的散热工作。

i3-330M处理器，虽然内置了显卡，但在L600-01b上无法开启。

AMD的大马甲，HD5145 GPU真身，爱较真的朋友可以进一步研究GPU上的编号。

下面还有几个零碎物件：日立的5K500，320G硬盘，性能平平，不看也罢。

东芝自家生产的8x DVD刻录机。

Realtek的8191无线网卡，支持802.11n，三星的2G内存和VGA/USB的接口PCB。

一、前言对于许多台式电脑的用户来说，也许你已经享受过自己动手更换显卡、CPU 所带来的乐趣，不过我们却又很少有机会能够体会DIY笔记本的乐趣，特别是当笔记本还是做为奢侈品的时候。

对于笔记本用户来说，笔记本厂商提供给我们的整机，往往有些该有的东西没有（如独立显卡），不该有的东西一大堆（如操作系统）。

整机要满足我们每个人的需求的确很难，能满足我们需求的本本价格又太贵。

如果你对这种现状感到强烈不满，那么千万不要错过此文，下面介绍的方法一定会适合你的。

许多人对准系统都已经比较熟悉了，但是对于笔记本准系统 Barebone知道的朋友还不是太多，我们可以把它想像成为一个“****”笔记本，一款只提供了笔记本最主要框架部分的产品，像基座、液晶显示屏、主板等，其它部分诸如CPU、硬盘、光驱等就需要用户自己来选购并且安装了。

甚至对处于框架位置显示屏、主板用户如果还不满意的话，厂家也会提供相应的侯选产品供用户选择，以满足我们DIY笔记本的这种终极乐趣。

目前华硕、微星、精英等厂商都已经发布了多款这样的产品。

我们这篇文章所介绍的打造个性化笔记本就是使用微星MS-1029 笔记本barebone为基础的。

在本文中，我们以微星MSI MS-1029笔记本准系统为DIY的对象，这是一款基于AMD 平台的笔记，主板使用了ATI芯片组 chipset、配备了ATI Mobility Radeon X700显卡、双层DVD 刻录机和15.4-inch WXGA宽屏LCD 。

接下来我们所要做的就是为MSI MS-1029笔记本准系统选择合适的处理器、硬盘、 Mini PCI WLAN无线网卡和内存。

根据应用需要，我们选择了下面的这些配件：处理器： AMD Turion 64 Mobile Processor Model MT-37 (2.0 GHz) $280 无线网卡：MSI Wireless LAN Card (802.11b/g) with Bluetooth - $35 内存：OCZ 512MB DDR400 (PC 3200) SODIMM Memory (2 x 512MB - $50 each 硬盘：Western Digital Scorpio 2.5-inch 80 GB Hard Disk Drive (WD800VE) - $139这次实战我们使用了基于AMD平台的产品，如果你不喜欢还可以另外选择英特尔平台的笔记本准系统，下面就让我们来看看如果自己动手来DIY自己的笔记本吧。

拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。

一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

另外一种固定方式是用卡榫，这时就要用手沿着边缘慢慢抠开。

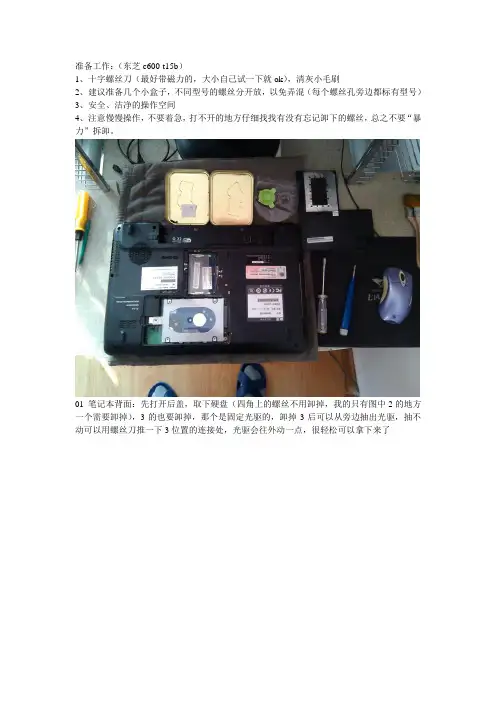

准备工作：（东芝c600-t15b）1、十字螺丝刀（最好带磁力的，大小自己试一下就ok），清灰小毛刷2、建议准备几个小盒子，不同型号的螺丝分开放，以免弄混（每个螺丝孔旁边都标有型号）3、安全、洁净的操作空间4、注意慢慢操作，不要着急，打不开的地方仔细找找有没有忘记卸下的螺丝，总之不要“暴力”拆卸。

01 笔记本背面：先打开后盖，取下硬盘（四角上的螺丝不用卸掉，我的只有图中2的地方一个需要卸掉），3的也要卸掉，那个是固定光驱的，卸掉3后可以从旁边抽出光驱，抽不动可以用螺丝刀推一下3位置的连接处，光驱会往外动一点，很轻松可以拿下来了个，其他地方仔细看，都卸掉。

03正面键盘上边的扣条，直接翘起拿下，是卡扣的，没有螺丝；拿下来后卸掉面板上露出的螺丝。

准备摘下键盘，注意不要直接拿掉，因为下面还有线连着。

04抬起键盘，看看下面的连线，1的位置，卡扣的两边有卡子，类似cpu的卡子，不过比较小，用螺丝刀抬起来，2的位置本来就是轻轻插在键盘上的，很容易拿下的（注意回头安装的时候别忘这两个地方，要不然键盘和触摸板就不灵了，哈哈）05卸下所有螺丝（注意记住位置，螺丝比较多，有的位置原来是没有螺丝的）06撬开面板边缘，拿下面板，注意用力均匀，如果有打不开的地方，先看螺丝是否全部卸下07拔掉链接处，2的位置胶布可以打开，抬起卡槽后可以拔出芯片了。

3的位置是风扇电源借口，应该比较容易拔掉的，可是我的就怎么也拿不下来，到最后用力过猛直接把线头拉出来了，好在后来按圆孔塞回去还好使~！~无语08确认所有借口拔掉，卸掉主板上的螺丝（还是要注意螺丝的位置，有些孔位是拆掉面板上的螺丝直接通过来的）09我的风扇电源就是在主板拿下来后才拔掉的09这回就剩下壳子了，拿出刷子，刷吧！！！我的用了3年了，灰还不是很多啊，哈哈10拆下的主板，主要是风扇和散热器，我没有把风扇完全打开，因为已经可以刷到灰了，散热器里面的灰很多，用长点的刷子基本可以透过去。

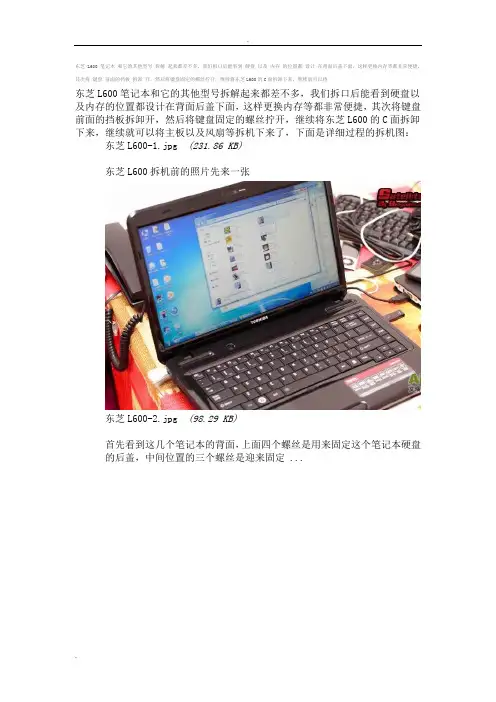

东芝 L600 笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及内存的位置都设计在背面后盖下面，这样更换内存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝L600的C面拆卸下来，继续就可以将东芝L600笔记本和它的其他型号拆解起来都差不多，我们拆口后能看到硬盘以及内存的位置都设计在背面后盖下面，这样更换内存等都非常便捷，其次将键盘前面的挡板拆卸开，然后将键盘固定的螺丝拧开，继续将东芝L600的C面拆卸下来，继续就可以将主板以及风扇等拆机下来了，下面是详细过程的拆机图：东芝L600-1.jpg (231.86 KB)东芝L600拆机前的照片先来一张东芝L600-2.jpg (98.29 KB)首先看到这几个笔记本的背面，上面四个螺丝是用来固定这个笔记本硬盘的后盖，中间位置的三个螺丝是迎来固定 ...东芝L600-3.jpg (197.67 KB)可以看到硬盘和内存位置来东芝L600-4.jpg (187.66 KB)来张东芝L600得无线网卡特写东芝L600-5.jpg (249.99 KB)内存使用的是重叠设计，这样大大节省了笔记本内部的空间，东芝L600-6.jpg (135.59 KB)如果你想清理风扇或者更换主板上的东西那就需要将上面的螺丝全部拧开东芝L600-7.jpg (153.54 KB)做到上面的以后将键盘的挡板用指甲撬开东芝L600-8.jpg (107.38 KB)拧开固定键盘的几个螺丝就能将键盘取出来了东芝L600-9.jpg (106.29 KB)注意键盘的排线需要拔出来，这个是东芝L600笔记本拆机下来的键盘特写东芝L600-10.jpg (154.89 KB)键盘下面是东芝L600的C面特写，将上面固定的螺丝全部拧开东芝L600-11.jpg (130.83 KB)以及将上面的排线取出来，这样就可以将整个C面拆开东芝L600-12.jpg (142.92 KB) C面反过来的特写东芝L600-13.jpg (201.17 KB)下面就是东芝L600的主板了，我们基本上可以看到风扇以及主板的主要部件了东芝L600-14.jpg (170.54 KB)下面我们要拆屏幕，将固定屏幕的螺丝拧开，我们已经标注了东芝L600-15.jpg (143.77 KB)右边也是一样，将固定的2个螺丝拧开即可东芝L600-16.jpg (190.4 KB)注意螺丝全部拧开后还有笔记本屏幕的排线以及无线天线需要拔掉东芝L600-17.jpg (66.6 KB)东芝L600拆机下来的屏幕而写东芝L600-18.jpg (163.49 KB)将固定主板的几个螺丝拧开后就能将主板取出来，上面是东芝L600的Dm 面东芝L600-19.jpg (159.4 KB)东芝L600拆机主板东芝L600-20.jpg (192.52 KB)东芝L600主板背面，这个时候我们拧开固定风扇的螺丝以及拔掉风扇电源就能取出丰乐东芝L600-21.jpg (105.2 KB)东芝L600的风扇特写东芝L600-22.jpg (106.61 KB)背面需要更换导热硅脂的话可以现在更换了东芝L600-23.jpg (178.82 KB)东芝L600拆解后的全家福，可以看到基本部件都在这里了。

笔记本电脑的拆解笔记本电脑硬盘的拆卸如图所示，先取掉固定硬盘的螺丝如“1”所示。

如图所示，把笔记本电脑打开，成半开状态。

双手向“2”所示的方向拖出。

2.笔记本电脑扩展内存的拆卸如图所示，打开内存盖螺丝“1”，拖起有螺丝的一端向“2”方向抬起即可。

如图所示，打开内存插槽盖后，把内存两边的卡子按照“3”所示方向分开。

按照“4”所示的方向取出内存。

3.笔记本电脑键盘的拆卸如图所示，把图中“1”所示的4条螺丝拧掉。

如图所示，按照“2”所示的方向向前推键盘即可，使键盘松落。

如图所示，键盘这时可以取下，但要注意键盘与主板的连线。

用力不要过大以免损坏键盘线，按照“1”所示的方向拔出接口即可。

4.笔记本内置内存的拆卸如图所示，取下键盘后你会看到键盘下有一条内存，这时按照“1”、“2”所示的方向取下内存即可。

用力不要太大以免造成内存插槽的损坏。

5.调制解调器和蓝牙卡的拆卸如图所示，M O D E M就在内存的旁边，第一步先拧掉“1”所示的螺丝，然后按照“2”所示的方向拔出即可。

如图所示，按照“3”、“4”、“5”所示的方向分别拔出各种连线即可。

6.无线网卡的拆卸如图所示，把“1”、“2”、“3”所示的螺丝全部拧掉，有两点要注意：在拧螺丝之前要把螺丝上面的垫片去掉不要损坏掉；要注意螺丝的位置，因为三种螺丝的长短是不同的，如果拧错会造成主板短路的。

切记！！！如图所示，先按照“4”所示方向把触摸板鼠标与主板的连线拔掉。

按照“5”所示方向平推面板即可。

如图所示，拆掉鼠标板后我们就可以看到鼠标板下的无线网卡了，这时需要做的就是把无线网卡的“天线”拔掉。

按照“1”、“2”所示的方向拔出即可。

如图所示，拆网卡时就像前面讲过拆卸内存的方法一样，按照“3”、“4”所示的方向拔出即可。

7.笔记本电脑风扇的拆卸如图所示，在拆卸风扇的时候一定要小心，千万不要把C P U划伤。

第一步先把“1”所示的固定风扇的螺丝拧掉，按照“2”、“3”所示的方向拖起风扇即可，但别忘了先把风扇电源线拔掉。

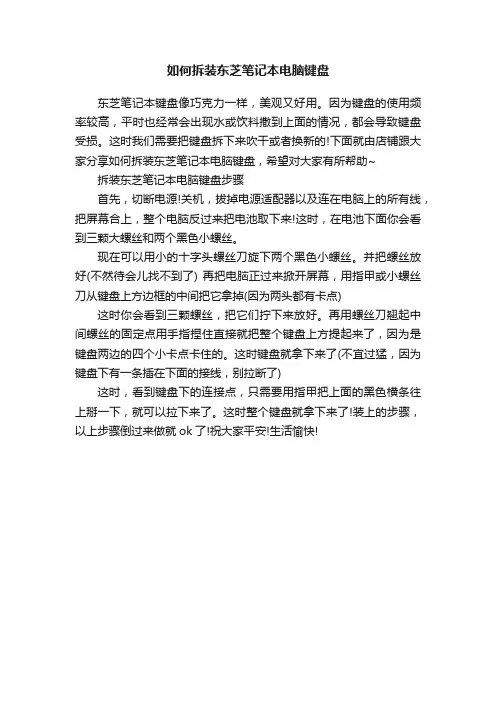

如何拆装东芝笔记本电脑键盘
东芝笔记本键盘像巧克力一样，美观又好用。

因为键盘的使用频率较高，平时也经常会出现水或饮料撒到上面的情况，都会导致键盘受损。

这时我们需要把键盘拆下来吹干或者换新的!下面就由店铺跟大家分享如何拆装东芝笔记本电脑键盘，希望对大家有所帮助~ 拆装东芝笔记本电脑键盘步骤
首先，切断电源!关机，拔掉电源适配器以及连在电脑上的所有线，把屏幕合上，整个电脑反过来把电池取下来!这时，在电池下面你会看到三颗大螺丝和两个黑色小螺丝。

现在可以用小的十字头螺丝刀旋下两个黑色小螺丝。

并把螺丝放好(不然待会儿找不到了) 再把电脑正过来掀开屏幕，用指甲或小螺丝刀从键盘上方边框的中间把它拿掉(因为两头都有卡点)
这时你会看到三颗螺丝，把它们拧下来放好。

再用螺丝刀翘起中间螺丝的固定点用手指捏住直接就把整个键盘上方提起来了，因为是键盘两边的四个小卡点卡住的。

这时键盘就拿下来了(不宜过猛，因为键盘下有一条插在下面的接线，别拉断了)
这时，看到键盘下的连接点，只需要用指甲把上面的黑色横条往上掰一下，就可以拉下来了。

这时整个键盘就拿下来了!装上的步骤，以上步骤倒过来做就ok了!祝大家平安!生活愉快!。

准备工作：（东芝c600-t15b）1、十字螺丝刀（最好带磁力的，大小自己试一下就ok），清灰小毛刷2、建议准备几个小盒子，不同型号的螺丝分开放，以免弄混（每个螺丝孔旁边都标有型号）3、安全、洁净的操作空间4、注意慢慢操作，不要着急，打不开的地方仔细找找有没有忘记卸下的螺丝，总之不要“暴力”拆卸。

01 笔记本背面：先打开后盖，取下硬盘（四角上的螺丝不用卸掉，我的只有图中2的地方一个需要卸掉），3的也要卸掉，那个是固定光驱的，卸掉3后可以从旁边抽出光驱，抽不动可以用螺丝刀推一下3位置的连接处，光驱会往外动一点，很轻松可以拿下来了个，其他地方仔细看，都卸掉。

03正面键盘上边的扣条，直接翘起拿下，是卡扣的，没有螺丝；拿下来后卸掉面板上露出的螺丝。

准备摘下键盘，注意不要直接拿掉，因为下面还有线连着。

04抬起键盘，看看下面的连线，1的位置，卡扣的两边有卡子，类似cpu的卡子，不过比较小，用螺丝刀抬起来，2的位置本来就是轻轻插在键盘上的，很容易拿下的（注意回头安装的时候别忘这两个地方，要不然键盘和触摸板就不灵了，哈哈）05卸下所有螺丝（注意记住位置，螺丝比较多，有的位置原来是没有螺丝的）06撬开面板边缘，拿下面板，注意用力均匀，如果有打不开的地方，先看螺丝是否全部卸下07拔掉链接处，2的位置胶布可以打开，抬起卡槽后可以拔出芯片了。

3的位置是风扇电源借口，应该比较容易拔掉的，可是我的就怎么也拿不下来，到最后用力过猛直接把线头拉出来了，好在后来按圆孔塞回去还好使~！~无语08确认所有借口拔掉，卸掉主板上的螺丝（还是要注意螺丝的位置，有些孔位是拆掉面板上的螺丝直接通过来的）09我的风扇电源就是在主板拿下来后才拔掉的09这回就剩下壳子了，拿出刷子，刷吧！！！我的用了3年了，灰还不是很多啊，哈哈10拆下的主板，主要是风扇和散热器，我没有把风扇完全打开，因为已经可以刷到灰了，散热器里面的灰很多，用长点的刷子基本可以透过去。

如何成功健康滴拆卸与重装自己的笔记本电脑
拆机除尘：不光对电脑散热有明显作用，而且可防止灰尘因静电造成元件损坏。

由于各类品牌的笔记本电脑的模具和设计不同，拆机的难易程度也不同，这里呢，我就以宏基4750G为列子为大家简单讲解一下整个拆机过程和具体注意事项。

工具：十字螺丝刀；笔记本电脑（宏基4750G）；拆机技术员。

步骤：
1、首先电脑一个双面特写
2、开始逐个拧掉连接螺丝钉
3、所有螺钉都拆掉后，拆下硬盘
4、开始拆键盘，注意途中所诉完成键盘拆卸
5、键盘拆掉后，开始拆下上面板
6、开始拆主板
7、主板成功拆下
8、开始拆风扇组。

TOSHIBA东芝Satellite L600-01B笔记本拆机图解拆键盘风扇主板外壳图解编辑：wangxj来源：卓旺商城2010-9-13 18:06:43看L600-01B的拆解过程。

在取下电池后，首先拆掉内存和硬盘仓盖。

然后硬盘就可以直接拆下来，没有阻碍。

无线网卡右边，并排着还有一条PCI-E插槽的空焊盘和固定螺丝口，估计是用来给迅盘或3G模块设计的，可惜插槽没有焊上，感兴趣的朋友可以自己DIY一个上去。

估计这是蓝牙模块的安装位置，同样空着，位置倒是不难找，自行镶牙的难度也不大。

取下硬盘、光驱、内存和wifi网卡之后的样子，接下来把D面的所有螺丝都拧下来，如图所示。

接下来翻转到C面，撬开键盘顶部的塑料条，露出3个键盘固定螺丝，拧掉之后，即可撬下键盘。

键盘背面有一根排线与主板相连取下的键盘正面图。

键盘去掉之后，C面的固定螺丝全部裸露，如图标注，全部拆除。

之后C面和D面机壳就能轻松分离了，此处还有两条排线，断开即可。

C面机壳背照，ABS工程塑料材质，贴有金属屏蔽层。

C面去掉之后，L600-01B内部结构一览无余，主板表面覆盖着一大片绝缘层。

左侧屏轴和风扇处细节特写。

右屏轴处特写。

此时主板仅剩3个螺丝固定在D面，可轻松取下。

取下主板后的D面机壳。

按照之前屏轴图片上的标注，拧下螺丝，屏幕也一并取下。

D面机壳。

取下的L600-01B主板，如上图，尺寸不小。

翻过来后，可见散热器，HM55芯片被直接裸露，没有安排散热措施。

L600-01b的散热系统比较单薄，单管串联了CPU和GPU两大热源。

散热器背面，可见其还负责对几颗显存的散热工作。

i3-330M处理器，虽然内置了显卡，但在L600-01b上无法开启。

AMD的大马甲，HD5145 GPU真身，爱较真的朋友可以进一步研究GPU上的编号。

下面还有几个零碎物件：日立的5K500，320G硬盘，性能平平，不看也罢。

东芝自家生产的8x DVD刻录机。

Realtek的8191无线网卡，支持802.11n，三星的2G内存和VGA/USB的接口PCB。

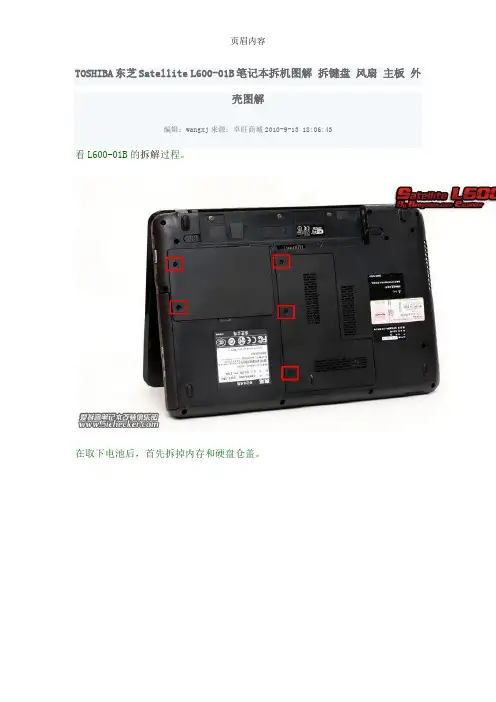

TOSHIBA东芝Satellite L600-01B笔记本拆机图解拆键盘风扇主板外壳图解编辑：wangxj 来源：卓旺商城2010-9-13 18:06:43看L600-01B的拆解过程。

在取下电池后，首先拆掉内存和硬盘仓盖然后硬盘就可以直接拆下来，没有阻碍。

无线网卡右边，并排着还有一条PCI-E插槽的空焊盘和固定螺丝口，估计是用来给迅盘或3G模块设计的，可惜插槽没有焊上，感兴趣的朋友可以自己DIY 一个上去。

估计这是蓝牙模块的安装位置，同样空着，位置倒是不难找，自行镶牙的难度也不大。

取下硬盘、光驱、内存和wifi网卡之后的样子，接下来把D面的所有螺丝都拧下来，如图所示。

接下来翻转到C面，撬开键盘顶部的塑料条，露出3个键盘固定螺丝，拧掉之后, 即可撬下键盘。

键盘背面有一根排线与主板相连I 0*-秤闱乐殆i er. coni取下的键盘正面图。

T之后C面和D面机壳就能轻松分离了，此处还有两条排线，断开即可。

C面机壳背照，ABS工程塑料材质，贴有金属屏蔽层。

C面去掉之后，L600-01B内部结构一览无余，主板表面覆盖着一大片绝缘层左侧屏轴和风扇处细节特写右屏轴处特写。

此时主板仅剩3个螺丝固定在D面，可轻松取下取下主板后的D面机壳按照之前屏轴图片上的标注，拧下螺丝，屏幕也一并取下D面机壳。

取下的L600-01B主板，如上图，尺寸不小翻过来后，可见散热器，HM55芯片被直接裸露，没有安排散热措施。

L600-01b的散热系统比较单薄，单管串联了CPU S GPI M大热源。

飯富雲吒审无辕宥乐齟WWW. Srcheckercom^散热器背面，可见其还负责对几颗显存的散热工作i3-330M处理器，虽然内置了显卡，但在L600-01b上无法开启AMD勺大马甲，HD5145 GPU!身，爱较真的朋友可以进一步研究GPU上的编号F面还有几个零碎物件:页眉内容页眉内容东芝自家生产的8x DVD 刻录机。

Realtek 的8191无线网卡，支持802.11 n ，三星的2G 内存和VGA/USB 勺接口PCB差点忘了这个，内存、硬盘仓盖，带屏蔽金属层最后，上东芝L600-01B的拆机全家福，折腾完毕。

东芝Satellite C600D-01L 笔记本电脑拆机教程作者：liu大帅哥东芝Satellite C600D-01L 笔记本电脑拆机教程、更换导热硅脂教程、光驱位升级机械硬盘或SSD教程、机械硬盘升级教程、CPU升级更换教程。

本机信息：--------[ 概览]----------------------------------------------------------------------------------电脑型号东芝Satellite C600D 笔记本电脑操作系统Windows 7 旗舰版32位SP1 ( DirectX 11 )处理器AMD Athlon(速龙) II P320 双核主板东芝Portable PC ( AMD 760G/780G/780V/785G/790GX/880G/890GX ) 显卡AMD Mobility Radeon HD 4200 Series ( 256 MB / 东芝)内存 4 GB ( 三星DDR3 1066MHz / 记忆科技DDR3 1600MHz ) 主硬盘西数WDC WD5000BPVT-00KPFT0 ( 500 GB / 5400 转/分) 显示器LG LGD01E6 ( 14 英寸)光驱TSSTcorp CDDVDW TS-L633C DVD刻录机声卡Conexant SmartAudio HD @ AMD IXP SB600/SB700/SB800 高保真音频网卡Atheros AR9285 Wireless Network Adapter / Askey--------[ 主板]----------------------------------------------------------------------------------主板型号东芝Portable PC芯片组AMD 760G/780G/780V/785G/790GX/880G/890GX主板版本Base Board VersionBIOS Insyde Corp. 1.30 / 制造日期: 2010年10月05日BIOS的大小2048 KB--------[处理器]--------------------------------------------------------------------------------处理器AMD Athlon(速龙) II P320 双核步进DA-C3速度 2.10 GHz (200 MHz x 10.5) HyperTransport: 1800 MHz处理器数量核心数: 2 / 线程数: 2核心代号Champlain生产工艺45 纳米插槽/插座Socket S1g4一级数据缓存64 KB, 2-Way, 64 byte lines一级代码缓存64 KB, 2-Way, 64 byte lines二级缓存 2 x 512 KB, 16-Way, 64 byte lines特征MMX+, 3DNow!+, SSE, SSE2, SSE3, SSE4A, HTT, X86-641.将T形盖子（上面只有一颗螺丝）打开就可以看见内部上面是一块机械硬盘，下面是内存条。

东芝光驱外壳拆卸步骤
维修光驱时,须拆卸光驱外壳,初次拆卸时,如果步骤不对,会感到费时费力.本人在对东芝XM-5301B光驱(作CD机用外壳的多次拆卸中,总结其拆卸步骤如下:
1,拆卸前面板,首先使托盘处于出盒状态,然后用螺丝刀等硬物把与前面板约13MM处的铁壳上的五个塑料卡扣一一顶进,注意用力要适度,每顶进一个的时候,另一手将相对应的前面板轻轻向外拉,使其脱离卡扣,完成后,可使前面板轻松脱离外壳.
2.卸底板.先拧下底板上的两个螺钉,再从后面拉起底板并抽出,底板抽出后就见到线路板了.
3.卸上盖.上盖与左右两侧是一体的,顶进左右各二个卡扣后,上盖就可向上拉出与机心脱离,方法参照卸前面板,卸下上盖后就可以从机心的一个圆孔中看到聚焦透镜了.如果只想清洁其表面,就可以用蘸水棉签从孔中进行,而不必卸线路板了.。
