光纤传感器 强度

光纤传感器技术简介摘要：光纤传感器技术经过二十多年的研发阶段，已经步入了实用阶段。

光纤传感器特有的优点以及广泛的种类使其具备了替代传统传感器的能力。

通过环境变量对光纤中传输光束强度、相位、偏振、光谱等光学特性的调制，使光纤传感器能够在远距离监控恶劣环境中系统的温度、应力、电流等不同的物理量。

光纤在这个过程中同时起到了信号传感和传输的作用。

光纤传感技术在工业，生物，工程，智能结构，人居生活等方面都有广阔的应用前景。

本文旨在为读者介绍光纤传感器技术和它的一些应用领域。

关键词： 光纤传感器; 调制型光纤传感器; 分布式传感器; 传感器的应用An Introduction to Fiber Optic Sensor TechnologyLiu WjAbstract: The technology of fiber optic sensor has entered the stage of practical application after the past decades’ development. Fiber optic sensors, with their unique advantages and a wide range of types, have the ability to displace traditional sensors. Fiber optic sensor technology offers the possibility of sensing different parameters like strain, temperature, pressure in harsh environment and remote locations. These kinds of sensors modulate some features of the light wave in an optical fiber such an intensity and phase or use optical fiber as a medium for transmitting the measurement information. This paper is an introduction to fiber optic sensor technology and some of the applications that make this branch of optic technology, which is still in its early infancy, an interesting field.Key words: Fiber optic sensors; modulation based fiber optic sensors; distributed sensors; sensor applications0引言光电子学和光纤通信的进步带来了许多新的产业的革命，光纤不仅可以作为一种传输介质，同时也可以用来设计传感系统。

光纤传感器分为几大类
光纤传感器分类
根据光纤在传感器中的作用分
1、功能型（全光纤型）光纤传感器
利用对外界信息具有敏感能力和检测能力的光纤（或特殊光纤）作传感元件，将“传”和“感”合为一体的传感器。

光纤不仅起传光作用，而且还利用光纤在外界因素（弯曲、相变）的作用下，其光学特性（光强、相位、偏振态等）的变化来实现“传”和“感”的功能。

因此，传感器中光纤是连续的。

由于光纤连续，增加其长度，可提高灵敏度。

2、非功能型（或称传光型）光纤传感器
光纤仅起导光作用，只“传”不“感”，对外界信息的“感觉”功能依靠其他物理性质的功能元件完成。

光纤不连续。

此类光纤传感器无需特殊光纤及其他特殊技术，比较容易实现，成本低。

但灵敏度也较低，用于对灵敏度要求不太高的场合。

传感器之家

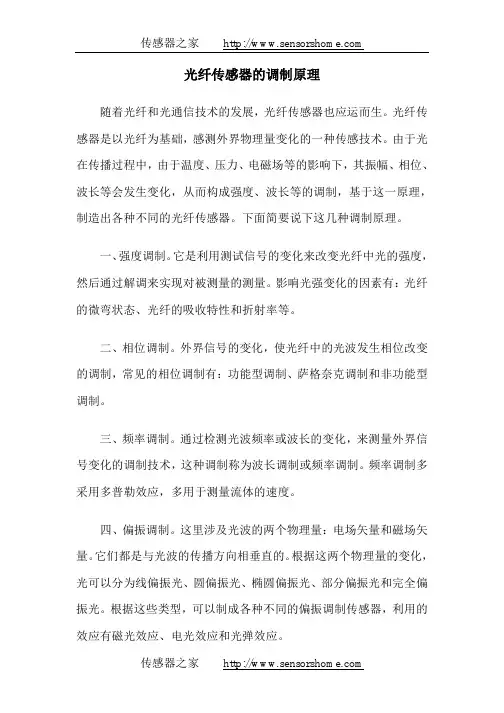

光纤传感器的调制原理
随着光纤和光通信技术的发展，光纤传感器也应运而生。

光纤传感器是以光纤为基础，感测外界物理量变化的一种传感技术。

由于光在传播过程中，由于温度、压力、电磁场等的影响下，其振幅、相位、波长等会发生变化，从而构成强度、波长等的调制，基于这一原理，制造出各种不同的光纤传感器。

下面简要说下这几种调制原理。

一、强度调制。

它是利用测试信号的变化来改变光纤中光的强度，然后通过解调来实现对被测量的测量。

影响光强变化的因素有：光纤的微弯状态、光纤的吸收特性和折射率等。

二、相位调制。

外界信号的变化，使光纤中的光波发生相位改变的调制，常见的相位调制有：功能型调制、萨格奈克调制和非功能型调制。

三、频率调制。

通过检测光波频率或波长的变化，来测量外界信号变化的调制技术，这种调制称为波长调制或频率调制。

频率调制多采用多普勒效应，多用于测量流体的速度。

四、偏振调制。

这里涉及光波的两个物理量：电场矢量和磁场矢量。

它们都是与光波的传播方向相垂直的。

根据这两个物理量的变化，光可以分为线偏振光、圆偏振光、椭圆偏振光、部分偏振光和完全偏振光。

根据这些类型，可以制成各种不同的偏振调制传感器，利用的效应有磁光效应、电光效应和光弹效应。

传感器之家。

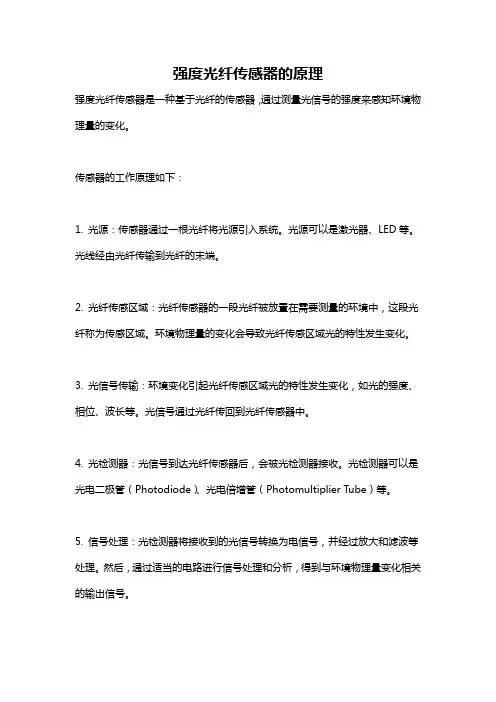

强度光纤传感器的原理
强度光纤传感器是一种基于光纤的传感器，通过测量光信号的强度来感知环境物理量的变化。

传感器的工作原理如下：
1. 光源：传感器通过一根光纤将光源引入系统。

光源可以是激光器、LED等。

光线经由光纤传输到光纤的末端。

2. 光纤传感区域：光纤传感器的一段光纤被放置在需要测量的环境中，这段光纤称为传感区域。

环境物理量的变化会导致光纤传感区域光的特性发生变化。

3. 光信号传输：环境变化引起光纤传感区域光的特性发生变化，如光的强度、相位、波长等。

光信号通过光纤传回到光纤传感器中。

4. 光检测器：光信号到达光纤传感器后，会被光检测器接收。

光检测器可以是光电二极管（Photodiode）、光电倍增管（Photomultiplier Tube）等。

5. 信号处理：光检测器将接收到的光信号转换为电信号，并经过放大和滤波等处理。

然后，通过适当的电路进行信号处理和分析，得到与环境物理量变化相关的输出信号。

6. 输出：最终，输出的信号可以是电压、电流、数字信号等形式，用于监测和测量环境中的物理量变化。

总而言之，强度光纤传感器通过测量光信号的强度变化来感知环境物理量的变化，利用光纤作为传感元件，通过光信号的传输和检测，实现对环境变量的监测和测量。

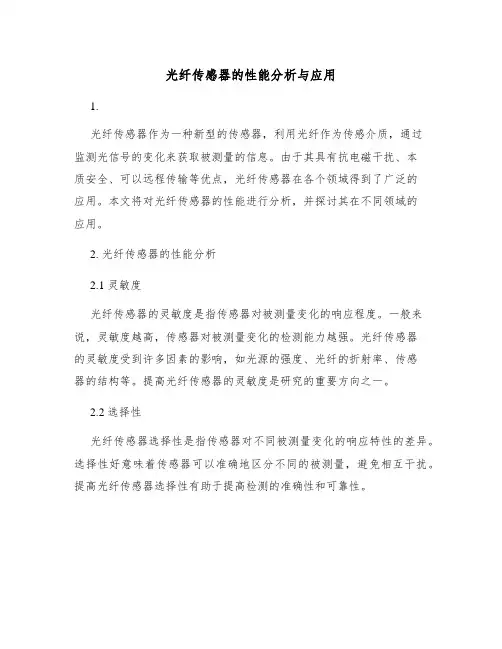

光纤传感器的性能分析与应用1.光纤传感器作为一种新型的传感器，利用光纤作为传感介质，通过监测光信号的变化来获取被测量的信息。

由于其具有抗电磁干扰、本质安全、可以远程传输等优点，光纤传感器在各个领域得到了广泛的应用。

本文将对光纤传感器的性能进行分析，并探讨其在不同领域的应用。

2. 光纤传感器的性能分析2.1 灵敏度光纤传感器的灵敏度是指传感器对被测量变化的响应程度。

一般来说，灵敏度越高，传感器对被测量变化的检测能力越强。

光纤传感器的灵敏度受到许多因素的影响，如光源的强度、光纤的折射率、传感器的结构等。

提高光纤传感器的灵敏度是研究的重要方向之一。

2.2 选择性光纤传感器选择性是指传感器对不同被测量变化的响应特性的差异。

选择性好意味着传感器可以准确地区分不同的被测量，避免相互干扰。

提高光纤传感器选择性有助于提高检测的准确性和可靠性。

2.3 稳定性光纤传感器的稳定性是指传感器在长时间运行过程中的性能保持能力。

稳定性好的传感器能够提供持续、可靠的数据，避免因性能波动导致的测量误差。

保证光纤传感器的稳定性是实际应用中的关键问题。

2.4 分辨力光纤传感器的分辨力是指传感器能够分辨的最小被测量变化。

分辨力越高，传感器对被测量细节的检测能力越强。

提高光纤传感器的分辨力对于精确测量具有重要意义。

3. 光纤传感器的应用3.1 能源领域光纤传感器在能源领域有着广泛的应用，如石油、天然气、电力等。

在石油和天然气领域，光纤传感器可以用于监测井口压力、温度等参数，为油气藏开发提供数据支持。

在电力领域，光纤传感器可以用于监测高压线路的温度、应力等参数，保障电网安全运行。

3.2 建筑领域在建筑领域，光纤传感器可以用于结构健康监测（Structural Health Monitoring, SHM）。

通过监测建筑物的应力、位移、振动等参数，可以评估建筑物的安全状态，为维护和加固提供依据。

3.3 医疗领域光纤传感器在医疗领域具有巨大的潜力。

光纤传感器测试原理
光纤传感器是一种利用光纤作为传感元件的传感器，其工作原理基于光的传输和损耗规律。

其测试原理可通过以下步骤进行：
1. 准备测试光纤：首先，需要准备一段长度合适的光纤作为测试样品。

光纤可以是单模光纤或多模光纤，具体选择根据测试需求来定。

2. 光源和检测器：接下来，需要连接一个适当的光源和光检测器，以使光能够在光纤中传输并被检测。

3. 光的注入与检测：将光纤的一端连接到光源，通过光源向光纤中注入光信号。

另一端连接到光检测器，用于接收光信号。

4. 记录基准光强：在测试开始之前，需要记录光源注入光纤时的基准光强。

这可用作参考，用于后续测试结果的分析和比较。

5. 引入被测物体或环境：将被测物体（如温度、压力、湿度等）或环境介质引入光纤附近，并确保其能够对光信号产生影响。

6. 测试信号强度变化：随着被测物体或环境的改变，光信号在光纤中传输过程中会发生衰减或其他变化。

光检测器会接收到光信号，并转换为电信号。

通过测量电信号的强度变化，即可得到被测物体或环境的相关参数。

7. 数据分析与结果显示：基于测量的电信号强度变化，进行数据分析，并将结果显示出来。

可以根据事先建立的模型或标定
曲线，将信号强度变化转换为被测物体或环境参数的值。

总结起来，光纤传感器的测试原理基于光信号在光纤中的传输特性以及光强的变化。

通过检测并分析光强的变化，可以获得与被测物体或环境相关的参数。

这种测试原理适用于各种应用领域，如温度、压力、湿度等的测量。

五类光纤传感器基本原理和优点简介来源：与非网根据被调制的光波的性质参数不同，这两类光纤传感器都可再分为强度调制光纤传感器、相位调制光纤传感器、频率调制光纤传感器、偏振态调制光纤传感器和波长调制光纤传感器。

1）强度调制型光纤传感器基本原理是待测物理量引起光纤中传输光光强的变化，通过检测光强的变化实现对待测量的测量。

恒定光源发出的强度为I的光注入传感头，在传感头内，光在被测信号的作用下其强度发生了变化，即受到了外场的调制，使得输出光强的包络线与被测信号的形状一样，光电探测器测出的输出电流也作同样的调制，信号处理电路再检测出调制信号，就得到了被测信号。

这类传感器的优点是结构简单、成本低、容易实现，因此开发应用的比较早，现在已经成功的应用在位移、压力、表面粗糙度、加速度、间隙、力、液位、振动、辐射等的测量。

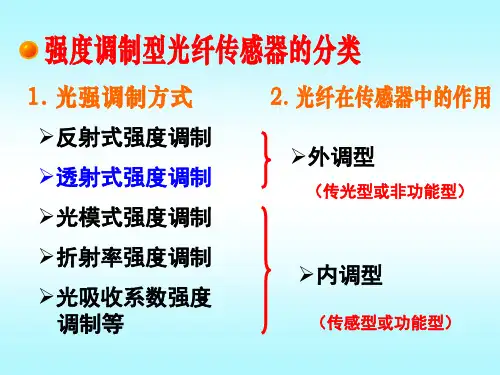

强度调制的方式很多，大致可分为反射式强度调制、透射式强度调制、光模式强度调制以及折射率和吸收系数强度调制等等。

一般反射式强度调制、透射式强度调制、折射率强度调制称为外调制式，光模式称为内调制式。

但是由于原理的限制，它易受光源波动和连接器损耗变化等的影响，因此这种传感器只能用于干扰源较小的场合。

2）相位调制型光纤传感器基本原理是：在被测能量场的作用下，光纤内的光波的相位发生变化，再用干涉测量技术将相位的变化转换成光强的变化，从而检测到待测的物理量。

相位调制型光纤传感器的优点是具有极高的灵敏度，动态测量范围大，同时响应速度也快，其缺点是对光源要求比较高同时对检测系统的精密度要求也比较高，因此成本相应较高。

目前主要的应用领域为：利用光弹效应的声、压力或振动传感器；利用磁致伸缩效应的电流、磁场传感器；利用电致伸缩的电场、电压传感器；利用赛格纳克效应的旋转角速度传感器(光纤陀螺)等。

3）频率调制型光纤传感器基本原理是利用运动物体反射或散射光的多普勒频移效应来检测其运动速度，即光频率与光接收器和光源间运动状态有关。

光纤传感器的单位
光纤传感器的单位可以根据不同的性质和测量参数而有所不同。

以下是一些常见的光纤传感器单位：
1. 光功率：单位为瓦特（W）或毫瓦特（mW）。

2. 光强度：单位为瓦特每平方米（W/m²）或毫瓦特每平方米（mW/m²）。

3. 光频率：单位为赫兹（Hz）。

4. 光波长：单位为纳米（nm）。

5. 光速：单位为光速（通常以光速的倍数表示）。

6. 光传输损耗：单位为分贝（dB）。

7. 光敏度：单位为安培每瓦特（A/W）或安培每毫瓦特（A/mW）。

8. 光电流：单位为安培（A）。

这些单位可以根据具体的光纤传感器测量参数和应用领域的不同而有所变化。
