探测器类型及选型

描述bios的含义
光子探测器是一种能够探测光（光子）的探测器，通常用于高能物理、核医学、安全检查、环境监测等领域。

常见的光子探测器分类如下：
- 按照工作原理分类：
- 光电探测器：利用光电效应将光信号转换为电信号，如光电二极管、光电倍增管等。

- 热探测器：利用光热效应将光信号转换为热信号，如热敏电阻、热释电探测器等。

- 量子探测器：利用量子效应将光信号转换为电信号，如雪崩二极管、硅光电池等。

- 按照探测波长分类：
- 可见探测器：能够探测可见光谱范围内的光，如光电二极管、光敏电阻等。

- 红外探测器：能够探测红外光谱范围内的光，如热释电探测器、量子阱探测器等。

- 紫外探测器：能够探测紫外光谱范围内的光，如雪崩二极管、硅光电池等。

- 按照应用领域分类：
- 高能物理探测器：用于高能物理实验中探测光子，如闪烁计数器、切伦科夫计数器等。

- 核医学探测器：用于核医学成像中探测光子，如正电子发射
断层扫描（PET）探测器、单光子发射计算机断层扫描（SPECT）探测器等。

- 安防探测器：用于安全检查和监控中探测光子，如X射线探测器、γ射线探测器等。

氢气探测器选型分析摘要：氢气探测器是最常见的可燃气体探测器，目前市面上存在多种可适用于氢气探测的可燃气体传感器。

本文对适用于氢气探测器的传感器进行工作原理分析，并根据信号传送形式，对氢气探测器选型进行分析，确保氢气探测系统的稳定可靠性。

关键词：氢气探测器；催化燃烧；可燃气体传感器1.概述氢气是易燃易爆气体，氢气的爆炸极限为4.0%-75.6%(体积浓度)，4.0%为在空气中能使火焰蔓延或爆炸的最低浓度，用%LEL表示；75.6%为在空气中能使火焰蔓延或爆炸的最高浓度，用%UEL表示。

工业生产中氢气泄露的危害很大，不仅危及生产操作安全、环境安全，严重时还会导致工厂发生火灾、爆炸、人员窒息及伤亡事件。

为保证安全，控制风险，存在氢爆风险的工业现场需安装氢气探测系统，实时监测这些区域的氢气含量。

通常，当氢气含量达到12%LEL时产生A1级低限报警，当氢气含量达到25%LEL时产生A2级高限报警。

在满足GB16808规定的可燃气体探测器各项试验数据容差均为±5%LEL的前提下[1]，考虑氢气探测器探测氢气的浓度极低，探测数据极易漂移，选择一款测量精度高、稳定性好的氢气探测器尤为重要。

1.传感器检测原理及选型分析氢气探测系统主要由氢气探测器、氢气报警控制器组成。

必要时，氢气探测系统的故障、报警信号送往火灾报警系统进行显示与报警。

因此，传感器直接制约探测器探测灵敏度、准确度、稳定度等。

图1 氢气探测系统简图常见的可燃气体传感器按探测原理主要分为四种：半导体型、催化燃烧型、电化学型与红外线吸收型。

半导体型传感器，利用加热回路把覆着气敏材料的半导体器件加热到稳定（一般为200－2500℃之间的恒定温度）以后，当可燃气体接触到传感器后，传感器的电导率就会随可燃气体的浓度增大而增大，形成与可燃气体浓度成比例的输出信号。

这类传感器主要用的气敏材料为二氧化锡成份的材料，传感器稳定性不好，易惰化，线性度差，零点漂移大。

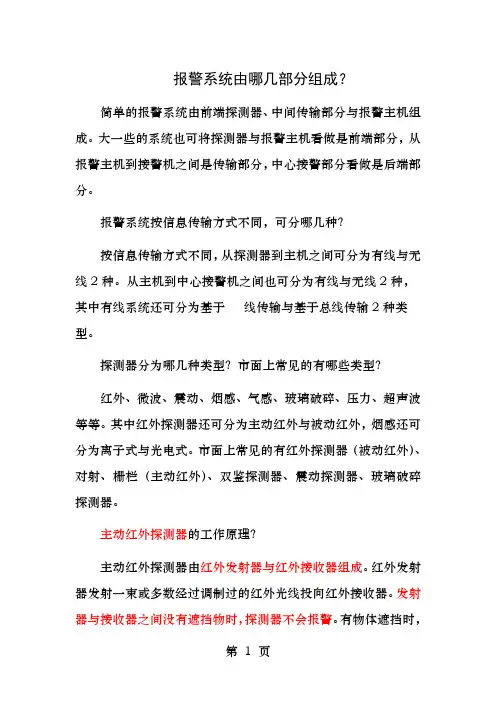

报警系统由哪几部分组成？简单的报警系统由前端探测器、中间传输部分与报警主机组成。

大一些的系统也可将探测器与报警主机看做是前端部分，从报警主机到接警机之间是传输部分，中心接警部分看做是后端部分。

报警系统按信息传输方式不同，可分哪几种？按信息传输方式不同，从探测器到主机之间可分为有线与无线2种。

从主机到中心接警机之间也可分为有线与无线2种，其中有线系统还可分为基于线传输与基于总线传输2种类型。

探测器分为哪几种类型？市面上常见的有哪些类型？红外、微波、震动、烟感、气感、玻璃破碎、压力、超声波等等。

其中红外探测器还可分为主动红外与被动红外，烟感还可分为离子式与光电式。

市面上常见的有红外探测器（被动红外）、对射、栅栏（主动红外）、双鉴探测器、震动探测器、玻璃破碎探测器。

主动红外探测器的工作原理？主动红外探测器由红外发射器与红外接收器组成。

红外发射器发射一束或多数经过调制过的红外光线投向红外接收器。

发射器与接收器之间没有遮挡物时，探测器不会报警。

有物体遮挡时，接收器输出信号发生变化，探测器报警。

被动红外探测器工作原理？被动红外探测器中有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。

自然界中任何高于绝对温度（-273o）的物体都会产生红外辐射，不同温度的物体释放的红外能量波长也不同。

人体有恒定的体温，与周围环境温度存在差别。

当人体移动时，这种差别的变化通过菲涅尔透镜被热释电传感器检测到，从而输出报警信号。

微波探测器工作原理？微波探测器应用的是多普勒效应原理。

在微波段，当以一种频率发送时，发射出去的微波遇到固定物体时，反射回来的微波频率不变，即f发=f收，探测器不会发出报警信号。

当发射出去的微波遇到移动物体时，反射回来的微波频率就会发生变化，即f发≠f收，此时微波探测器将发出报警信号。

什么是双元红外探测器？什么是四元红外探测器？把2个性能相同，极性相反的热释电传感器整合在一起的探测器是双元探测器。

把4个性能相同，极性相反的热释电传感器整合在一起的探测器就是四元探测器。

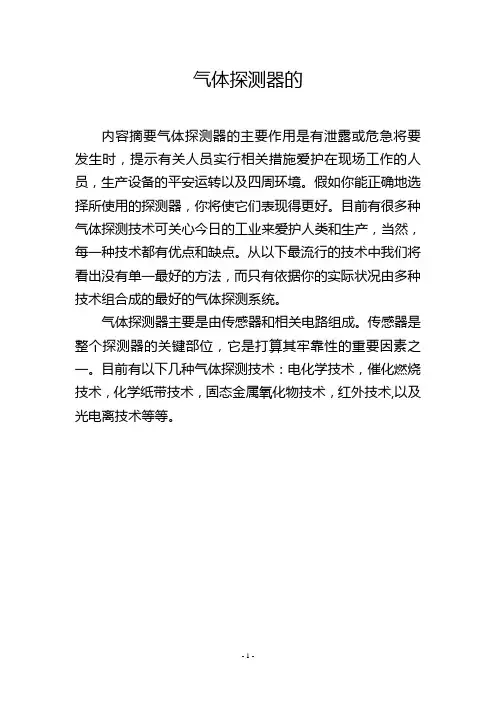

气体探测器的
内容摘要气体探测器的主要作用是有泄露或危急将要发生时，提示有关人员实行相关措施爱护在现场工作的人员，生产设备的平安运转以及四周环境。

假如你能正确地选择所使用的探测器，你将使它们表现得更好。

目前有很多种气体探测技术可关心今日的工业来爱护人类和生产，当然，每一种技术都有优点和缺点。

从以下最流行的技术中我们将看出没有单一最好的方法，而只有依据你的实际状况由多种技术组合成的最好的气体探测系统。

气体探测器主要是由传感器和相关电路组成。

传感器是整个探测器的关键部位，它是打算其牢靠性的重要因素之一。

目前有以下几种气体探测技术：电化学技术，催化燃烧技术，化学纸带技术，固态金属氧化物技术，红外技术,以及光电离技术等等。

- 1 -。

常用入侵报警探测器的选型要求：1，超声波多普勒探测器适应场所与安装方式：室内空间型（吸顶，壁挂）主要特点：没有死角且成本低安装设计要求：吸顶安装为水平安装，距地宜小于3.6m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成180°角适宜工作环境和条件：警戒空间要有较好密封性不适宜工作环境和条件：简单或密封性不好的室内；有活动物和可能活动物；环境嘈杂，附近有金属打击声、汽笛声、电铃等高频音响附加功能：智能鉴别技术2，微波多普勒探测器适应场所与安装方式：室内空间型（壁挂式）主要特点：不受声、光、热的影响安装设计要求：距地1.5～2.2m左右，严禁对着房间的外墙、外窗。

透镜的法线方向宜与可能入侵方向成180°角适宜工作环境和条件：可在环境噪声较强、光变化、热变化较大的条件下工作不适宜工作环境和条件：有活动物和可能活动物；微波段高频电磁场环境；防护区域内有过大、过厚的物体附加功能：平面天线技术；智能鉴别技术3，被动红外入侵探测器适应场所与安装方式：（吸顶，壁挂，楼道，幕帘）主要特点：被动式（多台交叉使用互不干扰），功耗低，可靠性较好安装设计要求：吸顶安装为水平安装，距地宜小于3.6m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成90°角；楼道安装为距地2.2m左右，视场面对楼道；幕帘安装为在顶棚与立墙拐角处，透镜的法线方向宜与窗户平行适宜工作环境和条件：吸顶壁挂和楼道的适宜工作环境相同为日常环境噪声，温度在15-25℃时探测效果最佳；幕帘安装为窗户内窗台较大或与窗户平行的墙面无遮挡，其他与上同不适宜工作环境和条件：吸顶壁挂和楼道的不适宜工作环境相同为背景有热冷变化，如：冷热气流，强光间歇照射等；背景温度接近人体温度；强电磁场干扰；小动物频繁出没场合等：幕帘安装为窗户内窗台较小或与与窗户平行的墙面有遮挡或紧贴窗帘安装；其他与上同附加功能：自动温度补偿技术；抗小动物干扰技术；防遮挡技术；抗强光干扰技术；智能鉴别技术4，微波和被动红外复合入侵探测器安装场所与安装方式：室内空间型（吸顶，壁挂，楼道）主要特点：误报警少（与被动红外探测器相比）；可靠性较好安装设计要求：吸顶安装为水平安装，距地宜小于4.5m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成135°角；楼道安装为距地2.2m左右，视场面对楼适宜工作环境和条件：日常环境噪声，温度在15-25℃时探测效果最佳道不适宜工作环境和条件：背景温度接近人体温度；小动物频繁出没场合等：附加功能：双-单转换型；自动温度补偿技术；抗小动物干扰技术；防遮挡技术；智能鉴别技术5，被动式玻璃破碎探测器适应场所与安装方式：室内空间型（有吸顶，壁挂等）主要特点：被动式；仅对玻璃破碎等高频声响敏感安装设计要求：所要保护的玻璃应在探测器保护范围之内，并应尽量靠近所要保护玻璃附近的墙壁或天花板上，具体按说明书的安装要求进行适宜工作环境和条件：日常环境噪声不适宜工作环境和条件：环境嘈杂，附近有金属打击声、汽笛声、电铃等高频声响附加功能：智能鉴别技术6，振动入侵探测器适应场所与安装方式：室内、室外主要特点：被动式安装设计要点：墙壁、天花板、玻璃；室外地面表层物下面、保护栏网或桩柱，最好与防护对象实现刚性连接适宜工作环境和条件：远离震源不适宜工作环境和条件：地质板结的冻土或土质松软的泥土地，时常引起振动或环境过于嘈杂的场合附加功能：智能鉴别技术7，主动红外入侵探测器适应场所与安装方式：室内、室外（一般室内机不能用于室外）主要特点：红外脉冲、便于隐蔽安装设计要点：红外光路不能有阻挡物；严禁阳光直接接收机透镜内；防止入侵者从光路下方或上方侵入适宜工作环境和条件：室内周界控制；室外“静态”干燥气候不适宜工作环境和条件：室外恶劣气候，特别是经常有浓雾、毛毛雨的地域或动物出没的场所、灌木丛、杂草、树叶树枝多的地方8，遮挡式微波入侵探测器适应场所与安装方式：室内、室外周界控制主要特点：受气候影响小安装设计要点：高度应一致，一般为设备垂直作用高度的一半适宜工作环境和条件：无高频电磁场存在场所；收发机间无遮挡物不适宜工作环境和条件：高频电磁场存在的场所；收发机间有可能有遮挡物附加功能：报警控制设备宜有智能鉴别技术9，振动电缆入侵探测器适应场所与安装方式：室内、室外均可主要特点：可与室内外各种实体周界配合使用安装设计要点：在围栏、房屋墙体、围墙内侧或外侧高度的2/3处。

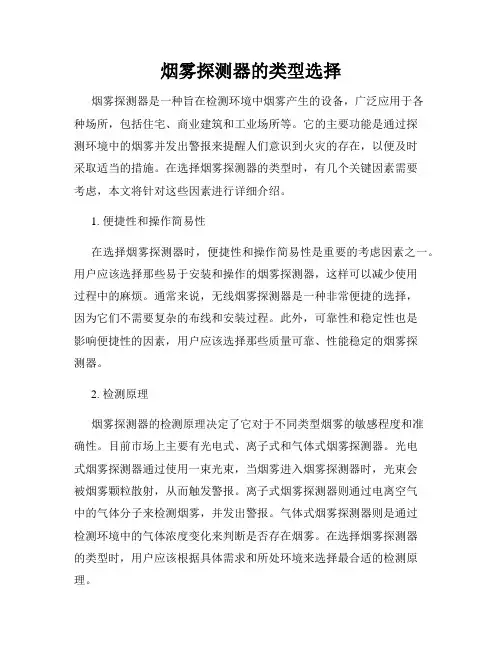

烟雾探测器的类型选择烟雾探测器是一种旨在检测环境中烟雾产生的设备，广泛应用于各种场所，包括住宅、商业建筑和工业场所等。

它的主要功能是通过探测环境中的烟雾并发出警报来提醒人们意识到火灾的存在，以便及时采取适当的措施。

在选择烟雾探测器的类型时，有几个关键因素需要考虑，本文将针对这些因素进行详细介绍。

1. 便捷性和操作简易性在选择烟雾探测器时，便捷性和操作简易性是重要的考虑因素之一。

用户应该选择那些易于安装和操作的烟雾探测器，这样可以减少使用过程中的麻烦。

通常来说，无线烟雾探测器是一种非常便捷的选择，因为它们不需要复杂的布线和安装过程。

此外，可靠性和稳定性也是影响便捷性的因素，用户应该选择那些质量可靠、性能稳定的烟雾探测器。

2. 检测原理烟雾探测器的检测原理决定了它对于不同类型烟雾的敏感程度和准确性。

目前市场上主要有光电式、离子式和气体式烟雾探测器。

光电式烟雾探测器通过使用一束光束，当烟雾进入烟雾探测器时，光束会被烟雾颗粒散射，从而触发警报。

离子式烟雾探测器则通过电离空气中的气体分子来检测烟雾，并发出警报。

气体式烟雾探测器则是通过检测环境中的气体浓度变化来判断是否存在烟雾。

在选择烟雾探测器的类型时，用户应该根据具体需求和所处环境来选择最合适的检测原理。

3. 与其他系统的兼容性烟雾探测器通常需要与其他系统（如报警系统和自动灭火系统）进行集成使用，以提供更全面的安全保护。

因此，在选择烟雾探测器时，与其他系统的兼容性是一个重要的因素。

用户应该选择那些具有良好兼容性的烟雾探测器，这样可以方便地将其与其他系统连接并实现智能化的火灾预警和处置。

4. 功耗和电池寿命对于那些需要将烟雾探测器安装在难以布线的地方（如屋顶和天花板）的用户来说，电池的持久性和功耗是一个非常重要的考虑因素。

用户应该选择那些功耗较低、电池寿命较长的烟雾探测器，这样可以减少更换电池的频率，提高使用便利性。

5. 抗干扰能力在一些场所，如厨房和车间等，存在一些其他可能产生烟雾的因素，如烹饪和工业过程等。

线型光束图像感烟火灾探测器The manuscript was revised on the evening of 2021线型光束图像感烟火灾探测器1、概述线型光束感烟火灾探测器（简称光截面探测器），是一种智能型感烟火灾探测器，采用光截面图像感烟火灾探测技术，适用于大空间和其它特殊空间场所。

它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。

由发射器和接收器组成，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况确定。

光截面探测器采用非接触式探测，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。

以科大立安LA100型火灾安全监控系统为例，其探测器型号有：LIAN-GM030、LIAN-GM060、LIAN-GM100。

2、外形图及尺寸3、技术规格4、设计选型设计中选用光截面火灾探测器时，遵循如下的原则进行：根据实际探测距离L，从技术规格表中选择适当型号的探测器；根据探测器的保护角度，确定光截面接收器的布置方法和数量；根据相应的距离因子（K1、K2 ），计算探测器的视场范围；水平视场范围：D h = L * K1 ；垂直视场范围：D v = L * K2；根据发射器的间距d不超过10米的原则，计算发射器的数量n ，n = （D / d） + 1，如计算值为小数，按四舍五入取整；单层安装时，发射器的数量：n = （D h / d） + 1；在高度大于12m时，宜采用二层安装。

例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围D h=70 * =28m，（D h / d）+1=（28/10）+1=，则发射器的数量n为4只。

5、安装与接线接线每只发射器接入一根电源线。

每只接收器接入一根视频同轴线缆和一根电源线。

基本安装方式发射器与接收器相对安装在保护空间的两端。

火灾报警系统的选型和安装有哪些技术要求火灾报警系统是保障生命财产安全的重要设施，其选型和安装的正确与否直接关系到系统能否及时、准确地探测火灾并发出警报。

为了确保火灾报警系统的可靠性和有效性，在选型和安装过程中需要遵循一系列严格的技术要求。

一、火灾报警系统的选型1、确定保护场所的类型和规模不同的场所，如住宅、商业建筑、工业厂房等，其火灾风险和特点各不相同。

例如，商业建筑人员密集，火灾荷载大；工业厂房可能存在易燃易爆物质。

因此，需要根据场所的类型和规模来选择合适的火灾报警系统类型和规格。

2、选择合适的探测器类型常见的探测器类型包括感烟探测器、感温探测器、火焰探测器等。

感烟探测器适用于早期烟雾探测，如办公室、酒店客房等；感温探测器则适用于温度变化较为明显的场所，如厨房、锅炉房等；火焰探测器则适用于大空间、高危险的场所，如易燃易爆仓库。

3、考虑系统的灵敏度和响应时间系统的灵敏度直接影响到火灾探测的及时性。

一般来说，灵敏度越高，探测火灾的能力越强，但也可能会增加误报的风险。

因此，需要在灵敏度和误报率之间找到平衡。

响应时间越短，系统能够更快地发出警报，为人员疏散和灭火争取宝贵时间。

4、系统的稳定性和可靠性选择具有良好口碑和质量保证的品牌和产品。

了解厂家的生产工艺、质量控制体系以及售后服务等方面的情况。

系统应具备良好的抗干扰能力，能够在复杂的环境中稳定运行。

5、兼容性和扩展性考虑系统是否能够与其他消防设备兼容，如灭火系统、疏散指示系统等。

同时，要确保系统具有一定的扩展性，以满足未来可能的需求变化。

二、火灾报警系统的安装1、探测器的安装位置探测器的安装位置应根据保护场所的特点和火灾发生的可能性进行合理布置。

例如，感烟探测器应安装在房间的顶部，距离墙壁、梁等障碍物不应小于 05 米；感温探测器应安装在温度容易升高的部位，如靠近热源或通风口处。

2、布线要求布线应符合电气安装规范，采用耐火或阻燃的线缆。

线路应避免与强电线路共管敷设，以减少干扰。

火焰探测器的分类及选型应用摘要：火焰检测系统是一种仪器系统，能够检测火焰信号并将其发送给指定的信号控制器进行联锁或监测。

随着科技的发展，火灾探测监测技术已具有更深的技术层面。

使用各种光敏元件，例如光敏电阻、光学导管、光电电池、红外线和紫外线管来感知火焰信号，使用工业电视摄像机技术来捕捉火焰信号，以及使用各种不同的火焰检测器，例如物理、物理。

基于此，对火焰探测器的分类及选型应用进行研究，以供参考。

关键词：物质燃烧；光辐射；火焰探测器引言火灾探测器是火灾自动报警和消防系统中最重要、最重要的仪器。

现有火警系统主要配备火警、温度字段和火警。

这些火灾探测器都不能满足爆炸系统精确探测火灾的需要，不能在爆炸期间迅速有效地扑灭火焰。

矿山、油田、化石燃料容器和爆炸仓库的防火和快速抑郁问题未得到解决。

光敏火灾探测器利用火焰的光特性，通常反应非常迅速，能够快速检测外部光的变化，从而满足火灾爆炸的需要。

但是，由于日光、雷电、电磁脉冲等条件性干扰，在现有的感光火警中经常会出现误报。

1火焰探测器工作原理该平台使用的火焰探测器通常是美国DET-TRONICS公司生产的X3301多光谱红外探测器。

该探测器包含三个红外传感器及其信号处理电路，灵敏度范围为4 ~ 5 μm。

X3301包括自动光学完整性(oi)功能，该功能每分钟自动检查一次整个测试，而不会为成功或自动测试生成警告条件。

当输出小于检测范围的一半时，指示灯呈黄色。

如果光学污染是暂时的，则会自动清除oi错误条件。

如果未自动清除污染，且oi错误仍然存在，则检查可能需要清理或协助。

2红外原理首先描述燃烧过程中发射能量的火焰的主要特性，尤其是位于红外中频范围内的红外辐射。

另一个重要特征是闪电效应受风等环境条件的影响，但基本上在0.5 ~ 30hz范围内，而热辐射的红外辐射则不同于火焰。

通过上述两点，您可以区分有效和真实的火灾信号。

红外传感器使用的红外传感器通过将不同波长的红外辐射转换为不同强度的电信号，准确地识别火灾。

常用火灾探测器的工作原理及选择分析常用火灾探测器的工作原理及选择分析摘要：火灾探测器作为自动报警系统的探测传感部分，其工作的灵敏度、稳定性及可靠性直接影响到整个自动报警系统的好坏。

由于探测环境场合的不同，火灾探测器的选择也不同，如选择不得当，可能会引起系统误报、延报、甚至不报的结果，严重影响火灾探测警报、人员安全疏散、火灾扑救。

本文通过分析几种常用火灾探测器的工作原理，探讨几种火灾探测器的适用场合。

关键词：火灾探测器；工作原理；选择火灾自动报警系统作为早期火灾探测的有效措施，在建筑防火中起着巨大的作用。

而火灾探测器作为自动报警系统的探测传感部分，其工作的灵敏度、稳定性及可靠性直接影响到整个自动报警系统的好坏。

由于探测环境场合的不同，火灾探测器的选择也不同，如选择不得当，可能会引起系统误报、延报、甚至不报的结果，严重影响火灾探测警报、人员安全疏散、火灾扑救。

所以清楚了解每种探测器的特点特性，在自动报警设计时选择正确的探测器是非常重要的。

一火灾探测器的分类及应用场所火灾探测器按照其探测的火灾参数不同，可分感烟火灾探测器、感温火灾探测器、感光火灾探测器、可燃气体探测器以及复合式火灾探测器。

而根据结构造型、探测原理又可细分成很多种。

下面我们通过分析几种常用的火灾探测器的工作原理，归纳出不同火灾探测器的适用场合。

1 红外散射型光电感烟探测器感烟探测器的种类有很多，其中红外散射型光电感烟探测器由于其可靠性高、误报率小，成为现代自动报警系统最常用的探测器之一。

其工作原理如图1所示，E为红外发射、R为红外接收管，共同安装在黑箱中，并用黑色物质遮挡在其中，在无烟环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入黑箱，由于烟雾对光线的散射作用，使红外接收管接收到一个较弱的信号，放大电路对该信号进行200―400倍的放大，触发电路对放大后的信号进行阈值判别，若达到报警阈值，则通过电路将报警信息传给控制器，实现报警。
