桥梁健康监测系统的解决方案随着城市化进程的加速，大量的公路、铁路、桥梁和隧道建设相继落地。
为确保这些重要的基础设施的安全，桥梁健康监测系统越来越成为城市和交通建设的重要组成部分。
本文将探讨桥梁健康监测系统，以及采用的解决方案。
1.桥梁健康监测系统的定义桥梁健康监测系统是一种基于物联网技术和传感器技术开发的系统，用于对桥梁进行实时监测，以便及时识别和处理潜在的安全风险。
桥梁健康监测系统可以监测桥梁的物理变化、结构变形和结构破坏，同时还可以分析桥梁运行数据，以帮助工程师和维修人员及时发现维修和维护需求。
桥梁健康监测系统的核心思想是在制造和维修桥梁时安装传感器和数据收集系统，将实时数据上传至云端进行分析，实现对桥梁健康状况的监测和预测，从而确保桥梁的安全，并预防可能的事故。
2.桥梁健康监测系统的组成桥梁健康监测系统包括传感器、数据采集器、通信系统和数据分析系统四个方面。
其中，传感器是桥梁健康监测系统的核心硬件设备，主要用于测量桥梁的物理参数，比如位移、应力、振动等。
数据采集器用于采集传感器产生的数据，并通过通信系统将数据上传到云端进行分析。
通信系统则是将数据从数据采集器传输到云端的设备，包括有线通信和无线通信两种。
数据分析系统对上传的数据进行分析和处理，对桥梁的运行情况进行预测和支持维护人员进行预防性维护。
3.桥梁健康监测系统的解决方案（1）传感器选择选择传感器是桥梁健康监测系统设计中的重要环节。
在选择传感器之前，需要确定需要监测的物理参数类型，并考虑环境因素对传感器的影响。
一般情况下，选择的传感器应该具有以下特点：高精度、稳定性好、不易受环境影响、容易安装、价格合理。
（2）数据采集器选择数据采集器主要用于采集传感器产生的数据，并传输到云端进行分析。
在选择数据采集器之前，需要考虑以下几个因素：采样率、数据存储容量、通讯方式、带宽等。
另外，也要考虑数据安全问题，保护数据隐私。
（3）通信方式选择通信方式一般分为有线通信和无线通信两种。
大桥结构健康监测方案
大桥结构健康监测方案可以包括以下几个方面：
1. 传感器安装：在大桥的关键位置安装传感器，以测量和
监测桥梁结构的各种参数，如挠度、应力、应变、位移等。
传感器的类型可以包括应变计、加速度计、位移传感器等。
2. 数据采集系统：搭建一个用于采集传感器数据的系统。
这可以是一个现场采集系统，也可以是一个远程监测系统。
系统应该能够实时采集数据，并对数据进行分析和处理。
3. 数据分析：使用合适的数据分析方法，对采集到的大桥
结构数据进行处理和分析。
这可以包括盖帽分析、频域分析、模态分析等。
通过分析数据，可以了解桥梁的健康状态，以及是否出现了损伤或变形等问题。
4. 健康评估与预警：根据数据分析的结果，对桥梁的健康
状态进行评估，判断是否需要进行维护和修复工作。
如果
发现了潜在的问题或存在风险，应及时发出预警，并采取
相应的措施来保证桥梁的安全运营。
5. 数据可视化：将数据和分析结果以可视化的方式展示，
方便用户对大桥结构健康状态进行监测和管理。
这可以采
用图表、图像、地图等形式来呈现，并提供实时更新的功能。
6. 定期检测与维护：除了实时监测，还需要定期对大桥进
行检测和维护。
定期检测可以包括视觉检查、超声波检测、磁粉检测等多种方法，以进一步确认桥梁的健康状况，并
及时修复可能存在的问题。
通过以上方案，能够实现对大桥结构的持续健康监测，及
时发现和处理潜在问题，确保桥梁的安全运营。
大型桥梁结构智能健康监测系统集成技术分析
大型桥梁结构智能健康监测系统是指通过传感器、数据采集与处理、无线通信、数据
传输与存储等技术手段，对桥梁结构的健康状况进行实时监测和评估的系统。
其目的是提
前发现桥梁结构的异常变化，预测结构的寿命和安全性，以便及时采取维护和修复措施，
确保桥梁的正常运行和安全使用。
1. 传感器技术：主要是利用传感器对桥梁各部位的结构物理参数进行测量，如应变、振动、位移、温度等。
传感器的选择需要考虑测量范围、灵敏度、稳定性、耐久性等因素，同时要满足工程实际和经济性的要求。
2. 数据采集与处理技术：通过数据采集设备对传感器获取的数据进行采集和处理，
将其转化为数字信号，并进行滤波、放大和模数转换等处理，确保数据的准确性和可靠性。
还需要对采集的数据进行预处理，如去除噪声、校正误差等。
3. 无线通信技术：采集到的数据需要实时传输到监测中心进行分析和处理。
无线通
信技术可以通过无线传感器网络或移动通信网络实现数据的远程传输。
无线传感器网络可
以实现低功耗、长距离、多节点的通信，适用于分布式监测系统；移动通信网络可以实现
大范围、高速率的数据传输，适用于移动监测系统。
4. 数据传输与存储技术：传感器采集的大量数据需要进行有效的传输和存储。
数据
传输技术可以采用以太网、无线局域网、蓝牙等方式，根据具体场景和要求选择合适的传
输协议和网络设备。
数据存储技术可以使用数据库、云存储等方式，实现对大量数据的存
储和管理，同时还可以使用数据压缩、加密等手段保护数据的安全性。
大桥结构健康监测方案
大桥结构健康监测方案通常包括以下步骤：
1. 定义监测目标和需求：确定监测的目的，例如检测桥梁的结构健康状态以及预测其寿命，或者监测桥梁在不同荷载下的响应等。
2. 监测参数选择：根据监测目标确定需要监测的参数，如桥梁振动、应变、位移等。
3. 传感器选择和布置：选择适合于监测参数的传感器，并合理布置于大桥的关键部位。
传感器可以是加速度计、应变计、压力传感器、位移传感器和倾斜计等。
4. 数据采集和存储：设计和搭建数据采集系统，确保传感器的数据准确采集并存储。
可以使用数据采集器、数据记录仪或者远程监测系统等设备。
5. 数据分析和处理：对采集到的数据进行分析和处理，提
取有用的信息。
可以使用数据处理软件、机器学习等方法
进行数据分析。
6. 状态评估和预测：根据数据分析的结果，对桥梁结构的
当前状态进行评估，并可通过模型和算法预测未来的结构
健康状况。
7. 报警和维护：根据预设的阈值和报警条件，及时发出警
报并采取维护措施，以保证桥梁的安全运行。
8. 定期校准和验证：对传感器和监测系统进行定期校准和
验证，以确保监测结果的准确性和可靠性。
综上所述，大桥结构健康监测方案需要综合考虑监测目标、传感器选择和布置、数据采集与处理、状态评估与预测、
报警与维护等多个方面的因素，以确保桥梁的安全运行。

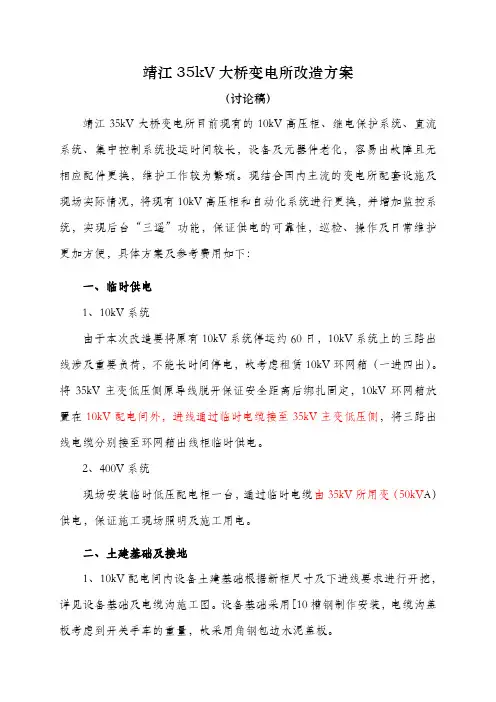

靖江35kV大桥变电所改造方案（讨论稿）靖江35kV大桥变电所目前现有的10kV高压柜、继电保护系统、直流系统、集中控制系统投运时间较长，设备及元器件老化，容易出故障且无相应配件更换，维护工作较为繁琐。
现结合国内主流的变电所配套设施及现场实际情况，将现有10kV高压柜和自动化系统进行更换，并增加监控系统，实现后台“三遥”功能，保证供电的可靠性，巡检、操作及日常维护更加方便，具体方案及参考费用如下：一、临时供电1、10kV系统由于本次改造要将原有10kV系统停运约60日，10kV系统上的三路出线涉及重要负荷，不能长时间停电，故考虑租赁10kV环网箱（一进四出）。
将35kV主变低压侧原导线脱开保证安全距离后绑扎固定，10kV环网箱放置在10kV配电间外，进线通过临时电缆接至35kV主变低压侧，将三路出线电缆分别接至环网箱出线柜临时供电。
2、400V系统现场安装临时低压配电柜一台，通过临时电缆由35kV所用变（50kV A）供电，保证施工现场照明及施工用电。
二、土建基础及接地1、10kV配电间内设备土建基础根据新柜尺寸及下进线要求进行开挖，详见设备基础及电缆沟施工图。
设备基础采用[10槽钢制作安装，电缆沟盖板考虑到开关手车的重量，故采用角钢包边水泥盖板。
2、10kV配电间两条进线引下处各做1个手孔井与室内电缆沟连通。
3、10kV配电间出线和大桥4#线出线电杆处各做1个手孔井，手孔井之间通过排管连通（预埋Φ150CPVC管3根），且10kV配电间出线手孔井与室内电缆沟连通。
4、将所用拆除的穿墙套管孔洞用砖砌实封堵。
5、利用原有接地系统，根据现场情况和接地电阻测量，考虑增加高效防腐离子接地极。
三、10kV高压柜更换将原有10kV高压柜（共10台）拆除。
10kV电气接线保持原单母线接线，取消原有旁母接线。
新装10台国内主流的KYN-12型金属铠装户内移开中置式开关柜，并配备Schneider（施耐德）手车式真空断路器和NARI （南瑞）继电保护装置。
大型桥梁结构智能健康监测系统集成技术分析
大型桥梁的结构健康监测是一项非常重要的任务，可以帮助确保桥梁的安全运行和延长其使用寿命。
智能健康监测系统的集成技术是实现这一目标的关键。
智能健康监测系统集成技术包括传感器技术、数据传输技术、数据处理技术和结构安全评估技术等多个方面。
传感器技术是智能健康监测系统的核心。
传感器可以实时监测桥梁各个部位的结构参数，如应变、震动、温度等，并将这些数据传输给数据采集终端。
传感器的选择应根据具体需求进行，如选择光纤传感器可以进行高精度的应变监测。
数据传输技术是保证智能健康监测系统正常运行的重要环节。
传感器采集到的数据需要及时传输给监测系统，以便进行实时监测和分析。
数据传输可以通过有线或无线方式进行，如使用传感器节点进行数据采集，然后通过无线网络传输给监测系统。
数据处理技术是智能健康监测系统的另一个关键技术。
监测系统需要对传感器采集到的大量数据进行处理和分析，以提取有效信息并判断结构健康状况。
数据处理技术可以采用机器学习算法、神经网络算法等方法进行数据挖掘和分析，以获得更准确的结构健康评估结果。
结构安全评估技术是智能健康监测系统的目标之一。
通过对传感器采集到的数据进行分析和比对，监测系统可以得出桥梁的健康状况，并及时发现结构安全隐患。
结构安全评估技术可以基于先进的定量评价方法，如有限元模型分析、结构可靠度分析等，以提供精确可靠的结构健康评估结果。
大型桥梁结构智能健康监测系统集成技术分析
随着社会的发展，大型桥梁数量不断增加，对于桥梁结构的安全性、稳定性和持久性
的需求越来越高，而以前的桥梁监测方法存在很多弊端，因此需要智能健康监测系统来实
现更全面的监测。
本文将分析大型桥梁结构智能健康监测系统集成技术。
首先，大型桥梁结构智能健康监测系统涵盖了多种监测技术，包括测振、测温、测风、测位移、测荷载等，这些技术都需要集成在一个系统中，才可以实现更全面和准确的监测。
集成系统需要考虑技术的兼容性、稳定性和准确性，还需要考虑传感器的布设和数据的实
时传输等问题。
其次，大型桥梁结构智能健康监测系统需要考虑数据处理和分析技术。
监测系统不仅
要能够实时采集桥梁的各种数据，还需要对这些数据进行处理和分析。
目前，机器学习、
人工智能等新技术可以对大量数据进行分析和模拟，为桥梁的维护和修复提供更科学的依据。
因此，如何利用这些技术来实现更准确和全面的数据分析和预测，是大型桥梁结构智
能健康监测系统需要重点考虑的问题。
最后，大型桥梁结构智能健康监测系统的可靠性和安全性同样需要重视。
监测系统涉
及到桥梁结构的安全性和稳定性，因此必须保证监测系统的可靠性和准确性。
同时，监测
系统也涉及到大量的数据传输和存储，数据的泄露和被篡改将对桥梁结构带来极大的危害，因此监测系统也必须保证数据的安全性。
综上所述，大型桥梁结构智能健康监测系统集成技术需要考虑多种因素，并且各种技
术应该相互兼容、相互配合，才能实现更准确、全面、可靠、安全的监测结果。
对于大规
模的桥梁结构管理，智能健康监测系统将在未来起到更加重要的作用。
桥梁健康监测系统解决方案上海华测自主研发了一整套以HCMonitor为核心的变形监测系统，曾获得科技进步二等奖，并先后成功应用于润扬大桥、东海大桥、阳逻江大桥、上海长江大桥、闵浦大桥等国家重点项目，实践证明，以HCMonitor为核心的实时形变监测系统是一个非常有效的桥梁监测技术，GNSS能够与其它传感器完美结合用于桥梁健康监测。
图为东海大桥（2006年开始运行华测桥梁健康监测系统）背景GNSS自八十年代中期投入民用后，已广泛地在导航、定位等各领域应用，尤其在测量界的控制测量中起了划时代的作用。
正因为是它在静态相对定位中的高精度、高效益、全天候、不需通视等优点，使人们普遍采用其来代替（逐渐地）常规的三角、三边、边角等方法，并在理论、实践中取得了可喜的成果。
在精密工程形变监测中也逐步得到广泛的应用。
随着社会经济和科学技术的快速发展，造桥技术不断进步，桥梁结构逐步向轻巧、纤细方面发展。
与此同时桥梁的载重、跨径和桥面宽度不断增长，结构型式不断变化。
传统的形变监测手段越来越不能满足形变监测要求，这就迫切需要性能更可靠的桥梁健康监测系统。
目前，随着GNSS技术的不断成熟，GNSS 自动化监测系统已经在桥梁、建筑、地震、大坝等行业中应用并取得很好的效益。
GNSS自动化监测系统仪器以其卓越的性能受到专家的好评。
目前，采用GNSS技术用于桥梁等工程形变监测的手段已经被广泛的应用于世界各地。
例如：英国Humber桥的GNSS监测系统、日本明石海峡大桥的GNSS监测系统、虎门大桥GNSS监测系统、青马大桥、汲水门大桥和汀九大桥的GNSS监测系统。
HCMonitor的系统结构软件结构HCMonitor软件通过网络或串口（RS232，或者CAN总线）获得GNSS的原始数据（载波相位和伪距），对其进行差分处理和滤波，并根据系统设置，实现图形显示、记录、报警、输出、分析。
输出的各监测点三维坐标的格式我们会依据客户的要求做相应修改，保证客户端软件正常读取数据。
桥梁结构健康监测系统的开发与应用引言桥梁是交通运输中重要的基础设施之一，承担着车辆和行人的重要通行任务。
为了保障桥梁的安全运行，对其结构的健康状态进行监测至关重要。
随着信息技术的快速发展，桥梁结构健康监测系统得到了广泛应用。
本文将介绍桥梁结构健康监测系统的开发与应用，包括系统组成、工作原理、数据处理与分析、以及实际案例应用。
1. 系统组成桥梁结构健康监测系统主要由以下组成部分构成：1.1 传感器网络传感器网络是桥梁结构健康监测系统的核心组成部分。
通过在桥梁结构上部署各种类型的传感器，如应变传感器、加速度传感器、温度传感器等，可以实时获取桥梁结构的各项数据。
1.2 数据采集与传输模块数据采集与传输模块负责从传感器网络中采集数据，并将数据传输到监测系统的中央服务器。
通常采用有线或无线通信方式进行数据传输。
1.3 中央服务器中央服务器是桥梁结构健康监测系统的数据处理和存储中心。
它接收来自数据采集与传输模块的数据，并对数据进行处理、分析和存储。
1.4 数据处理与分析软件数据处理与分析软件是桥梁结构健康监测系统的重要组成部分。
它能够对传感器数据进行处理、分析和可视化展示，实时监测桥梁结构的健康状态。
2. 工作原理桥梁结构健康监测系统的工作原理如下：1.传感器网络部署在桥梁结构上，通过测量感兴趣的物理量，如应变、振动等，将数据采集并传输到中央服务器。
2.数据采集与传输模块负责从传感器网络中采集数据，并将数据通过有线或无线通信方式传输到中央服务器。
3.中央服务器接收传感器数据，并对数据进行处理、分析和存储。
4.数据处理与分析软件对传感器数据进行处理、分析和可视化展示，实时监测桥梁结构的健康状态。
5.监测人员可以通过监测系统的界面查看桥梁的健康状态，并根据监测结果采取相应的维护和修复措施。
3. 数据处理与分析桥梁结构健康监测系统的数据处理与分析涉及以下方面：3.1 数据预处理数据预处理是对原始数据进行清洗和校正的过程。
大桥结构健康监测方案
大桥结构健康监测方案可以包括以下内容：
1. 传感器布设：选择合适的传感器，并根据桥梁结构的特点布设在关键位置，如桥墩、桥梁等部位。
可以使用加速度传感器、变形传感器、温度传感器等监测桥梁的振动、变形和温度等参数。
2. 数据采集和传输：采集传感器数据，并通过有线或无线方式将数据传输到数据中心或云平台。
可以使用数据采集器和通信设备来实现数据采集和传输功能。
3. 数据存储和处理：在数据中心或云平台上建立数据库，存储传感器数据，并进行实时或离线的数据处理和分析。
可以使用数据存储设备和数据处理软件来实现数据存储和处理功能。
4. 结构健康评估：对传感器数据进行分析和处理，通过比对历史数据或建立模型，评估桥梁的结构健康状态。
可以使用结构健康评估算法和软件来进行结构健康评估。
5. 报警和预警：根据结构健康评估结果，设置合适的报警和预警机制，及时发现桥梁结构出现异常或潜在故障的情况。
可以通过短信、邮件等方式发送报警信息。
6. 定期维护和检修：根据监测结果，制定合理的定期维护和检修计划，对桥梁进行检查和维护，及时修复和加固损坏部位，以确保桥梁的安全运行。
以上是一个基本的大桥结构健康监测方案，具体方案的实施还需要根据具体的桥梁情况和监测需求进行细化。
江阴大桥桥梁结构健康监测系统的硬件系统改造孙孝婷【摘要】江阴大桥结构健康监测系统是我国最早建立、也是最早进行改造的特大型桥梁结构安全监测系统.由于设计施工上的缺陷,系统运行不久就出现数据采集系统硬件损坏,导致系统处于瘫痪状态.介绍改造前后硬件系统的组成,并对监测内容和使用的传感器进行分析,以对以后特大型桥梁结构健康监测系统设计提供借鉴.【期刊名称】《公路交通技术》【年(卷),期】2010(000)001【总页数】4页(P98-101)【关键词】传感器;数据采集与传输;在线实时监测;结构健康评估【作者】孙孝婷【作者单位】江苏扬子大桥股份有限公司,江苏,江阴,214433【正文语种】中文【中图分类】U445.7江阴大桥原桥梁结构健康监测系统由于设计上的缺陷，系统使用不久就出现大面积硬件故障，导致建成几年来无法形成有用的监测报告，更谈不上实现损伤识别了。
根据这些情况，江苏扬子大桥股份有限公司联合香港理工大学、江苏交通科研设计院对系统进行了升级改造。
作为国内最早建立的桥梁结构健康监测系统，江阴大桥的改造工作对其他特大型桥梁的设计具有很好的借鉴作用。
1 原结构健康监测系统硬件系统基本情况原系统由位于监控中心的主控工作站和位于锚室箱梁的8个外站组成，通过位于北塔的光集线器组成光纤局域网。
外站主要负责传感器数据采集，并进行数据预处理。
工作站负责系统参数控制，并对接收到的外站数据进行统计、处理、存储及显示。
江阴大桥原桥梁结构健康监测系统设计时没有考虑夏季钢箱梁内的高温，仍沿用野外施工控制常用的防尘、防水密封机箱，使得硬件系统的工作环境非常恶劣。
很多外站使用半年左右就出现了硬件损坏，此外传感器的选型和布设位置也存在问题，这些因素导致原系统几乎没有采集到有效的数据。
原软件系统基本为数据采集，没有完整的分析评估功能，且数据采集用非标准的技术方法集成在一起，造成工作不可靠。
总体来讲，原系统基本未发挥任何作用。
1.1 外站系统外站是由英国承包商设计的非开放系统，其工作原理是：传感器采集的信号首先由调理器规范，通过主板并行口由DMA模式进入外站PC主机，数据处理后由网络适配器送往江阴大桥监控中心工作站。
江阴大桥桥梁结构健康监测系统的硬件系统改造孙孝婷（江苏扬子大桥股份有限公司，江苏江阴214433）摘要：江阴大桥结构健康监测系统是我国最早建立、也是最早进行改造的特大型桥梁结构安全监测系统。
由于设计施工上的缺陷，系统运行不久就出现数据采集系统硬件损坏，导致系统处于瘫痪状态。
介绍改造前后硬件系统的组成，并对监测内容和使用的传感器进行分析，以对以后特大型桥梁结构健康监测系统设计提供借鉴。
关键词：传感器；数据采集与传输；在线实时监测；结构健康评估文章编号：1009-6477(2010)01-0098-04中图分类号：U445.7文献标识码：BReconstruction of Hardware in Health Monitoring System forStructure of Jiangyin BridgeSUN Xiaoting江阴大桥原桥梁结构健康监测系统由于设计上的缺陷，系统使用不久就出现大面积硬件故障，导致建成几年来无法形成有用的监测报告，更谈不上实现损伤识别了。
根据这些情况，江苏扬子大桥股份有限公司联合香港理工大学、江苏交通科研设计院对系统进行了升级改造。
作为国内最早建立的桥梁结构健康监测系统，江阴大桥的改造工作对其他特大型桥梁的设计具有很好的借鉴作用。
1原结构健康监测系统硬件系统基本情况原系统由位于监控中心的主控工作站和位于锚室箱梁的8个外站组成，通过位于北塔的光集线器组成光纤局域网。
外站主要负责传感器数据采集，并进行数据预处理。
工作站负责系统参数控制，并对接收到的外站数据进行统计、处理、存储及显示。
江阴大桥原桥梁结构健康监测系统设计时没有考虑夏季钢箱梁内的高温，仍沿用野外施工控制常用的防尘、防水密封机箱，使得硬件系统的工作环境非常恶劣。
很多外站使用半年左右就出现了硬件损坏，此外传感器的选型和布设位置也存在问题，这些因素导致原系统几乎没有采集到有效的数据。
原软件系统基本为数据采集，没有完整的分析评估功能，且数据采集用非标准的技术方法集成在一起，造成工作不可靠。
总体来讲，原系统基本未发挥任何作用。
1.1外站系统外站是由英国承包商设计的非开放系统，其工作原理是：传感器采集的信号首先由调理器规范，通过主板并行口由DM A模式进入外站PC主机，数据处理后由网络适配器送往江阴大桥监控中心工作站。
改造前除1号外站外，其余外站均不能正常工作，从而无法采集相关数据。
本次改造更换了所有外站。
新外站采用标准工业控制计算机加NI工业级数据采集模块，并采用大容量电子盘作为本地数据记录的缓冲器，以延长硬盘的使用寿命。
1.2传感器系统原系统采用的M TN7200系列压阻式加速度传感器和剪力销，共使用72只加速度传感器和12只吊索荷载传感器（剪力销）。
这种应变式加速度传感器，在抗电磁场干扰、抗腐蚀、抗潮湿等能力上难以适应桥梁结构恶劣的工作环境。
而且其固有频率较低，随着使用时间的增加，传感器信号会发生漂移。
在稳定性、耐久性和分布范围上都不能很好地满足工程实际需要。
在本次改造中，增加了光纤光栅传感器进行主梁应力应变以及温度的监测，保留了用于监测锚股索力的磁弹仪和监测吊杆拉力的剪力销，对振动监测系统中加速度传感器的数量和布设位置进行了精简优化。
1.3主梁线形监测系统原系统采用光学电子距离测量系统（EM D）对主梁纵向、横向和垂直移动进行测量。
其主要设备是瑞士Leica公司提供的全站仪，其通过机械运收稿日期：2009-02-23作者简介：孙孝婷（1978-），女，江苏省江阴市人，本科，工程师.公路交通技术2010年2月第1期Technology of Highway and Transport Feb.2010No.1动对各测点进行巡检。
系统测量的频率受测点数量限制，不仅影响系统的采集速度，而且测试精度受环境气象因素的影响很大。
对于江阴大桥，在每年预计的40d雾天中不能进行任何测量。
本次改造增加了GPS系统实现线形监测。
2改造后结构健康监测系统硬件系统组成江阴大桥结构健康监测系统升级改造的基本要求为恢复原系统的正常运行，增加光纤应变测试系统监测主梁内力，增加GPS位移测试系统监测主梁线型和桥塔位移，在主梁两端增设拉绳式位移计监测主梁端部位移，从而实现对桥梁结构响应（内力、位移、振动、温度等）信号进行长期在线采集与管理，并进行有效的数据积累和分析。
改造后的桥梁结构健康监测硬件系统，按照系统功能范围大致可分为传感器系统、数据采集系统、数据通信与传输系统、数据分析和处理系统4大类。
改造后结构健康监测系统的网络拓扑结构如图1所示。
2.1传感器系统传感器系统主要包括风速仪、温度传感器、几何测量系统（位移计、水平仪、倾角仪、EDM／GPS）、应变计、加速度传感器、信号放大器、调理器等附件。
传感器系统主要用来监测以下几类数据：主梁、主缆、吊索的振动监测，主梁的线型监测，环境监测，主缆的索力监测，吊索索力监测和主梁位移监测等。
考虑到GPS系统和光纤光栅应变监测系统独立性较强，本文将这2个系统作为单独的子系统进行阐述。
2.2数据采集系统数据采集系统主要包括安装在大桥主梁和南北锚室内的8台由工控机和数据采集卡构成的数据采集站（外站）。
控制中心工作站通过网络广播发布时钟校正命令，各外站根据命令调整时钟，从而解决了系统的同步性问题。
结构健康监测系统中大部分传感器的输出信号为模拟信号，不能直接由计算机获取。
数据采集系统将这些模拟信号经过放大、调理转为数字信号，并对这些数据进行预处理和储存，然后通过数据传输系统传到监测中心的数据处理和分析系统。
2.3数据通信与传输系统江阴大桥结构健康监测系统的8个外站通过一个光纤集线器与服务器连接。
外站担任数据采集和预处理功能，服务器担任数据管理、可视化等功能。
南北锚室的外站直接安装在19in标准机柜中。
考虑到夏季高温，位于钢箱梁中的外站则安装在配备了半导体制冷器的无人值守温控机柜内。
2.4数据分析与处理系统江阴大桥采用数据监测和数据分析2台工作站，安装在监控中心，通过光纤网络与外站通信。
配备相应软件后，安全监测工作站主要完成数据的查询采集以及生成日报表和异常状态报表等功能。
分析工作站则通过数据完成适用性评估，分析桥址风场特性、建立基于实测的梁端位移和温度的相关性模型、完成损伤检测及构件的安全性评价等。
3改造后系统的监测内容2010年第1期孙孝婷：江阴大桥桥梁结构健康监测系统的硬件系统改造99系统监测的内容主要包括以下几方面：线形（竖向、横向、纵向的位移）监测、振动监测系统、应力温度监测、索力监测、环境监测以及主梁位移监测系统等。
3.1线形（竖向、横向、纵向的位移）监测江阴大桥原先采取的光电测距方法受采样频率、环境气象因素的影响很大，其测量的精度难以保证。
从目前的仪器和软件性能看，GPS 系统采用实时差分进行动态测量的定位精度可达mm 级，经过系统集成和2次开发，完全可以用于大型工程结构的微量测量。
因此，本次改造采用GPS 技术进行主梁线形的监测，用以实时监测江阴大桥主梁和主塔的形变。
系统包括8个流动站（即测站，6个在桥面，2个在主塔）和1个参考站（基准站，在监控中心），由9台莱卡双频GPS 主机构成。
3.2振动监测通过对主缆、吊杆及主梁振动特性的连续监测，可考察桥梁结构的疲劳响应，进而考察结构的安全可靠性，还可实现对主梁结构承受波动载荷历程的记录。
考虑到原系统中监测主缆、主梁和吊杆振动的加速度传感器已出现严重损坏，新系统对传感器的布置和选型进行了重新优化设计，优化后测点的布置如图2所示。
3.3应力温度监测系统主梁应力监测的目的在于通过对主梁结构的控制部位和重点部位进行内力监测，研究主梁结构的内力分布以及各种载荷下的响应，为结构损伤识别、疲劳损伤寿命评估和结构状态评估提供依据。
同时，通过控制点上的应力和应变状态的变异，检查结构是否有损坏或潜在损坏状态。
从长期监测和信号传输等方面考虑，本次改造中项目组采用了光纤光栅传感器进行主梁应力应变以及温度的监测。
测点布置在大桥箱梁内部，其分布如图3所示，传感器分布在9个截面上，每个截面8个应变测点，同时在其中4个测点上还布置光纤光栅温度传感器作温度修正。
另外，在跨中截面上，每个测点布置2个应变计，1个顺桥向布置，1个横桥向布置。
系统中共计80个光纤光栅应变计，36个光纤光栅温度计。
系统通讯拓扑结构如图4所示。
3.4索力监测索力状态（主缆、吊索等）是衡量大桥是否处于正常运行状态的一个重要标志。
通过对索力的监测，不仅能为从总体上评估大桥的安全性和公路交通技术2010年100耐久性提供依据，同时也能检测缆索的锚固系统和防护系统是否完好，缆索是否锈蚀等。
这一部分保留了原系统使用的2类传感器：一类是用于监测锚股索力的磁弹仪（EM传感器），另一类是用于监测吊杆拉力的剪力销。
3.5环境监测系统环境监测系统采用采样频率10Hz的数字式三向超声波风速仪，对温度、湿度、大气压、风速风向进行连续监测。
其中温、湿度传感器和大气压传感器输出信号是4～20mA电流，风速风向传感器输出信号是RS232数字信号。
3.6梁端位移监测系统主梁梁端位移的变化是主梁在荷载作用（包括环境因素，如温度、风、地震作用）下沿桥纵向变形的直接反映，是判断主梁纵向变形同步性的最有效手段。
梁端位移监测系统采用拉绳式位移传感器，位移计采样频率为50Hz，安装在主梁南北两端的承台上，东、西侧各1个，共计4个。
主要对大桥主梁南北两端上下游的位移情况进行监测。
4结语江阴大桥原结构健康监测系统损坏的主要原因就是硬件设备损坏。
改造后的新系统能够实时采集大桥在运营状态下的各种数据和信号，并通过对这些信号的实时分析与处理，实现对大桥结构健康状态的在线监测和评估。
参考文献[1]江苏扬子大桥股份有限公司,香港理工大学,江苏省交通科研设计院,等.江阴长江公路大桥上部结构健康监测系统升级改造工程联合设计文件[Z].南京:江苏省交通科研设计院,2004.[2]李广,孙孝婷,章薛娅.GPS在桥梁结构健康监测系统中的应用[C]//全国公路特大桥梁运营安全管理及信息化技术研讨会.南京:中国公路学会,2008.[3]魏新良,王震洪.桥梁健康监测技术发展现状及趋势分析[J].铁道工程学报,2008,25(9):9-12.[4]朱绍玮，张宇峰，樊可清，等.江阴大桥结构健康监测系统升级改造及初步数据分析[J].公路,2007(4): 69-73.[5]王敬民，陈雄飞，张宇峰，等.江阴大桥结构健康监测系统升级改造研究[C]//全国桥梁结构健康监测研讨会.南京:中国公路学会桥梁和结构工程分会,2005. [6]黄方林,王学敏,陈政清,等.大型桥梁健康监测研究进展[J].中国铁道科学,2005(2):4-10.[7]李爱群,缪长青,李兆霞,等.润杨长江大桥结构健康监测系统研究[J].东南大学学报:自然科学版,2003,33(5):544-548.[8]章关永.光纤传感器技术在桥梁状态监测中的应用[J].世界桥梁,2002(2):27-29,32.[9]连启滨.现有桥梁结构的安全监测与评估技术[J].公路交通技术,2002(3):41-45.[10]秦权.桥梁结构的健康监测[J].中国公路学报,2000,13(2):39-44.2010年第1期孙孝婷：江阴大桥桥梁结构健康监测系统的硬件系统改造101。
