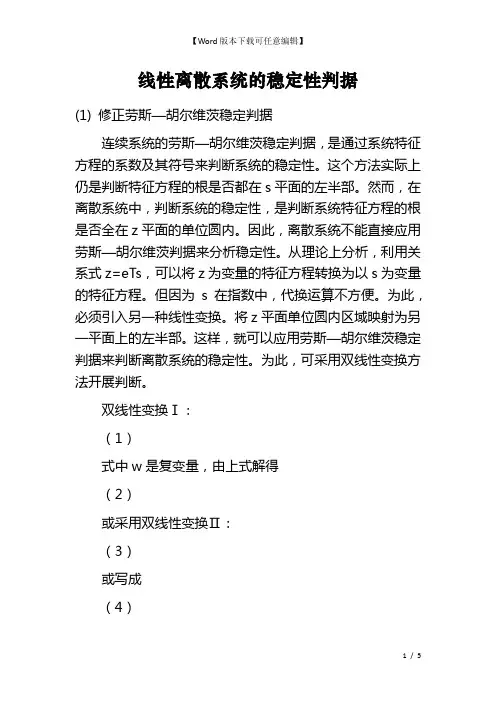

线性离散系统的稳定性判据(1) 修正劳斯—胡尔维茨稳定判据连续系统的劳斯—胡尔维茨稳定判据，是通过系统特征方程的系数及其符号来判断系统的稳定性。
这个方法实际上仍是判断特征方程的根是否都在s平面的左半部。
然而，在离散系统中，判断系统的稳定性，是判断系统特征方程的根是否全在z平面的单位圆内。
因此，离散系统不能直接应用劳斯—胡尔维茨判据来分析稳定性。
从理论上分析，利用关系式z=eTs，可以将z为变量的特征方程转换为以s为变量的特征方程。
但因为s在指数中，代换运算不方便。
为此，必须引入另一种线性变换。
将z平面单位圆内区域映射为另一平面上的左半部。
这样，就可以应用劳斯—胡尔维茨稳定判据来判断离散系统的稳定性。
为此，可采用双线性变换方法开展判断。
双线性变换Ⅰ：（1）式中w是复变量，由上式解得（2）或采用双线性变换Ⅱ：（3）或写成（4）此时（5）双线性变换Ⅱ与双线性变换Ⅰ一样，可以将z平面的单位圆变换成w平面的虚轴。
令w平面的虚轴为，则w平面的左半平面为稳定区域，为w平面的频率，且由上式可知其中为s平面的频率。
此时，s平面、z平面以及w平面的关系为图1 s平面、z平面及w平面映射关系当较小时有（6）即w平面的频率近似于s平面的频率。
这是采用双线性变换Ⅱ的优点之一。
另外，双线性变换Ⅱ也与下一章的双线性变换一致，故建议使用双线性变换Ⅱ。
通过z-w变换，就可以应用劳斯—胡尔维茨判据分析线性离散系统的稳定性。
胡尔维茨判据：由系统特征方程各系数组成的主行列式及其顺序主子式全部为正。
该方法随着系统阶数的增加，计算会变得复杂。
此时可以采用下面劳斯判据。
劳斯判据的要点是：①对于特征方程，若系数的符号不一样，则系统不稳定。
若系数符号一样，建立劳斯行列表。
②建立劳斯列表③若劳斯行列表第一列各元素严格为正，则所有特征根均分布在左半平面，系统稳定。
④若劳斯行列表第一列出现负数，系统不稳定。
且第一列元素符号变化的次数，即右半平面上特征根个数。

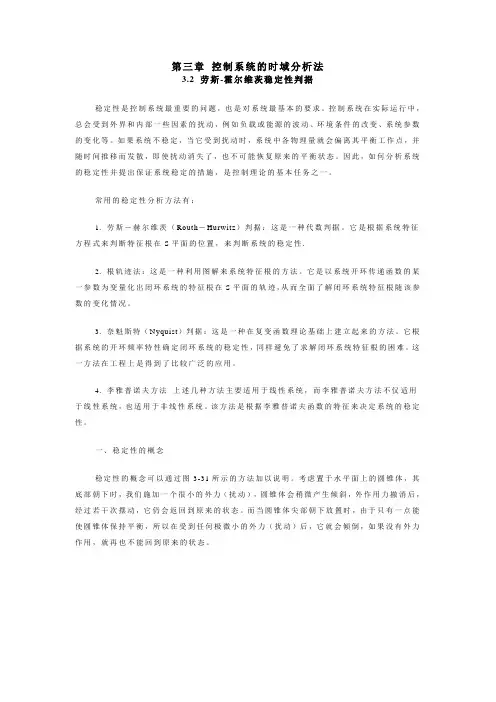

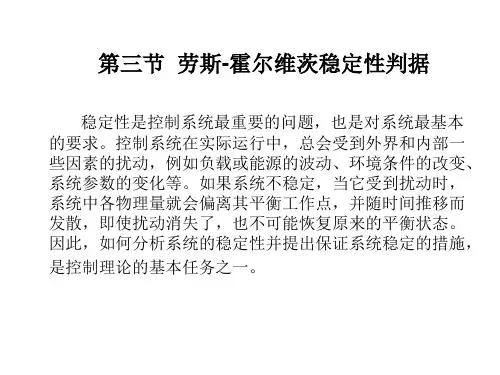

第三章控制系统的时域分析法3.2 劳斯-霍尔维茨稳定性判据稳定性是控制系统最重要的问题，也是对系统最基本的要求。
控制系统在实际运行中，总会受到外界和内部一些因素的扰动，例如负载或能源的波动、环境条件的改变、系统参数的变化等。
如果系统不稳定，当它受到扰动时，系统中各物理量就会偏离其平衡工作点，并随时间推移而发散，即使扰动消失了，也不可能恢复原来的平衡状态。
因此，如何分析系统的稳定性并提出保证系统稳定的措施，是控制理论的基本任务之一。
常用的稳定性分析方法有：1. 劳斯－赫尔维茨（Routh－Hurwitz）判据：这是一种代数判据。
它是根据系统特征方程式来判断特征根在S平面的位置，来判断系统的稳定性.2. 根轨迹法：这是一种利用图解来系统特征根的方法。
它是以系统开环传递函数的某一参数为变量化出闭环系统的特征根在S平面的轨迹，从而全面了解闭环系统特征根随该参数的变化情况。
3. 奈魁斯特（Nyquist）判据：这是一种在复变函数理论基础上建立起来的方法。
它根据系统的开环频率特性确定闭环系统的稳定性，同样避免了求解闭环系统特征根的困难。
这一方法在工程上是得到了比较广泛的应用。
4. 李雅普诺夫方法上述几种方法主要适用于线性系统，而李雅普诺夫方法不仅适用于线性系统，也适用于非线性系统。
该方法是根据李雅普诺夫函数的特征来决定系统的稳定性。
一、稳定性的概念稳定性的概念可以通过图3-31所示的方法加以说明。
考虑置于水平面上的圆锥体，其底部朝下时，我们施加一个很小的外力（扰动），圆锥体会稍微产生倾斜，外作用力撤消后，经过若干次摆动，它仍会返回到原来的状态。
而当圆锥体尖部朝下放置时，由于只有一点能使圆锥体保持平衡，所以在受到任何极微小的外力（扰动）后，它就会倾倒，如果没有外力作用，就再也不能回到原来的状态。
因此，系统的稳定性定义为，系统在受到外作用力后，偏离了最初的工作点，而当外作用力消失后，系统能够返回到原来的工作点，则称系统是稳定的。
