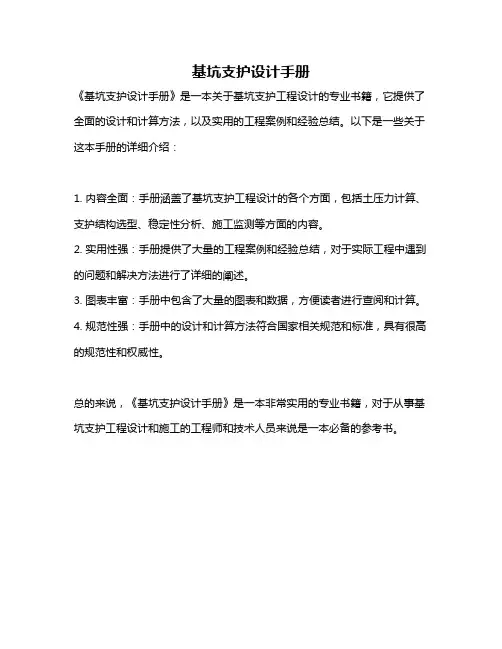

《基坑支护设计手册》
- 格式:pdf
- 大小:2.99 MB
- 文档页数:56

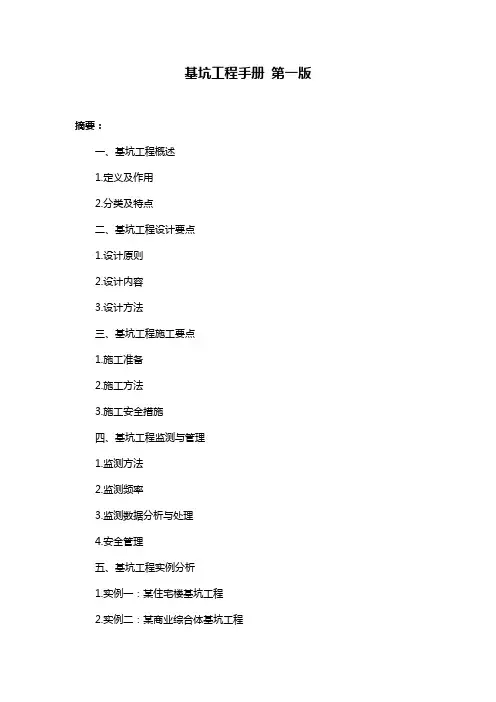

基坑工程手册第一版摘要:一、基坑工程概述1.定义及作用2.分类及特点二、基坑工程设计要点1.设计原则2.设计内容3.设计方法三、基坑工程施工要点1.施工准备2.施工方法3.施工安全措施四、基坑工程监测与管理1.监测方法2.监测频率3.监测数据分析与处理4.安全管理五、基坑工程实例分析1.实例一:某住宅楼基坑工程2.实例二:某商业综合体基坑工程3.实例分析总结正文:一、基坑工程概述1.定义及作用基坑工程是指在地面以下进行土方开挖、支护、排水等施工活动的综合工程。
其主要作用是为建筑物基础施工创造有利条件,保证地下结构施工的安全与质量。
2.分类及特点基坑工程根据开挖深度、支护形式、施工方法等可分为不同类型,如敞开式基坑、逆作法基坑、沉井基坑等。
不同类型的基坑工程具有各自的特点,如施工周期、工程成本、环境影响等方面。
二、基坑工程设计要点1.设计原则基坑工程设计应遵循安全性、经济性、可行性原则,确保工程质量和安全。
2.设计内容基坑工程设计主要包括支护结构设计、排水系统设计、土方开挖顺序与进度控制等。
3.设计方法基坑工程设计方法主要包括经验公式法、理论分析法、数值模拟法等。
三、基坑工程施工要点1.施工准备施工前应进行详细的现场调查,了解地质、地下水位、周边环境等情况。
制定合理的施工方案,配备合格的施工队伍和设备。
2.施工方法基坑工程施工方法包括土方开挖、支护结构施工、排水系统施工等。
各种施工方法应根据工程实际情况和设计要求进行。
3.施工安全措施施工过程中应制定严格的安全措施,包括人员安全、设备安全、周边环境安全等。
四、基坑工程监测与管理1.监测方法基坑工程监测方法包括现场观察、仪器监测、量测等。
2.监测频率监测频率应根据工程实际情况和监测数据变化情况确定。
3.监测数据分析与处理监测数据应及时分析、处理,发现异常情况及时采取措施。
4.安全管理基坑工程安全管理主要包括人员管理、设备管理、现场管理等。
五、基坑工程实例分析1.实例一:某住宅楼基坑工程本工程位于城市中心区域,基坑深度约15米。
地基基础设计手册地基基础是建筑工程中至关重要的一部分,它承担着支撑建筑物和传递荷载的重要任务。
地基基础的设计直接关系到建筑的安全性和稳定性。
本手册将介绍地基基础设计的基本原则、常用材料和方法,旨在为建筑工程师提供基础设计的理论和实践指导。
一、地基基础设计的基本原则1.1 地质勘察地基基础设计的第一步是进行地质勘察,以了解地下土层的分布、性质和稳定性。
地质勘察结果将直接影响地基基础设计的方案选择和设计参数的确定。
1.2 荷载计算荷载计算是地基基础设计的重要环节,需要考虑到建筑结构的自重、附加荷载、地震荷载等各种力的作用。
1.3 地基基础类型选择根据建筑物的荷载特点、地质条件和建筑结构的需求,选择合适的地基基础类型,包括浅基础、深基础、地下连续墙等。
1.4 材料选用地基基础设计需要考虑到使用的材料的性能和耐久性,选择合适的混凝土、钢筋等材料,以确保地基基础的安全性和可靠性。
1.5 施工工艺地基基础设计需要考虑到施工的工艺和方法,包括地基处理、基坑开挖、砼浇筑等工序的安排和施工过程中的监控。
二、地基基础常用材料和方法2.1 混凝土混凝土是地基基础常用的材料之一,其强度和耐久性对地基基础的安全性至关重要。
在混凝土的配合比设计和浇注过程中需要严格控制,以确保混凝土的质量。
2.2 钢筋钢筋在地基基础中起着增强混凝土的强度和延展性的作用,需要根据设计要求进行加固设计和施工。
需要注意钢筋的防腐处理,以防止钢筋锈蚀影响地基基础的使用寿命。
2.3 基坑开挖基坑开挖是地基基础施工的重要环节,需要根据设计要求和地质勘察结果进行合理的基坑支护和开挖方案设计,确保基坑开挖的安全和稳定。
2.4 地基加固在部分地质条件较差的地区,需要进行地基处理和加固,包括灌浆加固、振动加固等,以提高地基的承载能力和稳定性。
2.5 监测与维护地基基础施工完成后,需要进行地基基础的监测和维护工作,及时发现和处理地基基础的变形和病害,保障地基基础的长期稳定性和安全性。

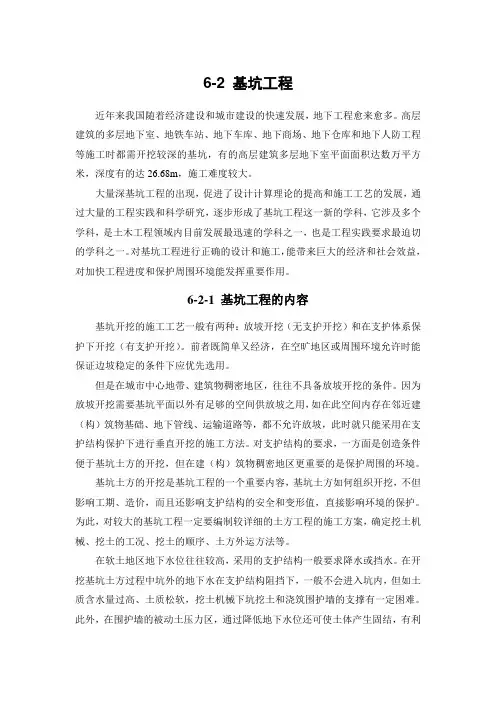

6-2 基坑工程近年来我国随着经济建设和城市建设的快速发展,地下工程愈来愈多。
高层建筑的多层地下室、地铁车站、地下车库、地下商场、地下仓库和地下人防工程等施工时都需开挖较深的基坑,有的高层建筑多层地下室平面面积达数万平方米,深度有的达26.68m,施工难度较大。
大量深基坑工程的出现,促进了设计计算理论的提高和施工工艺的发展,通过大量的工程实践和科学研究,逐步形成了基坑工程这一新的学科,它涉及多个学科,是土木工程领域内目前发展最迅速的学科之一,也是工程实践要求最迫切的学科之一。
对基坑工程进行正确的设计和施工,能带来巨大的经济和社会效益,对加快工程进度和保护周围环境能发挥重要作用。
6-2-1 基坑工程的内容基坑开挖的施工工艺一般有两种:放坡开挖(无支护开挖)和在支护体系保护下开挖(有支护开挖)。
前者既简单又经济,在空旷地区或周围环境允许时能保证边坡稳定的条件下应优先选用。
但是在城市中心地带、建筑物稠密地区,往往不具备放坡开挖的条件。
因为放坡开挖需要基坑平面以外有足够的空间供放坡之用,如在此空间内存在邻近建(构)筑物基础、地下管线、运输道路等,都不允许放坡,此时就只能采用在支护结构保护下进行垂直开挖的施工方法。
对支护结构的要求,一方面是创造条件便于基坑土方的开挖,但在建(构)筑物稠密地区更重要的是保护周围的环境。
基坑土方的开挖是基坑工程的一个重要内容,基坑土方如何组织开挖,不但影响工期、造价,而且还影响支护结构的安全和变形值,直接影响环境的保护。
为此,对较大的基坑工程一定要编制较详细的土方工程的施工方案,确定挖土机械、挖土的工况、挖土的顺序、土方外运方法等。
在软土地区地下水位往往较高,采用的支护结构一般要求降水或挡水。
在开挖基坑土方过程中坑外的地下水在支护结构阻挡下,一般不会进入坑内,但如土质含水量过高、土质松软,挖土机械下坑挖土和浇筑围护墙的支撑有一定困难。
此外,在围护墙的被动土压力区,通过降低地下水位还可使土体产生固结,有利于提高被动土压力,减少支护结构的变形。
第一章绪论1.1引言随着经济的发展,城市化步伐的加快,为满足日益增长的市民出行、轨道交通换乘、商业、停车等功能的需要,在用地愈发紧张的密集城市中心,结合城市建设和改造开发大型地下空间已成为一种必然,诸如高层建筑多层地下室、地下铁道及地下车站、地下道路、地下停车库、地下街道、地下商场、地下医院、地下变电站、地下仓库、地下民防工事以及多种地下民用和工业设施等。
地下空间开发规模越来越大,如上海市地下空间开发面积达10~30万平方米的地下综合体项目近年来多达几十个,基坑开挖面积一般可达2~6万平方米,如上海仲盛广场基坑开挖面积为5万平方米;天津市117大厦基坑面积为9.6万平方米,上海虹桥综合交通枢纽工程开挖面积达35万平方米等;基坑的深度也越来越深,一般基坑深度为16~25米以上,如天津津塔挖深23.5米,苏州东方之门最大挖深22米,而上海世博500kV地下变电站挖深34米,上海地铁四号线董家渡修复基坑则深达41米。
这些深大基坑通常都位于密集城市中心,基坑工程周围密布着各种地下管线、各类建筑物、交通干道、地铁隧道等各种地下构筑物,施工场地紧张、工期紧、地质条件复杂、施工条件复杂、周边设施环境保护要求高。
所有这些导致基坑工程的设计和施工的难度越来越大,重大恶性基坑事故不断发生,工程建设的安全生产形势越来越严峻。
在这种背景条件下,亟需一本内容全面的、综合的、权威的、使用方便的、能充分反映当前国内外的设计施工技术水平和经验的工具书,给基坑工程设计施工相关人员提供一个内容丰富、实用好用的基坑工程设计、施工和管理强有力的工具。
《基坑工程手册(第二版)》在《基坑工程手册(第一版)》的基础上,跟踪基坑工程国内外最新的进展,全部由来自设计施工第一线的经验丰富的设计施工专家重新撰写,系统地总结了国内外基坑工程的实践经验,全面地阐述了基坑工程地基本计算理论、设计方法、施工工艺、施工管理技术以及相关的信息,内容覆盖各种地质条件和全国各区域的设计施工方法,充分反映了国内外基坑工程设计和施工的当前水平和发展趋势,以满足基坑工程设计和施工的需要。

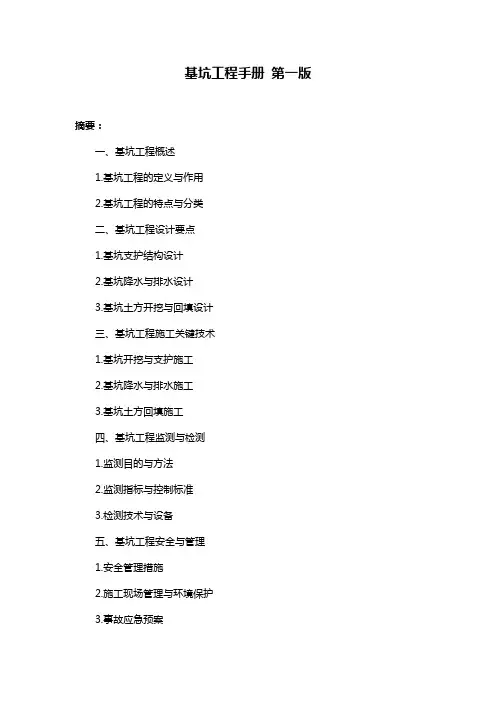

基坑工程手册第一版摘要:一、基坑工程概述1.基坑工程的定义与作用2.基坑工程的特点与分类二、基坑工程设计要点1.基坑支护结构设计2.基坑降水与排水设计3.基坑土方开挖与回填设计三、基坑工程施工关键技术1.基坑开挖与支护施工2.基坑降水与排水施工3.基坑土方回填施工四、基坑工程监测与检测1.监测目的与方法2.监测指标与控制标准3.检测技术与设备五、基坑工程安全与管理1.安全管理措施2.施工现场管理与环境保护3.事故应急预案六、基坑工程案例分析1.案例一:某城市中心基坑工程2.案例二:某高层建筑基坑工程3.案例三:某交通设施基坑工程七、基坑工程发展趋势与展望1.新技术与发展趋势2.行业标准与政策法规3.基坑工程在建筑行业的重要性正文:一、基坑工程概述基坑工程是指在建筑、市政、交通等基础设施建设中,为满足地下结构施工和使用要求,对地表土壤进行开挖、支护、降水、排水、回填等系列工程的综合施工技术。
基坑工程在各类工程建设中具有重要意义,它直接关系到工程的安全、质量和进度。
1.基坑工程的定义与作用基坑工程是建筑工程的重要组成部分,其主要作用如下:(1)提供建筑物所需的地下空间;(2)保证地下结构的安全与稳定;(3)确保施工过程中地面及周边环境的安全;(4)为建筑物基础提供足够的承载力。
2.基坑工程的特点与分类基坑工程具有以下特点:(1)施工环境复杂,受地质、地形、气候等多种因素影响;(2)施工过程具有较强的风险性,易发生事故;(3)施工技术要求高,需采用多种支护、降水、排水等措施;(4)工程投资大,施工周期长。
基坑工程按开挖深度可分为:浅基坑(开挖深度小于5米)、中等深度基坑(开挖深度5-15米)、深基坑(开挖深度15米以上)。
二、基坑工程设计要点1.基坑支护结构设计基坑支护结构主要有以下几种形式:排桩、地下连续墙、锚杆、土钉墙等。
设计时需根据地质条件、工程特点、周边环境等因素选择合适的支护结构。
2.基坑降水与排水设计降水与排水设计是基坑工程的关键环节,其主要目的是降低地下水位,减小基坑涌水、流砂等危害。

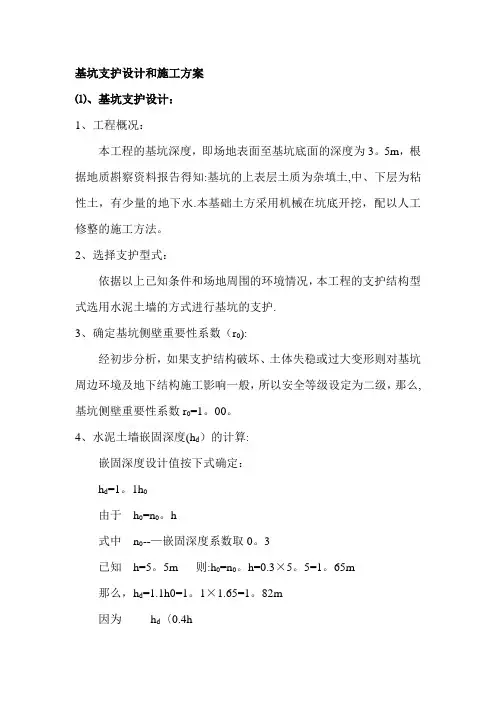

基坑支护设计和施工方案⑴、基坑支护设计:1、工程概况:本工程的基坑深度,即场地表面至基坑底面的深度为3。
5m,根据地质斟察资料报告得知:基坑的上表层土质为杂填土,中、下层为粘性土,有少量的地下水.本基础土方采用机械在坑底开挖,配以人工修整的施工方法。
2、选择支护型式:依据以上已知条件和场地周围的环境情况,本工程的支护结构型式选用水泥土墙的方式进行基坑的支护.3、确定基坑侧壁重要性系数(r0):经初步分析,如果支护结构破坏、土体失稳或过大变形则对基坑周边环境及地下结构施工影响一般,所以安全等级设定为二级,那么,基坑侧壁重要性系数r0=1。
00。
4、水泥土墙嵌固深度(h d)的计算:嵌固深度设计值按下式确定:h d=1。
1h0由于h0=n0。
h式中n0--—嵌固深度系数取0。
3已知h=5。
5m 则:h0=n0。
h=0.3×5。
5=1。
65m那么,h d=1.1h0=1。
1×1.65=1。
82m因为h d〈0.4h1。
82m<0。
4×5.5m1.82m<2。
2m所以h d取2。
2m(依据JGJ120—99之5.1。
3条规定)5、水泥土墙的墙体厚度(b)计算:因为水泥土墙底部位于粘性土层中,所以墙体厚度设计值按下列经验公式确定:b≥√2(1.2r0。
h a。
∑E ai—h p∑E pj)/r cs(h+h d)≥√2(1.3×1×2×8270-1。
5×5820)/2400×(5.5+2.2)≥2.1m因为:b<0.4h2.1m<2。
2m所以:b取2。
2m (依据JGJ120—99之5.2。
1条规定)6、正截面承载力验算:①压应力验算:验算公式:1。
25r0。
r cs。
z+M/W≤f cs式中:M=1。
25r0.M C=1。
25×1×8250=10000N。
m查《简明建筑结构设计手册》得:W=8000N/mm2代入验算公式:得1.25×1×2400×2。

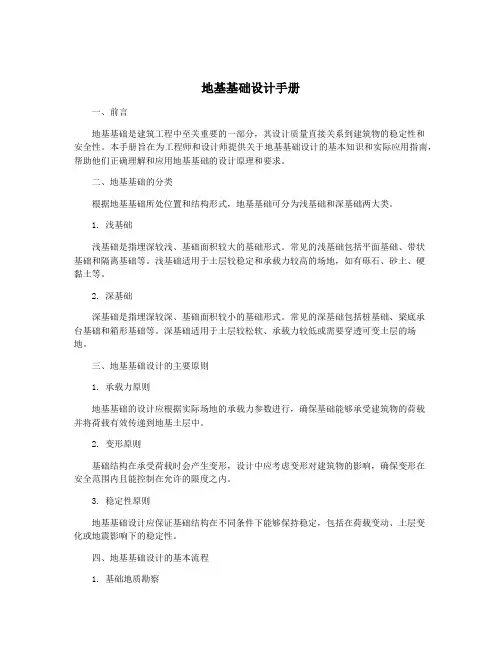

地基基础设计手册一、前言地基基础是建筑工程中至关重要的一部分,其设计质量直接关系到建筑物的稳定性和安全性。
本手册旨在为工程师和设计师提供关于地基基础设计的基本知识和实际应用指南,帮助他们正确理解和应用地基基础的设计原理和要求。
二、地基基础的分类根据地基基础所处位置和结构形式,地基基础可分为浅基础和深基础两大类。
1. 浅基础浅基础是指埋深较浅、基础面积较大的基础形式。
常见的浅基础包括平面基础、带状基础和隔离基础等。
浅基础适用于土层较稳定和承载力较高的场地,如有砾石、砂土、硬黏土等。
2. 深基础深基础是指埋深较深、基础面积较小的基础形式。
常见的深基础包括桩基础、梁底承台基础和箱形基础等。
深基础适用于土层较松软、承载力较低或需要穿透可变土层的场地。
三、地基基础设计的主要原则1. 承载力原则地基基础的设计应根据实际场地的承载力参数进行,确保基础能够承受建筑物的荷载并将荷载有效传递到地基土层中。
2. 变形原则基础结构在承受荷载时会产生变形,设计中应考虑变形对建筑物的影响,确保变形在安全范围内且能控制在允许的限度之内。
3. 稳定性原则地基基础设计应保证基础结构在不同条件下能够保持稳定,包括在荷载变动、土层变化或地震影响下的稳定性。
四、地基基础设计的基本流程1. 基础地质勘察进行基础地质勘察,获取并分析场地土壤的物理力学性质、地层分布、地下水情况等,为后续的基础设计提供依据。
2. 载荷分析进行建筑物的结构计算和各个部位的荷载计算,包括静载荷和动载荷的计算,确定地基基础需要承受的荷载。
3. 地基基础设计方案选择根据地质勘察和载荷分析结果,选择合适的地基基础结构形式,包括浅基础和深基础。
4. 基础结构设计根据所选基础结构形式和需承受的荷载,进行基础结构的尺寸和布置设计,确保基础结构符合承载力、稳定性和变形的要求。
5. 施工工艺方案编制编制地基基础施工工艺方案,包括基坑开挖、基础混凝土浇筑等施工过程的安排和控制措施。
适用文档第一章基坑边坡计算一、工程概略(一)土质散布状况①1杂填土( Q4ml):由粉质黏土混许多的碎砖、碎石子等建筑垃圾及生活垃圾构成。
层厚 0.50 ~ 4.80 米。
①2素填土( Q4ml):主要由软~可塑状粉质黏土夹少许小碎石子、碎砖构成。
层厚 0.40 ~ 2.90 米。
①3淤泥质填土( Q4ml):。
主要为原场所塘沟底部的淤泥,后经翻填。
散布无规律,局部散布。
层厚 0.80 ~2.30 米。
②1粉质黏土( Q4al):可塑,局部偏软塑,中压缩性,切面稍有光彩,干强度中等,韧性中等,土质不平均,该层散布不均,局部缺失。
层顶标高 5.00 ~ 13.85 米,层厚 0.50 ~ 8.20 米。
②2粉土夹粉砂( Q4al):中压缩性,干强度及韧性低。
夹薄层粉砂,具水平状堆积层理,单层厚 1.0 ~,局部富集。
该层散布不平均,局部缺失。
层顶标高 1.30 ~10.93 米,层厚 0.80 ~4.50 米。
②3含淤泥质粉质黏土( Q4al):软~流塑,高压缩性,干强度、韧性中等偏低。
局部夹少许薄层状粉土及粉砂,层顶标高 1.87 ~ 10.03 米,层厚 1.00 ~13.50 米。
②4粉质黏土(Q4al):饱和,可塑,局部软塑,中压缩性,层顶标高 -8.30 ~米,层厚 1.10 ~14.60 米。
③1粉质黏土 (Q3al) :可~硬塑,中压缩性。
干强度高,韧性高。
含少许铁质浸染斑点及许多的铁锰质结核。
该层顶标高-11.83 ~13.23 米,层厚 1.40 ~14.00 米。
③2粉质黏土 (Q3al) 可塑,局部软塑,中压缩性。
该层顶标高 -18.83 ~ 6.83 米,层厚 2.20 ~ 23.70 米。
④粉质黏土混砂砾石(Q3al):可塑,局部软塑,中偏低压缩性,干强度中等,韧性中等。
该层顶标高 -26.73 ~-10.64 米,层厚 0.50 ~6.50 米。
(二)支护方案的选择依据本工程现场实质状况,基坑各部位确立采纳以下支护举措1、 3#楼与 4#楼地下室相邻处,地下室间距,基坑底高差,土质散布○○○为 2 1、22、31土层,采纳土钉墙支护的方式。

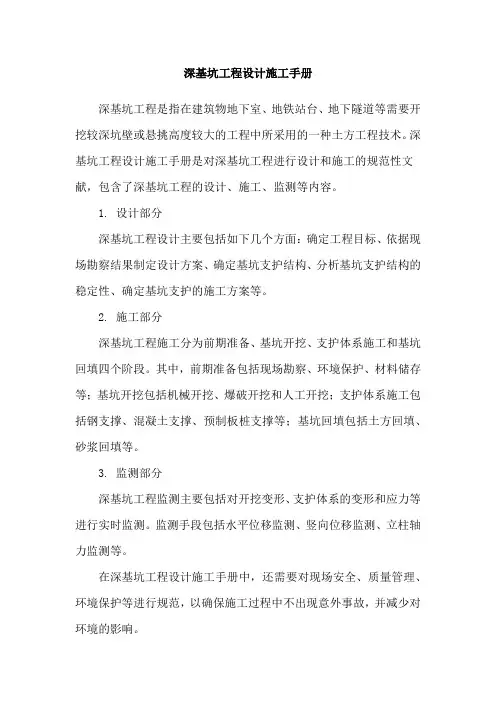

深基坑工程设计施工手册
深基坑工程是指在建筑物地下室、地铁站台、地下隧道等需要开挖较深坑壁或悬挑高度较大的工程中所采用的一种土方工程技术。
深基坑工程设计施工手册是对深基坑工程进行设计和施工的规范性文献,包含了深基坑工程的设计、施工、监测等内容。
1. 设计部分
深基坑工程设计主要包括如下几个方面:确定工程目标、依据现场勘察结果制定设计方案、确定基坑支护结构、分析基坑支护结构的稳定性、确定基坑支护的施工方案等。
2. 施工部分
深基坑工程施工分为前期准备、基坑开挖、支护体系施工和基坑回填四个阶段。
其中,前期准备包括现场勘察、环境保护、材料储存等;基坑开挖包括机械开挖、爆破开挖和人工开挖;支护体系施工包括钢支撑、混凝土支撑、预制板桩支撑等;基坑回填包括土方回填、砂浆回填等。
3. 监测部分
深基坑工程监测主要包括对开挖变形、支护体系的变形和应力等进行实时监测。
监测手段包括水平位移监测、竖向位移监测、立柱轴力监测等。
在深基坑工程设计施工手册中,还需要对现场安全、质量管理、环境保护等进行规范,以确保施工过程中不出现意外事故,并减少对环境的影响。
总之,深基坑工程设计施工手册是深基坑工程的规范性文件,旨在指导深基坑工程的设计、施工和监测,保证工程质量和安全。

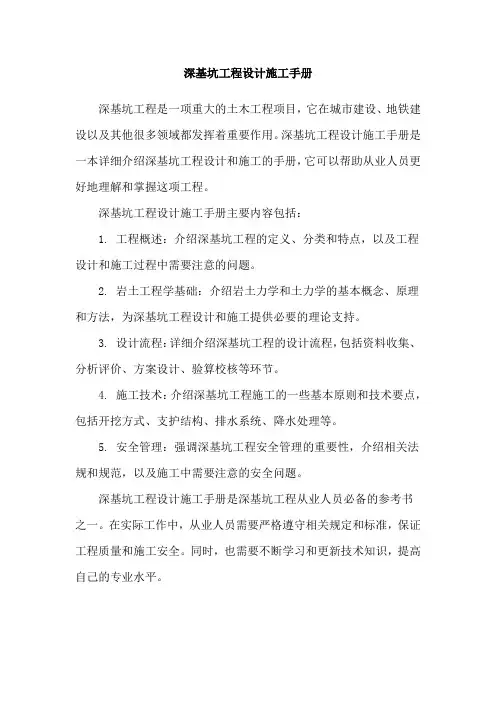

深基坑工程设计施工手册
深基坑工程是一项重大的土木工程项目,它在城市建设、地铁建设以及其他很多领域都发挥着重要作用。
深基坑工程设计施工手册是一本详细介绍深基坑工程设计和施工的手册,它可以帮助从业人员更好地理解和掌握这项工程。
深基坑工程设计施工手册主要内容包括:
1. 工程概述:介绍深基坑工程的定义、分类和特点,以及工程设计和施工过程中需要注意的问题。
2. 岩土工程学基础:介绍岩土力学和土力学的基本概念、原理和方法,为深基坑工程设计和施工提供必要的理论支持。
3. 设计流程:详细介绍深基坑工程的设计流程,包括资料收集、分析评价、方案设计、验算校核等环节。
4. 施工技术:介绍深基坑工程施工的一些基本原则和技术要点,包括开挖方式、支护结构、排水系统、降水处理等。
5. 安全管理:强调深基坑工程安全管理的重要性,介绍相关法规和规范,以及施工中需要注意的安全问题。
深基坑工程设计施工手册是深基坑工程从业人员必备的参考书
之一。
在实际工作中,从业人员需要严格遵守相关规定和标准,保证工程质量和施工安全。
同时,也需要不断学习和更新技术知识,提高自己的专业水平。
