基坑支护方案土钉墙,详细计算(工程科)

基坑土钉墙支护施工方案一、工程概述咱们先来聊聊工程本身。

这是一项非常重要的工程，涉及到基坑的稳定性和周边环境的安全。

咱们要做的，就是利用土钉墙支护技术，对基坑进行加固，确保施工过程中的安全。

二、施工方法1.土钉墙施工（1）测量放线。

这个步骤，主要是为了确定土钉墙的具体位置。

（2）挖土。

这个步骤，主要是为了挖出土钉墙的基础。

（3）安装土钉。

这个步骤，主要是为了将土钉固定在土体中。

（4）喷射混凝土。

这个步骤，主要是为了保护土钉，防止其受到腐蚀。

2.支撑施工（1）安装支撑。

这个步骤，主要是为了将土钉墙与地面连接起来，形成稳定的支撑体系。

（2）浇筑混凝土。

这个步骤，主要是为了加强支撑的稳定性。

三、施工安排1.施工人员在施工过程中，我们需要一支专业的施工队伍。

这支队伍，需要包括测量人员、挖土人员、安装土钉人员和喷射混凝土人员等。

2.施工材料在施工过程中，我们需要准备的材料主要包括：土钉、混凝土、钢筋等。

3.施工设备在施工过程中，我们需要使用的设备主要包括：挖掘机、搅拌机、喷射机等。

四、施工质量控制1.施工过程控制（1）严格遵循施工方案。

这个步骤，主要是为了确保施工过程的顺利进行。

（2）加强施工人员培训。

这个步骤，主要是为了提高施工人员的技能水平。

（3）加强施工现场管理。

这个步骤，主要是为了确保施工安全。

2.施工验收（1）检查施工质量。

这个步骤，主要是为了确保施工质量达到预期目标。

（2）验收施工成果。

这个步骤，主要是为了确定施工成果符合设计要求。

五、施工安全措施1.安全防护（1）设置安全警示标志。

这个步骤，主要是为了提醒施工人员注意安全。

（2）配备安全防护用品。

这个步骤，主要是为了保护施工人员的人身安全。

2.应急预案（1）预测可能发生的突发事件。

这个步骤，主要是为了提前做好准备。

（2）制定应急措施。

这个步骤，主要是为了确保在突发事件发生时，能够迅速应对。

注意事项：1.土钉长度和质量把控注意事项：土钉的长度和质量直接关系到支护效果，必须严格按照设计要求执行。

基坑放坡加土钉墙支护组织施工设计方案一、施工组织方案1.施工队伍组织根据基坑的规模和复杂程度，合理组织施工队伍。

施工队伍应包括工地负责人、技术人员、土建工人、设备操作人员等。

确保施工过程中各岗位的协调配合和工作安全。

2.施工进度计划制定详细的施工进度计划，包括工序安排、材料采购、设备调配等。

合理安排施工序列，确保施工的连续性和高效性。

同时考虑天气条件、交通状况等因素，制定灵活的施工计划。

3.安全管理施工过程中重视安全管理，制定合理的安全措施。

加强施工现场的安全巡查，落实好劳动防护措施，确保施工人员的安全。

加强施工现场的防护措施，设置警示标志牌、安全网等，防止施工过程中的安全事故发生。

4.环境保护在施工过程中，按照环境保护的要求进行工作。

采取合理的排污方案，控制扬尘、废水等对周边环境的影响。

施工完成后，及时清理施工现场，恢复原有环境。

1.基坑放坡设计根据基坑的具体情况，设计适当的坡度和坡高。

考虑基坑周边土体的稳定性和承载能力，确保基坑的稳定性。

同时，根据土体情况和施工方法，选择合适的放坡方式，如平面放坡、阶梯放坡等。

2.土钉墙支护设计根据基坑的深度和土体质量，设计合适的土钉长度和间距。

考虑土体的抗剪强度、拉力、抗压强度等参数，确保土钉墙的稳定性和承载力。

根据土钉墙的高度，确定合理的锚定长度和锚固深度。

3.土壤加固设计根据土体的性质和强度要求，设计合适的土壤加固措施。

可以采用深层加固、浅层加固等方法，如加固灌浆、点支撑等。

根据施工条件和土壤特性，选择合适的加固材料和加固方法。

4.施工工艺设计根据施工条件和工程要求，制定详细的施工工艺方案。

包括开挖工艺、加固工艺、土钉安装工艺等。

合理选择施工方法和设备，确保施工质量和进度。

同时，设置监测点，监测基坑和土钉墙的变形和稳定性。

通过合理组织施工队伍，切实做好施工现场的安全管理和环境保护，同时根据基坑的具体情况设计合适的放坡和土钉墙支护方案，可以有效地保证基坑施工的顺利进行，并最大程度地降低施工风险。

深基坑支护专项施工方案一、工程概况本工程由武汉海天实业集团有限公司投资兴建，中冶南方工程技术有限公司设计，位于武汉市沌口经济开发区4号地。

该工程南面紧临珠山湖大道，北临海天幸福小城一期住宅小区，东临海天路.本工程为地上18层,地下1层，地上一层为小型商铺，二层及以上为住宅。

地下室为平战结合人防地下室，平时主要用作车库。

总建筑面积为33693。

80m2，其中商业2751 m2，住宅30942。

8m2，建筑首层面积2524.7 m2,人防面积2585.5 m2，建筑总高度为55.7m.建筑层高：地下一层为3.6m。

主体结构1层层高为4.4 m，主体结构2层至18层层高为3。

0m。

楼内设楼梯3部，电梯6部,其中客梯兼消防楼梯3部。

本工程结构类型为框架剪力墙体系，基础类型为人工挖孔桩基础；屋面采用有组织内排水，±0。

000相当于绝对标高27.900m。

框架剪力墙抗震等级：框架为四级，抗震墙为三级。

建筑结构安全等级二级,抗震设防类别为丙类建筑,抗震设防烈度为六度.建筑结构的类别为1类,结构设计使用年限为50年。

防火设计的建筑分类为二类高层，其耐火等级地下为一级，地上为二级。

屋面防水等级为Ⅱ级,防水层耐用年限15年，地下室防水等级为2级,地下室人防等级六级。

本工程建筑场地类别为Ⅱ类场地，场地土类型为中软场地土，地基基础设计等级为甲级.二、基坑支护方案本工程人防地下室基坑开挖深度大部标高为—4.0m,基坑开挖采用机械与人工相结合的方式进行开挖,基坑支护采用土钉墙护壁方式，并分两个阶梯进行土钉墙护壁处理。

依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行两级阶梯土钉墙护壁施工,两级阶梯放坡开挖宽度以及施工要综合考虑坡度、周围环境情况以及两级阶梯宽度根据设计要求进行护壁施工。

1、土层自然放坡施工依据现场地下水情况,并参照周围环境情况，按照放坡坡度施工要求进行施工。

放坡开挖宽度要综合考虑坡度、周围环境情况以及后面土钉墙施工要求进行施工.2、土钉墙施工土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用人工成孔或机械成孔，孔内放锚杆并注入水泥浆，在坡面安装钢筋网,喷射强度等级为C25的混凝土，使土体、土钉锚杆及喷射混凝土面层结合，为深基坑土钉支护。

第1篇一、工程概况本工程为某住宅小区基坑支护工程，基坑深度为6.0m，基坑周长为200m。

土钉墙结构采用钢筋混凝土土钉墙，土钉材料为HRB400钢筋，土钉长度为8.0m，间距为1.0m×1.0m，锚固长度为5.0m。

本方案旨在为施工人员提供一套科学、合理、安全、高效的基坑支护钢筋土钉施工方案。

二、施工准备1. 技术准备（1）施工人员应熟悉施工图纸、施工方案和施工规范，掌握钢筋土钉施工技术。

（2）组织施工人员参加技术交底，明确施工要求、质量标准和安全措施。

2. 材料准备（1）钢筋：HRB400钢筋，直径φ18mm。

（2）土钉：采用HRB400钢筋加工而成，长度为8.0m，间距为1.0m×1.0m。

（3）水泥：32.5级普通硅酸盐水泥。

（4）砂：中砂，细度模数为2.5-3.0。

（5）石子：碎石，粒径为5-25mm。

（6）外加剂：根据混凝土配合比要求选用。

3. 机械设备准备（1）钢筋加工机械：钢筋切断机、钢筋弯曲机、钢筋调直机等。

（2）土钉施工机械：钻机、搅拌机、泵送设备等。

（3）混凝土搅拌设备：混凝土搅拌站或混凝土搅拌车。

（4）测量设备：全站仪、水准仪、经纬仪等。

（5）安全防护设备：安全帽、安全带、防护眼镜、防护手套等。

三、施工工艺1. 施工顺序（1）测量放线：根据设计图纸和现场实际情况，进行测量放线，确定基坑支护钢筋土钉的位置。

（2）土方开挖：采用分层开挖，每层厚度为1.0m，开挖过程中应保证边坡稳定。

（3）土钉施工：按照设计要求，进行土钉钻孔、锚杆安装、注浆、土钉焊接等工序。

（4）混凝土浇筑：在土钉施工完成后，进行混凝土浇筑，形成土钉墙。

2. 施工要点（1）测量放线：确保放线准确无误，满足设计要求。

（2）土方开挖：分层开挖，注意边坡稳定，防止坍塌。

（3）土钉施工：①钻孔：采用钻机进行钻孔，孔径为φ180mm，孔深为8.0m。

②锚杆安装：将土钉插入孔内，确保锚杆与孔壁紧密接触。

第一章基坑边坡计算一、工程概况（一）土质分布情况①1杂填土（Q4ml）：由粉质粘土混较多的碎砖、碎石子等建筑垃圾及生活垃圾组成。

层厚0.50～4.80米。

①2素填土（Q4ml）：主要由软～可塑状粉质粘土夹少量小碎石子、碎砖组成。

层厚0.40～2.90米。

①3淤泥质填土（Q4ml）：。

主要为原场地塘沟底部的淤泥，后经翻填。

分布无规律，局部分布。

层厚0.80～2.30米。

②1粉质粘土（Q4al）：可塑，局部偏软塑，中压缩性，切面稍有光泽，干强度中等，韧性中等，土质不均匀，该层分布不均，局部缺失。

层顶标高5.00～13.85米，层厚0.50～8.20米。

②2粉土夹粉砂（Q4al）：中压缩性，干强度及韧性低。

夹薄层粉砂，具水平状沉积层理，单层厚1.0～5.0cm，局部富集。

该层分布不均匀，局部缺失。

层顶标高1.30～10.93米，层厚0.80～4.50米。

②3含淤泥质粉质粘土（Q4al）：软～流塑，高压缩性，干强度、韧性中等偏低。

局部夹少量薄层状粉土及粉砂，层顶标高1.87～10.03米，层厚1.00～13.50米。

②4粉质粘土（Q4al）：饱和，可塑，局部软塑，中压缩性，层顶标高-8.30～7.27米，层厚1.10～14.60米。

③1粉质粘土(Q3al)：可～硬塑，中压缩性。

干强度高，韧性高。

含少量铁质浸染斑点及较多的铁锰质结核。

该层顶标高-11.83～13.23米，层厚1.40～14.00米。

③2粉质粘土(Q3al)可塑，局部软塑，中压缩性。

该层顶标高-18.83～6.83米，层厚2.20～23.70米。

④粉质粘土混砂砾石（Q3al）：可塑，局部软塑，中偏低压缩性，干强度中等，韧性中等。

该层顶标高-26.73～-10.64米，层厚0.50～6.50米。

（二）支护方案的选择根据本工程现场实际情况，基坑各部位确定采取如下支护措施1、3#楼与4#楼地下室相邻处，地下室间距4.8m，基坑底高差5.0m，土质分布为○21、○22、○31土层，采取土钉墙支护的方式。

基坑土钉墙支护施工方案一、施工概述土钉墙是一种将钢筋混凝土面板钉安装于土体中，以抵抗土体的外倾力和承受土体的自重等力作用的支护结构。

在基坑工程中，土钉墙支护是常见的支护形式，其具有施工周期短、成本低、效率高等优点。

本文将根据具体工程情况，制定基坑土钉墙支护的施工方案。

二、施工前准备1.编制施工方案和施工图纸，并经相关部门审核；2.准备施工所需的土钉、钢筋、混凝土、设备等材料和设备；3.对施工现场进行勘测，了解地质情况，确定土钉墙支护的具体位置和形式；4.制定施工计划，明确施工步骤和时间节点。

三、主要施工步骤1.土体挖掘和处理（1）根据设计要求，挖掘基坑，并在土体表面清除泥土和杂物；（2）对土体进行加固处理，如采用喷锚、桩基等方法，增强土体的稳定性；（3）清理加固后的土体表面，保持平整和清洁。

2.安装土钉（1）在土钉墙的设计位置进行布置定位桩，并确定土钉墙的轮廓和孔位；（2）钻孔安装土钉，按照设计要求确定土钉的孔径、深度和间距，并保证土钉的安装精度和质量；（3）将土钉焊接或连接到面板上，并保证土钉的连接牢固和结构稳定。

3.浇筑混凝土（1）在土钉墙的表面搭设支撑模板，并对模板进行固定和调整；（2）按照设计要求，在模板内浇筑混凝土，保证混凝土的质量和密实性；（3）待混凝土达到设计标准后，拆除模板，并对混凝土表面进行修整和养护。

4.后续处理（1）对土钉墙进行检查和验收，确保施工质量和安全；（2）根据设计要求进行土钉墙的防水处理和防腐涂装；（3）完成基坑土钉墙支护的所有施工工作，清理施工现场并整理记录。

四、安全措施1.施工前应进行安全教育和技术交底，确保施工人员了解施工工艺和安全操作要求；2.施工现场应设置明显的警示标志和安全通道，保证施工人员和设备的安全；3.施工过程中，应加强监督和检查，及时发现和处理安全隐患；4.施工结束后，对施工现场进行清理和整理，保持环境整洁和安全。

五、总结基坑土钉墙支护施工是一项重要的工程施工内容，对于保障基坑工程的安全和稳定具有重要意义。

一
５ ３ 一６． ５ 一７ ６ ． ５、 ６ ｍ、 ． ｍ。
的细 长金 属杆 件 （ 土钉 、 锚杆 ） 附着 于坡 面 的喷 射混 凝 及
土 面 板 组 成 ， 成 一个 类 似 重 力 式 的挡 土 墙 ， 形 以此 来 抵
２工程地质条件
场 地 原始地 貌 为局局 露 出岩 石 的陂 山地 ， 地 北侧 场
含砂 粘 土 ： 厚 ３ ０ ８ ８ ， 黄 色 、 白色 、 屋 ． ～ ．ｍ 土 灰 很湿 ，
１工 程 概 况
本 项 目位 于广 东省 东莞 市松 山湖 ， 原始 地貌 为 低矮
可塑 ， 成份 以粘 粒 组成 ， 含砂 粒 。
（ 淤 泥质 土层 ： ３ ）
丘 陵及 冲 沟 谷 地 ， 坡 丘 地 段 为荔 枝 林 ， 谷 地 段 为菜 地 沟

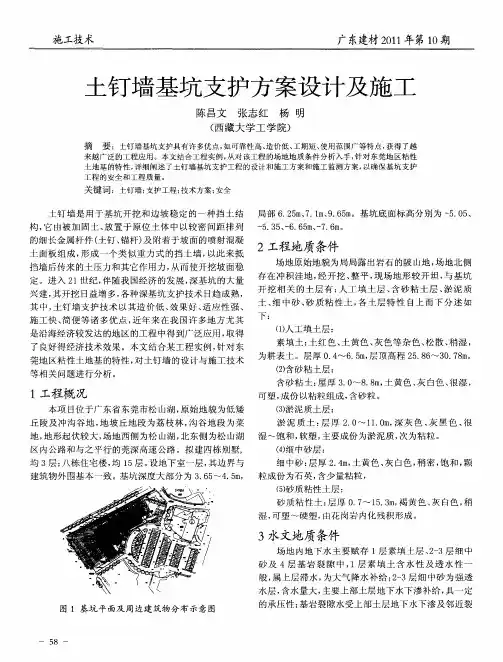

施工技术
广东建材 ２１ 年第 １ 期 ０１ ０
土 钉墙基 坑 支 护方 案设 计及 施 工
陈 昌文 张志红 杨 明 （ 西藏大学工学 院）
摘 要 ：土钉墙基坑支护具有许多优点， 如可靠性高、 造价低、 工期短、 使用范围广等特点， 获得了越
来 越 广 泛 的 工程 应 用 。本 文 结合 工程 实例 ， 对 该 工 程 的 场 地 地 质 条件 分 析 入手 ， 对 东 莞 地 区粘 性 从 针 土 地 基 的特 性 ， 细 阐 述 了土 钉 墙 基 坑 支 护 工 程 的 设 计 和 施 工 方 案 和 施 工 监 测 方 案 ， 详 以确 保 基 坑 支护 工 程 的 安全 和 工 程质 量 。
５ ８
广东 建材 ２１ 年第 １ 期 ０１ ０
隙水 涌入 或排 出影 响 ；— 层含 砂 粘土 、 － 层 淤 泥质 土 ３１ ２２ 含水 性及 透 水性 较 弱 ，为 相对 隔 水层 ， 砂 质粘 性 土 ２层

土钉墙基坑支护方案一、土钉墙基坑支护概述土钉墙基坑支护是指在基坑工程中采用钢筋混凝土土钉和挡土板进行临时支撑，以确保基坑的稳定和安全。

土钉墙基坑支护方案应根据具体的施工条件和土壤情况进行设计和实施，以满足工程的要求。

下面是一种常见的土钉墙基坑支护方案。

二、土钉墙基坑支护方案设计1.土钉墙的设计根据基坑边界的大小和土壤情况，确定土钉墙的尺寸和排布方式。

一般来说，土钉墙的深度应大于基坑挖掘的深度，以提供足够的支护力。

土钉墙的排列密度和深度应根据土壤承载力等参数进行计算和分析。

2.土钉的选择和布置根据土壤的性质和基坑的要求，选择合适的土钉类型（如钢筋混凝土土钉、纤维增强土钉等）和规格。

土钉的布置应均匀分布，并且与挡土板的连接应符合相关设计要求。

3.挡土板的选择和安装挡土板的选择应根据基坑的深度、土壤情况和预计的土压力来确定。

常见的挡土板有钢板桩、预制混凝土板桩等。

挡土板的安装应按照设计要求和相关规范进行，确保其与土钉墙的连接牢固。

4.排水和防护措施基坑支护中的排水和防护是十分重要的。

在土钉墙基坑支护中，应设置合理的排水系统，确保基坑内没有积水，以减小基坑土压力。

同时，应加强对基坑边沿的防护，以防止土体塌方和保护施工人员的安全。

5.施工监测和检查在基坑支护的施工过程中，应进行监测和检查。

监测主要包括土钉的安装质量、挡土板的连接情况、基坑边界的变形以及周边建筑物的变形等。

及时发现问题并进行处理，以保证工程的稳定和安全。

三、土钉墙基坑支护方案实施1.施工准备根据设计要求确定土钉墙的位置和尺寸，并组织施工人员和设备到达现场。

同时，对于挖掘基坑前，应先测量和标记出基坑边界，并清理基坑周围的障碍物。

2.土钉和挡土板的安装按照设计要求和施工规范，进行土钉和挡土板的安装。

土钉的安装应符合规范要求，保证土钉的嵌入深度和倾斜角度，以及与挡土板的连接牢固。

挡土板的安装应按照设计要求进行，确保其稳定性和连接性。

3.排水和防护设置排水系统，保证基坑内没有积水。

基坑支护中的“土钉墙”是怎么施工的（配图及方案）？名词解释一、土钉土钉是用来加固或同时锚固现场原位土体的细长杆件。

通常采取土中钻孔置入变形钢筋，即带肋钢筋，并沿孔全长注浆的方法做成土钉。

依靠与土体之间的界面粘结力或摩擦力在土体发生变形的条件下被动受力并主要承受拉力作用。

土钉也可用钢管角钢等作为钉体，采用直接击入的方法置入土中。

二、土钉墙土钉墙（Soil Nail Wall）是一种原位土体加筋技术。

其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。

土钉墙墙面坡度不宜大于１：0.1，土钉必须和面层有效连接，应设置通长压筋、承压板或加强钢筋等构造措施，承压板或井字形钢筋应与土钉螺栓连接或钢筋焊接连接。

土钉墙基坑侧壁安全等级宜为二、三级的非软土场地，基坑深度不宜大于１２米。

当地下水位高于基坑底面时，应采取降水或截水措施。

土钉墙属于重力式支护结构。

锚杆支护施工方案一、施工工艺（1）锚杆的构造要求1）锚杆采用HRB335级Φ22钢筋，长度从8.2～１０米。

具体见计算书。

2）锚杆上下排垂直间距1m，水平间距1m。

3）锚杆倾角为12.5°。

4）锚杆锚固体采用水泥砂浆，其强度等级不宜低于M10。

5）喷射混凝土厚度10cm。

6）钢筋网片φ10@100mm×100mm。

7）注浆压力为0.6Mpa，根据具体情况压力可适当提高。

（2）工艺流程1)锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈→上横梁2）喷射混凝土面层施工工艺流程：立面子整→焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。

（3）操作工艺1）边坡开挖锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前，不得进行下一层土的开挖。

土钉墙支护设计(基坑支护)施工方案一、项目背景在城市建设和基础设施建设中，基坑支护是一个关键环节。

土钉墙支护作为一种常见的基坑支护方式，在工程建设中得到广泛应用。

本文将针对土钉墙支护设计（基坑支护）施工方案进行详细介绍，以确保基坑支护工程的安全和高效进行。

二、土钉墙支护设计概述2.1 设计原则•根据基坑深度和周围环境条件合理确定土钉墙的设计参数•土钉墙的选取应满足工程荷载的要求以及现场的实际情况•设计应考虑土钉墙支护结构的整体稳定性和可靠性2.2 设计内容•土钉墙的尺寸和布置设计•土钉墙加固材料的选择•土钉墙的锚固方案设计三、施工方案3.1 前期准备•确定施工方案和施工计划•按照设计要求准备土钉墙所需的材料和设备•对现场环境进行评估，确保安全施工3.2 施工步骤1.完成基坑开挖和地基处理后，进行土钉墙的位置标注和布置2.钻孔施工，安装土钉和预埋管道3.进行土钉的喷浆灌注和锚固4.完成土钉墙的面板浇筑和加固5.检查土钉墙的稳定性和完整性，进行加固处理3.3 施工质量控制•定期检查土钉墙的施工质量，确保符合设计要求•对土钉墙的各个环节进行质量检验和验收四、后期维护•对土钉墙进行定期检查和维护，及时处理发现的问题•针对季节性和自然灾害等因素，做好土钉墙的防护工作五、总结土钉墙支护设计（基坑支护）施工方案的实施需要严格按照设计要求进行，合理安排施工流程，确保基坑支护工程的质量和安全。

通过合理的设计和施工，基坑支护工程将得到有效的保障，为城市建设和基础设施建设提供可靠支撑。

以上为土钉墙支护设计（基坑支护）施工方案的基本内容，希望对相关从业人员和工程技术人员有所帮助。

基坑土钉墙支护施工方案一、工程概况该基坑土钉墙支护工程位于市地区，工程总面积约5000平方米，采用土钉墙支护方式，目的是保证基坑施工过程中的安全和稳定。

二、工程方案1.基坑土钉墙结构设计基坑土钉墙结构采用钢筋混凝土预制板和桩基组成，其中土钉墙间距根据地质条件和设计要求确定，钢筋混凝土预制板采用C30混凝土制作，厚度为150mm，长度为6m，宽度为2m。

桩基采用φ800mm钢筋混凝土桩，桩长根据设计要求确定。

2.施工准备（1）制定施工方案，明确施工流程和工期。

（2）完成场地平整和清理，确保施工区域为空地。

（3）提前采购和准备所需的材料和设备，包括土钉、混凝土、预制板、桩基设备等。

3.土层处理基坑周边土层较软，需要进行土壤加固处理，采用灌注桩加固的方式。

根据设计要求，每米设置3根φ800mm灌注桩，桩长根据现场勘察的土质情况确定。

4.土钉墙施工（1）布置钢筋：根据设计要求，布置钢筋在土钉墙施工区域的内侧。

土钉布置间距和长度根据设计要求确定。

（2）钻孔：在土钉布置位置上逐个进行钻孔施工。

钻孔直径为φ150mm，深度根据设计要求和土层条件确定。

（3）土钉安装：在每个钻孔中安装φ114mm的土钉，土钉长度根据设计要求确定。

土钉与钻孔壁间填充混凝土，保证土钉的牢固性。

（4）喷射混凝土：钢筋和土钉安装完毕后，进行喷射混凝土施工。

喷射混凝土的强度和厚度按照设计要求进行施工，保证土钉墙的稳定性和耐久性。

5.预制板安装（1）基坑墙壁清理：清理土钉墙表面杂物和泥土，确保基坑墙壁干净。

（2）固定基础预制板：在基坑墙壁上设置基础预制板，固定在土钉上。

板与板之间采用螺栓连接，保证预制板的整体性和稳定性。

（3）安装垂直支撑：在预制板上安装垂直支撑，保持预制板的垂直度和整体稳定。

6.竣工验收三、安全措施1.施工现场设置警示标志，确保施工区域的安全；2.所有工人必须佩戴防护用品，并接受安全培训；3.建立施工现场安全管理制度，定期检查施工现场的安全情况；4.对土钉墙和预制板的连接部位进行特殊检查，确保连接牢固；5.施工现场设置防护网和围挡，防止人员和材料掉落。

Ⅰ、前言一、工程概况拟建中国工商银行股份有限公司北京市分行数据中心(北京)软件开发楼二期工程位于海滨区西三旗建材东路16号。

拟建建筑物为6层，地下1层，檐口高31.10m,框架结构，室内地坪标高(±0.00)为43.20m,基础埋深为自然地面下-4.5m左右。

二、工程地质与水文地质概况根据北京京岩工程有限公司提供的《中国工商银行股份有限公司北京市分行数据中心(北京)软件开发楼二期工程岩工程勘察报告》，拟建场地主要地质情况自上而下分别为：1、人工堆积层房渣土①层,粘质粉土、粉质粘土填土①1层,场区西部填土厚度较薄,为1.30m～3.30m，场区东部填土较厚,为8.30 m～9.50m。

2、第四纪沉积层标高38.61m～40.66m以下为砂质粉土、粘质粉土②层；重粉质粘土、粉质粘土②1层。

该层在场区东侧缺失；标高31.80m～36.76m 以下为粉质粘土、重粉质粘土③层，粉砂③1层，砂质粉土、粘质粉土③2层，含有机质粘土③3层；标高30.80m～32.24m以下为细砂、粉砂④层；标高28.79m～29.36m以下为粉质粘土、粘质粉土⑤层，砂质粉土、粘质粉土⑤1层，重粉质粘土、粘土⑤2层，细砂、粉砂⑤层；标高为21.86m～22.19m以下为粉砂、细砂⑥层。

拟建场区在21.00m内勘探深度内实测到2层地下水,该场区的地下水分布情况见下表：该场区1959年最高水位接近自然地面，近3～5年最高地下水位标高为40.00m左右。

根据水质分析结果，场区内第1层及第2层地下水对混凝土结构均无腐蚀性，但在干湿交替条件下对钢筋混凝土结构中的钢筋均有弱腐蚀性。

详见该工程岩土工程勘察报告。

三、基坑支护编制依据1、本工程《岩土工程勘察报告》；2、《建筑基坑工程技术规范》（YB9258-97）；3、《建筑基坑支护技术规程》（JGJ120-99）；4、《基坑土钉支护技术规程》（CECS96：97）；5、《土层锚杆设计与施工规范》（CECS22：90）；6、《工程测量规范》（GB50026-93）；Ⅱ、基坑支护方案设计一、边坡支护设计本工程基础埋深为自然地面下4.5m左右，采用土钉墙支护，为人工洛阳铲成孔。

土钉墙支护方案一、工程概况。

咱们这个工程呢，场地就像一个调皮的孩子，地质条件有点复杂，而且基坑深度还不浅，就像挖一个深深的大坑来藏宝藏似的。

不过可没宝藏，咱得保证这个坑稳稳当当的，周围的土可不能塌下来捣乱。

所以啊，土钉墙支护这个办法就闪亮登场啦。

二、土钉墙支护原理。

1. 土里的钉子户。

土钉就像是土里的钉子户，只不过它是咱们故意安插进去的。

这些土钉啊，被打进土坡里，就像好多小手从土里伸出来，紧紧抓住周围的土，不让它随便乱动。

每一根土钉都有它的作用，它们形成一个网络，就像给土坡穿上了一件带刺的铠甲，这个铠甲还特别结实。

2. 共同的力量。

而且土钉和土坡之间还有摩擦力呢，就像两只手互相紧紧握着。

好多土钉一起发挥作用，加上土坡本身的稳定性，大家齐心协力，就能抵抗住土坡可能受到的侧向压力，防止土坡坍塌。

三、施工准备。

1. 材料准备。

首先是土钉的材料，咱们得精挑细选。

像钢筋，就像选勇士一样，要符合强度要求，不能是软趴趴的那种。

而且钢筋的长度、直径都得按设计来，可不能乱来。

2. 机械设备准备。

钻孔机是个大功臣，它得好使。

就像一个大力士，能轻松地在土里钻出一个个孔来，让土钉有安身之所。

喷射机也不能掉链子，要能均匀地把混凝土喷射到土钉墙面上，就像给土钉墙穿上一件漂亮又结实的外衣。

还有搅拌机，得把混凝土的材料搅拌得匀匀的，就像搅面糊一样，不能有疙瘩。

四、施工工艺流程。

# （一）测量放线。

1. 定好位置。

这就像给土钉墙画个蓝图一样。

先根据设计图纸，用测量仪器在施工现场把土钉墙的轮廓线画出来。

就像给土地画个妆，告诉它哪里要长土钉墙啦。

测量的时候得特别仔细，偏差可不能太大，不然土钉墙就会长歪了，那可就不好看也不安全了。

# （二）土方开挖。

1. 分层开挖。

挖土可不能像挖宝藏那样一股脑儿地乱挖。

得一层一层地来，就像剥洋葱一样。

每挖一层，就停下来做土钉墙支护。

这样做的好处呢，就是可以避免一次性挖太深，土坡失去稳定性而塌方。

而且每层挖多深，也是有讲究的，就按照设计要求来，可不能贪心多挖。

3#车库基坑支护（土钉墙）专项施工方案编制：审核：审批：大学新校区教职工经济适用房二期3#车库基坑支护施工方案（土钉墙）一、编制依据1.1 大学新校区教职工经济适用房二期基坑围护工程设计图；1.2 JGJ120-99《建筑基坑支护技术规程》；1.3 GBJ86-85《锚杆喷射混凝土支护技术规范》；1.4 DB33/T108-2000《省建筑基坑工程技术规范》；二、工程概况拟建场地位于杭州市三敦，大学紫金港校区内，北侧为留祥路、南侧为纬三路、西侧为紫金港路、东侧为望月公寓。

项目总用地面积131585m2，总建筑面积（不包括地下室）250010m2，地下室面积73386 m2。

由大学岩土工程科技开发有限公司设计基坑围护。

3#车库东侧采用灌注桩结合内支撑的支护形式，围护桩采用φ700@900钻孔灌注桩；3#车库西侧采用土钉墙支护，本方案就3#车库西侧土钉墙部份的施工进行编制。

三、场地周围环境及工程地质条件3.1 场地周围环境：3#车库四周为5#、6#和15#楼拟建建筑物，无重要地下管线等设施。

3.2.1 水文地质条件：该场地地下水埋藏较浅，水位埋深在0.10～1.70m（勘察期间）之间，主要为接受大气降水和地表水渗入补给的上层滞水，根据地质报告资料，该场内地下水水质类型属重碳酸氢〃硫酸盐—钙〃钠型淡水，PH值为7.44～7.50，地下水对砼及建材无侵蚀性，对钢结构有弱侵蚀性。

3.2.2 工程地质条件：经勘察揭示，在基坑深度范围内，地基土主要由上覆的第四系沉积物组成，现将基坑影响深度范围内的各地基土的工程地质特征自上而下简述如下：①填土：灰色－灰黄色，稍湿～湿，松散，以碎石、块石及粘性土为主，土层均一性较差，层厚0.30～6.00m。

②粉质粘土：灰－青灰色、局部灰黄色，饱和，可塑，局部软塑～可塑，含有机质及铁锰质氧化物，层顶埋深标高－0.83～3.30m，层厚0.50～6.40m。

③淤泥：灰色，饱和，流塑桩，含有机质，局部为淤泥质粉质粘土，层顶埋深高程－3.74～2.40m,层厚0.60～12.00m/五、工程质量保证措施5.1 质量管理目标：分项工程一次检查合格合格率100%，优良率90%以上；砼、砂浆试件合格率100%，为整体工程创杯打下良好的基础。

(土钉墙基坑支护)1.概述北京工程，位于北京市区，东临路，南临。

本工程地上层，地下层，全现浇剪力墙结构。

自然地面标高为，±0.000绝对高程为，基础埋深为。

因施工现场狭窄，为保证周边建（构）筑物的安全和基础施工的顺利进行，须对基坑进行有效支护。

本场地工程地质性质详见《工程地质勘察报告》。

2.基坑支护设计及施工方案2.1设计依据2.2北京市勘察院提供的本场地《工程地质勘察报告》。

2.3体重度统一取为r＝20KN/m3。

2.4设计与计算遵循国家及北京市有关规范，主要有：《建筑地基基础设计规范》（GB50007－2002）《混凝土结构设计规范》（GB50010－2002）《建筑基坑支护技术规程》（JGJ120－99）《建筑地基处理技术规范》（JGJ79－2002）2.2设计方案根据我公司在北京地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理，采用锚喷土钉墙方案。

东侧、南侧作斜坡，共4排土钉，从上至下长度依次为5米、6米、5米、4米，锚筋1Φ16，四排锚筋间距依次为1.4米、1.3米、1.3米、1.4米，水平间距1.4米；西侧、北侧、东南角按1：0.5放坡，共4排土钉，从上至下长度依次为5米、5米、5米、4米，锚筋1Φ16，间距依次为1.4米、3米、3米、1.4米，水平间距1.4米。

以上设计土钉倾角均为5－10度。

横压筋2Φ14通长，竖压筋2Φ14L200，与横压筋在土钉墙端部井字架形焊接。

土钉成孔直径100㎜钢筋网片Φ6@200200，现场绑扎或焊接而成；面层喷射C20混凝土，厚度60－80㎜。

本工程采取信息法施工，各段土钉的排数、长度、间距应根据实际情况由现场技术负责人做出调整。

A座西侧化粪池采用护坡桩，桩数14根，桩长12米，桩径600㎜，混凝土强度C20，桩间距1米，桩顶梁600㎜400㎜，桩间挂钢板网喷混凝土。

化粪池底做一排预应力锚杆，锚杆长8米，水平间距1米，外设槽钢，螺栓连接。

深基坑开挖支护土钉墙施工方案工艺流程1.边坡修整土方开挖至土钉设计标高下0.5m后，应人工及时修整坡面。

坡面平整度允许偏差±20mm。

2.成孔采用洛阳铲人工成孔，俩人一组。

成孔过程中注意控制倾角及孔径，成孔后对孔深、孔径、倾角进行检查验收，做好施工记录及隐检记录。

土钉墙施工允许偏差3.按设计要求制作钢管杆体，并按设计要求加焊定位支架。

4.注浆按设计要求水灰比搅拌水泥浆，注浆时，注浆管应插至孔底，在一次注浆完成2.0小时内进行二次补浆，并将孔口封堵。

水泥浆须拌合均匀，随拌随用，一次拌合的水泥浆须在初凝前用完，锚管均为对齐布置，平均每延米锚管注浆量不少于50kg。

5.钢筋网片制作与安装钢筋网片按设计要求制作，网片规格φ6.5@250×250，网节点采用点焊或绑扎，网片搭接长度不少于300mm。

网片外侧按设计要求加焊加强筋。

6.土钉头焊接土钉钢筋按设计要求焊接在钢筋网片的加强钢筋上，加强钢筋与土钉钢筋的焊接长度不小于200mm。

7.面层喷射砼喷射砼施工过程中严格计量配比，喷射作业应分段进行，同一分段内喷射顺序应自下而上，喷射时喷头与受喷面应保持垂直。

喷射射距0.8～1.5m，喷射砼终凝2小时后应喷水养护。

每层土钉喷射砼施工时，作一组砼试块，标养28天后进行检验。

喷射砼厚度允许偏差±10mm。

8.杂填土中土钉锚杆质量保证措施土钉墙施工完成后现场选取土钉总数的5%，且不少于3根作现场拉拔试验，试验的抗拉力不少于其承载力设计值。

如遇现场土钉施工时不满足要求，则应通过与设计院沟通，采取二次灌浆工艺，一方面确保土钉抗拔设计值小于满足设计要求；另一方面通过加压注浆，有效填充杂填土层中的空隙，改善土层力学性能，从而提高边坡自身稳定性。

9.填土层中土钉遇流塑状淤泥的加强措施淤泥层开挖每段不超过6m，并采用跳槽开挖，下层土体应在上层土钉墙注浆3d后方可开挖，每层开挖出作业面后，应立即进行支护。

A 土钉墙基坑支护施工方案A.1土钉墙基坑支护一般要求A.1.1土钉墙的设计与构造（一）土钉墙的构造1、土钉墙墙面坡度不宜大于1∶0.1；2、土钉必须和面层有效连接应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接，3、土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1～2m，与水平面夹角宜为50～200；4、土钉钢筋宜采用Ⅰ、Ⅱ级钢筋，钢筋直径宜为16～32mm，钻孔直径宜为70～120mm；5、注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M10；6、喷射混凝土面层应配置钢筋网，钢筋直径宜为6～10mm，网格间距宜为150～300mm，喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；7、坡面上下段钢筋网搭接长度应大于300mm；8、当地下水位高于基坑底面时应采取降水或截水措施，土钉墙墙顶应采用砂浆或混凝土护面，坡顶和坡脚应设排水措施，坡面上可根据具体情况设置泄水孔。

土钉与面层的连接1—垫块；2—螺母；3—喷射混凝土；4—钢筋网；5—土钉钻孔；6—土钉钢筋；7—钢垫板；8—锁定筋；9—井字形钢筋；10—网筋；11—纵横主筋（二）土钉墙支护的作用机理、工作性能1、土钉墙支护的作用机理土钉通过滑裂面将坑周土体加固，土钉与土共同工作，形成了能大大提高原状土强度和刚度的复合土体，如同重力式挡土墙。

在土体受力条件改变的情况下，土体必然发生相应变形，通过土钉加固体与土的摩擦力，使土钉被动受拉而给土体以约束加固使其稳定，它由密集的土钉群、被加固的原位土体、喷射混凝土面层和必要的防水系统组成。

2、土钉墙支护的工作性能①土钉墙支护变形较小，最大水平位移发生于墙体顶部，越往下越小。
