化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工艺中常用的一种泵类，其工作原理是通过离心力将液体从低压区域抽吸到高压区域。
本教案将介绍离心泵的基本原理、组成部份以及工作过程。
二、离心泵的基本原理离心泵的工作原理基于离心力的作用。
当泵转子高速旋转时，液体在离心力的作用下被抛离出来，形成液体的离心力场。
离心力越大，液体被抛离的速度越快，从而形成更高的压力。
三、离心泵的组成部份离心泵主要由以下几个部份组成：1. 泵体：泵体是离心泵的主要外壳，用于容纳转子和叶轮等内部部件。
2. 转子：转子是离心泵的核心部件，通过电动机的驱动下高速旋转，产生离心力。
3. 叶轮：叶轮是转子上的一个或者多个叶片，通过旋转将液体抛离出来。
4. 进出口管道：进出口管道用于连接泵体和外部管道系统，实现液体的进出。
5. 密封装置：密封装置用于防止液体泄漏，保持泵的正常运行。
四、离心泵的工作过程离心泵的工作过程可以分为以下几个步骤：1. 启动：当电动机启动时，转子开始高速旋转。
2. 吸入：液体通过进口管道进入泵体，进入离心泵的吸入室。
3. 离心力作用：转子的旋转产生离心力，将液体抛离出来。
4. 压力增加：被抛离出来的液体在叶轮的作用下形成高压区域，压力逐渐增加。
5. 排出：高压液体通过出口管道排出泵体，进入外部管道系统。
五、离心泵的应用领域离心泵广泛应用于化工工艺中的液体输送、循环、增压等方面。
常见的应用领域包括石油化工、化学工程、冶金工程、环境工程等。
六、离心泵的优缺点离心泵具有以下优点：1. 结构简单，易于维护。
2. 输送能力大，适合于大流量液体输送。
3. 压力稳定，能够提供较高的压力。
4. 运行平稳，噪音低。
离心泵的缺点包括：1. 效率较低，能量损失较大。
2. 不适合于高粘度液体的输送。
3. 对于含有固体颗粒的液体，易造成泵的磨损。
七、结语离心泵是化工工艺中常用的一种泵类，通过离心力将液体从低压区域抽吸到高压区域。
本教案介绍了离心泵的基本原理、组成部份以及工作过程，希翼能够对学习化工原理的同学有所匡助。
化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种设备，广泛应用于液体输送、循环和增压等工艺过程中。
本教案将介绍离心泵的工作原理，包括离心泵的结构和工作原理、离心泵的性能参数以及离心泵的应用范围等内容。
二、离心泵的结构和工作原理离心泵主要由泵体、叶轮、轴、轴承和密封装置等组成。
泵体是离心泵的壳体，内部有进口和出口，用于液体的进出。
叶轮是离心泵的核心部件，通过轴与电机相连，叶轮的旋转产生离心力，使液体被抛离叶轮并向出口方向流动。
轴是连接叶轮和电机的部件，承受叶轮的旋转力和液体的压力。
轴承用于支撑轴的转动，减少摩擦和磨损。
密封装置用于防止液体泄漏。
离心泵的工作原理是利用离心力将液体从进口吸入，并通过叶轮的旋转产生的离心力将液体抛离叶轮，使液体沿着泵体的流道流向出口。
当离心泵启动后，电机带动轴和叶轮一起旋转，液体被吸入泵体并经过叶轮的加速，然后被抛离叶轮，产生的离心力使液体压力增加，最终从出口排出。
三、离心泵的性能参数1. 流量：离心泵单位时间内输送的液体体积，通常用立方米/小时或加仑/分钟表示。
2. 扬程：离心泵输送液体时所克服的垂直高度差，通常用米或英尺表示。
3. 功率：离心泵所需的功率，通常用千瓦或马力表示。
4. 效率：离心泵的效率是指输送液体所消耗的功率与输入功率之比，通常以百分比表示。
5. NPSH：离心泵所需的净正吸入头，是指液体进入泵前的压力与液体饱和蒸汽压力之差，通常用米或英尺表示。
四、离心泵的应用范围离心泵广泛应用于化工工程中的各个领域，包括石油化工、制药、冶金、电力、水处理等。
具体应用包括：1. 液体输送：离心泵可以将液体从一个地方输送到另一个地方，如将原油从油井输送到炼油厂。
2. 循环系统：离心泵可以用于循环系统中，如水循环系统中的循环泵。
3. 增压系统：离心泵可以用于增压系统，如给水泵将水从低压区域输送到高压区域。
4. 冷却系统：离心泵可以用于冷却系统，如冷却水泵将冷却水循环输送到冷却设备中。

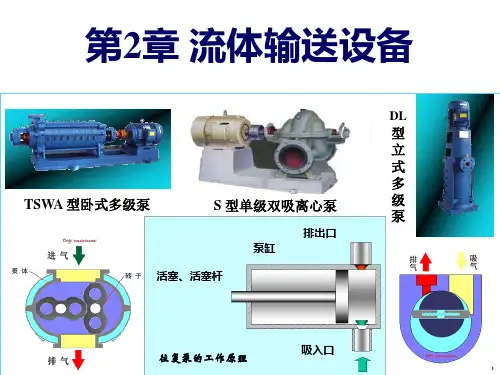

化工原理泵
化工原理泵是化工生产中常用的一种流体输送设备，它通过旋转机械能将液体或气体从低压区域输送到高压区域。
化工原理泵的工作原理是利用叶轮的旋转运动将流体加速，然后通过管道输送到需要的地方。
在化工生产中，化工原理泵扮演着非常重要的角色，它们能够有效地将化工原料、半成品和成品输送到不同的生产环节，提高生产效率，降低生产成本。
化工原理泵的种类繁多，常见的有离心泵、柱塞泵、螺杆泵等。
不同种类的化工原理泵适用于不同的场景，需要根据具体的使用要求来选择合适的泵。
离心泵是一种常见的化工原理泵，它通过叶轮的旋转将液体加速，然后由管道输送到需要的地方。
离心泵适用于输送清洁的液体，如水、酸碱溶液等。
柱塞泵则适用于输送高粘度的液体，它通过柱塞的往复运动将液体压缩并输送。
螺杆泵适用于输送高粘度和含固体颗粒的液体，它通过螺杆的旋转将液体推送到需要的地方。
化工原理泵在化工生产中的应用非常广泛，它们可以用于输送原料、混合物、废水处理等。
在化工生产中，化工原理泵的选择和使用非常重要，它直接关系到生产效率和产品质量。
在选择化工原理泵时，需要考虑液体的性质、输送距离、流量要求等因素，以确保选用合适的泵。
在使用化工原理泵时，需要定期进行维护和保养，以确保泵的正常运行和延长使用寿命。
总之，化工原理泵在化工生产中扮演着非常重要的角色，它们能够有效地将液体或气体输送到需要的地方，提高生产效率，降低生产成本。
在选择和使用化工原理泵时，需要根据具体的使用要求来选择合适的泵，并定期进行维护和保养，以确保泵的正常运行。
希望本文对化工原理泵的了解有所帮助，谢谢阅读！。

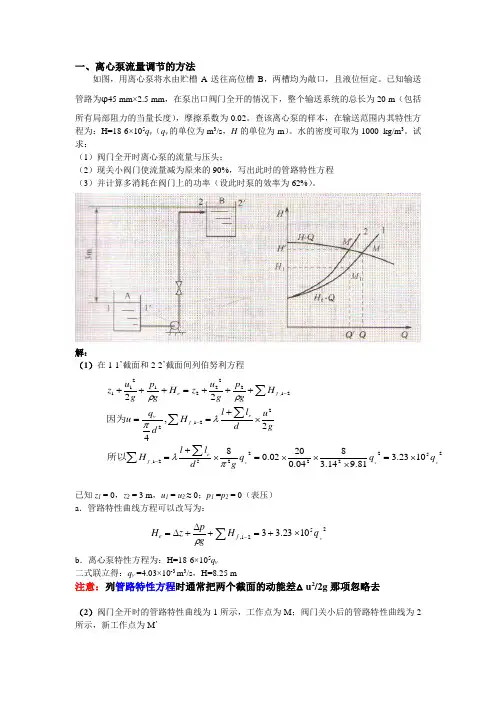

一、离心泵流量调节的方法如图，用离心泵将水由贮槽A 送往高位槽B ，两槽均为敞口，且液位恒定。
已知输送管路为φ45 mm×2.5 mm ，在泵出口阀门全开的情况下，整个输送系统的总长为20 m （包括所有局部阻力的当量长度），摩擦系数为0.02。
查该离心泵的样本，在输送范围内其特性方程为：H=18-6×105q v （q v 的单位为m 3/s ，H 的单位为m ）。
水的密度可取为1000 kg/m 3。
试求：（1）阀门全开时离心泵的流量与压头；（2）现关小阀门使流量减为原来的90%，写出此时的管路特性方程 （3）并计算多消耗在阀门上的功率（设此时泵的效率为62%）。
解：（1）在1-1’截面和2-2’截面间列伯努利方程2522222521,221,221,222212111023.381.914.3804.02002.082,422v v v q q q gd l l H gu d l l H d q u H g pg u z H g p g u z ef ef v f e ⨯=⨯⨯⨯=⨯+=⨯+==+++=+++∑∑∑∑∑---πλλπρρ所以因为已知z 1 = 0，z 2 = 3 m ，u 1 = u 2 ≈ 0；p 1 =p 2 = 0（表压） a ．管路特性曲线方程可以改写为：2521,1023.33v q H gp z H f e ⨯+=+∆+∆=∑-ρ b ．离心泵特性方程为：H=18-6×105q v 二式联立得：q v =4.03×10-3 m 3/s ，H=8.25 m注意：列管路特性方程时通常把两个截面的动能差△u 2/2g 那项忽略去（2）阀门全开时的管路特性曲线为1所示，工作点为M ；阀门关小后的管路特性曲线为2所示，新工作点为M ’关小阀门后M ’的流量与压头分别为：q v ’=0.9q v =0.9×4.03×10-3 =3.63×10-3 m 3/s H ’=18-6×105q v =18-6×105×(3.63×10-3)=10.09 m （通过离心泵求） 设此时的管路特性方程为：H e =B+K q v 2由于截面状况没有改变，因此B=3 m 不变，但是K 值因为关小阀门而增大，此时的新工作点M ’应满足管路特性方程，即： 10.09=3+K×0.003632 K=5.38×105 因此关小阀门后的管路特性方程为： H e =3+5.38×105 q v 2（3）计算多消耗在阀门上的功率？ 当阀门全开，而流量为q v ’ =3.63×10-3 m 3/s 时，管路所需的压头m 26.7) 103.63(1023.331023.332-3525=⨯⨯⨯+=⨯+=v q H e而现在离心泵提供的压头为H ’=10.09 m 。
