抽芯检测方案(地下连续墙)

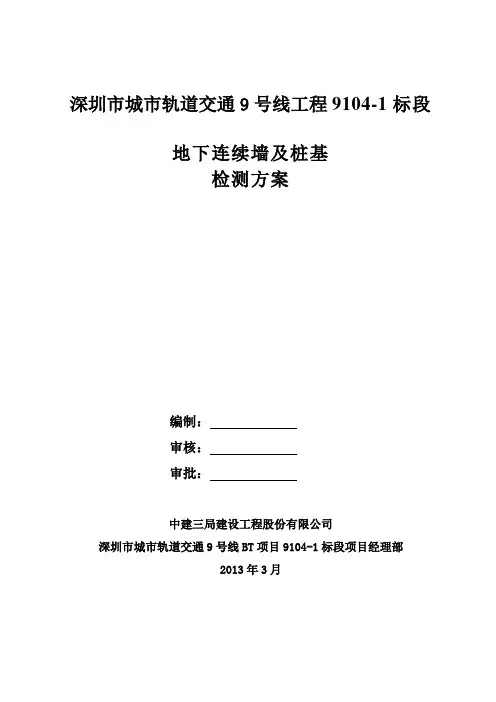

深圳市城市轨道交通9号线工程9104-1标段地下连续墙及桩基检测方案编制：审核：审批：中建三局建设工程股份有限公司深圳市城市轨道交通9号线BT项目9104-1标段项目经理部2013年3月目录一、工程概况 (3)二、检测依据及检测数量 (4)三、检测工作量 (5)四、检测方法 (6)五、检测仪器设备 (9)六、检测进度计划 (10)七、提交检测成果时间 (11)八、检测单位资质 (12)九、检测单位联系地址与电话 (13)一、工程概况1.文锦站概况文锦站位于深圳市罗湖区春风路与文锦南路交汇处，沿春风路呈东西方向设置，为地下两层岛式车站。

车站设计起点里程YDK25+244.30，车站设计终点里程YDK25+745.00。

车站总长度500.7m，站台宽11.2m,车站标准段总宽度为21.53m，底板埋深约为18.16m，顶板覆土约4.2m。

主体结构侧墙和地下连续墙形成叠合结构，采用明挖法施工。

连续墙共185幅，墙厚度800mm，其中131幅标准幅宽6m，54幅非标幅宽。

墙底嵌固深度为4.5m。

混凝土设计强度等级C35，设计要求沉渣厚度小于100mm。

立柱基础采用φ1000的钻孔灌注桩59根，立柱桩设计桩顶标高位于底板顶部，和格构式立柱连续施工。

2.向西村站概况向西村站站位设于春风路与东门南路交叉路口，车站沿春风路方向布置。

车站起讫里程YCK24+554.150—YCK24+755.450，全长201.3m。

车站为地下三层盖挖逆作车站，采用3.0m侧式叠线结构，标准段宽16.6m，车站顶板覆土厚度约3.0m，有效站台长度140m，车站共设4个出入口，设2组底矮风亭。

主体围护结构采取地下连续墙施工，主体结构共82幅，460m，标准段墙深约29m，其中一字型槽段74幅，“L”型槽段7幅，“Z”型槽段1幅。

附属围护结构采用地下连续墙与双管旋喷桩结合，标准段墙深约16m。

中立柱：Φ900永久钢管混凝土柱10根，柱基础为Ф1800 mm 混凝土灌注桩;800×600×38×30临时H型钢柱14根, 临时立柱桩下部基础采用Φ1000的冲孔灌注桩。

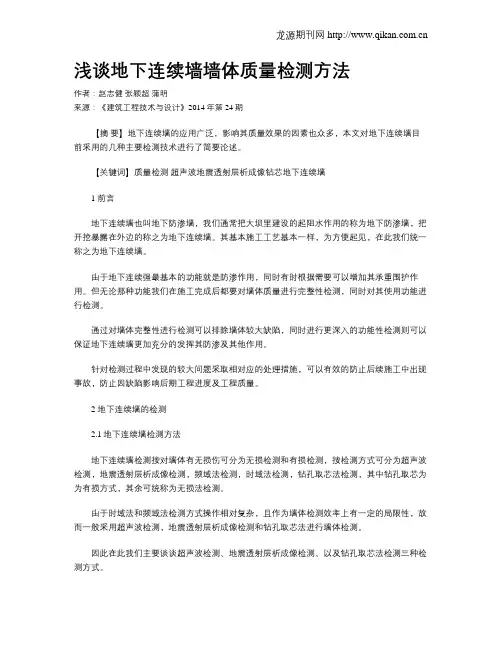

浅谈地下连续墙墙体质量检测方法作者：赵志健张颖超蒲明来源：《建筑工程技术与设计》2014年第24期【摘要】地下连续墙的应用广泛，影响其质量效果的因素也众多，本文对地下连续墙目前采用的几种主要检测技术进行了简要论述。

【关键词】质量检测超声波地震透射层析成像钻芯地下连续墙1 前言地下连续墙也叫地下防渗墙，我们通常把大坝里建设的起阻水作用的称为地下防渗墙，把开挖暴露在外边的称之为地下连续墙。

其基本施工工艺基本一样，为方便起见，在此我们统一称之为地下连续墙。

由于地下连续强最基本的功能就是防渗作用，同时有时根据需要可以增加其承重围护作用。

但无论那种功能我们在施工完成后都要对墙体质量进行完整性检测，同时对其使用功能进行检测。

通过对墙体完整性进行检测可以排除墙体较大缺陷，同时进行更深入的功能性检测则可以保证地下连续墙更加充分的发挥其防渗及其他作用。

针对检测过程中发现的较大问题采取相对应的处理措施，可以有效的防止后续施工中出现事故，防止因缺陷影响后期工程进度及工程质量。

2 地下连续墙的检测2.1地下连续墙检测方法地下连续墙检测按对墙体有无损伤可分为无损检测和有损检测，按检测方式可分为超声波检测，地震透射层析成像检测，频域法检测，时域法检测，钻孔取芯法检测，其中钻孔取芯为为有损方式，其余可统称为无损法检测。

由于时域法和频域法检测方式操作相对复杂，且作为墙体检测效率上有一定的局限性，故而一般采用超声波检测，地震透射层析成像检测和钻孔取芯法进行墙体检测。

因此在此我们主要谈谈超声波检测、地震透射层析成像检测、以及钻孔取芯法检测三种检测方式。

2.2超声波检测法测试前，须先在防渗墙中心线上（或沿两侧墙体靠内边缘呈梅花型）预埋若干根垂直测管（或在混凝土达到设计龄期后在墙体内钻孔），然后在相邻的管（孔）内作跨孔声波测试，通过波速计算墙体混凝土的密实度。

质量好的混凝土对弹性波有很好的传播性能，频率5×104Hz 范围内的超声波在混凝土中的速度接近4000m/s，当混凝土中夹有泥砂等软弱材料和密实度差时，其波速减少，振幅衰减大，从而可以判断墙体混凝土质量。

一、编制依据本方案依据《建筑基桩检测技术规范》（JGJ106-2014）、《地下连续墙施工及验收规范》（GB50208-2011）等相关国家标准和行业标准编制。

二、检测目的为确保地下连续墙施工质量，及时发现并处理潜在缺陷，保障工程安全与质量，特制定本检测方案。

三、检测范围1. 地下连续墙槽壁垂直度检测；2. 地下连续墙槽底沉渣厚度检测；3. 地下连续墙墙体混凝土质量检测；4. 地下连续墙整体抗渗性能检测。

四、检测方法1. 槽壁垂直度检测：采用全站仪或激光测距仪进行检测，检测数量不得小于同条件下总槽段数的20%，且不少于10幅。

2. 槽底沉渣厚度检测：采用超声波探测仪进行检测，检测数量不得小于同条件下总槽段数的20%，且不少于10幅。

3. 墙体混凝土质量检测：采用声波透射法进行检测，检测墙段数量不宜少于同条件下总墙段数的20%，且不得少于3幅墙段。

每个检测墙段的预埋超声波管数不应少于4个，且宜布置在墙身截面的四边中点处。

4. 整体抗渗性能检测：采用注水试验进行检测，与钻芯孔数量相同。

五、检测流程1. 准备工作：检测人员熟悉检测方案，检查检测设备，确保其完好；现场施工人员配合检测工作。

2. 检测实施：按照检测方法进行检测，详细记录检测数据。

3. 数据分析：对检测数据进行整理、分析，剔除异常值，计算平均值。

4. 结果评定：根据检测结果，对地下连续墙质量进行评定。

六、检测要求1. 检测人员应具备相应的资质和经验。

2. 检测设备应经过计量检定，确保其准确性和可靠性。

3. 检测现场应保持整洁，避免干扰检测工作。

4. 检测过程中，发现异常情况应及时上报。

七、缺陷处理1. 检测结果不合格的墙段，应采用钻芯法进行验证。

2. 对于检测发现的缺陷，应根据缺陷原因和程度，制定相应的处理方案。

3. 缺陷处理方案应经相关部门审核批准后实施。

4. 处理后的地下连续墙，应重新进行检测，确保其质量符合要求。

八、总结本方案旨在为地下连续墙施工提供一套完整的检测流程和质量保障措施。

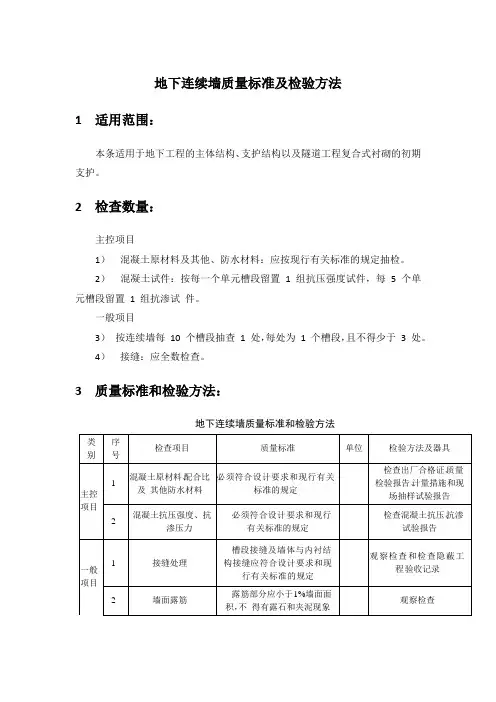

10 GB50299-1999第4.9.2条规定：地下连续墙质量检验标准项序项目允许偏差或允许值检查方法单位数值主控项自 1 墙体结构设计要求查试件记录或取芯试压 2 垂直度z 永久结构 1/300 测声波测槽仪或成槽机上的监测系统临时结构 1/150 1 导墙尺寸宽度 mm W+40 用钢只量，W为地下连续墙设计厚度墙面平整度 mm ＜5 用钢尺量导墙平面位置 mm ±10 2 沉渣厚度: 永久结构 mm ≤100 重锤测或沉积物测定仪测临时结构 mm ≤200 3 槽深 mm +100 重锤测 4 混凝土坍落度 mm 180~220 坍落度测定器 5 钢筋笼尺寸见《建筑地基基础工程施工质量验收规范》(GB 50202-2002)表5.6.4-1 6 地下墙表面平整度永久结构 mm ＜100 此为均匀粘土层，松散及易坍塌土层由设计决定气临时结构 mm ＜150 插入式结构 mm ＜20 7 永久结构时的预埋件位置水平向 mm ＜10 用钢尺量垂直向 mm ＜20 水准仪 4.5.11 墙底注浆：地下墙施工结束后，砼强度符合设计要求，即可进行墙底注浆。

应先检查注浆管埋设是否有堵塞现象，若发现注浆管报废，另请设计核定补救措施，督促承包商作好注浆液的配合比的预先进行设计和试配，并通过现场注浆试验确定压浆量及选取有关注浆参数。

4.5.12 关键工序质量控制及措施为确保地下墙的施工质量，监理工程师必须认真督促和检查承包商做好下列关键工序质量控制工作：地下连续墙监理实施细则11 4.5.12.1 严格控制导墙施工质量，重点检查导墙中心轴线、宽度和内侧模板的垂直度，拆模后检查支撑是否及时、正确； 4.5.12.2 认真督促检查成槽过程中的泥浆质量、检测成槽垂直度、宽度、厚度及沉渣厚度是否符合标准要求； 4.5.12.3 严格控制钢筋笼长、宽、厚度的尺寸以及预埋件、插筋、接驳器等位置和牢固度，防止钢筋笼入槽时脱落和移位； 4.5.12.4 注意钢筋笼入槽时方向（基坑侧与迎土侧）不要颠倒，并严格检查钢筋笼安装的标高，钢筋笼入槽时，应用经纬仪和水平仪跟踪测量，同时测出笼子搁置处导墙顶标高，确保钢筋笼安装精度。

地下连续墙检测方案介绍地下连续墙是在地下工程中常用的结构之一，用于地基支护和土体的防水防渗。

随着地下工程的广泛应用，地下连续墙的质量检测变得越来越重要。

本文将介绍一种地下连续墙检测方案，旨在确保地下连续墙的质量和安全。

检测目标地下连续墙检测方案的主要目标是评估地下连续墙结构的质量和完整性，以确保其能够满足设计要求和运行安全要求。

具体目标包括：1.检测地下连续墙的轴向变形和水平位移情况，以评估其结构是否稳定；2.检测地下连续墙内部的裂缝和损伤情况，以评估是否存在结构弱点；3.测量地下连续墙的厚度和材料强度，以评估其承载能力和耐久性。

检测方法地下连续墙的质量检测通常包括以下几个主要方法：1. 视觉检测视觉检测是最常用的地下连续墙检测方法之一。

通过使用专业的光源、相机和成像软件，可以对地下连续墙进行高清图像拍摄和分析。

视觉检测可以用于发现地下连续墙内部的裂缝、腐蚀等问题，并评估其对结构的影响程度。

2. 声波检测声波检测是一种非破坏性检测方法，通过发送声波脉冲并测量反射时间和强度来评估地下连续墙的质量。

声波检测可以检测地下连续墙的厚度、空洞和裂缝等问题，以及评估结构的完整性和强度。

3. 振动检测振动检测是一种基于振动信号的地下连续墙检测方法。

通过施加激励振动并测量其传播速度和振动响应，可以评估地下连续墙的刚度和结构完整性。

振动检测可以快速、准确地评估地下连续墙的质量，并发现可能存在的结构问题。

检测工具地下连续墙检测需要使用一些专业的工具和设备，以确保检测的准确性和可靠性。

常用的地下连续墙检测工具包括：1.视觉检测设备：包括高清相机、光源和成像软件等；2.声波检测设备：包括声波发生器、接收器和声波分析软件等；3.振动检测设备：包括激励器、加速度计和振动分析软件等。

这些工具和设备应选择具有高精度、高灵敏度和可靠性的产品，以确保检测的准确性和可靠性。

检测过程地下连续墙检测的具体过程包括以下几个步骤：1.准备工作：确定检测目标和检测范围，并准备好相应的检测工具和设备；2.视觉检测：使用高清相机和光源进行地下连续墙的图像拍摄，并使用成像软件分析图像；3.声波检测：使用声波发生器发送声波脉冲，通过接收器测量反射时间和强度，并使用声波分析软件评估地下连续墙质量；4.振动检测：使用激励器施加激励振动，通过加速度计测量振动信号，并使用振动分析软件评估地下连续墙结构的完整性；5.结果分析：根据检测结果，评估地下连续墙的质量和安全性，并提出必要的修复和加固建议。

比智能施工172智能城市INTELLIGENT CITY NO.ll2020地下连续墙墙体质量检测方法尹军衡(广州港湾工程质量检测有限公司，广东广州510230)摘要：地下连续墙是现阶段深基坑围护工程中的关键结构，但受多方面因素影响，地下连续墙易出现质量问题。

虽然检测地下连续墙质量的方法越来越多，但用一种方法解决施工中的所有问题并不现实，每种方法都有局限。

鉴于此,文章提出综合检测法，探讨现阶段地下连续墙墙体质量检测中较为典型的方法，如声波CT法、超声波投射法等，并引入工程实例进行针对性分析，明确综合检测法的应用效果。

关键词：地下连续墙；墙体质量；检测方法基坑围护结构的应用有助于提高基坑的稳定性，作为较为典型的围护结构，地下连续墙兼具刚度大、稳定性好、抗渗能力强等多重优势。

此外，从设计到施工有较成熟的技术支撑。

但从工程实践来看，其在应用中依然存在诸多不足之处，基坑变形、坍塌等问题普遍存在。

对此，值得工程人员探讨可行的质量检测方法，全面掌握地下连续墙施工情况，以确保工程质量。

1综合检测法基于行业的发展，地下连续墙质量检测的方式颇为丰富，包含超声波透射法、声波CT法、高密度电阻率法、钻孔取芯与钻孔垂直度检测、钻孔摄像检测等"。

不同方法的适用条件不同，也各有其局限性，工程中出现的多种问题仅用一种方法无法解决。

此时，集多种检测方法于一体的综合检测法成为轄突破口。

综合检测法即采用各类检测法，相互验证且各取所长,使得检测地下连续墙质量的结果更加全面和准确。

现阶段,上述所提的五种检测方法用性，可在一定程度上反哋下连续墙的质量。

2地下连续墙墙体质量检测方法2.1超声波透射法(1)基本原理:向混凝土发射超声波，根据回波判断质量惜况。

发射时要保持一定的距离，一般通过人为激励的方式进行发射。

全面检査超声波在传播途中产生的声学参数(声速、波幅)和波形，以此为依据给出判断。

(2)检测方法:声测管以埋设的方式置于待测混凝土中，可作为换能器的通道而使用。

地下连续墙专项检测方案地下连续墙专项检测方案工程概况本工程是对地下连续墙进行检测，以保证其质量和安全性。

该地下连续墙位于某工程建设现场，长约100米，深度约20米。

声波透射法混凝土质量检测2.1检测工作流程本次检测工作包括现场勘察、仪器设备准备、检测前准备工作、声波透射法检测、数据分析和处理以及检测报告编制等步骤。

2.2检测目的本次检测旨在评估地下连续墙混凝土的质量和健康状况，发现可能存在的缺陷和损伤，并提出相应的维修建议。

2.3检测依据规范、规程和文件本次检测依据《建筑结构检测规范》、《建筑结构检测技术规程》等相关规范和规程，以及工程建设现场的图纸和设计文件。

2.4检测数量本次检测将对地下连续墙的每个截面进行检测，共计约30个截面。

2.5声波透射法2.5.1仪器设备本次检测采用声波透射法进行，需要准备的仪器设备包括声波透射仪、计算机、传感器等。

2.5.2现场检测前准备工作在进行声波透射法检测前，需要对地下连续墙进行清洁和除尘，以保证检测数据的准确性。

同时，还需设置检测路线和标记点，以便进行数据分析和处理。

2.5.3 检测原理及方法声测管检测方法是利用声波在材料中传播的特性来检测结构中的缺陷。

检测原理是将声波发射到被测材料中，当声波遇到缺陷时，部分声波会被反射回来，通过接收器接收反射回来的声波，并根据反射时间和强度来判断缺陷的位置和大小。

2.5.4 声测管埋设要求及数量声测管的埋设要求是在连续墙的内侧和外侧分别埋设一根声测管，距离连续墙表面的距离应在10cm以内，声测管的间距不得大于3m。

声测管的数量应根据连续墙的长度和高度来确定，每10m长度和每5m高度应至少埋设一根声测管。

2.5.5 检测条件进行声测管检测时，应保证被测结构表面干燥、清洁，无杂物和涂料等物质。

同时，应保持被测结构内部无人员活动和机械振动。

2.5.6 现场检测步骤及要求进行声测管检测时，应按照以下步骤进行：1.确定声测管的位置和数量，标记好测点。

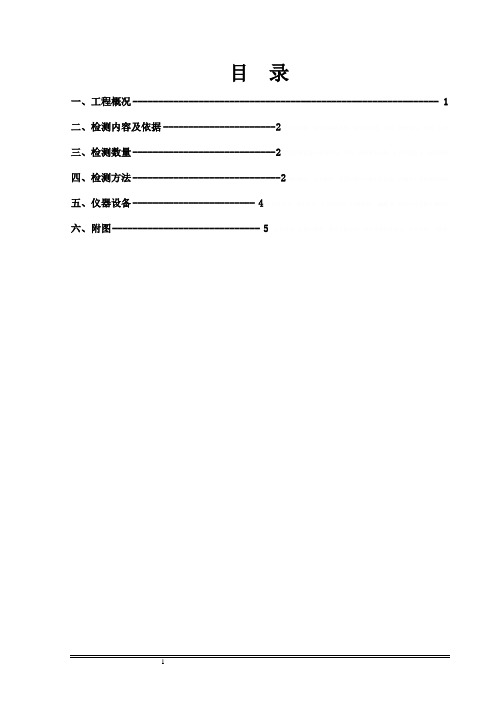

目录一、工程概况------------------------------------------------------------ 1二、检测内容及依据---------------------- 2三、检测数量---------------------------- 2四、检测方法----------------------------- 2五、仪器设备------------------------ 4六、附图----------------------------- 5地下连续墙检测方案一、工程概况路站为东莞市轨道交通线与R1线的一个“十”字换乘站，本站为线首建工程的第8座车站，站址位于东莞市南城区东莞大道与路交叉十字路口处。

车站在线沿东莞大道呈南北向布置，里程范围是YDK15+173.47～YDK15+825.062，外包尺寸为651.815m（长）X24m（宽）X14.18m（高），覆土厚度3.991m～5.202m，车站主体结构沿线为岛式站台，地下两层三跨现浇钢筋混凝土框架结构，大里程段设双停车线，两端设置盾构吊出井和挡土墙；车站在R1线沿路呈东西向布置，里程范围是R1YCK8+736.975～R1YCK8+968.425(R1ZCK9+041.635)，外包尺寸为304.66（长）mX32.4m（宽）X21.85m（高），覆土厚度4.321m～5.272m，沿R1线为一岛两侧站台，地下三层五跨现浇钢筋混凝土框架结构，两端设置盾构吊出井，车站主体建筑面积61436m2,附属建筑面积12400m2。

路站沿线方向地势较为平坦，大致呈北高南低走向，沿R1线方向较为平坦，大致呈东高西低走向。

道路交通网发达，路面交通量大，路东西两侧有较宽的绿化带和空地，周边建筑物繁密，主要是商业、办公、金融、居住及会展用地。

车站沿R1线和线共设5个出入口，5组16个风亭，9个预留物业出入口和4组预留物业风亭，车站节点东北角设置联络线和物业区。

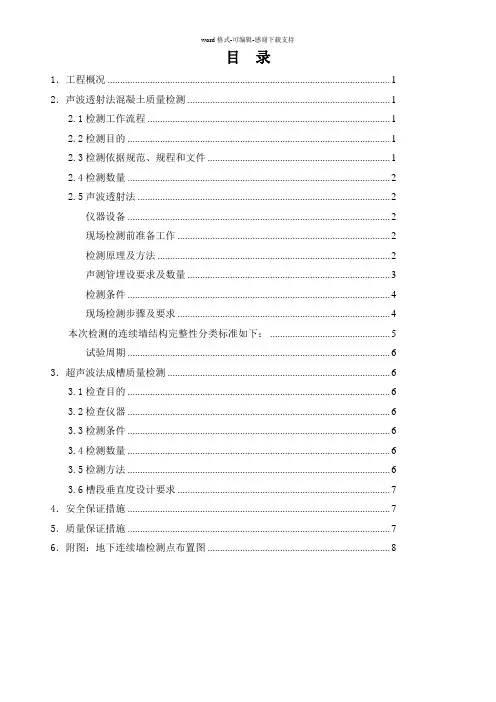

目录1．工程概况 (1)2．声波透射法混凝土质量检测 (1)2.1检测工作流程 (1)2.2检测目的 (1)2.3检测依据规范、规程和文件 (1)2.4检测数量 (2)2.5声波透射法 (2)仪器设备 (2)现场检测前准备工作 (2)检测原理及方法 (2)声测管埋设要求及数量 (3)检测条件 (4)现场检测步骤及要求 (4)本次检测的连续墙结构完整性分类标准如下： (5)试验周期 (6)3．超声波法成槽质量检测 (6)3.1检查目的 (6)3.2检查仪器 (6)3.3检测条件 (6)3.4检测数量 (6)3.5检测方法 (6)3.6槽段垂直度设计要求 (7)4．安全保证措施 (7)5．质量保证措施 (7)6．附图：地下连续墙检测点布置图 (8)1．工程概况南宁市轨道交通2号线工程（玉洞-西津）体育馆站位于云举路南侧的星光大道上，车站沿星光大道南北向敷设。

车站采用三层双柱三跨矩形结构型式，其中，负一层为站厅层，负二层为设备层，负三层为站台层。

车站总长149m，设置3个地铁出入口、1个预留出入口。

车站基坑宽度为21.7m，深23.48～24.9m，采用1.0m厚连续墙+内支撑支护。

2．声波透射法混凝土质量检测2.1检测工作流程2.2检测目的采用声波透射法，检测地下连续墙墙身缺陷及其位置，判定墙身结构质量。

2.3检测依据规范、规程和文件⑴《建筑基桩检测技术规范》（JGJ106—2003）⑵《建筑地基基础工程施工质量验收规范》（GB50202—2002）⑶《建筑基坑支护技术规程》（JGJ120—2012）⑷本工程设计图纸及其它资料文件⑸《关于进一步加强建设工程质量安全管理工作的通知》（桂建管［2011］8号）⑹南宁市城乡建设委员会《关于进一步加强南宁市桩基础工程质量检测工作的通知》南建质安［2011］46号。

2.4检测数量根据《建筑基坑支护技术规程》(JGJ120-2012)第条的规定：地下连续墙的检测应采用声波透射法对墙体混凝土质量进行检测，检测墙段数量不宜少于同条件下总墙段数的20%，且不少于3幅墙段。

抽芯检测技术方案xx检测中心xx年xx月xx日目录一、工程概况 (2)二、检测标准 (2)三、检测目的 (2)四、仪器设备 (2)五、抽芯工艺及技术要求 (2)六、检测数量 (4)一、工程概况**工程采用深层搅拌桩加固地基，搅拌桩总数为：**根，地基承载力设计值为180kPa，要求进行*根钻孔抽芯检测。

二、检测标准1 现场检测及芯样试件截取参照国家行业标准《建筑基桩检测技术规范》（JGJ 106-2003）及广东省标准《建筑地基处理技术规范》（DBJ15-38-2005）。

2 芯样试件单轴抗压强度参照xx省标准《基桩和地下连续墙钻孔检验技术规程》（DBJ15-28-2001）。

3 成桩质量判定按xx省标准《建筑地基处理技术规范》（DBJ 15-38-2005）执行。

三、检测目的对于水泥搅拌桩，检测桩身水泥土的胶结情况，实际桩长是否与施工验收桩长相符，鉴定持力层土性，评价搅拌均匀性，检验水泥土抗压强度。

四、仪器设备1、钻孔抽芯采用4台北京探矿机械厂生产的XY—1A型高速油压钻机（额定最高转速不低于790r/min），配以φ101双管单动金刚石钻具，钻机最大转速为1050转/分。

采用质量与稳定性好的油压高转速钻机及单动双管钻具，一般要求采用外径不小于101mm的金刚石钻头（重要工程按要求可用130mm口径）。

应配备相应的孔口管、扩孔器、卡簧、扶正稳定器、及可捞取松软渣样的钻具。

钻杆直径宜为50mm。

此外，宜选用泵压1.0-2.0MPa、排水量为50-160L/min的水泵。

2、芯样试件的加工采用SKQ-Ⅱ型自动切石机、手动切割机和磨平机。

3、芯样试件抗压强度试验采用WHY-2000微机或WQY-300微机控制全自动压力试验机。

五、抽芯工艺及技术要求抽芯检测采用合理的钻探方法和钻进技术，并满足如下要求：1）根据委托方、设计方及现场情况确定桩位。

2）每根桩的抽芯孔数量：桩径小于1.2m宜一桩一孔，桩径1.2—1.6m宜一桩二孔，桩径大于1.6m宜一桩不少于三孔。

目录第一章工程概况--------------------------------------------------- 1一、工程概况和特点--------------------------------------------- 1二、 1#首层墙柱平面图------------------------------------------- 2三、取样要求--------------------------------------------------- 2 第二章编制依据--------------------------------------------------- 3 第三章施工计划--------------------------------------------------- 4一、施工进度计划----------------------------------------------- 4二、机械设备需要计划------------------------------------------- 4 第四章施工工艺技术----------------------------------------------- 5一、技术要求--------------------------------------------------- 5二、设备要求--------------------------------------------------- 5三、芯样的钻取------------------------------------------------- 6四、芯样的加工及技术要求--------------------------------------- 7五、工艺流程图------------------------------------------------- 9 第五章施工管理及作业人员配备和分工 ------------------------------ 10一、施工管理人员---------------------------------------------- 10二、安全生产管理人员------------------------------------------ 10 第六章应急处置措施---------------------------------------------- 11第一章工程概况一、工程概况和特点1、工程基本情况2、各责任主体名称3、本方案针对兴宁000项目1栋首层墙柱实体回弹检测不合格的问题而针对抽芯检测进行编制。

地下连续墙检测技术规程
地下连续墙检测技术规程如下：
１．检测仪器应是合格的计量器具，并在检定周期内使用。

２．选择合适的仪器参数，在同批连续墙的检测过程中不得随意改变仪器参数。

３．测量整个检测系统的声时初读数。

４．将接收和发射换能器分别置于两个声测孔的底部，从底部开始向上提升逐点检测，每测完一个剖面的数据，应及时存盘。

５．两个换能器必须以同一高度或相差一定高程等距离同步移动，每个测点的两个换能器的高差变化不应超过20mm，并经常注意进行深度校核。

６．测点间距为250mm。

在普测的基础上，对数据可疑的部位应进行复测或加密检测，以确定缺陷的位置和分布范围。

７．应以每两管为一个检测剖面，分别对所有剖面进行检测。

混凝土取芯检测方案一、编制依据1、《钻芯法检测混凝土强度技术规程》CECS03：20072、《混凝土钻孔取芯机技术要求》GB11818-893、《混凝土结构工程施工质量验收规范》GB50204-2002二、工程概况温州市西向生态填埋场一期工程一标段由济南城建集团有限公司/苍南县鸿基爆破工程有限公司联合体承建，其中管理区和生产区房建部分由苍南县鸿基爆破工程有限公司施工，设计单位为上海市政工程设计研究总院（集团有限公司，监理单位为天津华北工程监理有限公司，建设单位为温州市环境发展有限公司。

现土建施工部分为管理区综合楼和生活楼，其中综合楼三层，层高分别为4.8米、3.6米、3.6米，总建筑面积为1139.05㎡；生活楼两层，层高分别为4.8米、3.25米，总建筑面积为546.18㎡.结构体系均为钢筋混凝土框架结构，本工程场地类别为Ⅱ类，其抗震设等级为四级抗震，工程混凝土结构的安全等级为二级，梁柱板混凝土强度等级为C30,建筑物类别为丙类。

三、检测目的目前综合楼和生活楼构筑物已结顶。

在浇筑综合楼和生活楼C30梁柱板施工过程中，施工现场按照规范要求留置试块，由于试块养护过程中管理不善导致试块丢失，现施工现场质量保证资料缺失，汇总如下：为了真实地反映出两栋构筑物的混凝土强度等级和质量保证资料的完整性，作为混凝土检验批评定合格的依据，我施工单位拟邀请温州市正成试验检测中心对两栋构筑物的梁柱板进行实体检测取芯试验，用来检测两栋构筑物的实体强度等级，以最直接的方式反映其真实的砼强度状况。

四、现场取样试验依据及混凝土钻芯范围1、现场取样试验依据根据《混凝土结构工程施工质量验收规范》(GB50204-2002)2、取样数量每组试块所代表的部位取一组芯样，每组芯样取三个样品。

共计6组芯样。

五、取样检测方法1、施工工序取芯试验流程框图2、确定取样位置和设计取得联系，并邀请设计到现场指导。

根据力学受力分析，取芯位置确定在抗剪力最小部位，取芯位置尽量不设置在梁上，根据现场实际情况，生活楼基础梁取芯位置确定在倒角上，柱子取芯位置确定在楼梯柱外柱KZ2D-D 轴线方向和KZ1的外框架柱B-B 轴线方向，标高确定在板上1.2米左右位置，板的取芯位置确定在阳台靠近柱子位置。

某地下连续墙检测方案-精2020-12-12【关键字】方案、建议、情况、方法、条件、前提、质量、计划、要点、系统、有效、整体、配合、执行、提升、建设、位置、理想、成果、基础、环境、工程、方式、标准、水平、设置、分析、倾斜、形成、保护、满足、保证、确保、方向、实施、规范、中心上海市XXX区地下连续墙检测方案一、工程概况1．CYA型地下连续墙：位于C区基坑西侧、西南侧。

2．CYB型地下连续墙：位于X区基坑南侧。

345二、检测依据1．现行、有效的国家、行业及上海市技术标准；2．本工程设计单位的要求，即：(1)地下连续墙全部槽段(CY*型和CGA型)的成槽施工过程须采用超声波对槽壁垂直度进行测试。

(2)CY*型号地下连续墙槽段强度形成之后须采用超声波检测墙身混凝土质量；实施超声波检测的槽段数量不少于六幅，如出现异常情况则增加检测数量；采用超声波检测时，单幅槽段应设置4根超声管，超声管呈菱形分布。

(3)CY*型号地下连续墙采用钻芯法检测墙身混凝土质量、抗压强度，钻芯后芯孔需进行注水试验以确定地下连续墙的整体抗渗性能。

钻芯法检测槽段数量不少于三幅。

三、检测目的、检测数量和检测设备四、超声波法成槽检测技术要点1．检测条件：(1)受检槽段的成槽工艺和槽宽、槽深等技术指标均按设计要求进行。

(2)受检槽段应在我方现场检测工作结束后才能进行下钢筋笼等其它工序施工。

(3)现场检测时需提供220V交流电源，并确保检测过程中不得停电。

2．检测数量：(1)100%检测，共计119幅槽段。

(2)根据B区要求，每幅槽壁垂直度检测3个断面。

3．检测方法：(1)将电动绞车固定在槽孔中心，并将探头以一定速率下放至槽底。

(2)由下往上以一定速率提升探头，同时由DM686型超声波检测仪接收两个方向的槽壁发射的超声波脉冲反射信号，得到槽深、垂直度及槽壁状况等成槽参数。

(3)现场打印检测曲线。

4．判定实测槽段垂直度是否满足本工程设计要求：(1)*Y*型应满足1/400；(2)*G*型应满足1/300。
