[整理]五种操作票讲义笔记版.

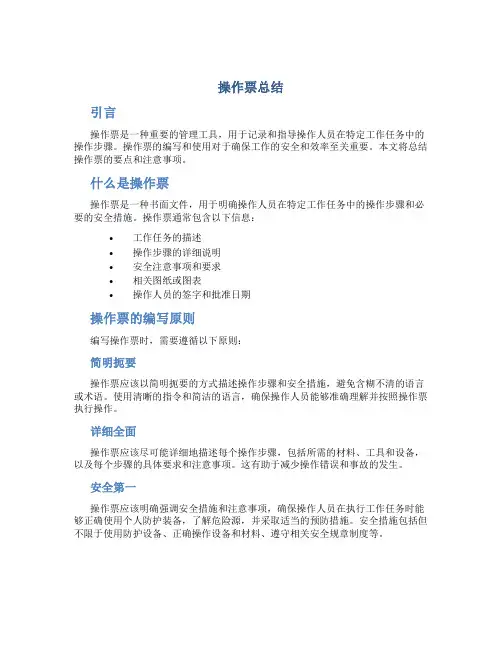

操作票总结引言操作票是一种重要的管理工具，用于记录和指导操作人员在特定工作任务中的操作步骤。

操作票的编写和使用对于确保工作的安全和效率至关重要。

本文将总结操作票的要点和注意事项。

什么是操作票操作票是一种书面文件，用于明确操作人员在特定工作任务中的操作步骤和必要的安全措施。

操作票通常包含以下信息：•工作任务的描述•操作步骤的详细说明•安全注意事项和要求•相关图纸或图表•操作人员的签字和批准日期操作票的编写原则编写操作票时，需要遵循以下原则：简明扼要操作票应该以简明扼要的方式描述操作步骤和安全措施，避免含糊不清的语言或术语。

使用清晰的指令和简洁的语言，确保操作人员能够准确理解并按照操作票执行操作。

详细全面操作票应该尽可能详细地描述每个操作步骤，包括所需的材料、工具和设备，以及每个步骤的具体要求和注意事项。

这有助于减少操作错误和事故的发生。

安全第一操作票应该明确强调安全措施和注意事项，确保操作人员在执行工作任务时能够正确使用个人防护装备，了解危险源，并采取适当的预防措施。

安全措施包括但不限于使用防护设备、正确操作设备和材料、遵守相关安全规章制度等。

易于理解操作票的格式应该一致且易于理解。

使用编号、标题、子标题和清晰的标点符号来组织内容，使操作人员能够快速准确地找到需要的信息。

操作票的使用操作前准备在执行工作任务之前，操作人员应该熟悉操作票的内容，并确认是否具备执行该任务所需的条件和资质。

如果有任何疑问或不确定的地方，应及时向主管人员咨询。

操作票的批准操作票应由主管人员进行审核和批准，确保操作步骤和安全措施的合理性和可行性。

主管人员还应在操作票上签字，以表明对操作任务和操作人员的承认和支持。

操作票的执行操作人员在执行工作任务时应严格按照操作票的要求和步骤进行操作。

对于不熟悉的操作步骤或不清楚的内容，应及时向主管人员请示，以保证工作的准确性和安全性。

操作票的记录和归档操作人员在完成操作任务后，应及时记录操作票上的执行情况和所遇到的问题或异常情况。

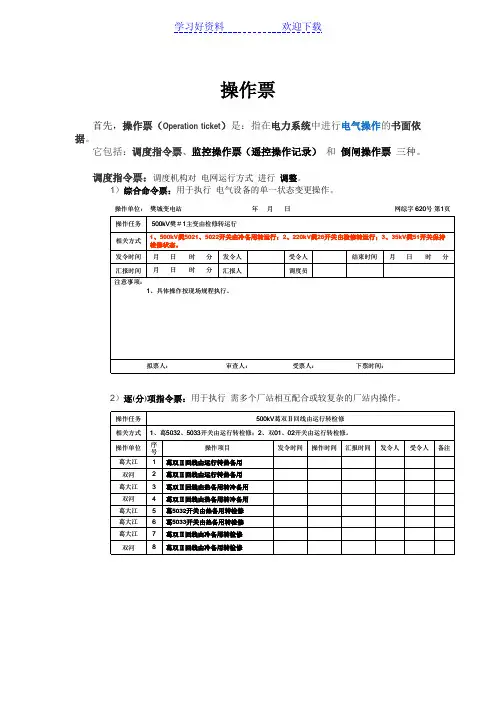

操作票首先，操作票（Operation ticket）是：指在电力系统中进行电气操作的书面依据。

它包括：调度指令票、监控操作票（遥控操作记录）和倒闸操作票三种。

调度指令票：调度机构对电网运行方式进行调整。

1）综合命令票：用于执行电气设备的单一状态变更操作。

分)项指令票：用于执行需多个厂站相互配合或较复杂的厂站内操作。

2）逐(调度拟票值班调度人员编制操作票。

一般以检修工作申请票、运行方式变更通知单、稳定措施变更通知单、继电保护通知单、日调度计划、试验或调试调度方案等为依据，。

填写操作指令票前，值班调度人员应核对有关一、二次设备状态。

填写操作指令票应做到任务明确、票面清楚整洁，使用设备的双重名称（设备名称和编号）。

每张操作票只能填写一个操作任务。

审核: 对操作票进行审核。

审核与拟票不能由同一人完成。

执行: 依次对操作票中每项执行指令，包括下令和回令操作。

归档: 将执行完毕的操作票终结归档。

预令: 值班调度人员提前将操作指令票预发给操作单位。

运行值班人员应了解操作目的和操作顺序，依据调度机构下达的操作指令票填写现场操作票，如有疑问应向值班调度人员询问清楚。

签收: 运行值班人员签名确认已接收到预令。

下令: 值班调度人员向操作单位人员发布操作指令。

回令: 运行值班人员操作结束后，向值班调度人员汇报执行情况。

监控操作票：监控员远程遥控操作厂站设备的数据依据。

内容主要包括：操作任务、操作项目、备注事项、操作开始时间、操作结束时间等。

倒闸操作票：变电站根据调度下达的综合操作指令票的操作任务，或者逐项操作指令票的操作项目，自行按现场运行规程或典型操作票填写的作为现场进行倒闸操作的依据称为倒闸操作票注：倒闸操作：将电气设备由一种状态向另一种状态转换所进行的操作。

操作票的作用：防止误操作（误拉、误合、带负荷拉、合隔离开关、带地线合闸等）的主要措施。

不使用操作票的情况：（1）事故处理。

（2）拉合断路器的单一操作。

（3）拉开接地开关或拆除全厂（所）仅有的一组接地线。

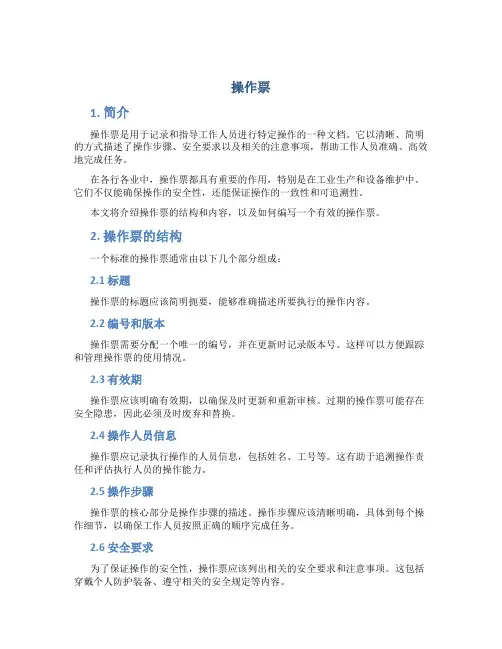

操作票1. 简介操作票是用于记录和指导工作人员进行特定操作的一种文档。

它以清晰、简明的方式描述了操作步骤、安全要求以及相关的注意事项，帮助工作人员准确、高效地完成任务。

在各行各业中，操作票都具有重要的作用，特别是在工业生产和设备维护中。

它们不仅能确保操作的安全性，还能保证操作的一致性和可追溯性。

本文将介绍操作票的结构和内容，以及如何编写一个有效的操作票。

2. 操作票的结构一个标准的操作票通常由以下几个部分组成：2.1 标题操作票的标题应该简明扼要，能够准确描述所要执行的操作内容。

2.2 编号和版本操作票需要分配一个唯一的编号，并在更新时记录版本号。

这样可以方便跟踪和管理操作票的使用情况。

2.3 有效期操作票应该明确有效期，以确保及时更新和重新审核。

过期的操作票可能存在安全隐患，因此必须及时废弃和替换。

2.4 操作人员信息操作票应记录执行操作的人员信息，包括姓名、工号等。

这有助于追溯操作责任和评估执行人员的操作能力。

2.5 操作步骤操作票的核心部分是操作步骤的描述。

操作步骤应该清晰明确，具体到每个操作细节，以确保工作人员按照正确的顺序完成任务。

2.6 安全要求为了保证操作的安全性，操作票应该列出相关的安全要求和注意事项。

这包括穿戴个人防护装备、遵守相关的安全规定等内容。

2.7 工具和设备清单操作票还应该列出所需的工具和设备清单，以便操作人员提前准备和检查。

2.8 签名和批准操作票的最后部分应保留签名和批准的空间，以确保操作的合规性和追溯性。

3. 如何编写一个有效的操作票编写一个有效的操作票需要以下几个步骤：3.1 确定操作内容首先需要明确所要执行的操作内容，包括操作目的、操作对象等。

在编写操作票之前，对操作流程进行必要的调研和了解。

3.2 列出操作步骤根据对操作内容的了解，逐步列出操作步骤。

步骤应该按照操作顺序编写，并尽量详细描述每个操作细节。

3.3 强调安全要求和注意事项在操作步骤中，要突出强调相关的安全要求和注意事项。

操作票基础知识操作票操作票是指在电力系统中进行电气设备操作的书面依据，包括用于调度机构对电网运行方式进行调整的调度操作票和变电站、电厂执行电气设备倒闸操作的倒闸操作票两种。

一、连接方式线路连接方式：【联络线】：用于联接两侧变电站的线路，在线路检修时两侧变电站必须配合停电，命名以两变电站首字并结合当时运行方式确定，如赤靖线、盘象线。

【直馈线】：用于联接两侧变电站但其中一侧为终端站(如用户变等)的线路，在线路检修时供电公司不承担对用户变的具体检修工作，但由电网调度单位统一指挥协调检修工作，如艾铜I线、昌氨线。

【双回线】：一般用于联接省调调管电压等级较高(220kV及以上)的变电站、可有效提高供电可靠性，按实际运行方式可划分为双回并列运行、双回分列运行。

命名方式如盘西I线、盘西II线。

【T接线】：一般用于联接地调所管辖电压等级相对较低(110kV及以下)的变电站，该方式至少联接二个以上变电站，特殊情况下甚至可能连接四个以上变电站，形成所谓π型联接方式，T型联接方式可有效节省建设成本同时提高供电的灵活性、但任意一侧要进行线路检修，相联各侧都必须停电配合，命名方式如昌高青线、桃迎西豫线。

厂站连接方式：【单母接线方式】：最高电压等级侧只有单根母线且不存在分段开关的接线方式，一般出现在中低电压等级(110kV及以下)厂站，用于向10kV配网线路供电，供电可靠性最低。

如下图：【单母分段接线方式】：最高电压等级侧有两根母线，各侧母线上的线路开关只有一把母线侧刀闸，两段母线通过母联开关(或母联刀闸)进行联接。

一般出现在低电压等级(110kV及以下)或终端变电站，供电可靠性低。

如下图：【单母带旁路接线方式】：最高电压等级侧为单母并带有旁路母线接线方式，通常用在电厂，在变电站比较少见，供电可靠性中低。

如下图：【单母分段带旁路接线方式】：最高电压等级侧为单母分段并带有旁路母线接线方式，通常用在中低电压等级(110kV及以下)厂站，目前采用这种方式已经逐步被双母接线方式取代，供电可靠性中低。

第一章操作票一、操作票的概念与作用操作票：是对操作人员下达操作任务，布置操作程序及反映操作活动的书面依据。

作用：操作票是防止误操作（误拉，误合，带负荷拉、合隔离开关，带地线合闸等）的主要措施。

二、操作票的分类按使用对象分：电气操作票和机械操作票。

按操作的频率和稳定分：典型操作票和常用操作票。

三、操作票的内容操作票的内容一般包括以下几部分：操作票编号、操作任务、操作顺序、发令人、受令人、操作人、监护人、操作时间等。

四、操作票的填写要求1、填写操作票必须以命令作为依据，命令的形式有书面命令和口头命令两种。

书面命令即工作票；口头命令可由电气负责人或部门领导亲自向值班人员下达，也可通过电话方式下达（电话需录音）。

下达命令必须准确、清晰，使用设备双重名称，即设备名称和编号。

受令人对发令人的命令复诵，确认无误后，将接受的操作任务、受令时间记录在值班记录中。

发布和接受命令全过程必须进行录音。

2、当接受到的操作命令需要调度允许的，填写操作票时，在需要得到调度命令才能继续执行的项目前，要注明“联系调度”或“得调度令“等字样，防止造成误操作事故。

3、操作票由操作人填写（特殊情况下需要由前一班值班人员填写时，接班人员必须认真、细致地审查，确认无误后，由操作人、监护人、值班负责人共同核对后签字执行）。

操作人根据操作任务，首先核对模拟图，必要时到现场进行核对，然后填写操作票。

填写操作票时应用黑色或蓝色的钢（水）笔或圆珠笔逐项填写，字迹要工整，不得随意涂改，如有错字、漏字，需要修改时，必须保证字迹清晰，每页修改超过三字以上时要重新填写操作票。

用计算机开出的操作票必须与手写格式一致。

为了保证操作票填写的正确性，填写完毕后应检查。

4、操作票上的操作项目，必须使用双重名称，即设备的名称及编号。

5、操作票的每一行只填写一个操作步骤。

6、拆、装接地线要写明确切地点和接地线编号。

7、操作票填写严禁并项（如验电和挂地线不得合并在一起填写）、添项以及用勾划的方法颠倒顺序。

34
电力线路第一种工作票的填写释义
用黑色碳素笔填写，蓝色或黑色复写纸，填写时字 迹须工整、清楚。一张操作票要用一种颜色的笔， 不能几种颜色都在一张操作票中出现。严禁使用非 标准简化字或繁体字。每项内容顶格填写，不要有 空格。这些与工作票要求一样。 3）填写的操作票出现错字和漏字需要修改时，必须 保持清晰。在错字上以“＝”横线划掉，填加字以 “∨”符号填写，并由修改人在修改处盖章。操作 票内的时间和签名不准修改。还有设备的双重名称、 电压等级、方位（双回线路上、下）杆号、地线号 都不准修改。这些与工作票要求一样。
15
c）线路停电许可工作时间必须在 操作票 上最后一项
操作结束的时间之后；
21)确认工作负责人布置的任务和本施工项目安全措 施 工作负责人办理完毕工作许可手续后，组织全体 工作班成员列队学习、讲解工作票，布置工作任务、
交待危险点和控制措施及安全措施等，工作班成员清
楚后双方进行签名认可。
16
22)工作票延期项 工作票需办理延期手续，应在工期未过半前由工作负 责人提出申请，由工作许可人给予办理，并记入运行 记录中。一份工作票只能延期一次。 23)工作票终结项 a）工作结束后，工作负责人应向工作许可人报告。
8)对抢修单中1－5项确认项 工作负责人、抢修任务布置人按1-5项要求执行，签 字确认。这里抢修任务布置人应该是工作班许可 人。
29
8)经现场勘察需补充下列安全措施项 由抢修任务布置人根据现场勘察情况，补充必要的 安全措施。重点考虑防止人身方面、设备方面的安 全措施。同时注意抢修现场环境和使用工器具的安 全。 如果变台以上抢修这里的许可人应该是调度值班人 员， 如果是变台及以下，许可人应该是工作班的许可人。
9)许可抢修时间项

操作票知识一、总则1、为保证员工在生产活动中的人身安全，防止误操作及设备损坏事故的发生，电力生产的各项运行操作、检修、维护、试验等工作都必须使用操作票或工作票，简称“两票”。

2、各单位要加强对“两票”执行过程的管理。

任何作业人员（除严重危及人身、设备安全的情况下）都无权无票作业。

3、“两票”的使用和管理要做到标准化和程序化。

各单位要积极建立标准操作票和标准工作票票库。

4、实现标准化作业是提高安全生产水平，克服工作过程中人员行为随意性的重要措施，使用标准操作票和标准工作票后，正确填写和使用两票仍然要作为员工培训的基本内容。

二、操作票种类及使用范围1、电气倒闸操作票(1)应拉合断路器（以下简称开关）和隔离开关（以下简称刀闸）的操作；(2)检查开关和刀闸的位置。

开关和刀闸操作后，应检查其确在操作后的状态。

进行倒负荷或并列操作，要检查另一电源的供电情况。

检修后的设备送电前，应检查与该设备有关的开关和刀闸确在断开位置；(3)倒闸操作必须有两人执行，其中对设备比较熟悉者作监护。

对于两个电气系统和发电机的并列操作，应由主值班员担任操作人，值班长担任监护人。

2、热机操作票火力发电厂的水、汽、气、油、灰、渣等设备系统及设备的投入及退出运行的操作；运行的调整性操作，可不使用操作票；各单位应根据实际情况明确界定需要监护的操作。

三、操作票的使用1、操作票的填写必须使用标准的名词术语、设备的双重名称。

标准的名词术语：系指国标、行标、中国大唐集团公司规范的标准称谓；设备的双重名称：系指具有中文名称和阿拉伯数字编号的设备，如断路器（以下称开关）、隔离开关（以下称刀闸）等，在操作票和工作票的内容中，凡涉及到的设备都要写上；在下达、复诵操作命令中，在设备标示牌中，都要一并使用。

不具有阿拉伯数字编号的设备，如线路、主变等，可以直呼其名。

1、运行的调整性操作以及程控实现的操作，可不使用操作票，按照运行规程执行；事故处理要按照运行规程和事故预案进行。

区域等。
操作人员
记录执行操作的人员姓 名、职务和签名等信息
。
工作票内容构成
01
02
03
04
工作任务
明确本次工作的任务和目标， 如设备安装、调试、维修等。
工作计划
列出完成工作任务的计划和时 间表，包括工作开始和结束时
间、人员分工等。
安全措施
列出在工作过程中需要采取的 安全措施，如穿戴防护用品、
遵守安全操作规程等。
全措施和验收标准等，确保改造工程质量和安全。
07 总结与展望
本次培训成果回顾
01
02
03
04
掌握了操作票和工作票的基本 概念和作用
了解了操作票和工作票的填写 规范和注意事项
学习了操作票和工作票在实际 工作中的应用案例
提升了自身的安全意识和操作 技能
未来发展趋势预测
操作票和工作票将更加智 能化
随着技术的发展，未来操作票和工作票有望 实现电子化、智能化管理，提高工作效率和 准确性。
监督人员对操作或工作过程进行监督，确保安全、顺利进行。
完成操作/工作
操作或工作完成后，操作人员或工作人员需填写完成记录，并交回操作票/工作票。
归档管理
对已完成的操作票/工作票进行归档管理，方便后续查询和统计。
05 操作票与工作票 常见问题及解决 方案
常见问题类型及原因分析
填写不规范
如漏填、错填、字迹不清等。
作人、监护人、操作时间等。
工作票定义
工作票是电力生产现场、设备检 修作业中进行安全工作的书面依 据，包括工作负责人、工作人员 、工作内容、计划工作时间、安
全措施等。
作用
确保电力生产现场作业的安全， 防止误操作及设备损坏事故，实

操作票基础知识操作票操作票是指在电力系统中进行电气设备操作的书面依据，包括用于调度机构对电网运行方式进行调整的调度操作票和变电站、电厂执行电气设备倒闸操作的倒闸操作票两种。

一、连接方式线路连接方式：【联络线】：用于联接两侧变电站的线路，在线路检修时两侧变电站必须配合停电，命名以两变电站首字并结合当时运行方式确定，如赤靖线、盘象线。

【直馈线】：用于联接两侧变电站但其中一侧为终端站(如用户变等)的线路，在线路检修时供电公司不承担对用户变的具体检修工作，但由电网调度单位统一指挥协调检修工作，如艾铜I线、昌氨线。

【双回线】：一般用于联接省调调管电压等级较高(220kV及以上)的变电站、可有效提高供电可靠性，按实际运行方式可划分为双回并列运行、双回分列运行。

命名方式如盘西I线、盘西II线。

【T接线】：一般用于联接地调所管辖电压等级相对较低(110kV及以下)的变电站，该方式至少联接二个以上变电站，特殊情况下甚至可能连接四个以上变电站，形成所谓π型联接方式，T型联接方式可有效节省建设成本同时提高供电的灵活性、但任意一侧要进行线路检修，相联各侧都必须停电配合，命名方式如昌高青线、桃迎西豫线。

厂站连接方式：【单母接线方式】：最高电压等级侧只有单根母线且不存在分段开关的接线方式，一般出现在中低电压等级(110kV及以下)厂站，用于向10kV配网线路供电，供电可靠性最低。

如下图：【单母分段接线方式】：最高电压等级侧有两根母线，各侧母线上的线路开关只有一把母线侧刀闸，两段母线通过母联开关(或母联刀闸)进行联接。

一般出现在低电压等级(110kV及以下)或终端变电站，供电可靠性低。

如下图：【单母带旁路接线方式】：最高电压等级侧为单母并带有旁路母线接线方式，通常用在电厂，在变电站比较少见，供电可靠性中低。

如下图：【单母分段带旁路接线方式】：最高电压等级侧为单母分段并带有旁路母线接线方式，通常用在中低电压等级(110kV及以下)厂站，目前采用这种方式已经逐步被双母接线方式取代，供电可靠性中低。

（3）操作任务举例
典型的： 非典型的： 设备双重名称： （1）设备名称+调度编号

（2）实例见系统图
操作票的填写

操作票中的标准术语： （1）操作断路器、隔离开关、接地开关、中性点接地开关、跌落式熔断器、开关、刀开关用“拉开”、“合上”。 断路器车用“拉至”、“推至”、“摇至”。 （2）检查断路器、隔离开关、接地开关、中性点接地开关、跌落式熔断器、开关、刀开关状态位置，用“断路器、 隔离开关、接地开关、中性点接地开关、跌落式熔断器、开关、刀开关确已拉开（合好）”。检查断路器车等状态 位置，用“确已推至××位置”、“确已拉至××位置”。 （3）验电用“在××三相验电确无电压”。 （4）装、拆接地线用“装设”、“拆除”。 装设接地线以刀闸为准，称“线路侧”、“开关侧”、“母线侧”、“变压器侧”等。上述规定不能包括时，按实 际位置填写。母线上装设接地线，一般装设在某刀闸母线侧的引线上，故称“在××× - ×刀闸母线侧装设× # 接地 线”。 （5）检查负荷分配用“指示正确”。 （6）装上、取下一、二次熔断器及断路器车二次插头用“装上”、“取下”。 （7）投、退保护装置及自动装置用“投入”、“退出”、“改投”。 （8）切换二次回路开关用“切至”。 （9）操作票填写的设备术语必须与现场实际相符。
操作票培训
输电管理所
2015年4月27日
重点概念

操作票的用途：
要完成一个操作任务一般需要进行十几项以致几十项的操作， 对这种复杂的操作，仅靠记忆是办不到的，也是不允许的。血的 教训告诉人们：填写操作票是进行各项倒闸操作必不可少的一个 重要环节，是进行具有操作的依据，它把经过深思熟虑制定的操 作项目记录下来，从而根据操作票面上填写的内容一次进行有条 不紊的操作。因此填写操作票、执行操作票制度是防止误操作事 故发生的主要组织措施之一。

五种操作票讲义（笔记版）五种类型的操作票填写⼀、五⼤类型：1、线路停送电的倒闸操作票的填写。

2、主变停送电的倒闸操作票的填写。

3、旁路开关带线路开关运⾏的倒闸操作票的填写。

4、旁路开关带主变开关运⾏的倒闸操作票的填写。

5、母线停送电的倒闸操作票的填写。

直馈线停送电操作举例具体的⼀条直馈线路（220kV孜平线265开关）的停、送电操作票A.（线路开关由运⾏转线路检修）1、转开关冷备⽤（1）退重合闸投闭锁重合闸压板→退重合闸出⼝压板→重合闸切换开关切⾄“停⽤”（2）拉开关→检查开关位置（3）拉开两侧⼑闸拉开线路侧⼑闸→检查线路侧⼑闸位置→拉开母线侧⼑闸→检查母线侧⼑闸位置（4）退出⾼频保护。

2、转线路冷备⽤取下线路PT⼆次保险3、安措设置（1）检查XX开关间隔内各侧⼑闸均在分闸位置（2）验电、接地、检查验明线路出线侧确⽆电压→合线路⼑闸靠线路侧地⼑→检查地⼑位置调度下令的标⽰牌⼊票，未下令的不⼊。

B.（线路开关由运⾏转开关检修）1、转开关冷备⽤2、安措设置（先⼀次后⼆次的原则）（1）检查该开关确在冷备⽤状态（2）验电、接地、检查验明开关与母线侧⼑闸之间确⽆电压→合母线⼑闸靠开关侧地⼑→检查地⼑位置→验明开关与线路侧⼑闸之间确⽆电压→合线路侧⼑闸靠开关侧地⼑→检查地⼑位置3、退出相关保护压板4、断开相关⼆次回路合闸回路、⼆次电压回路、控制回路、信号回路C. （线路开关由线路检修转运⾏）1、检查该设备“所有保护确已正确投⼊”2、拆除安全措施拉开地⼑→检查位置→拆除标⽰牌→检查回路内其他地⼑在分位。

3、转冷备⽤给上线路PT⼆次保险4、转热备⽤（1）检查开关在分位（2）合上母线侧⼑闸→检查位置（3）→检查⼆次电压切换（4）合上线路侧⼑闸→检查位置（5）投⼊⾼频保护5、转运⾏（1）合开关→检查位置→检查三相电流正常投⼊重合闸（重合闸切换开关切⾄“单重”→投⼊重合闸出⼝压板→退出闭锁重合闸压板）D.（线路开关由开关检修转运⾏）1、恢复相关⼆次回路合闸回路、⼆次电压回路、控制回路、信号回路2、恢复相关保护压板投⼊相关保护跳闸出⼝压板，（开关尚未合闸⽆需测试脉冲），投⼊失灵启动压板时，出⼝开关在合闸位置，故需测试脉冲。

操作票定义
操作票：是指准许在设备设施上进行操作的书面依据，是防止误操作的主要 措施。
一、术语及定义
人员定义
1、工作票签发人：是指确认工作必要性、工作人员平安资质和工作票上所填平安措施是否正确 完备的审核签发人员。 2、工作负责人：是指组织、指挥工作班人员完本钱项工作任务的责任人员。 3、工作许可人：是指经过各公司许可资格认可的人员〔水厂和污水厂原那么上是运行值班 长〕，负责落实各项平安措施，办理工作许可、中断、转移和终结手续。 4、工作班人员：是指参与该项工作的所有成员。 5、操作人员：执行操作的人员。 6、监护人：对操作人员操作过程进行现场监护的人员。工作许可人可以是监护人。 7、外单位人员：是指与设备设施所属单位无直接行政隶属关系，从事设备、设施维护或基建施 工人员。
——明确被监护人员和监护范围；
监
——工作前对被监护人员交待平安措施，告知危险点和平安本卷须知；
护
——监督被监护人员遵守本规程和现场平安措施，及时纠正不平安行为；
人 动火监护人除履行监护人平安责任外，还应履行以下平安责任：
——动火现场配备必要、足够的消防设施；
——检查现场消防平安措施完善和正确；
——始终监视现场动火作业动态，发现失火及时扑救；
二、人员管理
考核与批准
〔四〕 工作票签发人、工作负责人和工作许可人由各公司每年组织考核并书面批准。
执行签名制度
〔五〕 工作票签发人、工作负责人和工作许可人应严格执行签名制度，不得代签、冒签、漏签， 否那么，工作票视为不合格票，并追究有关人员的责任。
外单位人员
〔六〕 外单位人员到各公司工作时： 1.假设外单位为工程承包单位，外单位工作班需指定工作负责人，各公司指定人员作为跟踪
运行

操作票一、操作票及其对用电安全的作用1. 操作票，电气操作：某一设备（一般指变压器和高压断路器，低压断路器坏了只是更换，不检修）停电检修或线路倒母线操作。

（1） 操作票的规定在变，本书为最新规定。

（2） 国外没有，仅中国有。

（3） 本书中的操作票为“假操作票”，而真操作票，一、二次侧要相互配合。

2. 操作票的作用（1） 电力系统：发、供、用一体，不能储能。

→电网安全。

（2） 误操作引起的故障占电气故障70%。

胆大心细、判断准确、操作果断。

二、电力系统的运行方式注意点：（1）并列即两台变压器并联运行，二者共同向0.4KV 线路供电。

分列即两台变压器不能并联运行，二者分别对0.4KV 线路供电。

（2）运行是指长时间的正常供电方式。

操作中可并仅指在开关或变压器检修前后短时间并列操作。

（3）当不符合变压器并联运行的3个条件（变比、接线组别、阻抗电压）时，即不能并列运行，也不能并列操作。

（4）400开关热备用：4001刀闸合上，400开关断开，4002刀闸合上 400开关冷备用：4001刀闸断开，400开关断开，4002刀闸断开 三、倒闸操作的2个原则1.不违反开关刀闸拉开合上原则注意点：（1）断路器简称开关，隔离开关简称刀闸。

（2）负荷与电源的相对性：变压器相对于10KV 母线是负荷，而相对于0.4KV 母线相当于电源。

2.不停电和停电尽可能短的原则条件许可，并列运行；分列运行，操作中可并列→不准停电。

条件不许可，分列运行，操作中不准并列→停电时间尽可能短，即：拉开低压侧，紧跟着合上低压分段开关。

四、六种常见停电检修的操作票1. 并列运行（1）#1主变检修类似于101开关检修只是将以下部分替换便可 操作任务：#1主变检修→101开关检修；8：#1变高压侧→101开关， 1012刀闸→1011刀闸； 9：#1变低压侧→101开关， 4011刀闸→1012刀闸；⎪⎩⎪⎨⎧⇔⎩⎨⎧⇔⇔⇔并列运行开关闭合操作中不准并列线路可以间断供电操作中可以并列线路不间断供电分列运行开关热备用或冷备用变同时运行、4004.04.040021##KV KV ⎪⎩⎪⎨⎧先拉低压，后拉高压电源侧刀闸先拉负荷侧刀闸，后拉先拉开关，后拉刀闸停电⎪⎩⎪⎨⎧先合高压，后合低压负荷侧刀闸先合电源侧刀闸，后合先合刀闸，后合开关送电挂标示牌挂接地线拉高压合分段并列：拉低压分列运行，操作中不准拉低压并列：合分段分列运行，操作中可以并列运行：拉低压→→⎪⎭⎪⎬⎫→→10：101开关→1011刀闸 11：#1变→101开关（2）关于装设接地线几个注意方面： 装设接地线必须“验明三相无电”； 装在紧靠检修设备的两端；按操作票从上到下编成“#1、#2”； 三相引出三根线即“壹组”而不是一根 （3）低压开关无操作保险丝，只有1万伏以上的高压开关才有合闸熔丝： 此条为双保险 ，防止人误合闸，必须要这条。

国华神电
二、操作票执行程序
倒闸操作必须由两人执行，其中一人对设备较为熟悉者作监护。单人值班的变电所 倒闸操作可由一人执行。 操作中发生疑问时，应立即停止操作并向值班调度员或值班负责人报告，弄清问题 后，再进行操作。不准擅自更改操作票，不准随意解除闭锁装置。（华北某110KV 变电所，擅自解锁操作，造成带负荷拉隔离开关） 审查和核对操作票 1 操作人填写完操作票后，自己先审查一遍，然后交监护人审查，最后交值班负责 人和值长审查。如审核中发现错误应予以作废,在操作票第一页右上角注明原因并 加 盖“作废”章，重新填写。 2 操作票填写、审查合格后，操作人、监护人应在符合现场实际的模拟 图板上认真进行模拟预演，以保证操作项目和顺序的正确。由监护人按操作 票的项目顺序唱票,由操作人复诵并改变模拟图板设备指示位置。如操作有变 动或撤销操作任务时,应立即恢复模拟图板的原状。 3 对于模拟图板上没有的系统设备,在操作前应与一次接线图进行模拟预演。 4 操作票经审核、预演确认无误后，监护人在操作项目下面空白格处加 盖“以下空白”章，监护人、操作人、值班负责人、值长分别签字。 5 监护人将该操作票放在专用的操作票夹板上，等候值班负责人下达执行操作指令。 6 在运行方式和设备状态等无变化时，可以使用固定操作票。但必须履 行核对、模拟、审查、签字等手续。
国华神电
二、操作票执行程序
操作票的执行 1 一组操作人员一次只能持有一个操作任务的操作票。 2 操作中必须按操作票所列项目顺序依次进行操作，禁止跳项、倒项、添项、漏项， 将完成项划“√”。 3 当监护人、操作人接到值班负责人下达的操作指令时，必须重复令。得到发令人许 可后，将接令时间记入操作票“指令操作时间”栏内。 4 具体的执行过程和要求参看《倒闸操作管理制度》。 5 汇报、盖章、记录 1） 操作全部结束，监护人应向发令人汇报操作终了时间，并在操作票上填上汇报时 间，加盖“已执行”章。 2） 监护人或值班负责人将操作任务及起止时间以及操作中发现的问题记入运行记录 本中。 3） 监护人将操作票有关内容，记入操作票记录本中。 操作票的保存及检查 1 已执行的、作废的、未执行的操作票应分别存放，不得遗失。 2 已执行的、作废的操作票应保存三个月。 3 对操作票的执行情况应定期进行检查，具体规定如下： 1） 值班负责人每天对已执行新的操作票进行检查、分析和总结。 2） 各部门负责运行的专业人员每月定期对“已执行”操作票进行检查， 对发现的问题应及时给予纠正，并制定整改措施。

最后一项右侧填写实际操作时间。但若不是一次性 全部操作完毕，应在停动项和再次开始项右侧填写 实际操作时间。操作时间填写格式为：“××： ××”，例如“17：30”。 8.6 对于设备编号用数字加汉字表示，如：1号炉5 号给煤机，或#1炉#5给煤机表示。 8.7 操作票严禁并项，不得添项、倒项。 8.8 填写错误作废的操作票以及未执行的操作票应 加盖“作废”章，该章应盖在每一页作废操作票编 号的正上方，不准将票号压住，盖章应清晰，并且 在每一页作废票的“备注”栏中写明作废原因和进 行签名，作废原因包括：填写错误，关键字涂改，
7.4 发生以下紧急情况可以不使用操作票： 7.4.1 现场发生人员触电，需要立即停电解救。 7.4.2 现场发生火灾，需要立即进行隔离或扑救。 7.4.3 设备、系统运行异常状态明显，保护拒动或没 有保护装置，不立即进行处理，可能造成损坏的。 7.5 操作票必须按编号使用，操作票的编号在票面 右上角标示。运行部门各自进行编号，要确保每份 操作票在本部门内的编号唯一，且便于查阅、统计、 分析。
间”，全部操作完毕并汇报后填写“操作终了时 间”。对于多页操作票，操作开始时间和操作终了 时间均应填在第一页操作票“操作任务”栏中。 8.13 “操作任务”的填写：每份操作票只能填写一 个操作任务，操作任务应准确、清楚、具体并使用 设备的双重名称（名称和编号）。 8.14 操作过程中，如已操作了一项或多项，因故停 止操作时，则在已执行项下面，未执行项上面的中 间横线右边注明停止操作的原因，并在因故不执行 的操作项目前打“×”，并在备注栏中注明“××原 因，自××条起不执行”，该操作票加盖“已执行” 章，按已执行操作票处理。
7. 操作票的使用：
7.1 机组的启、停操作，为便于系统操作的连贯 性，防止发生疏漏，可以按照系统操作的流程，将 涉及电气一次、二次、热控自动、热力系统的所有 操作整合成一张操作票。 7.2 运行的调整性操作、自动开停机以及程控实现 的操作，可不使用操作票，按照运行规程执行，但 是要在运行记录本上做好记录；事故处理要按照运 行规程和事故预案进行。 7.3 操作票实行“四审”制。即操作人——自审， 监护人——初审，值班负责人——复审，值长—— 核审。

操作项目不得并项填写，一个操作项目栏内只应该有一个动词。
壹
贰
倒闸操作要求
停电拉闸操作必须按照 断路器(开关)——负荷侧隔离开关(刀闸)——母线侧隔离开关(刀闸)的顺序依次操作。 送电合闸操作应按与上述相反的顺序进行。严防带负荷拉合刀闸。
、变压器两侧（或三侧）开关的操作顺序规定如下：停电时--先拉开负荷侧开关，后拉开电源侧开关，送电时--顺序与此相反。（即不能带负载切断电源）。
运行操作的相关要求
三禁止
第 页
01
02
03
禁止监护人直接操作设备
禁止有疑问时盲目操作
禁止边操作边做其它无关事项
*
*
八步骤
第 页
操作人员核对设备状态的步骤和要求（操作步骤），正确填写操作票。 经审票并预演正确。 操作前明确操作目的，做好危险点分
析和预控。 填写操作时间。
运行操作的相关要求
01
03
工作许可人
工作班成员
认真执行本规程和现场安全措施，互相关心施工安全，并监督本规程和现场安全措施的实施。
工作票签发人不得兼任该项工作的工作负责人。 工作许可人 工作负责人不得签发工作票。
01
代替？ NO！
02
工作票由工作票签发人填写，也可以由 工作负责人填写。 工作负责人填写工作票后应交给工作票签发人审查无误，然后再由工作票签发人向工作负责人全面交代工作票的内容，覆行工作票签发手续。
填写操作票注意事项
操作票票面应整洁,字迹工整易辨认，不得涂改，操作内容无歧义。 填写操作票应正确使用术语,设备名称编号应严格按照现场标示牌所示双重命名填写。 时间的填写统一按照公历的年、月、日和24小时制填写。一张票的所有时间填在该票的首页对应栏目内。
