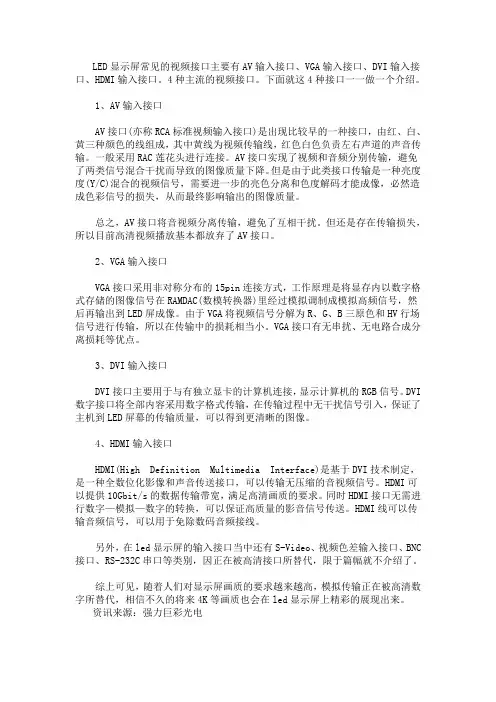

LED显示屏常见的视频接口主要有AV输入接口、VGA输入接口、DVI输入接口、HDMI输入接口。
4种主流的视频接口。
下面就这4种接口一一做一个介绍。
1、AV输入接口AV接口(亦称RCA标准视频输入接口)是出现比较早的一种接口，由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色白色负责左右声道的声音传输。
一般采用RAC莲花头进行连接。
AV接口实现了视频和音频分别传输，避免了两类信号混合干扰而导致的图像质量下降。
但是由于此类接口传输是一种亮度度(Y/C)混合的视频信号，需要进一步的亮色分离和色度解码才能成像，必然造成色彩信号的损失，从而最终影响输出的图像质量。
总之，AV接口将音视频分离传输，避免了互相干扰。
但还是存在传输损失，所以目前高清视频播放基本都放弃了AV接口。
2、VGA输入接口VGA接口采用非对称分布的15pin连接方式，工作原理是将显存内以数字格式存储的图像信号在RAMDAC(数模转换器)里经过模拟调制成模拟高频信号，然后再输出到LED屏成像。
由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗相当小。
VGA接口有无串扰、无电路合成分离损耗等优点。
3、DVI输入接口DVI接口主要用于与有独立显卡的计算机连接，显示计算机的RGB信号。
DVI 数字接口将全部内容采用数字格式传输，在传输过程中无干扰信号引入，保证了主机到LED屏幕的传输质量，可以得到更清晰的图像。
4、HDMI输入接口HDMI(High Definition Multimedia Interface)是基于DVI技术制定，是一种全数位化影像和声音传送接口，可以传输无压缩的音视频信号。
HDMI可以提供10Gbit/s的数据传输带宽，满足高清画质的要求。
同时HDMI接口无需进行数字—模拟—数字的转换，可以保证高质量的影音信号传送。
HDMI线可以传输音频信号，可以用于免除数码音频接线。
另外，在led显示屏的输入接口当中还有S-Video、视频色差输入接口、BNC 接口、RS-232C串口等类别，因正在被高清接口所替代，限于篇幅就不介绍了。
第二十四讲LED显示接口教学方法:讲授法授课时数:2学时教学目的:1、熟悉键盘接口的特点及应用2、掌握键盘的结构3、掌握扫描法检测按键的编程方法教学重点：键盘的结构教学难点:扫描法检测按键教学环节：组织教学：（5分钟）检查学生人数，强调课堂纪律和要求，自我介绍复习旧课：1、可编程并行接口芯片8155有几个I / O口？2、几种工作方式？由谁来确定？讲授新课一、常用的显示器件1、CRT显示器2、LCD显示器3、LED显示器二、LED显示器件1、单个发光二极管2、七段数码管三、LED显示方式有共阴极和共阳极两种。
1）字形码表的产生，P192 表8-12）显示方式：静态显示在静态显示方式下，每一位显示器的字段控制线是独立的。
当显示某一字时，该位的各字段线和字位线的电平不变，也就是各字段的亮灭状态不变。
静态显示方式下LED显示器的电路连接方法是：每位LED的字位控制线门共阴极点或共阳极点连在一起，接地或接＋SV；其字段控制线（a～dP）分别接到一个8位口。
动态显示利用人眼的视觉暂留效应。
分时显示不同的数码管。
四、LED显示器接口方法1、硬件译码法举例：现要求将单片机内存30H-33H中存放的四个数分高低位分别用8个数码管显示出来。
采用4线---7线译码芯片MC14495实现单片机与数码管之间的连接。
如图1所示。
1）硬件连接2）控制软件2、软件译码法举例1利用8255A实现静态显示方式将8031单片机内部RAM区30H—32H 内的三个数在数码管中显示出来。
（1）硬件连接如图2所示。
图2（2）控制软件现要求利用图84所示电路编一程序，将8031片内存储器30H、3lH、32H单元的数值（十六进制数0～F之间）分别显示于0 # 、1#、2# LED显示器上。
所编程序采用查表法。
将对应于0～F这16个数码的字段码依次存放在以TABLE为起始地址的存储单元中。
然后根据地址指针RI的内容查表得到对应的字段码，送相应的UO口输出。
