TransCAD操作

1.TransC‎A D中建立交‎通小区的两种‎方法第一种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为line，coordi‎n ates为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），点OK执行导‎入。

在导入的线层‎上（需先检查连通‎性），点击菜单“Tools‎→‎Geogra‎p hic Utilit‎i es‎→‎line/Area conver‎s i on…”，在弹出的对话‎框中更改小区‎层名称，并把复选框A‎d d layer to map打钩，点击“OK”，保存“Geogra‎p hic File‎(*.dbd)‎”文件。

完成小区的建‎立。

（这里可能生成‎的小区数并不‎是现实中想划‎分的数量和位‎置，可以对小区进‎行合并得到新‎的小区）第二种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为Area，coordi‎n ates 为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），并把复选框p‎r eserv‎e blocks‎as multi-polygo‎n areas的‎打钩去掉，点OK执行导‎入。

完成小区图层‎的建立。

（可能会出现某‎个小区消失的‎情况，这时可能需要‎您重新在Au‎t oCAD里‎删除该小区的‎线段，并重新画上，估计就没问题‎了。

）第三种方法：直接在tra‎n sCAD里‎画小区，但是tran‎s CAD画图‎功能比较弱，可能会比较麻‎烦，不如前两种来‎的简便。

2.TransC‎A D导入OD‎矩阵1、在Trans‎C AD中打开‎小区层（使当前图层位‎于小区层），打开菜单fi‎l e-new创建矩‎阵Matri‎x。

TransCAD交通分配操作流程及报告要求1. TransCAD交通分配操作流程1.1 新建路网文件。

新建线层地理文件（菜单File-New, 文件类型选Geographic File-Line Geographic File）。

在路网中的字段属性中一般包含道路名称、道路等级、车道数、通行能力、设计速度、小区连接线标志等属性。

将系统的单位设为m,cm。

修改比例尺为1:10000。

建立路网，选择菜单Tools-Map Editing-Toolbox，得到画图工具框。

建完路网后，打开线层Dataview文件，统一添加道路属性，并通过工具栏的Formula Field命令计算获得实际道路长度和行驶时间两个属性。

1.2 修改点层文件。

通过工具栏的Working layer将点层设为当前工作层。

打开点层的Dataview文件。

选择菜单Dataview-Modify Table，增加小区形心点类型（CentroidPoint）字段属性，类型设为Integer。

1.3建立交通小区文件（选择File-New, Geographic File-Area Geographic File）。

连接小区层与道路层（Tools-map editing-connect）。

适当调整小区连接线并对其添加通行能力等各项属性。

生成二进制路网（选择Networks/path-create）并通过最短路径工具检查路网的正确性。

1.4 以点层文件的形心点ID为基础生成OD表（在点层为当前层的基础上新建OD矩阵文件）。

前提条件：在节点文件中创建了形心点选择集。

1.5 进行交通分配（选择Planning-traffic assignment）。

准备工作：①最新的二进制路网文件；②完整的OD表；③将线层设为当前工作层。

在分配前，注意对话框中的小区形心点（Centroids）及分配选项（Option-Create Themes）进行设置。

2. TransCAD交通分配报告写作内容及要求课程设计报告可分为如下几部分：课程设计的目的及步骤说明。

transcad操作
Transcad操作⼀、导⼊路⽹，建⽴road层
直接拖⼊处理好的底图
点击ok-ok，命名road保存（save）
检查交叉⼝tools-map editing-check line layer connectivity
⽆问题，交叉⼝显⽰为⿊⾊，继续下⼀步；有问题交叉⼝显⽰红⾊和绿⾊，需调底图。

⼆、导⼊area层
命名area保存
三、Road与area叠加
单击road层，右键选择layers
把图层重命名
四、质⼼层操作
切area层-tools-export
Ok-命名为质⼼层
切endpoints-dataview
先添加质⼼层，再切质⼼层--tools--map editing
Setting不变，fill如下
切road
出现数据表
五、最短路矩阵-阻抗矩阵
切road--procedures--network--create--
保存为net（路⽹创建完成）。

切endpoints--dataview--selection--settings--add Set close
Selection
切road--networks--multiple paths
Ok--保存spamat，得到
六、分布预测
导⼊pa表格，Excel要保存格式为97-2003版.xls才能导⼊。

导⼊后保存命名为OD。

Dataview--jion
平衡pa--procedures--planning--blance
Ok--save-blance
阻抗矩阵ID转换，点击（spmat）矩阵表任意空⽩右键。

TRANSCAD教程三TRANSCAD教程三在这篇教程中，我们将介绍一些TRANSCAD的基本功能和用法。

1.安装和打开软件：-打开TRANSCAD，进入主界面。

2.导入地理数据：-在主界面上，选择“文件”->“导入”->“地理数据”。

- 浏览文件系统，选择要导入的地理数据文件（如shapefile）。

-定义导入的数据类型、坐标系等参数。

-点击“导入”按钮，将地理数据导入TRANSCAD。

3.创建区域：-输入区域的名称和描述。

-定义区域的边界和范围。

-点击“确定”按钮，创建区域。

4.数据处理和分析：-在主界面上，选择“工具”->“数据处理和分析”。

-选择要进行的处理或分析任务，如缓冲区分析、网络分析等。

-输入相关参数和条件。

-点击“运行”按钮，开始处理或分析数据。

-在地图上绘制道路或公交线路，定义其属性和连接。

-点击“保存”按钮，保存网络。

6.可视化：-在主界面上，选择“可视化”->“地图”。

-选择要显示的地图图层，如道路、交通流量等。

-调整地图的样式和显示方式，如颜色、符号等。

-点击“应用”按钮，显示地图。

7.模型和模拟：-在主界面上，选择“模型”->“新模型”。

-选择要使用的模型类型，如交通仿真、交通运输模型等。

-输入相关参数和条件。

-点击“开始”按钮，运行模型或模拟。

8.报告和输出：-在主界面上，选择“文件”->“导出”。

- 选择要导出的输出格式，如PDF、Excel等。

-输入相关参数和条件。

-点击“导出”按钮，将结果导出为报告或输出文件。

这些是一些TRANSCAD的基本功能和用法，通过使用这些功能，您可以进行各种交通规划和分析任务。

请注意，TRANSCAD还提供了许多高级功能和工具，可以根据具体需求进行深入学习和使用。

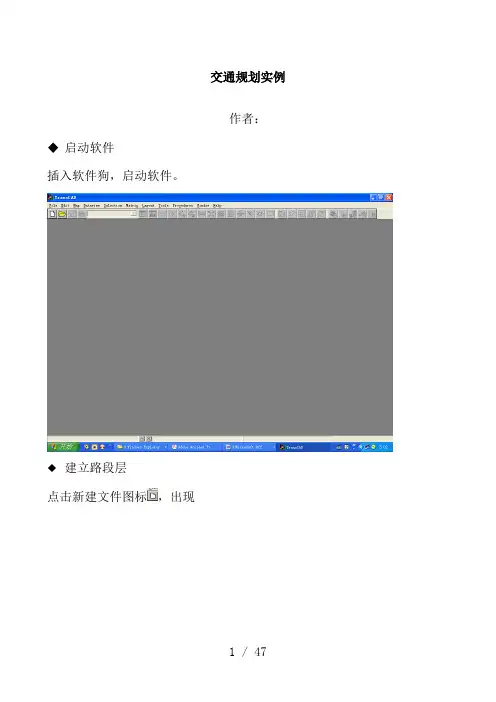

TransCAD交通规划实例作者：applepin◆启动TransCAD软件插入软件狗，启动TransCAD软件。

◆建立路段层点击新建文件图标，出现点击建立地理文件，点击OK，出现选择文件类型更改名字更改名字选中Line 层地理文件类型，并更改名字，点击OK，出现路段层属性对话框：点击Add Field，逐一增加字段属性点击OK，出现保存对话框：选择保存路径及文件名称点击Save,出现路段层地图界面添加路段在路段层上，点击Tools→map editing→toolbox出现地图编辑工具栏：点击，逐一增加路段保存得到7条线路、5个节点的路网。

输入路段属性数据打开路段层数据库：逐一输入路段属性数据(通行时间等于路段长度除以速度)建立小区层点击新建文件图标，出现点击建立地理文件，点击OK，出现点击OK，出现小区层属性对话框逐一添加小区的字段属性点击OK，出现保存对话框：起好名字，点击Save。

再次回到路段层地图界面。

画小区。

点击Tools→map editing→toolbox出现工具栏：画出3个小区，并保存。

输入小区属性数据打开小区层数据库输入各小区的属性数据将小区质心点连接到路网（目的是做ID转换）。

在节点层上，增加Index。

原先节点层上只有经纬度两个字段两个字段点击数据库菜单，修改数据库属性增加一个新字段Index在小区层上，点击Tools→Map Editing →Connect调出对话框：点击Fill,完成如下设置：点出OK，路网显示出已经连接，出现小区质心节点小区质心节点打开点层数据库，发现新的变化：打开路段层数据库，发现新的变化：填充连接后新增路段(质心连杆)的值。

增加的三个节点的Index 序号分别是小区号增加了6,7，8三个节点填充连接后新增路段的值将其通行能力设为无穷大（大数即可）的值，通行时间设为很小的值。

在点层上，做点的选择集。

点击Tools→Selection出现点选择工具栏：直接用鼠标点击数据库第一列位置，出现红色圆点，表示已经将Index的点选入选择集：建立网络。

交通规划实例作者：◆启动软件插入软件狗，启动软件。

◆建立路段层点击新建文件图标，出现点击建立地理文件，点击，出现选择更改更改选中层地理文件类型，并更改名字，点击，出现路段层属性对话框：点击，逐一增加字段属性点击，出现保存对话框：选择保存路径及文件名称点击,出现路段层地图界面添加路段在路段层上，点击→→出现地图编辑工具栏：点击，逐一增加路段保存得到7条线路、5个节点的路网。

输入路段属性数据打开路段层数据库：逐一输入路段属性数据(通行时间等于路段长度除以速度)建立小区层点击新建文件图标，出现点击建立地理文件，点击，出现点击，出现小区层属性对话框逐一添加小区的字段属性点击，出现保存对话框：起好名字，点击。

再次回到路段层地图界面。

画小区。

点击→→出现工具栏：画出3个小区，并保存。

打开小区层数据库输入各小区的属性数据将小区质心点连接到路网（目的是做转换）。

在节点层上，增加。

原先节点层上只有经纬度两个字段两个字段点击数据库菜单，修改数据库属性增加一个新字段在小区层上，点击→→调出对话框：点击,完成如下设置：点出，路网显示出已经连接，出现小区质心节点小区质心节点打开点层数据库，发现新的变化：增加的三个节点的序号分别是小区号增加了6,7，8三个节点打开路段层数据库，发现新的变化：填充连接后新增路段的值填充连接后新增路段(质心连杆)的值。

将其通行能力设为无穷大（大数即可）的值，通行时间设为很小的值。

在点层上，做点的选择集。

点击→出现点选择工具栏：直接用鼠标点击数据库第一列位置，出现红色圆点，表示已经将的点选入选择集：在路网层上，点击→调出创建网络对话框：将里的内容全选，连接后的路网将继承这些属性。

点，出现保存对话框起好名字，点击发现软件界面右边最下瑞已经出现建立路网的状态信息。

至此，路网创建完成！ 交通分布阶段建立交通阻抗矩阵(在本简单例子中，是直接建立阻抗矩阵，而在实际中，则是根据建立好的网络，计算各节点之间的最短路，最小时间或费用等作为交通阻抗)在小区层上，点击新建文件图标，出现路网的状态信息选择新建矩阵文件，点击，出现起好文件名称，点击保存矩阵文件，出现一个空白矩阵输入各小区之间交通阻抗的数据(本例假设为费用)的平衡处理注意：如果不平衡，则在中进行.P，A不平3400 4200点击→选择平衡方法点击，出现保存平衡结果对话框：点击,出现运行结果点击,看到平衡结果平衡结果应用重力模型进行交通分布预测(本简单例子没有涉及到重力模型的标定，而是假设重力模型已经标定好，可以直接使用模型进行交通分布预测)点击→→出现应用重力模型的对话框，并完成相应的设置：选项：选项：选择选择选阻抗标定好的交通阻抗函点击，出现保存交通分布结果的对话框：起好名字，点击,出现运行结果：点击,出现运行结果点击,看到分布结果矩阵：交通分布结果交通分配阶段将矩阵的小区行列号转换成为小区质心节点行列号在交通分布中右键→出现对话框：点击，完成以下设置点击，再次回到索引对话框，选择新索引即可。

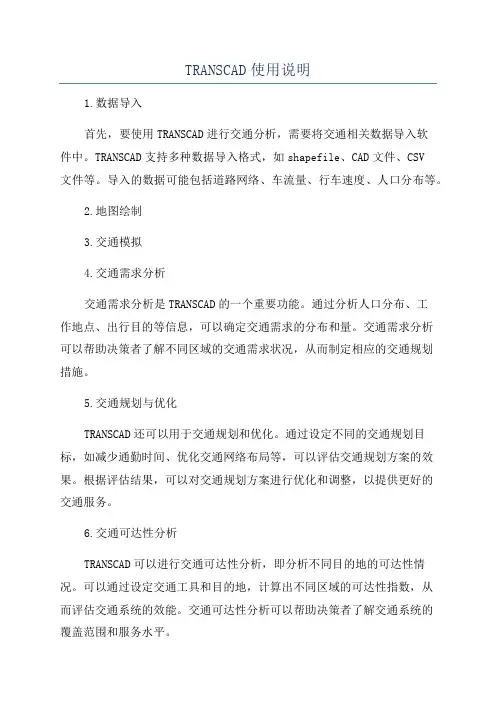

TRANSCAD使用说明1.数据导入首先，要使用TRANSCAD进行交通分析，需要将交通相关数据导入软件中。

TRANSCAD支持多种数据导入格式，如shapefile、CAD文件、CSV文件等。

导入的数据可能包括道路网络、车流量、行车速度、人口分布等。

2.地图绘制3.交通模拟4.交通需求分析交通需求分析是TRANSCAD的一个重要功能。

通过分析人口分布、工作地点、出行目的等信息，可以确定交通需求的分布和量。

交通需求分析可以帮助决策者了解不同区域的交通需求状况，从而制定相应的交通规划措施。

5.交通规划与优化TRANSCAD还可以用于交通规划和优化。

通过设定不同的交通规划目标，如减少通勤时间、优化交通网络布局等，可以评估交通规划方案的效果。

根据评估结果，可以对交通规划方案进行优化和调整，以提供更好的交通服务。

6.交通可达性分析TRANSCAD可以进行交通可达性分析，即分析不同目的地的可达性情况。

可以通过设定交通工具和目的地，计算出不同区域的可达性指数，从而评估交通系统的效能。

交通可达性分析可以帮助决策者了解交通系统的覆盖范围和服务水平。

7.交通影响评估TRANSCAD可以进行交通影响评估，即评估交通规划对交通系统和周边环境的影响。

可以模拟不同交通规划方案下的交通流动情况和交通拥堵程度，从而评估不同方案的优劣。

交通影响评估可以帮助决策者选择最优的交通规划方案。

8.可视化与报告输出TRANSCAD提供了强大的可视化功能，可以将分析结果以图表、地图等形式展示出来。

同时，还可以将分析结果导出为报告，以便进一步分析和沟通。

可视化和报告输出功能使得TRANSCAD成为一个强有力的决策工具。

总之，TRANSCAD是一款功能强大的交通分析与规划软件，可以用于交通模拟、交通需求分析、交通规划优化等方面。

通过使用TRANSCAD，可以更好地理解和规划交通系统，提供更好的交通服务。

TRanscad使⽤说明Transcad快速建模简体版⼀、有关CAD图的处理1.将CAD路⽹图除掉不需要图层，只需有边线、红线及中线三层即可，将该图层另存为R12格式下的dxf⽂件2.打开transcad，点击openfile【打开⽂件】，点击file of type【⽂件类型】下拉菜单中，输⼊A，找到.dxf⽂件，将其导⼊到transcad中3.在导⼊dxf⽂件的对话框中，import autocad DXf file，选中【导⼊dxf⽂件】选择要导⼊的图层，边线、红线、中线。

注：按住ctrl连续选择边、红、中线4.选择coordinates【坐标】A．在坐标系统框内，在class下拉菜单中选择Asia【亚洲】，在zone【区域】下拉菜单中选择china ciesin grid【中国⼤陆】-ok即可——取名B．导⼊成功后，⽴即存盘，点南save file【存储⽂件】⾃动保存成.map⽂件⼆、关于在transcad中建路⽹1.新建⼀个⽂件，点击new file找到geographic file【地理⽂件】——选择line geographicfile【线状地理⽂件】‘2.在lay settings【层设置】name处，输⼊line layer，在endpoint layer settings【点层设置】name处改为“Line Endpoint layer”- ok3.填⼊模型参数属性【attrioutes for new layer】A．点击add field【填加项⽬】在下边field storage information【项⽬存储信息】name 栏内输⼊name，在type【类型】栏下拉菜单中选择character【属性】B．依次点击add field 在name栏处依次输⼊：Name【命名】Type【类型】CAP【通⾏能⼒】integer 4Vel【速度】integer 4Name【名字】characterTime【时间】Real 8Real Length【真实长度】Real 8AB-THR （过境量）BA-THR integer 4 （过境量）AB-PROxBA-PROx注：最好输⼊字母⼤写，以免程序不认。

TRANSCAD教程一TRANSCAD教程一1.TRANSCAD概述2.安装TRANSCAD3.创建交通网络在TRANSCAD中，交通网络是交通模拟和分析的基础。

创建交通网络的步骤如下：-在TRANSCAD菜单中，选择“文件”>“新建”>“交通网络”。

-输入交通网络名称和描述，选择坐标系，点击“确定”。

4.导入地理数据要使用TRANSCAD进行交通模拟和分析，首先需要导入地理数据，如道路网络、人口数据等。

可以通过以下步骤导入地理数据：-在TRANSCAD菜单中，选择“文件”>“导入”>“地理数据”。

-选择要导入的文件或文件夹，并设置导入参数。

-点击“确定”开始导入。

5.创建行程在进行交通模拟和分析之前，需要创建行程数据，即模拟的交通出行。

可以通过以下步骤创建行程：-在TRANSCAD菜单中，选择“文件”>“新建”>“行程数据”。

-输入行程数据名称和描述，选择行程类型和所属交通网络，点击“确定”。

6.分配行程行程分配是指将创建的行程数据分配给交通网络中的道路，以模拟交通流。

可以通过以下步骤分配行程：-在TRANSCAD菜单中，选择“行程”>“分配”>“交通网络”。

-选择要分配的行程数据和交通网络，设置分配参数，点击“确定”。

7.运行模拟器在分配行程后，可以运行TRANSCAD模拟器来模拟交通流。

可以通过以下步骤运行模拟器：-在TRANSCAD菜单中，选择“模拟器”>“设置”。

-设置模拟器参数，如模拟时间、时间步长等。

-点击“开始模拟”开始模拟交通流。

8.分析结果模拟完成后，可以对模拟结果进行各种分析。

TRANSCAD提供了许多工具和功能来帮助用户分析交通模拟结果，如交通量分析、行程时间分析、路段流量分析等。

9.优化交通系统在分析交通模拟结果的基础上，可以通过优化交通系统来改善交通流和减少拥堵。

TRANSCAD提供了多种优化工具和算法，如交通信号优化、路径选择优化等。

transcad索引转换操作步骤
TransCAD是一种专业的交通规划和分析软件，它具有强大的功能，包括索引转换操作。

索引转换是指将不同的索引（例如人口密度、就业机会等）转换为交通需求模型中所需的交通需求指标。

以
下是在TransCAD中进行索引转换的一般步骤：
1. 数据准备，首先，需要准备好包含索引数据的文件，通常是
以Excel或文本文件的形式。

确保数据的格式正确，包括字段的命
名和数据类型。

2. 导入数据，在TransCAD中，使用数据导入工具将准备好的
索引数据导入到软件中。

确保数据被正确地导入并映射到相应的数
据库表或图层中。

3. 索引转换设置，在TransCAD中，打开交通需求模型，并找
到索引转换工具或功能。

在该工具中，设置要进行转换的索引字段，选择转换的方法和参数，例如线性转换、对数转换等。

4. 运行转换，设置好转换参数后，运行索引转换工具，TransCAD将根据设置的参数对索引数据进行转换，并生成相应的交
通需求指标数据。

5. 结果分析，转换完成后，对生成的交通需求指标数据进行分析和验证，确保转换结果符合实际情况并能够满足交通需求模型的要求。

总的来说，索引转换操作涉及数据准备、导入、转换设置、运行转换和结果分析等步骤。

在每个步骤中，都需要仔细审查和调整参数，以确保转换过程准确无误。

希望这些步骤能够帮助你更好地理解在TransCAD中进行索引转换的操作。

1.TransCAD中建立交通小区的两种方法第一种方法：用AutoCAD把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开TransCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为line，coordinates 为Asia或者Gauss坐标（根据自己情况选择坐标），点OK执行导入。

在导入的线层上（需先检查连通性），点击菜单“Tools →Geographic Utilities →line/Area conversion…”，在弹出的对话框中更改小区层名称，并把复选框Add layer to map打钩，点击“OK”，保存“Geographic File (*.dbd) ”文件。

完成小区的建立。

（这里可能生成的小区数并不是现实中想划分的数量和位置，可以对小区进行合并得到新的小区）第二种方法：用AutoCAD把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开TransCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为Area，coordinates 为Asia或者Gauss坐标（根据自己情况选择坐标），并把复选框preserve blocks as multi-polygon areas的打钩去掉，点OK执行导入。

完成小区图层的建立。

（可能会出现某个小区消失的情况，这时可能需要您重新在AutoCAD里删除该小区的线段，并重新画上，估计就没问题了。

）第三种方法：直接在transCAD里画小区，但是transCAD画图功能比较弱，可能会比较麻烦，不如前两种来的简便。

2.TransCAD导入OD矩阵1、在TransCAD中打开小区层（使当前图层位于小区层），打开菜单file-new创建矩阵Matrix。

2、在Excel中建立小区的OD矩阵，格式为三列（第一列为O，第二列为D，第三列为流量），O和D的编号必须与先前建立的Matrix相同，将Excel另存为dbf4的格式文件。

1、在CAD中建立路网和小区
路段用PL命令，并在交叉口处断开，其他地方不要断开；
小区要闭合；
图层要分清楚；
保存为R12的dxf格式；
2、导入到TransCAD中
路网数据要检查：先建立网络（这个文件要随时更新），检查到错误节点一般在CAD中修改，少量的可以在TransCAD中修改；
导入小区；
3、道路属性输入
道路根据CAD中的图层分类；
车速、行程时间（小数类型）、通行能力（三个主要参数）——根据细化程度分车种输入，例子中只使用小汽车的属性；
4、小区编号输入
5、建立型心连杆
这个过程要在线层和点层中新加元素，而且新的元素和久的元素无差别，要通过小区ID 连接；
型心连杆可以自动连接也可以手动添加；
用最短路工具可以检查新建道路的连通性；
我个人建议型心连杆的属性参照支路标准，不要给得太高（为了防止经过性交通流取道型心连杆，例如）；
将小区编号导入到节点的属性中，以备后用；
6、计算阻抗矩阵
可以使用时间张度等；
7、现状OD模型校验（省略……）
8、OD分布
计算小区未来发生和吸引量，并导入到TransCAD中；
OD分布：需要打开阻抗矩阵，并且更改矩阵的索引；
9、OD的导入导出
导出：保存为dbf格式；
导入：
10、期望线
11、交通流量分配
要打开需分配的OD矩阵；
把矩阵的索引更改为节点的ID；
有的时候它不会自己打开，要到文件夹中把结果找到；
把两个表连接到一起，计算饱和度；
画出流量图和饱和度图；
12、基本完成
我这个只是基本的过程，大家知道一个交通预测在TransCAD中的建模过程，希望对你们有一定的帮助。

TRANSCAD使用说明TRANSCAD是一种流行的交通规划和仿真软件，它具有强大的功能和灵活性，可用于模拟和分析交通网络、路径选择、交通需求、服务水平等各种交通规划问题。

本篇文章将对TRANSCAD的使用进行详细说明，包括软件安装与配置、数据导入与处理、模型建立与仿真等方面。

一、软件安装与配置1. 数据库配置：TRANSCAD使用数据库来存储和管理数据，支持多种数据库，如Access、SQL Server等。

在首次打开软件时，需要配置默认数据库。

2.文件路径配置：TRANSCAD保存和读取数据文件时需要指定默认路径。

可以在软件的选项设置中进行路径配置，也可以在具体操作中手动选择路径。

3.输出设置：在进行仿真和分析后，需要将结果输出。

设置输出路径和文件格式可以在选项设置中进行，根据需要选择输出的文件类型和文件夹。

二、数据导入与处理1. 数据导入：TRANSCAD支持导入常见的文件格式，如shp、dxf、csv等。

导入前需要确定数据的坐标系和格式，确保数据导入正确。

3.数据更新：在实际使用中，数据会不断更新。

TRANSCAD提供了数据更新的功能，可以根据最新的数据进行更新和处理。

三、模型建立与仿真2.路径选择：TRANSCAD提供了多种路径选择算法，可以根据不同的策略和需求进行路径选择。

可以基于最短路径、最快路径、最便捷路径等进行选择。

3.交通需求模拟：TRANSCAD可以根据交通需求数据进行仿真模拟，模拟不同交通需求下的交通状况和服务水平。

可以通过调整交通需求参数来观察仿真结果的变化。

4.分析与评估：TRANSCAD提供了多种分析和评估工具，可以对交通网络、路径选择、交通需求等进行分析和评估。

可以对不同方案进行比较，优化交通规划方案。

四、结果输出与展示1.图表输出：TRANSCAD可以将仿真和分析结果以图表的形式进行输出，如交通流量图、路径选择图等。

可以将图表保存为图片格式，方便后续使用。

2.报告生成：TRANSCAD可以生成详细的报告，包括仿真和分析的结果、参数设置、数据处理流程等。

TRANSCAD教程一TRANSCAD教程一第一部分：TRANSCAD介绍第二部分：TRANSCAD安装和设置2.设置工作环境：在TRANSCAD启动后，可以通过菜单栏中的“工具”选项来设置工作环境，包括单位制、数据存储位置等。

1. 导入地理数据：TRANSCAD支持导入各种地理数据格式，如ESRI Shapefile、MapInfo文件等。

通过菜单栏中的“文件”选项，可以选择导入数据文件，并按照向导的指示将数据导入到TRANSCAD中。

第四部分：网络建模和分析1.建立网络：TRANSCAD可以根据导入的道路数据自动生成道路网络。

在网络模块中，可以定义道路的相关属性，如道路等级、速度限制等。

2.网络分析：通过菜单栏中的“网络分析”选项，可以进行网络连接分析、路径查找、最短路径分析等常见网络分析操作。

TRANSCAD还支持自定义网络分析脚本以满足特定需求。

第五部分：交通需求模拟和优化1.交通需求模拟：TRANSCAD可以基于地理数据和网络模型，对交通需求进行模拟。

通过选择相应的需求模型和输入参数，可以模拟不同交通场景下的交通流量和交通状况。

2.交通优化：TRANSCAD提供了一系列优化工具，用于优化交通网络的设计和交通系统的运行。

通过调整网络的拓扑和道路属性，可以寻求最佳的交通方案。

第六部分：可视化和报表生成1.数据可视化：TRANSCAD提供了一系列可视化工具，用于显示地理数据、网络模型和交通仿真结果。

通过选择相应的可视化工具和参数，可以生成地图、图表和动画等可视化结果。

2.报表生成：TRANSCAD可以根据用户的需求，生成各类报表和统计分析结果。

通过选择相应的报表模板和参数，可以生成详细的交通分析报告。

第七部分：实例分析和练习本教程的最后一部分将提供一些实例分析和练习，以帮助读者进一步掌握TRANSCAD的使用方法。

通过解决实际问题和完成练习任务，读者可以深入理解TRANSCAD的功能和应用。

TransCAD上机-基本操作HAHA1 基本操作表1 Transcad的基本文件类型及说明1.1 交通小区划分1.1.1 新建面类型地理文件建立TAZ.dbd地理文件。

1.1.2 编辑面类型地理文件1.1.3 为小区输入属性数据Map->Layers->Labels->Field->ID1.1.4 设置小区地图的显示样式Map->Layers->Style在快捷菜单栏单击，为地图添加一个图例，在图例上单击右键，选择“Properties”1.2 社会经济基础资料处理与分析1.2.1建立和编辑数据表文件选择“Edit”->“Add Records”修改表格的字段属性“Dataview”->“Modify Table”1.2.2 将数据表连接到地图同时打开TAZ.dbd和BaseData.bin选择“Dataview”->“Join”或快捷菜单1.2.3 创建基于小区的专题地图1）GDP分布色彩专题地图将小区地图作为当前窗口，单击快捷菜单2）人口分布点密度专题地图将小区地图作为当前窗口，单击快捷菜单1.3 O-D调查数据处理与分析1.3.1 建立和编辑矩阵文件1.3.2 从其他数据中导入矩阵文件在Transcad中打开“ODSurvey.xls”文件选择“Matrix”->“Import”，点击“Next”1.3.3 期望线图打开“BaseOD.mtx”和“TAZ.dbd”小区地图，选择“Tools”->“Geographic Analysis”->“Desire Lines”1.4 交通网络编辑1.4.1 新建线类型地理文件单击快捷菜单设置“Street”为当前图层，选择“Tools”->“Map Editing”->“Check Line Layer Connectivity”1.4.4 为路段图层输入属性数据单击“Tools”工具栏中，为每条路段单独输入属性值1.5 交通量数据处理与分析1.5.1 输入路段流量打开“Street.dbd”，选择“Dataview”->“Modify Table”，增加两个实数型字段“AB_Flow”和“BA_Flow”，表示不同路段方向为新增两个字段输入数据1.5.2 制作路段流量专题地图设置当前图层为“Street”，单击快捷菜单（Planning->Planning Utilities->Create Flows Map）1.5.3 制作交叉口流量流向图设置当前图层为“Street”，单击右侧工具栏，用鼠标选中一个节点缺一张结果图。
