TransCAD的操作法

Transcad操作一、导入路网，建立road层直接拖入处理好的底图点击ok-ok，命名road保存（save）检查交叉口tools-map editing-check line layer connectivity无问题，交叉口显示为黑色，继续下一步；有问题交叉口显示红色和绿色，需调底图。

二、导入area层命名area保存三、Road与area叠加单击road层，右键选择layers把图层重命名四、质心层操作切area层-tools-exportOk-命名为质心层切endpoints-dataview先添加质心层，再切质心层--tools--map editingSetting不变，fill如下切road出现数据表五、最短路矩阵-阻抗矩阵切road--procedures--network--create--保存为net（路网创建完成）。

切endpoints--dataview--selection--settings--add SetcloseSelection切road--networks--multiple pathsOk--保存spamat，得到六、分布预测导入pa表格，Excel要保存格式为97-2003版.xls才能导入。

导入后保存命名为OD。

Dataview--jion平衡pa--procedures--planning--blanceOk--save-blance阻抗矩阵ID转换，点击（spmat）矩阵表任意空白右键保存CGRAV七、分配预测把分部预测得到的转换ID（out matrix）--任意空白右键Window--tile--显示地图在最前面--切road层--planning--Ok--save-ASN-LINKFLOW生成流量图隐藏连接质心路段，selection by condition--条件填入Slection--settings八、导出OD表在output matrix中右键选择indicesOk--保存为txt格式--存为OD打开Excel--导入数据选择数据，下一步--下一步完成，插入第一行九、饱和度和流量图在road+ASN LINK FLOW--Dataview--column settings--选择AB-FLOW、BA-FLOW在Fomat选择12345即为整数。

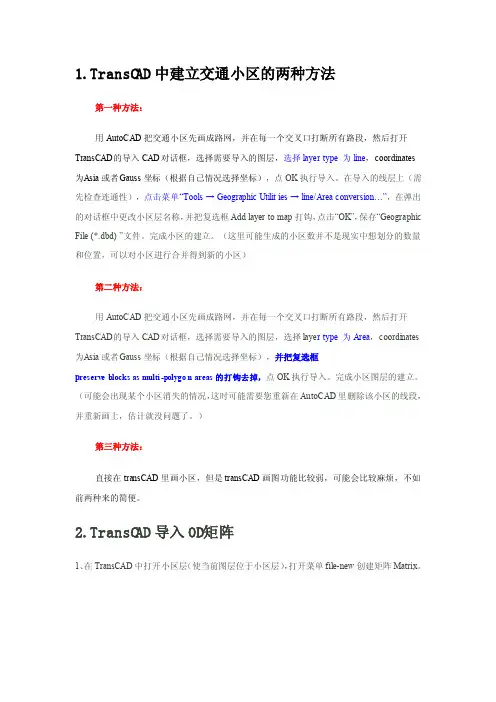

1.TransC‎A D中建立交‎通小区的两种‎方法第一种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为line，coordi‎n ates为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），点OK执行导‎入。

在导入的线层‎上（需先检查连通‎性），点击菜单“Tools‎→‎Geogra‎p hic Utilit‎i es‎→‎line/Area conver‎s i on…”，在弹出的对话‎框中更改小区‎层名称，并把复选框A‎d d layer to map打钩，点击“OK”，保存“Geogra‎p hic File‎(*.dbd)‎”文件。

完成小区的建‎立。

（这里可能生成‎的小区数并不‎是现实中想划‎分的数量和位‎置，可以对小区进‎行合并得到新‎的小区）第二种方法：用AutoC‎A D把交通小‎区先画成路网‎，并在每一个交‎叉口打断所有‎路段，然后打开Tr‎a nsCAD‎的导入CAD‎对话框，选择需要导入‎的图层，选择laye‎r type 为Area，coordi‎n ates 为‎A sia或者‎G auss坐‎标（根据自己情况‎选择坐标），并把复选框p‎r eserv‎e blocks‎as multi-polygo‎n areas的‎打钩去掉，点OK执行导‎入。

完成小区图层‎的建立。

（可能会出现某‎个小区消失的‎情况，这时可能需要‎您重新在Au‎t oCAD里‎删除该小区的‎线段，并重新画上，估计就没问题‎了。

）第三种方法：直接在tra‎n sCAD里‎画小区，但是tran‎s CAD画图‎功能比较弱，可能会比较麻‎烦，不如前两种来‎的简便。

2.TransC‎A D导入OD‎矩阵1、在Trans‎C AD中打开‎小区层（使当前图层位‎于小区层），打开菜单fi‎l e-new创建矩‎阵Matri‎x。

TransCAD交通分配操作流程及报告要求1. TransCAD交通分配操作流程1.1 新建路网文件。

新建线层地理文件（菜单File-New, 文件类型选Geographic File-Line Geographic File）。

在路网中的字段属性中一般包含道路名称、道路等级、车道数、通行能力、设计速度、小区连接线标志等属性。

将系统的单位设为m,cm。

修改比例尺为1:10000。

建立路网，选择菜单Tools-Map Editing-Toolbox，得到画图工具框。

建完路网后，打开线层Dataview文件，统一添加道路属性，并通过工具栏的Formula Field命令计算获得实际道路长度和行驶时间两个属性。

1.2 修改点层文件。

通过工具栏的Working layer将点层设为当前工作层。

打开点层的Dataview文件。

选择菜单Dataview-Modify Table，增加小区形心点类型（CentroidPoint）字段属性，类型设为Integer。

1.3建立交通小区文件（选择File-New, Geographic File-Area Geographic File）。

连接小区层与道路层（Tools-map editing-connect）。

适当调整小区连接线并对其添加通行能力等各项属性。

生成二进制路网（选择Networks/path-create）并通过最短路径工具检查路网的正确性。

1.4 以点层文件的形心点ID为基础生成OD表（在点层为当前层的基础上新建OD矩阵文件）。

前提条件：在节点文件中创建了形心点选择集。

1.5 进行交通分配（选择Planning-traffic assignment）。

准备工作：①最新的二进制路网文件；②完整的OD表；③将线层设为当前工作层。

在分配前，注意对话框中的小区形心点（Centroids）及分配选项（Option-Create Themes）进行设置。

2. TransCAD交通分配报告写作内容及要求课程设计报告可分为如下几部分：课程设计的目的及步骤说明。

TRANSCAD教程三TRANSCAD教程三在这篇教程中，我们将介绍一些TRANSCAD的基本功能和用法。

1.安装和打开软件：-打开TRANSCAD，进入主界面。

2.导入地理数据：-在主界面上，选择“文件”->“导入”->“地理数据”。

- 浏览文件系统，选择要导入的地理数据文件（如shapefile）。

-定义导入的数据类型、坐标系等参数。

-点击“导入”按钮，将地理数据导入TRANSCAD。

3.创建区域：-输入区域的名称和描述。

-定义区域的边界和范围。

-点击“确定”按钮，创建区域。

4.数据处理和分析：-在主界面上，选择“工具”->“数据处理和分析”。

-选择要进行的处理或分析任务，如缓冲区分析、网络分析等。

-输入相关参数和条件。

-点击“运行”按钮，开始处理或分析数据。

-在地图上绘制道路或公交线路，定义其属性和连接。

-点击“保存”按钮，保存网络。

6.可视化：-在主界面上，选择“可视化”->“地图”。

-选择要显示的地图图层，如道路、交通流量等。

-调整地图的样式和显示方式，如颜色、符号等。

-点击“应用”按钮，显示地图。

7.模型和模拟：-在主界面上，选择“模型”->“新模型”。

-选择要使用的模型类型，如交通仿真、交通运输模型等。

-输入相关参数和条件。

-点击“开始”按钮，运行模型或模拟。

8.报告和输出：-在主界面上，选择“文件”->“导出”。

- 选择要导出的输出格式，如PDF、Excel等。

-输入相关参数和条件。

-点击“导出”按钮，将结果导出为报告或输出文件。

这些是一些TRANSCAD的基本功能和用法，通过使用这些功能，您可以进行各种交通规划和分析任务。

请注意，TRANSCAD还提供了许多高级功能和工具，可以根据具体需求进行深入学习和使用。

TRANSCAD教程一TRANSCAD教程一1.TRANSCAD概述2.安装TRANSCAD3.创建交通网络在TRANSCAD中，交通网络是交通模拟和分析的基础。

创建交通网络的步骤如下：-在TRANSCAD菜单中，选择“文件”>“新建”>“交通网络”。

-输入交通网络名称和描述，选择坐标系，点击“确定”。

4.导入地理数据要使用TRANSCAD进行交通模拟和分析，首先需要导入地理数据，如道路网络、人口数据等。

可以通过以下步骤导入地理数据：-在TRANSCAD菜单中，选择“文件”>“导入”>“地理数据”。

-选择要导入的文件或文件夹，并设置导入参数。

-点击“确定”开始导入。

5.创建行程在进行交通模拟和分析之前，需要创建行程数据，即模拟的交通出行。

可以通过以下步骤创建行程：-在TRANSCAD菜单中，选择“文件”>“新建”>“行程数据”。

-输入行程数据名称和描述，选择行程类型和所属交通网络，点击“确定”。

6.分配行程行程分配是指将创建的行程数据分配给交通网络中的道路，以模拟交通流。

可以通过以下步骤分配行程：-在TRANSCAD菜单中，选择“行程”>“分配”>“交通网络”。

-选择要分配的行程数据和交通网络，设置分配参数，点击“确定”。

7.运行模拟器在分配行程后，可以运行TRANSCAD模拟器来模拟交通流。

可以通过以下步骤运行模拟器：-在TRANSCAD菜单中，选择“模拟器”>“设置”。

-设置模拟器参数，如模拟时间、时间步长等。

-点击“开始模拟”开始模拟交通流。

8.分析结果模拟完成后，可以对模拟结果进行各种分析。

TRANSCAD提供了许多工具和功能来帮助用户分析交通模拟结果，如交通量分析、行程时间分析、路段流量分析等。

9.优化交通系统在分析交通模拟结果的基础上，可以通过优化交通系统来改善交通流和减少拥堵。

TRANSCAD提供了多种优化工具和算法，如交通信号优化、路径选择优化等。

TRANSCAD操作步骤1、在CAD中建立路网和小区路段用PL命令，并在交叉口处断开，其他地方不要断开；小区要闭合；图层要分清楚；保存为R12的dxf格式；2、导入到TransCAD中路网数据要检查：先建立网络（这个文件要随时更新），检查到错误节点一般在CAD中修改，少量的可以在TransCAD中修改；导入小区；3、道路属性输入道路根据CAD中的图层分类；车速、行程时间（小数类型）、通行能力（三个主要参数）——根据细化程度分车种输入，例子中只使用小汽车的属性；4、小区编号输入5、建立型心连杆这个过程要在线层和点层中新加元素，而且新的元素和久的元素无差别，要通过小区ID连接；型心连杆可以自动连接也可以手动添加；用最短路工具可以检查新建道路的连通性；我个人建议型心连杆的属性参照支路标准，不要给得太高（为了防止经过性交通流取道型心连杆，例如）；将小区编号导入到节点的属性中，以备后用；6、计算阻抗矩阵可以使用时间张度等；7、现状OD模型校验（省略……）8、 OD分布计算小区未来发生和吸引量，并导入到TransCAD中；OD分布：需要打开阻抗矩阵，并且更改矩阵的索引；9、 OD的导入导出导出：保存为dbf格式；导入：10、期望线11、交通流量分配要打开需分配的OD矩阵；把矩阵的索引更改为节点的ID；有的时候它不会自己打开，要到文件夹中把结果找到；把两个表连接到一起，计算饱和度；画出流量图和饱和度图；12、基本完成我这个只是基本的过程，大家知道一个交通预测在TransCAD中的建模过程，希望对你们有一定的帮助。

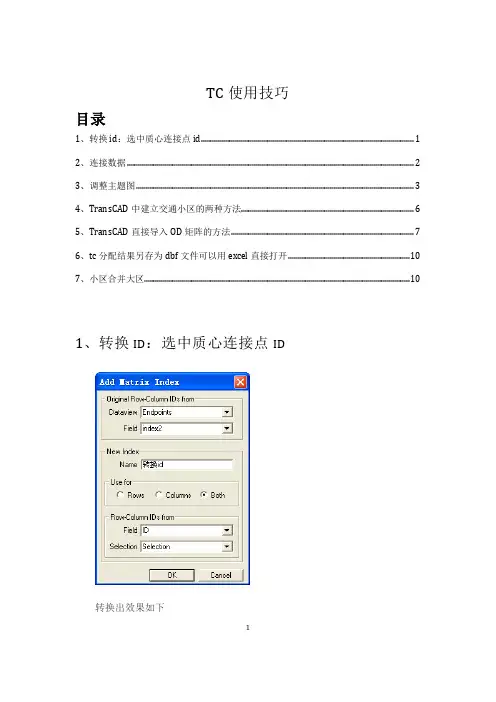

TC使用技巧目录1、转换id：选中质心连接点id (1)2、连接数据 (2)3、调整主题图 (3)4、TransCAD中建立交通小区的两种方法 (6)5、TransCAD直接导入OD矩阵的方法 (7)6、tc分配结果另存为dbf文件可以用excel直接打开 (10)7、小区合并大区 (10)1、转换ID：选中质心连接点ID转换出效果如下12、连接数据先将一组dataview另存为bin格式，然后用tc打开bin ，点击或是dataview中的jion，如下图：点ok出如下结果：2选中index实验填充小区实际编号，，6、矩阵对角线清零3、调整主题图点弹出以下对话框，点styles3质心输出1、在学习TransCAD之前，先来认识几个文件格式：（1）dbd:保存点、线、面层的数据；（2）map:地图文件，编辑完dbd后，生成map；（3）bin:表格数据，存储一般表格形式的数据，编辑完bin后，若想保存，出来dvw格式的文件，表示普通数据表的外观；（4）mtx:矩阵文件，一般用来表示OD数据之类的，若想创建矩阵文件，需打开创建好的bin文件或者map文件，因为这是基于bin、map创建的。

42、使用该软件之前，最好进行一些设置：edit-preferences，包括地图精度，存放位置之类的，改成中国的习惯3、创建面类型文件：new-geographic file-area geographic file，然后进行设置面类型文件的字段4、点击“铅笔+方格”快捷菜单，可进行面的绘制之类的操作，“i”可进行面（小区）的信息扩展5、如果修改面的类型，可点击“类似三层图层”的那个快捷菜单6、修改字段的话，可点击dadaview-modify table，前提条件是：表格数据并没有和面文件join，joinzai dataview菜单下7、创建表格文件时，基本上是在“edit”菜单下进行操作，增加记录，删除记录，等8、建立矩阵文件的前提是打开创建好的bin文件或者地图文件。

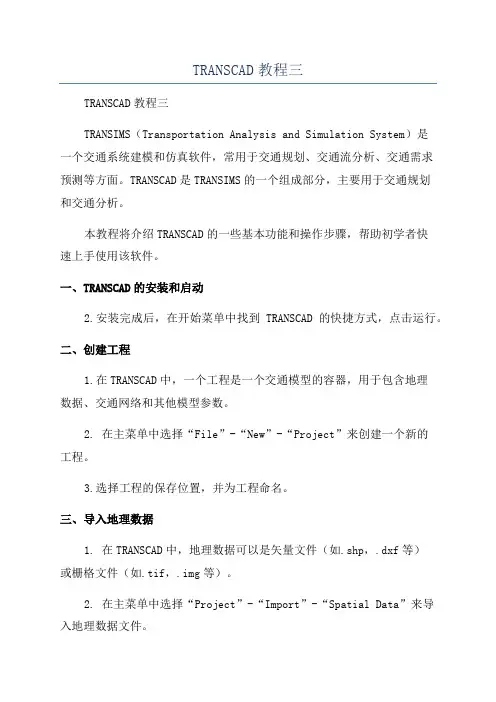

TRANSCAD教程三TRANSCAD教程三TRANSIMS（Transportation Analysis and Simulation System）是一个交通系统建模和仿真软件，常用于交通规划、交通流分析、交通需求预测等方面。

TRANSCAD是TRANSIMS的一个组成部分，主要用于交通规划和交通分析。

本教程将介绍TRANSCAD的一些基本功能和操作步骤，帮助初学者快速上手使用该软件。

一、TRANSCAD的安装和启动2.安装完成后，在开始菜单中找到TRANSCAD的快捷方式，点击运行。

二、创建工程1.在TRANSCAD中，一个工程是一个交通模型的容器，用于包含地理数据、交通网络和其他模型参数。

2. 在主菜单中选择“File”-“New”-“Project”来创建一个新的工程。

3.选择工程的保存位置，并为工程命名。

三、导入地理数据1. 在TRANSCAD中，地理数据可以是矢量文件（如.shp，.dxf等）或栅格文件（如.tif，.img等）。

2. 在主菜单中选择“Project”-“Import”-“Spatial Data”来导入地理数据文件。

3.选择要导入的数据文件，并设置导入选项，如坐标系统和数据化解析度。

四、创建网络1.在TRANSCAD中，网络是交通模型的主要组成部分，用于表示道路、路径和交叉口。

2. 在主菜单中选择“Network”-“Build”-“Road Network”来创建一个新的网络。

3.选择要建立网络的地理数据文件，并设置属性，如道路类型、车道数和限速。

五、添加交通需求1.在TRANSCAD中，交通需求表示人员或车辆在网络上的活动和移动。

2. 在主菜单中选择“Demand”-“Add”-“Trip Generation”来添加一个新的交通需求。

3.设置交通需求的属性，如出行目的、出发和到达地点，以及交通方式。

4.根据需要，可以添加多个交通需求，以模拟不同的出行活动。
