常用色环电阻

电阻值色环对照表
平常使用的色环电阻可以分为四环和五环，通常用四环。

其中四环电阻前二环为数字，代表有效值。

第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。

误差通常也是金、银和棕三种颜色，金的误差为5%,银的误差为10%,棕色的误差为1%,无色的误差为20%,另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。

精密电阻通常用于军事，航天等方面。

下表是色环电阻的颜色-数值对照表：
小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：
技巧1:先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2:在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

一、四色环：
二、第四环决定第一、第二环颜色组合：
一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。

一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：
四、五色环：
如果第五条色环为黑色，一般用来表示为绕线电阻器。

如果第五条色环如为白色，一般用来表示为保险丝电阻器。

如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。

五、五色环阻值范围：
第四环颜色为：
银、金、黑、色是欧姆级的，棕、红、橙、色是千欧级的，黄、绿、蓝色是兆欧级的。

一、四色环：颜色第一环第二环第三环（倍乘）第四环（误差环）黑色0 0 1棕色 1 1 10红色 2 2 100橙色 3 3 1000黄色 4 4 10000绿色 5 5 100000蓝色 6 6 1000000紫色7 7 10000000灰色8 8 100000000白色9 9 1000000000金色0.1 ±5%银色0.01 ±10%无色±20%第三环颜色为：金、黑、棕色是欧姆级的，红、橙、黄色是千欧级的，绿、蓝色是兆欧级的。

二、第四环决定第一、第二环颜色组合：一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。

一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：四、五色环：颜色 第一环 第二环 第三环 第四环（倍乘） 第五环（误差环）备注黑色 0 0 0 1 误差 环 与 阻 值 环 隔 距 较 大棕色 1 1 1 10 ±1% 红色 2 2 2 100 ±2% 橙色 3 3 3 1000 黄色 4 4 4 10000 绿色 5 5 5 100000 ±0.5% 蓝色 6 6 6 1000000 ±0.25% 紫色 7 7 7 10000000 ±0.1% 灰色 8 8 8 100000000 ±0.05% 白色 999 1000000000 金色 0.1 ±5% 银色 0.01 ±10% 无色±20%如果第五条色环为黑色，一般用来表示为绕线电阻器。

如果第五条色环如为白色，一般用来表示为保险丝电阻器。

如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。

五、五色环阻值范围：。

色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。

5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

一、四色环：
红、橙、黄色是千欧级的，
绿、蓝色是兆欧级的。

二、第四环决定第一、第二环颜色组合：
一、二环为棕和红，那四环可能是金或银了，因为E24和E12标称值系列都有1.2对应阻值。

一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，三、四色环阻值范围：
四、五色环：
如果第五条色环如为白色，一般用来表示为保险丝电阻器。

如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。

五、五色环阻值范围：
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。

5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

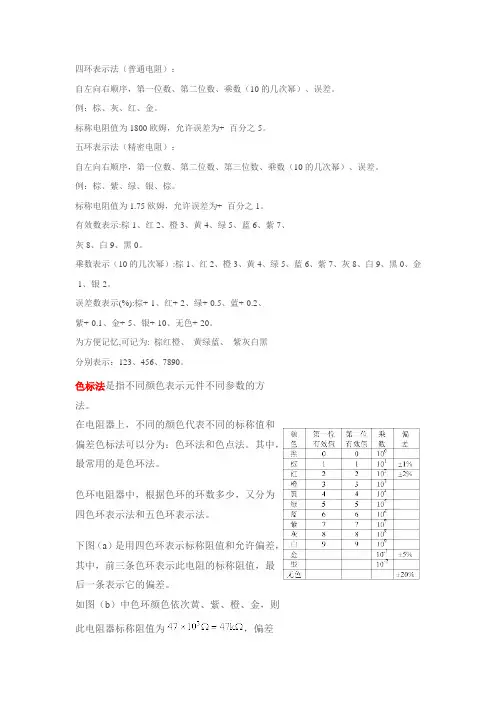

四环表示法（普通电阻）：自左向右顺序，第一位数、第二位数、乘数（10的几次幂）、误差。

例：棕、灰、红、金。

标称电阻值为1800欧姆，允许误差为+ -百分之5。

五环表示法（精密电阻）：自左向右顺序，第一位数、第二位数、第三位数、乘数（10的几次幂）、误差。

例：棕、紫、绿、银、棕。

标称电阻值为1.75欧姆，允许误差为+ -百分之1。

有效数表示:棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0。

乘数表示（10的几次幂）:棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0、金-1、银-2。

误差数表示(%):棕+-1、红+-2、绿+-0.5、蓝+-0.2、紫+-0.1、金+-5、银+-10、无色+-20。

为方便记忆,可记为: 棕红橙、黄绿蓝、紫灰白黑分别表示：123、456、7890。

色标法是指不同颜色表示元件不同参数的方法。

在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。

其中，最常用的是色环法。

色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。

下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

<---->判断色环电阻的第一条色环的方法1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。

2.对于已装配在电路板上的电阻，可用以下方法进行判断：（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。

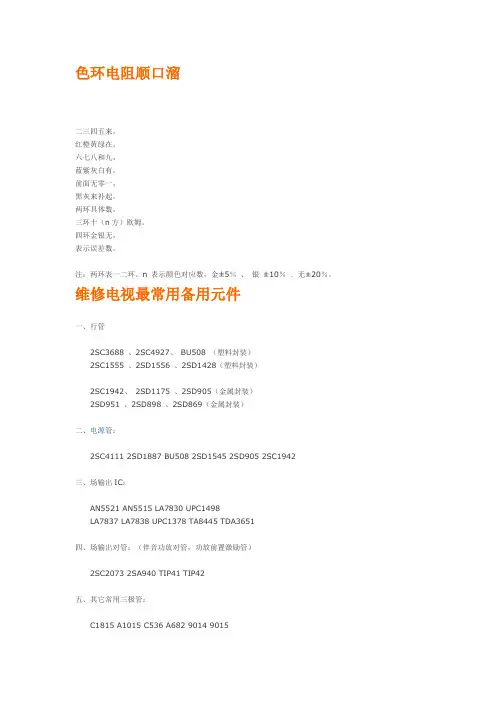

色环电阻顺口溜二三四五来，红橙黄绿在。

六七八和九，蓝紫灰白有。

前面无零一，黑灰来补起。

两环具体数，三环十（n方）欧姆。

四环金银无，表示误差数。

注：两环表一二环。

n 表示颜色对应数，金±5％、银±10％﹑无±20％。

维修电视最常用备用元件一、行管2SC3688 、2SC4927、BU508 （塑料封装）2SC1555 、2SD1556 、2SD1428（塑料封装）2SC1942、2SD1175 、2SD905（金属封装）2SD951 、2SD898 、2SD869（金属封装）二、电源管：2SC4111 2SD1887 BU508 2SD1545 2SD905 2SC1942三、场输出IC：AN5521 AN5515 LA7830 UPC1498LA7837 LA7838 UPC1378 TA8445 TDA3651四、场输出对管：（伴音功放对管，功放前置激励管）2SC2073 2SA940 TIP41 TIP42五、其它常用三极管：C1815 A1015 C536 A682 9014 9015电源激励管：C3807 C2060 A966六、常用二极管开关用：IN4148稳压用：6.8V 9.2V 11V 12V 33V整流用：IN4001 IN4005七、保护用可控硅：CR3CM TF320M-A八、三端陶瓷滤波器：6.0MHZ 6.5MHZ九、常用电阻：3.3Ω/5W4.7Ω/7W 3.9Ω/7W 2.2Ω/2W 1Ω/1W 0.39Ω/`1W0.33Ω/2W 1.2Ω/3W 1KΩ/1W 680KΩ/1W可调电阻：50kΩ 100KΩ 10KΩ 5KΩ 1KΩ 200Ω电位器：1KΩ 5KΩ 10KΩ消磁电阻：二脚18Ω 三脚：18-22Ω/300-500Ω十、常用电容：电解电容：22μF/250V 10μF /250V 4.7μF /250V 100μF/ 250 47μF/ 50V 1μF/50V 10μF/25V瓷片电容：68PF 82PF 100PF涤纶电容：470PF/1600V 1500PF/1600V 3900PF/1600V十一、开关类：各类型电源开关、各类型轻触开关电子开关：4066 4053 4052 LA7910 LA7016 AN5071十二、常用色解码：TA8659 TA8759 TA7698 TA8690 TDA8362 LA7680十三、电源厚膜：STR5412 STR6026 STR6307=STR6309 STR6308 STR6708 STR6709 STR41090 STR456十四、高压包：日立1838（NP82）日立2125（NP84）日立1888（G1P）乐声801（M11）乐声840（M12）乐声2185（M15L）十五、管座：粗颈8脚9脚11脚细颈：宽脚窄脚十六、按键与预选：8位10位12位十七、晶振：503、500F2、455、480 、4.43MHZ、3.58MHZ、8.86MHZ、7.16MHZ 十八、储存器：TC89101P 24C01 24C02 24C04 M58658 M58655十九、频头与中放IC：TDQ-3 TA7680二十、光电耦合和稳压IC：TLP621 7812 7805 SE115 SE135 SE140 SE145二十一、伴音IC：AN5265 TDA1013 TA7176。

色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。

5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。

5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
