第六章 电火花线切割编程加工工艺及实例

电火花线切割加工知识目标掌握电火花线切割加工的原理、特点及应用：了解电火花线切割加工的基本工艺规律；电火花线切割加工机床的组成及各部分的功用。

技能目标掌握电火花线切割加工机床的结构：学会电火花线切割加工的手工编程：掌握线切割加工工艺及应用。

任勢一小批量零件的线切割加工任务描述图2-1-1所示的零件，需加工岀异形型腔，共数百件。

如何通过线切割加工的方式来实任务分析许多类型的工件（如高精度要求的花键孔、特姝的异形刀具、航空航天所用的试制零件等）由于生产批疑小、硬度髙，过去采用机械加工，通常用特制的拉刀在拉床上加工而成, 而拉刀成本非常髙，因此对于髙硬度、带有斜度的工件很难适用。

在这种情况下采用慢速走丝线切割进行加工，可以极为方便地满足加工要求。

知识准备一、电火花线切割加工的原理、特点及应用随着电火花加工技术的发展，在成形加工方而逐步形成两种主要加工方式：电火花成形加工和电火花线切割加工。

电火花线切割加工（wircculEDM,简称WEDM）自20世纪50 年代末产生以来，获得了极其迅速的发展，已逐步成为一种高精度和高自动化的加工方法，在模具制造、成形刀具加工、难加工材料和精密复杂零件的加工等方而获得了广泛应用。

目前电火花线切割机床已占电加工机床的60%以上。

1•电火花线切割加工的发展电火花线切割加工历经半个多世纪的发展，已经成为先进制造技术领域的重要组成部分。

电火花线切割加工不需要制作成形电极，能方便地加工形状复杂、大厚度的工件，且工件材料的预加工虽少，因此在模具制造、新产品试制和零件加工中得到了广泛应用。

尤其是进入20世纪90年代后，随着信息技术、网络技术、航空和航天技术、材料科学技术等髙新技术的发展，电火花线切割加工技术也朝着更深层次、更髙水平的方向发展。

我国上海仪表工程师于20世纪60年代独创的特种快速走丝电火花加工机床，经过30 多年的发展和完善，现已成为模具加工不可缺少的装备，也是中国模具生产企业装备数量最多的电火花加工机床。

电火花线切割加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电火花线切割加工工艺流程一、准备工作阶段在进行电火花线切割加工之前，首先需要准备工作。

模块五数控电火花线切割加工实例本课题学习的内容主要是通过分析数控电火花线切割一些典型零件的加工实例，使你了解数控电火花线切割零件加工的工艺分析过程，巩固掌握数控电火花线切割加工程序的编制方法。

学习目标：知识目标：•了解数控电火花线切割典型零件加工工艺分析。

审能力目标：•掌握数控电火花线切割典型零件的程序编制方法。

由于零件在加工时许多尺寸都有公差要求，所以在实际编程加工时还要考虑到尺寸的公差。

对于有公差要求的尺寸，通常采用中差尺寸编程。

同时，在数控电火花线切割编程时，如果按照零件中的轨迹尺寸编程，加工中电极丝中心所走轨迹就是图样中的轨迹，这样加工出来的零件与实际要求的零件相比在单边尺寸上相差一个电极丝半径加上一个放电间隙。

为了加工出合格的工件，就必须将图样的轨迹作相应的偏移，从而得到编程轨迹。

在对孔和凹体等零件编程时，应将实际轨迹单边向内部偏移一个钼丝半径加上放电间隙；在对凸模等凸体零件编程时，应将实际轨迹单边向外部偏资料卡移一个钼丝半径加上放电间隙。

中差尺寸的计算公例1用3B格式编制加工图表3-28所示凸凹模〔图示尺寸是根据刃口尺寸公差与凸凹模配合间隙计算出的平均尺寸〕的数控线切割程序。

电极丝为©0.1m m的钼丝，单面放电间隙为0.01mm图3-28 凸凹模图3-29凸凹模编程示意图〔1〕工艺分析由于该凸凹模图示尺寸为平均尺寸，故作相应偏移就可按此尺寸编程。

图形上、下对称，孔的圆心在图形对称轴上，六个侧面已磨平，可作定位基准，可以进展切割加工。

〔2〕切割路线的选择合理地选择切割路线可简化编程计算，提高加工质量。

根据分析，此题选择在型孔中心处钻穿丝孔，先切割型孔，然后再切割外轮廓较合理。

〔3〕确定补偿距离钼丝中心轨迹，如图3-29中双点划线所示。

补偿距离为：△ R=〔0.1/2+0.01〕mm= 0.06mm〔4〕计算交点坐标将电极丝中点轨迹划分成单一的直线或圆弧段。

求E点的坐标值：因两圆弧的切点必定在两圆弧的连心OO上。

电火花线切割加工学问目标把握电火花线切割加工的原理、特点及应用；了解电火花线切割加工的根本工艺规律；电火花线切割加工机床的组成及各局部的功用。

技能目标把握电火花线切割加工机床的构造；学会电火花线切割加工的手工编程；把握线切割加工工艺及应用。

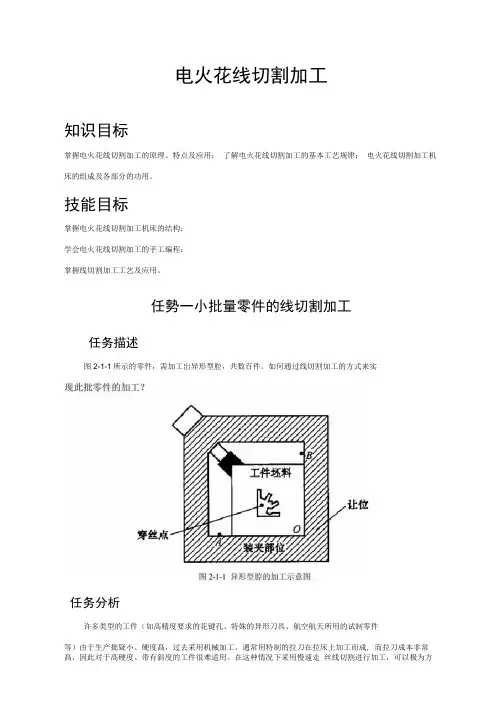

任务一小批量零件的线切割加工任务描述图2-1-1 所示的零件，需加工出异形型腔，共数百件。

如何通过线切割加工的方式来实现此批零件的加工？图2-1-1 异形型腔的加工示意图任务分析很多类型的工件〔如高精度要求的花键孔、特别的异形刀具、航空航天所用的试制零件等〕由于生产批量小、硬度高，过去承受机械加工，通常用特制的拉刀在拉床上加工而成，而拉刀本钱格外高，因此对于高硬度、带有斜度的工件很难适用。

在这种状况下承受慢速走丝线切割进展加工，可以极为便利地满足加工要求。

学问预备一、电火花线切割加工的原理、特点及应用随着电火花加工技术的进展，在成形加工方面逐步形成两种主要加工方式：电火花成形加工和电火花线切割加工。

电火花线切割加工〔wire cut EDM，简称WEDM〕自20 世纪50 年月末产生以来，获得了极其快速的进展，已逐步成为一种高精度和高自动化的加工方法，在模具制造、成形刀具加工、难加工材料和周密简单零件的加工等方面获得了广泛应用。

目前电火花线切割机床已占电加工机床的60％以上。

1.电火花线切割加工的进展电火花线切割加工历经半个多世纪的进展，已经成为先进制造技术领域的重要组成部分。

电火花线切割加工不需要制作成形电极，能便利地加工外形简单、大厚度的工件，且工件材料的预加工量少，因此在模具制造、产品试制和零件加工中得到了广泛应用。

尤其是进入20 世纪90 年月后，随着信息技术、网络技术、航空和航天技术、材料科学技术等高技术的进展，电火花线切割加工技术也朝着更深层次、更高水平的方向进展。

我国上海仪表工程师于 20 世纪60 年月独创的特种快速走丝电火花加工机床，经过30 多年的进展和完善，现已成为模具加工不行缺少的装备，也是中国模具生产企业装备数量最多的电火花加工机床。

电火花线切割加工的步骤及要求电火花线切割加工是实现工件尺寸加工的一种技术。

在一定设备条件下，合理的制定加工工艺路线是保证工件加工质量的重要环节。

电火花线切割加工模具或零件的过程，一般可分以下几个步骤。

1. 对图样进行分析和审核分析图样对保证工件加工质量和工件的综合技术指标是有决定意义的第一步。

以冲裁模为例，在消化图样时首先要挑出不能或不易用电火花线切割加工的工件图样，大致有如下几种：⑴表面粗糙度和尺寸精度要求很高，切割后无法进行手工研磨的工件；⑵窄缝小于电极丝直径加放电间隙的工件，或图形内拐角处不允许带有电极死板井架放电间隙所形成的圆角的工件；⑶非导电材料；⑷厚度超过丝架跨距的零件；⑸加工长度超过x,y拖板的有效行程长度，且精度要求较高的工件。

在符合线切割加工工艺的条件下，应着重在表面粗糙度、尺寸精度、工件厚度、工件材料、尺寸大小、配合间隙和冲制件厚度等方面仔细考虑。

编程注意事项1. 冲模间隙和过渡圆角半径的确定⑴合理确定冲模间隙。

冲模间隙的合理选用，是关系到模具的寿命及冲制件毛刺大小的关键因素之一。

不同材料的冲模间隙一般选择在如下范围：软的冲裁材料，如紫铜、软铝、半硬铝、胶木板、红纸板、云母片等，凸凹模间隙可选为冲材厚度的10%—15%。

硬质冲裁材料，如铁皮、钢片、硅钢片等，凸凹模间隙可选为冲裁厚度的15%—20%。

这是一些线切割加工冲裁模的实际经验数据，比国际上流行的大间隙冲模要小一些。

因为线切割加工的工件表面有一层组织脆松的熔化层，加工电参数越大，工件表面粗糙度越差，熔化层越厚。

随着模具冲次的增加，这层脆松的表面会渐渐磨去，是模具间隙逐渐增大。

<br/>合理确定过渡圆半径。

为了提高一般冷冲模具的使用寿命，在线线、线圆、圆圆相交处，特别是小角度的拐角上都应加过渡圆。

过渡圆的大小可根据冲裁材料厚度、模具形状和要求寿命及冲制件的技术条件考虑，随着冲制件的增厚，过渡圆亦可相应增大。

一般可在0.1—0.5㎜范围内选用。
