《南方电网公司电能计量装置典型设计》编委会主任：揣小勇副主任：张忠东郑龙陈晔委员：胡少鹏杜满权肖谦刘敏张立群石少青熊林材邝朝炼刘孚智胡思平《南方电网公司电能计量装置典型设计》编审组组长：郑龙副组长：胡少鹏成员：石少青化振谦陈蔚文张亚东罗建黄凯荣吴冲赵健荣曹敏刘磊王磊符国能内容提要为全面贯彻实施南方电网公司中长期发展战略目标，加强公司电能计量装置的科学管理，进一步规范电能计量装置的设计、配置和安装要求，公司组织编制了《南方电网公司电能计量装置典型设计》。

电能计量装置典型设计按照变电站电压等级出版500kV变电站、220kV变电站、110kV变电站、35kV 变电站、10kV开关站、10kV用电客户、低压用电客户7个分册。

本书为《南方电网公司电能计量装置典型设计——10kV用电客户电能计量卷》，本书可供电能计量管理和专业技术人员特别是设计人员理解、掌握电能计量装置典型设计，并在实际中熟练运用，也可供相关人员学习参考。

本规范由南方电网公司市场营销部提出、归口管理和负责解释。

本规范编写和设计单位：广东电网公司市场营销部、广东电网公司佛山供电局、佛山电力设计院有限公司本规范编写和设计人员：陈蔚文刘孚智罗建吴冲柳春芳赵洪方玉艺前言电能计量是电力安全运行及经营管理的重要环节，其技术和管理水平直接影响供用电各方的公平交易和利益，确保电能计量准确、可靠和公开、公平、公正，是保障供用电各方权益的前提。

南方电网公司为贯彻实施南网中长期发展战略，强化以客户为中心的核心价值观，以提高客户满意度为总抓手，以提升服务效率和质量为着力点，以确保电能计量的准确、规范、可靠为前提，参照国家有关标准和电力行业标准，结合南方电网公司实际，组织开展了南方电网公司电能计量装置典型设计，意在通过推行典型设计，进一步提高电能计量装置技术水平和设计效率，促进电能计量管理水平的提升，降低电能计量装置建设投资和运行维护成本，维护供用电各方的合法权益，促进供用电各方降低消耗、节约能源、改善经营管理和提高经济效益，并为电力用户提供更优质和高效的服务。

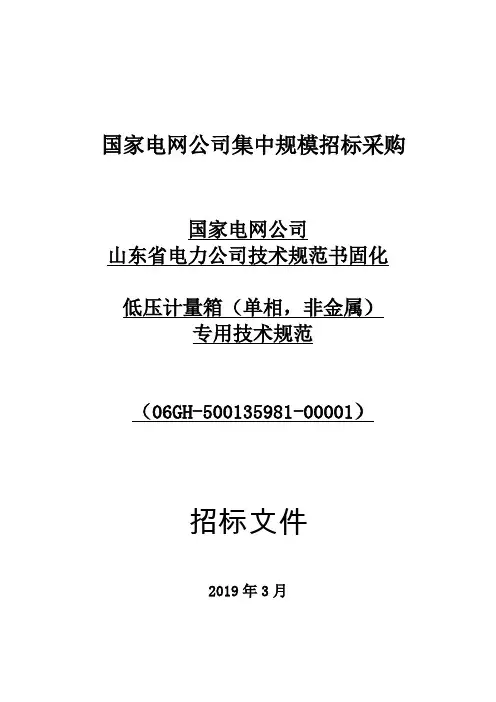

国家电网公司集中规模招标采购国家电网公司山东省电力公司技术规范书固化低压计量箱（单相，非金属）专用技术规范（06GH-500135981-00001）招标文件2019年3月一、通用要求结合山东电力系统的实际，对相关内容进行了明确、并提出了部分补充内容，这些内容与国家电网公司颁布的技术规范及招标技术规范书有同样的法律效力。

凡是在《低压计量箱采购标准第1部分》通用技术规范、专用技术规范、《低压计量箱技术规范》Q／GDW11008-2013中与本补充说明不一致的条款，以本补充说明为准。

三、备品备件供货表四、明确补充技术要求1.计量箱采用《低压计量箱技术规范》Q／GDW11008-2013中相应的图纸，计量箱外壳几何尺寸误差应不超过5mm。

2.电能表接插件(2)电能表插入后，电能表的表尾盖应能够自由开启和单独施加封印。

(3)考虑到电能表送电后的运行维护，应能够在电能表不停电的情况下进行更换电能表(即更换电能表时不给用电客户停电)，电能表接插件的火线进出端、零线进出端应能够手动短接。

3.计量箱壳体内部(或外部)、箱门门板内部(或外部)的明显部位均应有生产厂家的名称全称，生产厂家名称应与壳体、门板在注塑时同步一次成型，禁止采用粘贴或印刷方式。

4.多表位计量箱采用带挂鼻平面把手锁，1表位计量箱采用挂锁。

锁鼻应采用58黄铜电镀镍铬合金或304不锈钢，锁鼻厚度6±0.2m，锁鼻孔直径7±0.2m，螺丝孔深度不小于8 mm,螺丝采用国标M3不锈钢螺丝，长度为8 mm。

锁鼻损坏后应有便于更换的措施。

锁鼻具体尺寸见下图:5.视窗应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料（不应使用回收料）。

视窗与箱门应无缝紧密结合，外部无固定螺钉。

同1排电能表共用一个视窗。

视窗应设置防晒盖，防晒盖应能自由落下且有防风的结构措施及散热措施，装拆方便。

6.计量箱内所有部件的绝缘材料（电能表接插件、分线端子排外年壳等）均应阻燃，能通过《低压计量箱技术规范》Q／GDW11008-2013中第7.2.1.3的试验。
